    Походный генератор на элементах Пельтье


    Здравствуйте! Сейчас мы соберем походный генератор на элементах Пельтье, который заменит множество запасных аккумуляторов.
    Использование самодельных теплоэлектрогенераторов применяется уже давно. В 1943 году в Ленинградском физико-техническом институте построили полупроводниковый термоэлектрический генератор в виде походного котелка, его КПД достигало 2%, что позволяло подключить к нему полевую радиостанцию.

    С появлением элементов Пельтье стало возможным сделать генератор самостоятельно.

    Для этого нам понадобятся:

    1. Материалы
    -радиатор от компьютера
    -два алюминиевых профиля
    -термопаста
    -элементы Пельтье (2 шт.) ТЕС1-12706

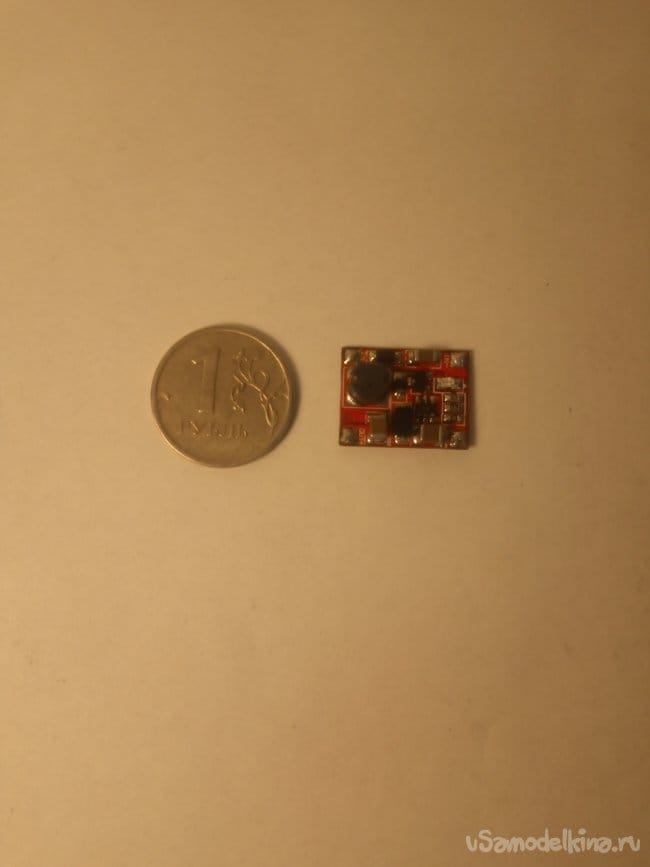

    -повышающий преобразователь электрического тока ( вход. 2В )
    -провода
    -мебельные болты

    2. Инструменты
    -ножовка по металлу
    -паяльник
    -шуруповерт
    -сверла
    -молоток
    -плоскогубцы
    -отвертка

    1 Шаг

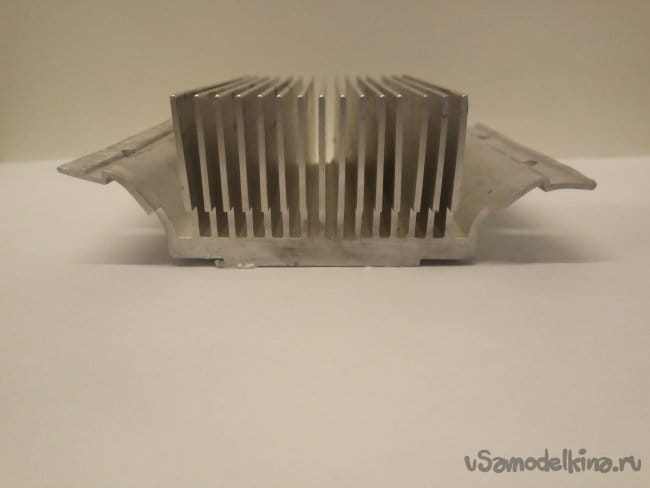

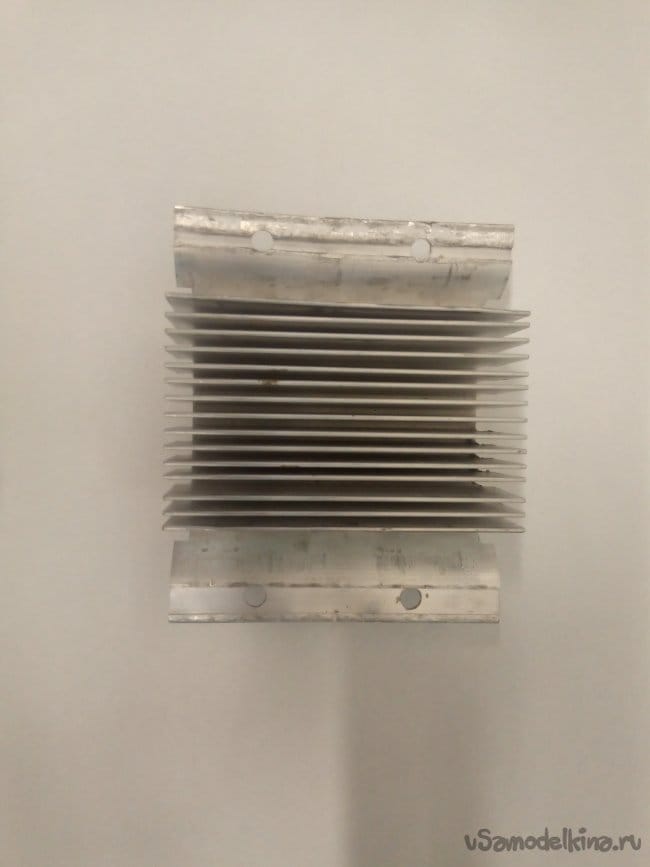

    Приступим к сборке. С начало отогнем крайние пластины радиатора охлаждения и сделаем 4 отверстия для крепления.


    2 Шаг

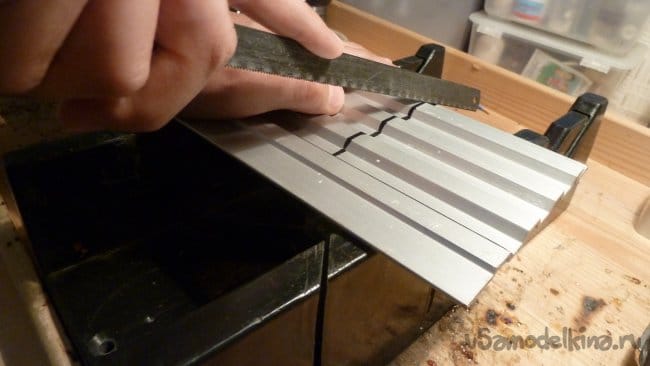

    Отрезаем два алюминиевых профиля для радиатора нагрева. Длинна и ширина профиля равна длине и ширине радиатора, в моем случае 100*100 мм.
    (Можно разогнуть два алюминиевых уголка 25*25 мм)

    3 Шаг
    Между радиаторами помещаем элементы Пельтье, предварительно смазав места соприкосновения термопастой для максимального контакта. Стягиваем всю конструкцию по углам мебельными болтами.

    4 Шаг
    Подключаем провода элементов Пельтье последовательно друг к другу. В нашем случае элемент Пельтье будет вырабатывать напряжение, около 2 вольта, для зарядки аккумулятора телефона этого мало. Поэтому мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В. Подключаем его в соответствии с маркировкой на повышающем преобразователе. ( Можно использовать любой повышающий преобразователь не обязательно как у меня, главное чтобы он подходил по характеристикам)
    Припаиваем к повышающему преобразователю штекер, который вам необходим. Так же можно залить повышающий преобразователь термоклеем для герметичности.

    И все походный генератор готов, с помощью которого можно зарядить телефон или другой гаджет просто повесив его над костром.

    Мои и ваши рекомендации по копанию траншеи под водопровод

    Способ соединения заготовок без применения двухстороннего скотча

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    10 комментариев
    Простопень
    Минус!!!
    PS: а ниче что данные элементы Пельтье (маркировка TEC) не предназначены для работы при температурах выше 120 гр С?
    PPS: если уж Вам надо делать подобный генератор, придется сделать два радиатора и горячую сторону погружать в кипящую воду... Или купить высокотемпературные элементы Зеебека (маркировка TEP, реально найти в продаже до 700 С)...
    Гость Алексей
    Под вдумчивом подходом я подразумевал
    охлаждение "холодной" стороны радиатором с вентилятором или водой (пельтье приделан к днищу котелка/кастрюли)
    недопущение перегрева "горячей" стороны. Т.е. подвешивать над открытым огнем - чревато. Высокотемпературные же элементы весьма не дешевы.
    Что же до выхода - для зарядки девайсов хватит. Особенно если не использовать грошовые пельтье. Есть элементы с вполне не плохим выходом.

    Но вот "треск" пока что самодельщикам за вменяемые деньги победить не удалось.
    Гость Алексей
    При вдумчивом подходе - вполне годная идея.
    При наличии костра намного лучше солнечной батареи (если вы проживаете в средней полосе )
    Вот только есть один существенный недостаток.
    Стоимость ватта электроэнергии.
    И дело даже не в стоимости элементов пельтье, особенно высокотемпературных. А в том, что эти пельтье быстро рассыпаются. Пока экспериментируешь (мало циклов использования) - все замечательно. Но стоит только передать в эксплуатацию - раззоришься на замене элементов.
    Гость Валерий
    Фигня не рабочая. Для выработки электричества нужна разница температур, например котелок с водой охлаждает до температуры воды, а костер нагревает до температуры огня, вот так будет работать .
    А подвесив над костром, будем получать энергию пока не нагреется весь элемент, секунд 10 , не больше.
    Гость Мастер
    "...просто повесив его над костром...."

    ПРИДУРОК - его нельзя подвешивать над огнем!!!
    И я тебе ни чего не собираюсь объяснять, все равно дурак не поймешь!!!
    Гость Алексей
    Сей опус просто реклама элементов Пельтье. Причём неудачная.
    Гость Игорь
    Хрень. Выходной мощности не хватит даже на зарядку скажем звонилки. Плюс как сказали без охлаждения выходная мощность быстро приблизиться к 0. Для того, чтоб получать электричество нужен элемент Зеебека а не пельтье. Смысл тот же, но полупроводники там подобранны именно для получения энергии а не разности температур.
    Гость Bob
    Максимально – допустимая температура 138 °C
    Dmitrij
    без охлаждения вся халабуда нагреется и перестанет работать
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    Korolev
    В нашем случае элемент Пельтье будет вырабатывать напряжение, около 2 вольта
    Проверил, нагревал простой газовой зажигалкой (от которой прикуриваю) примерно 10 секунд, 2В выдаёт один элемент, у Вас их 3! Где результаты практических испытаний? Или всё закончилось первым и последним фото? Тогда рядом с разъёмом поместите бумажку с надписью: "Напряжение/ток!" scratch
