Здравствуйте, уважаемые посетители сайта "В гостях у Самоделкина".
Сегодня я хочу вам рассказать о том, как я сделал уличную этажерку из керамической плитки. Если точнее - из керамогранита.

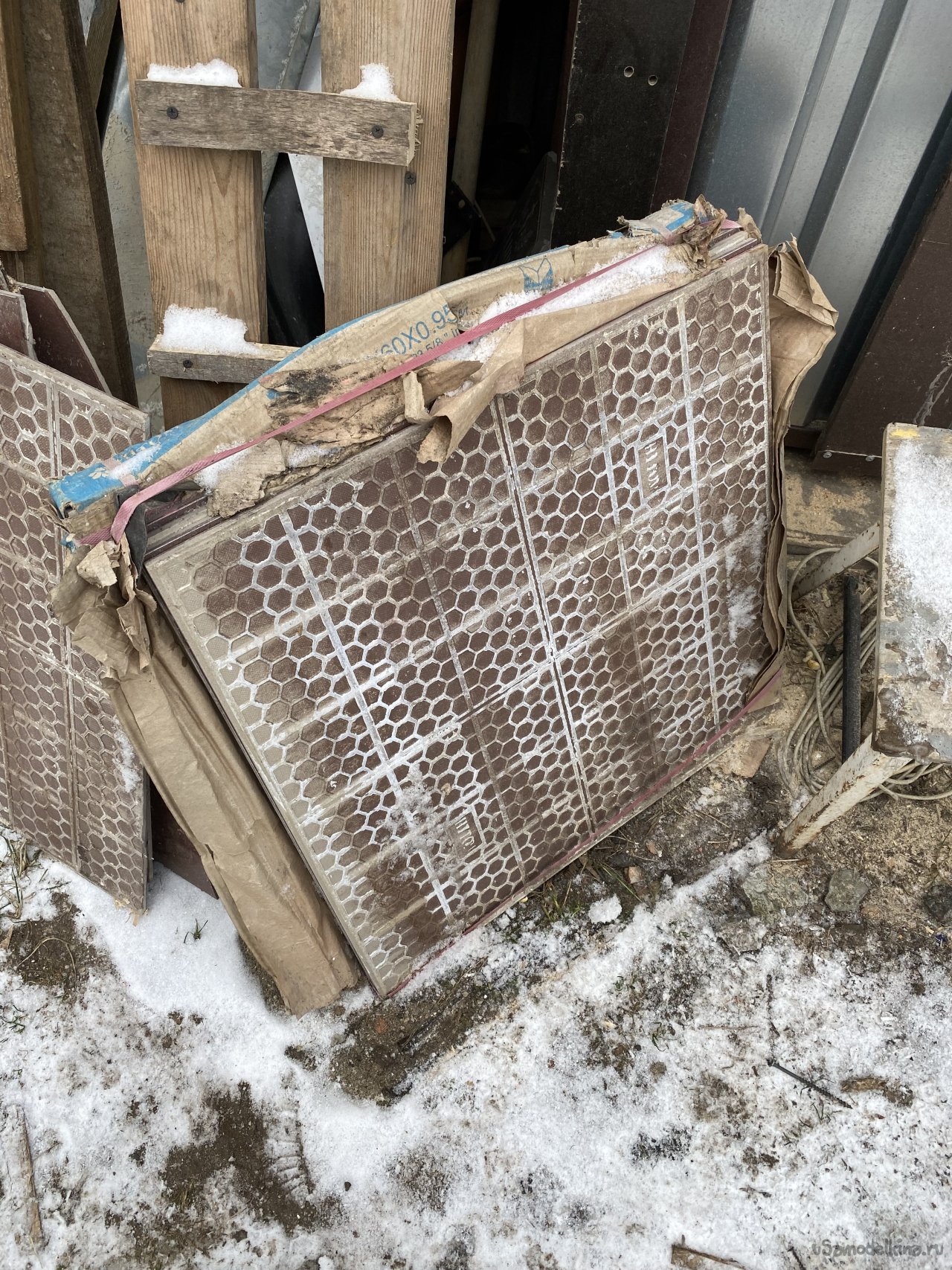

Началось всё с того, что сосед, который тоже закончил строительство, зная моё пристрастие к самоделкам, спросил, не нужны ли мне восемь больших плиток керамогранита, потому что у него остались и уже точно не нужны будут. А потому он их хочет куда-нибудь вывезти и выбросить, чтобы место не занимали. Потому что плиты большие и тяжёлые - сантиметровой толщины, размером 60 на 60 сантиметров.
Конечно-же, я их забрал.
Каких-то определённых мыслей у меня на тот момент не было. Но материал хороший. Использовать этот керамогранит по прямому его назначению (отделка стен) я, конечно-же, не собирался. Но этот материал вполне подойдёт для создания каких-нибудь столешниц, используемых на улице, в саду. И по цвету мне более или менее подходит (у меня в саду всё металлические конструкции красятся в коричневый. Возникла "сырая мысль" наделать небольших столиков. Но, пока есть чем заниматься более насущно, а потому я поставил этот керамогранит возле сарая и пусть пока стоит...
И вот, весной, как-то разжигал мангал. И подумалось, что надо бы сделать возле него какую-нибудь этажерку. Чтобы удобно было всё на неё ставить... Вспомнил про керамогранит (который с того места был виден), и, пока готовил шашлык, обдумывал конструкцию. У меня в запасе есть довольно много хромированных мебельных труб. Решил в керамограните просверлить отверстия и собрать этажерку на четырёх шпильках, используя в качестве проставок хромированные трубы... Но эта идея до поры так идеей и осталась. Потому что, для её реализации нужны длинные шпильки. А продаются они, обычно, метровыми и двухметровыми отрезками. Значит, мне надо купить четыре двухметровых, потому что, метровый низковат для этажерки. А это довольно хлопотно... К тому-же, пока не обдумал способ крепления стоек к верхней площадке. Ведь, не очень хочется, чтобы в углах её торчали четыре гайки на резьбе. К тому-же, надо обдумать способ центровки трубы на шпильках, и из чего сделать прокладки между металлом и керамогранитом. В общем, за кажущейся простотой конструкции кроется много сложностей... Вот, всё и никак...
Но вот, как-то поехал сдавать металлолом, и увидел, что кто-то сдал кучу мебельных элементов. Это были стойки для витрин. Трубка, длиной тридцать пять сантиметров. С одной стороны в торце у неё отверстие с резьбой М10, с другой - фланец и торчащая шпилька, тоже с резьбой М10. Т.е., в полках витрины сверлятся отверстия, и эти стойки вставляются в них. Сверху на торчащий конец шпильки накручивается вторая стойка и процесс повторяется:
Они были новые, в защитной плёнке Но, из за ненадлежащего хранения, они кое где поцарапались и потемнели. Вот их и сдали в металлолом. Я их забрал (выменял по весу на металлолом). Они были лёгкие, так что много металлолома не понадобилось.
Ну, теперь то ничего не мешает мне собрать этажерку!!!
И вот, что понадобилось для её изготовления:

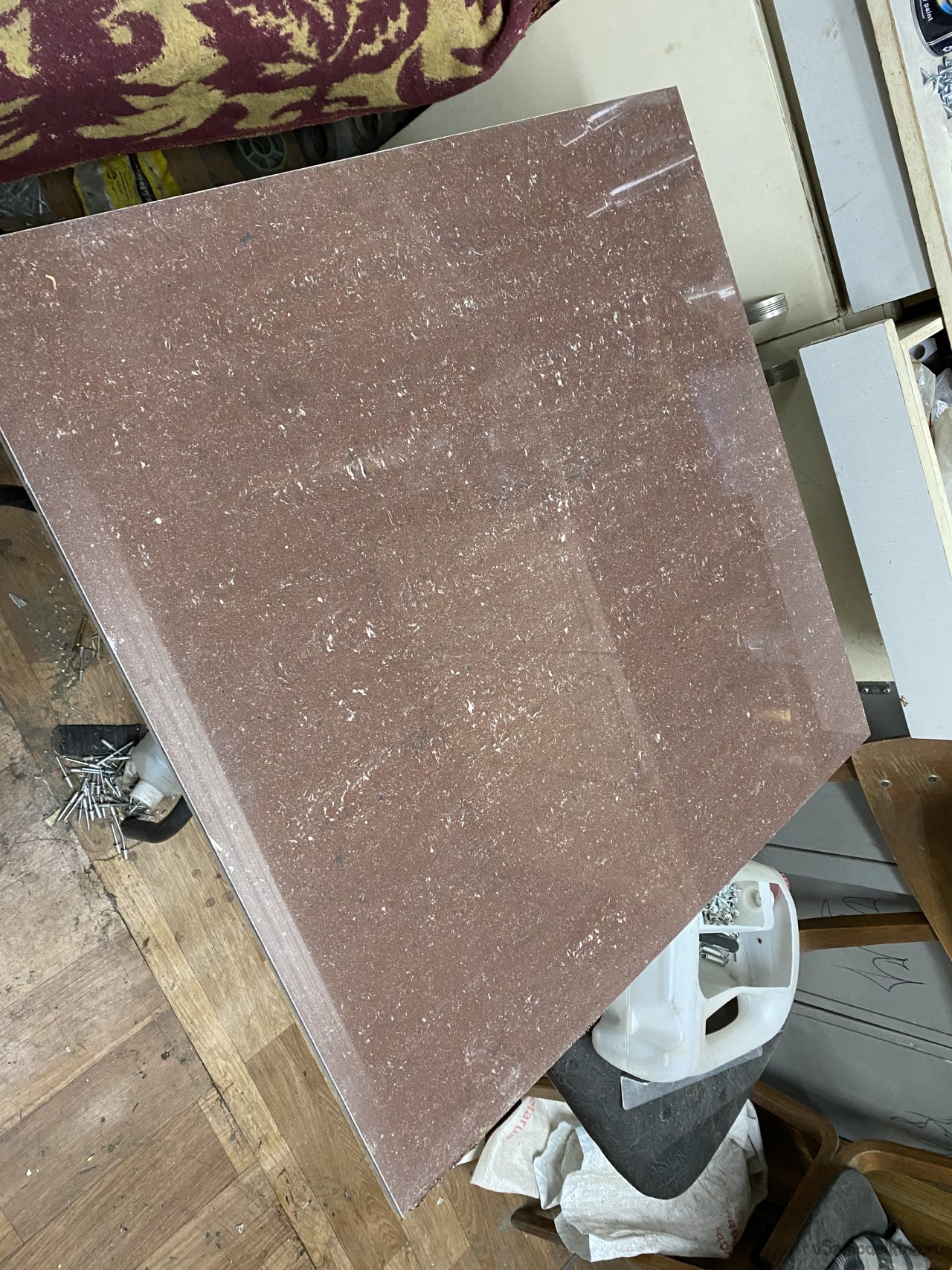

1. Керамогранит, размером 600х600 мм.
2. Металлические стойки для витрин.
3. Плита ОСП, толщиной 12 миллиметров.
4. Монтажный клей.
5. Обрезки наплавляемого гидроизола.

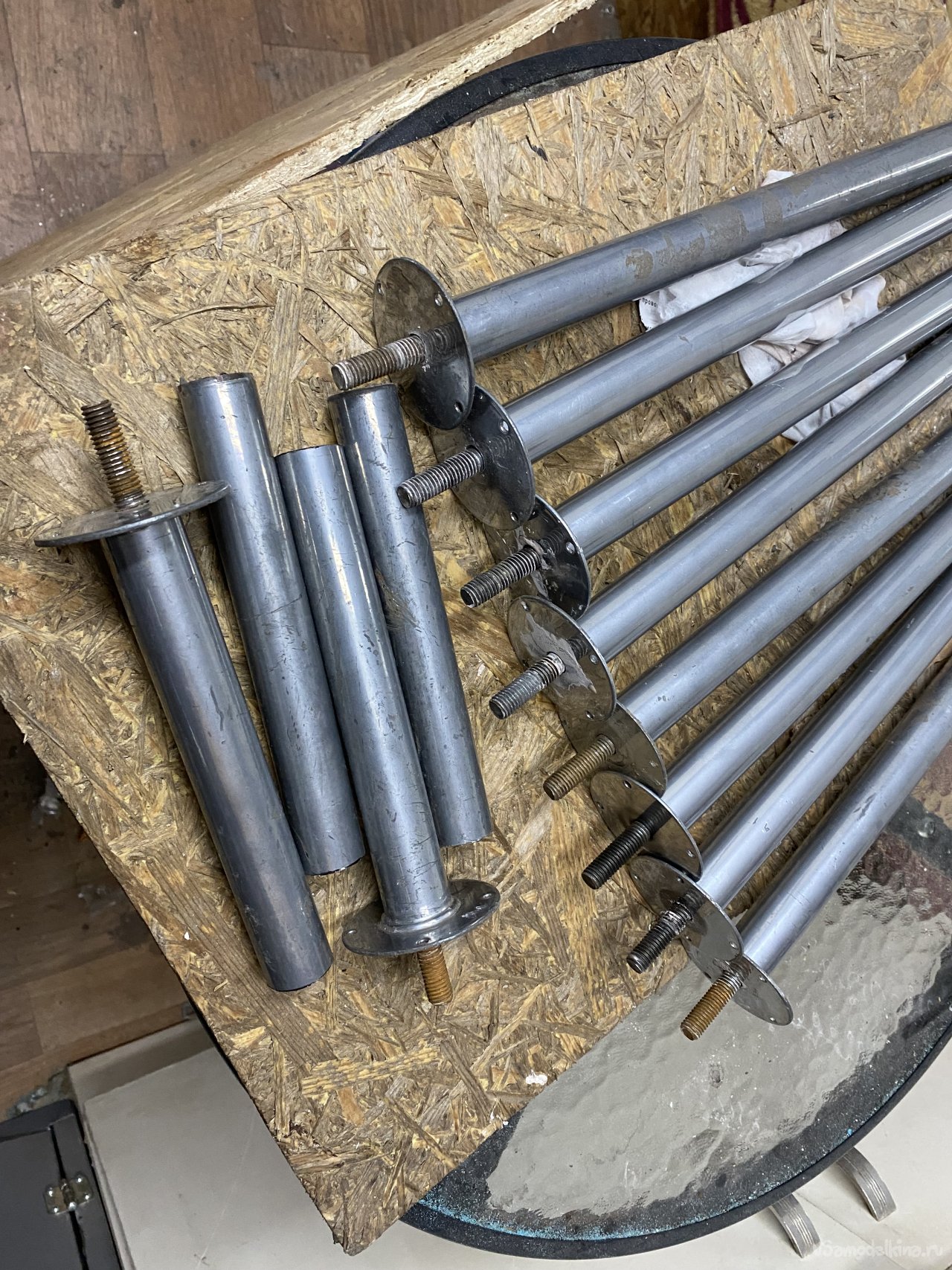

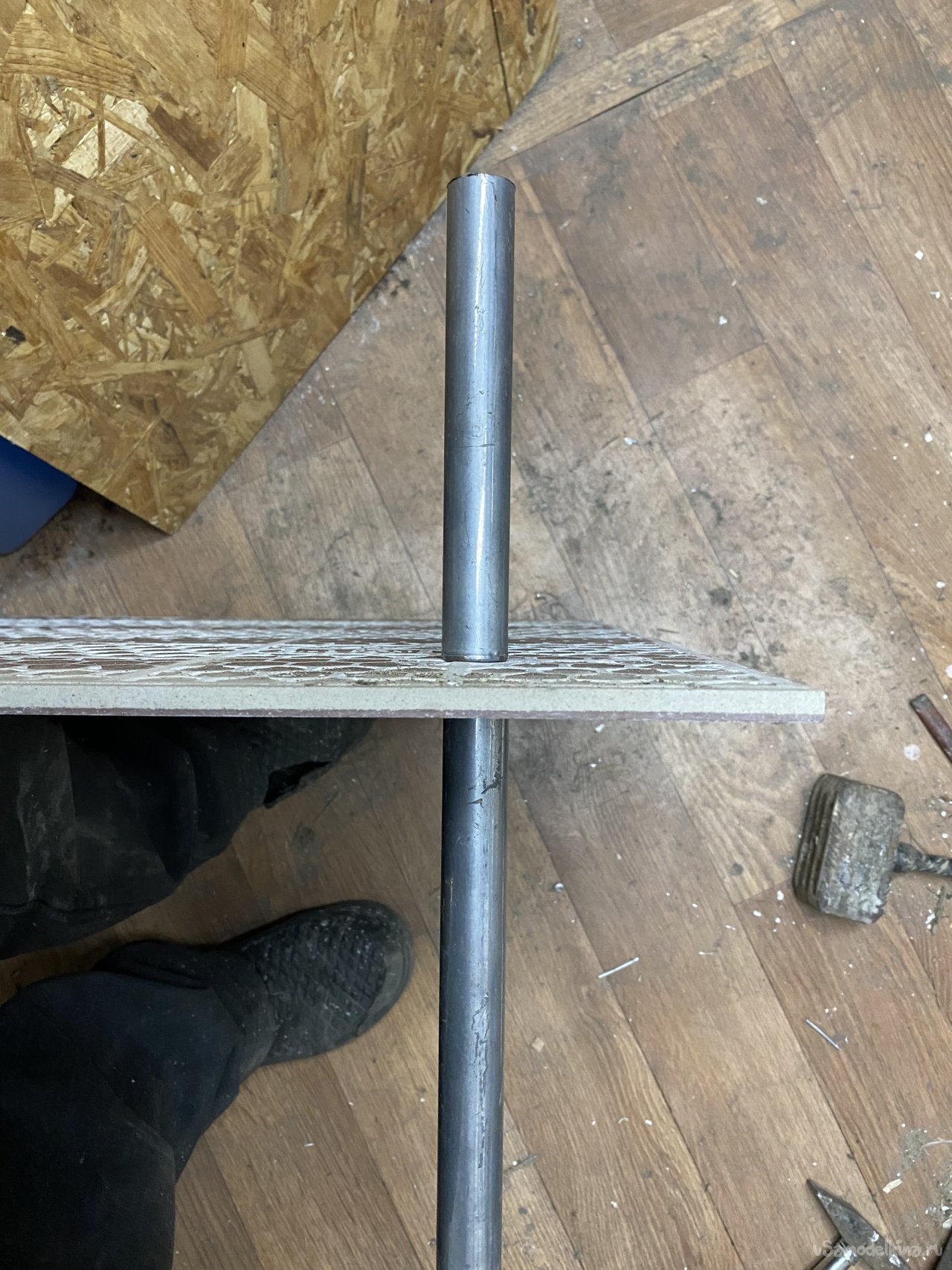

Сначала посчитал стойки. Ну надо-же! Как раз! Десять штук! Восемь мне понадобится на три полки, и из двух я сделаю ножки, распилив их наполовину:

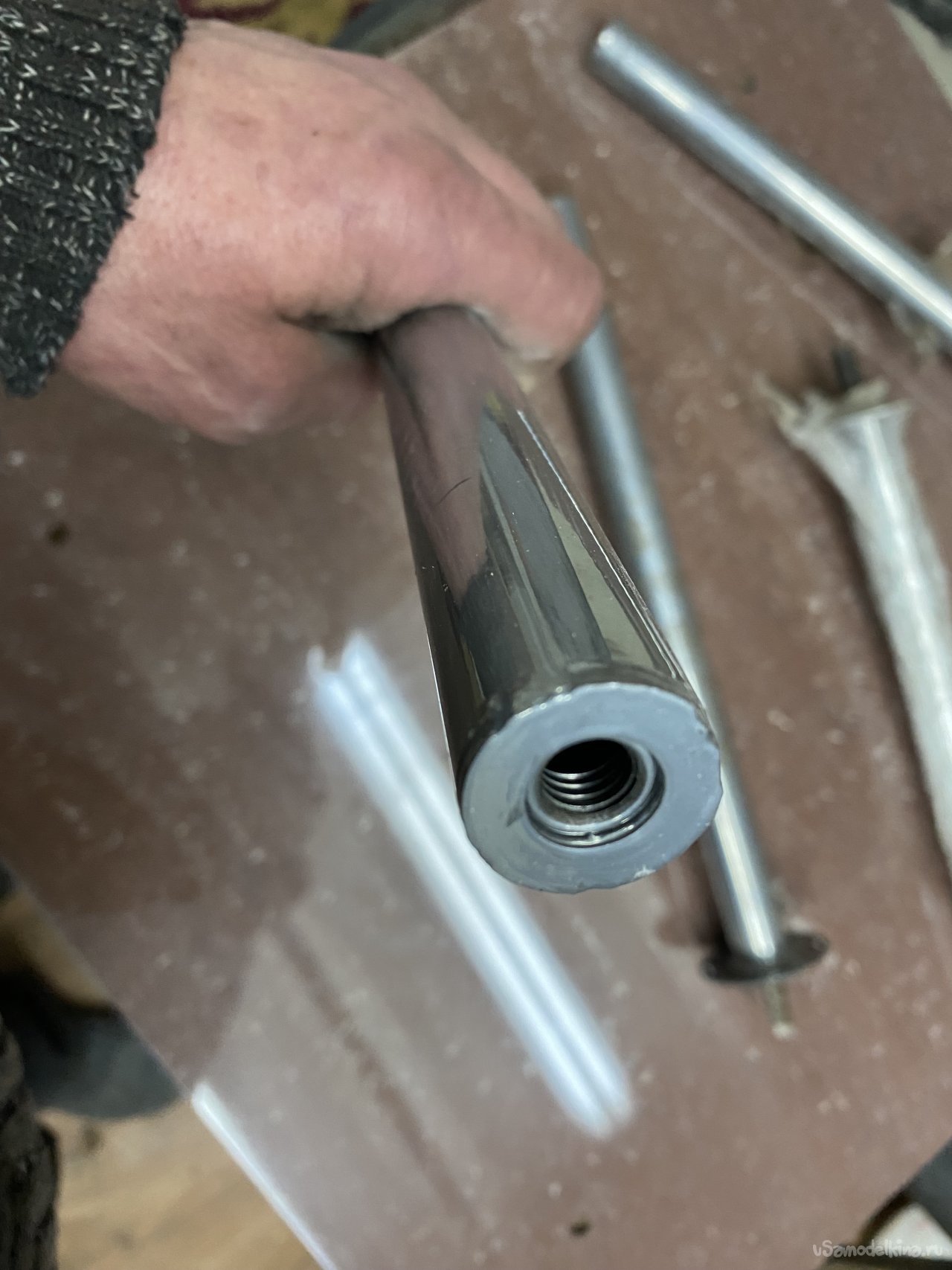

Но наружная резьба есть только у двух ножек. У остальных двух она внутренняя. А мне нужна наружная во всех четырёх.

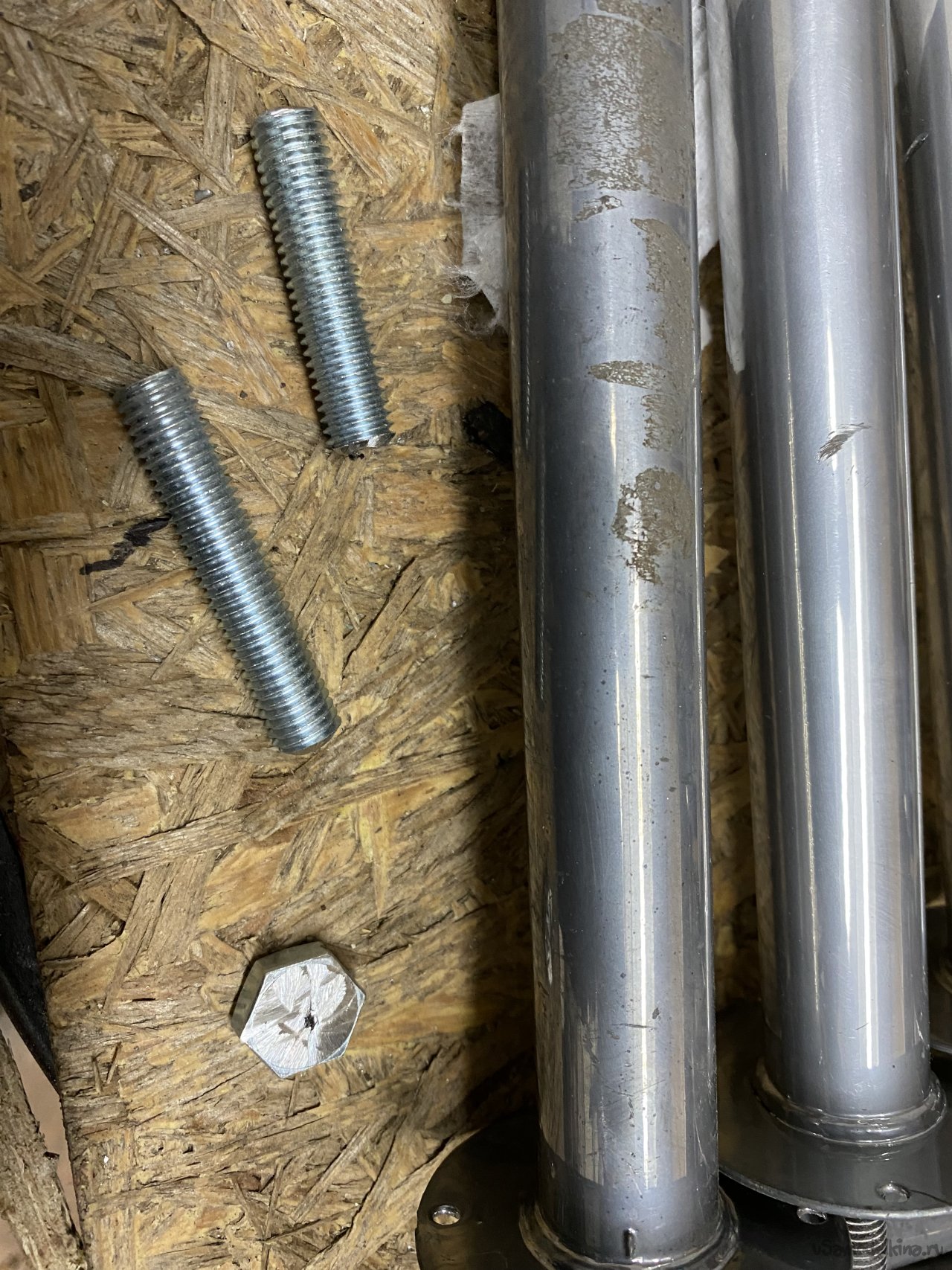

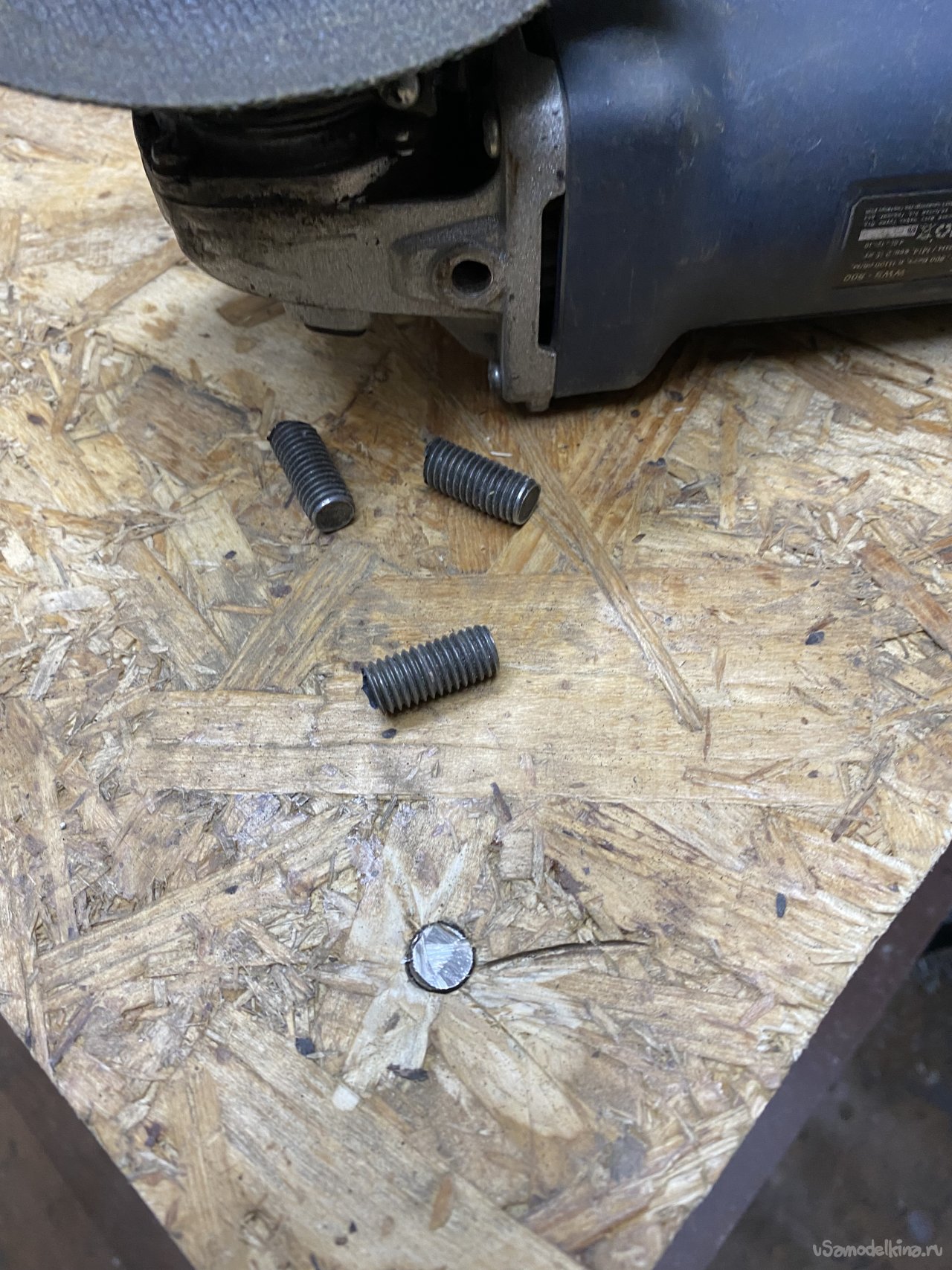

Как на зло, шпильки-десятки у меня не было, поэтому я спилил шляпки у двух болтов М10х70:

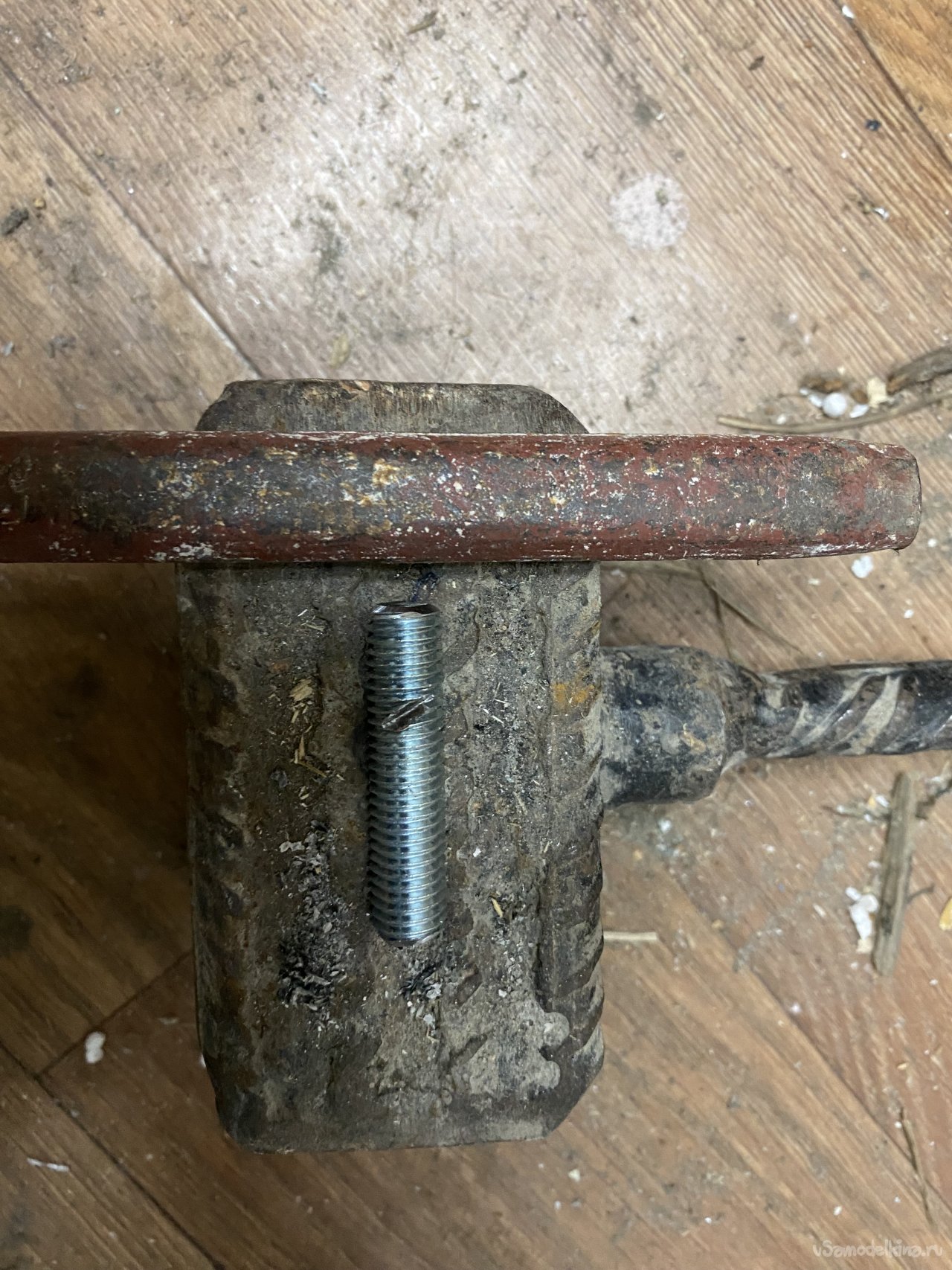

После чего, отступив немного с одного края, зубилом забил на обоих резьбу:

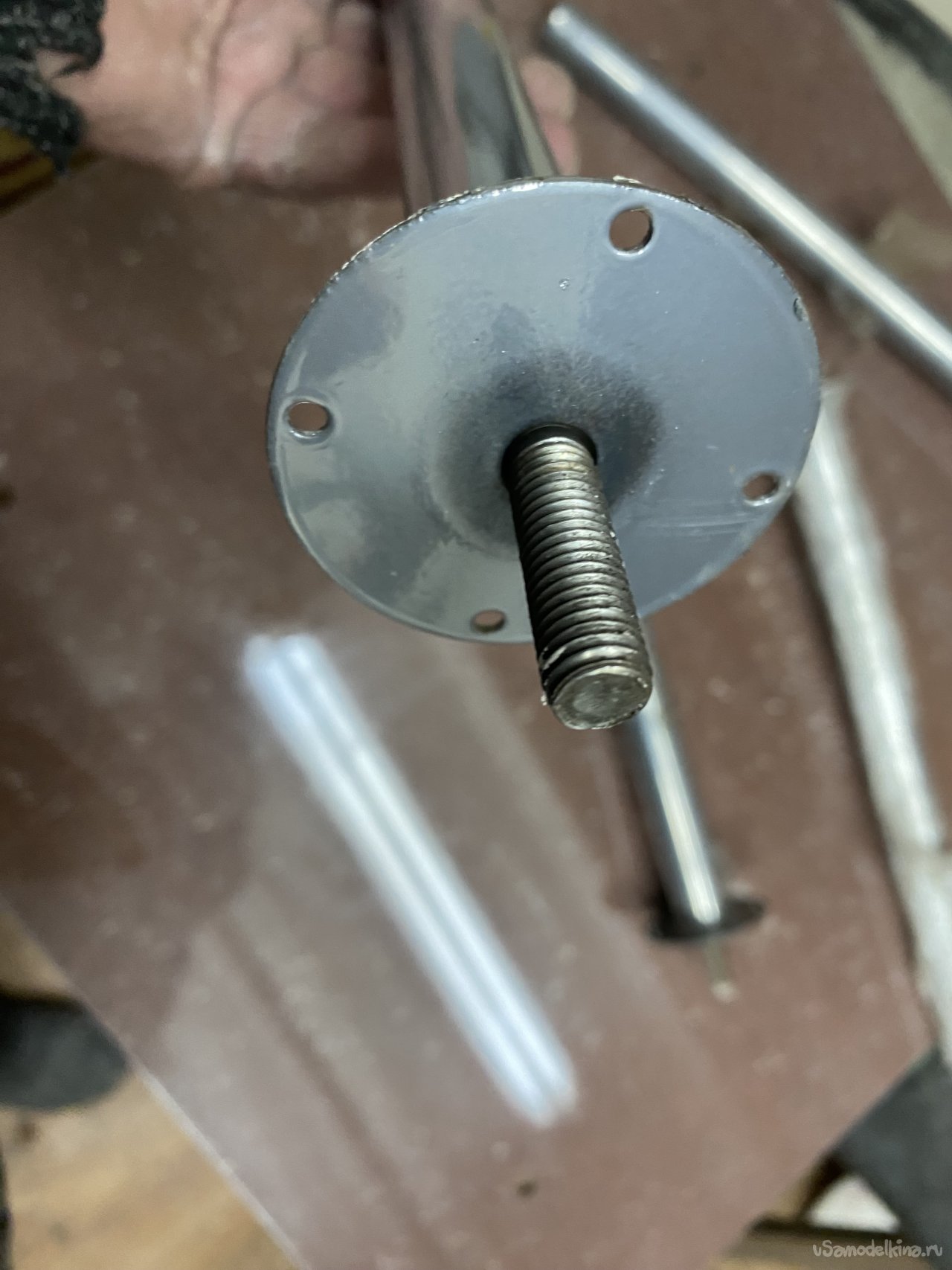

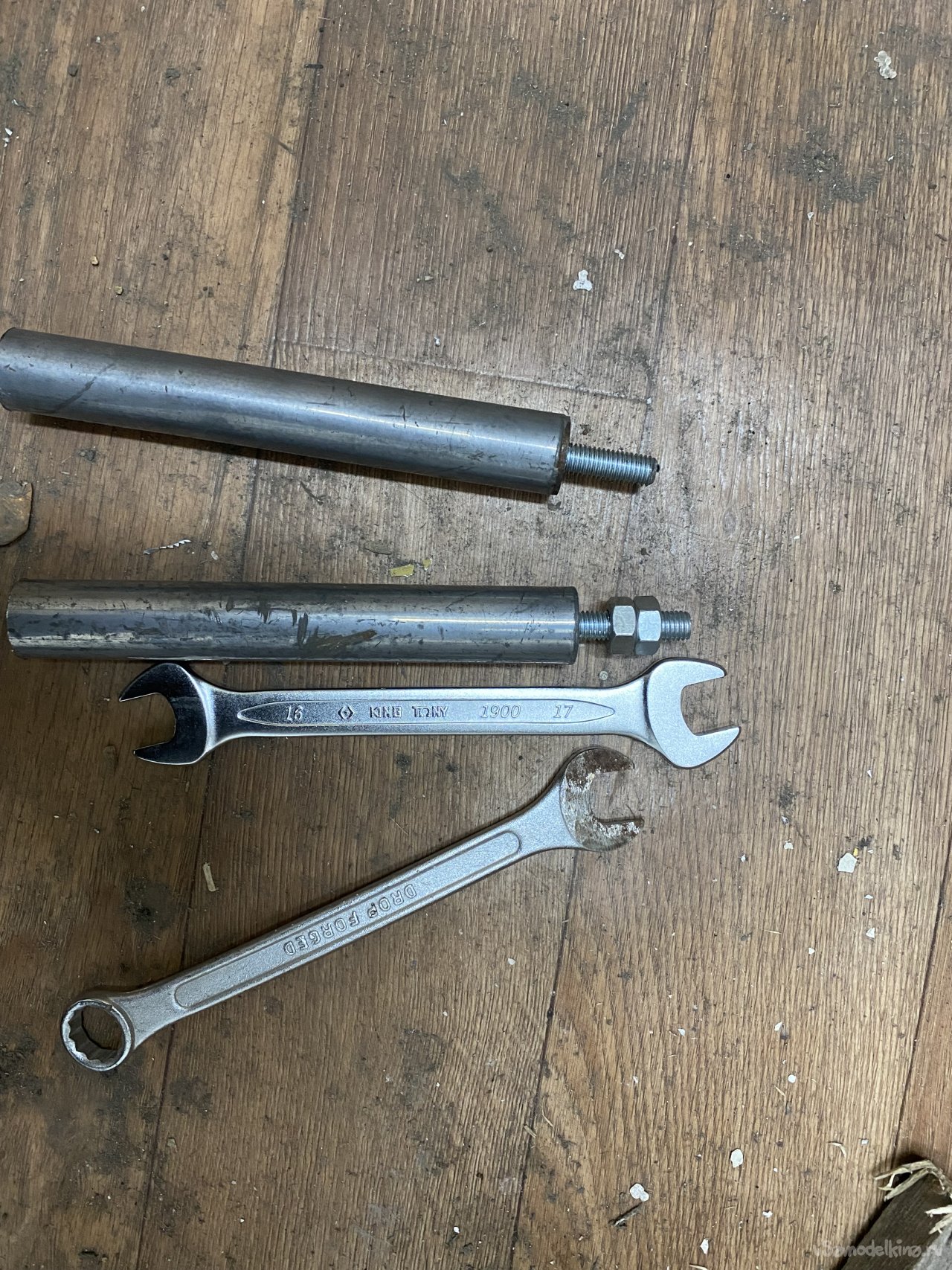

И вкрутил получившуюся шпильку, используя в качестве шляпки болта две гайки М10, которые я "законтрил". Ввернул до упора. Пока забитый участок не вошёл в резьбу и сильно затянул. В итоге, и на этих двух ножках у меня появилась наружная резьба М10.

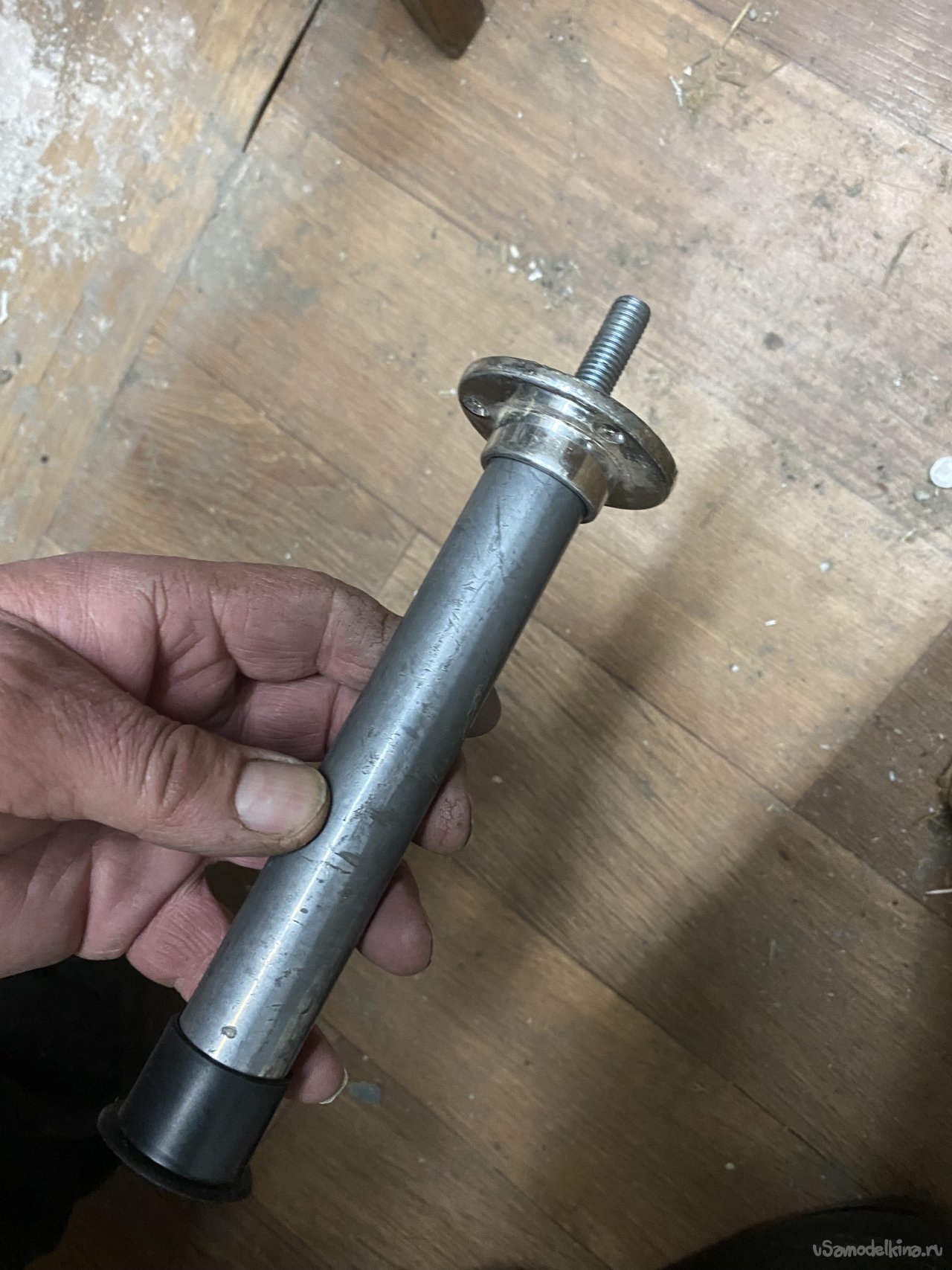

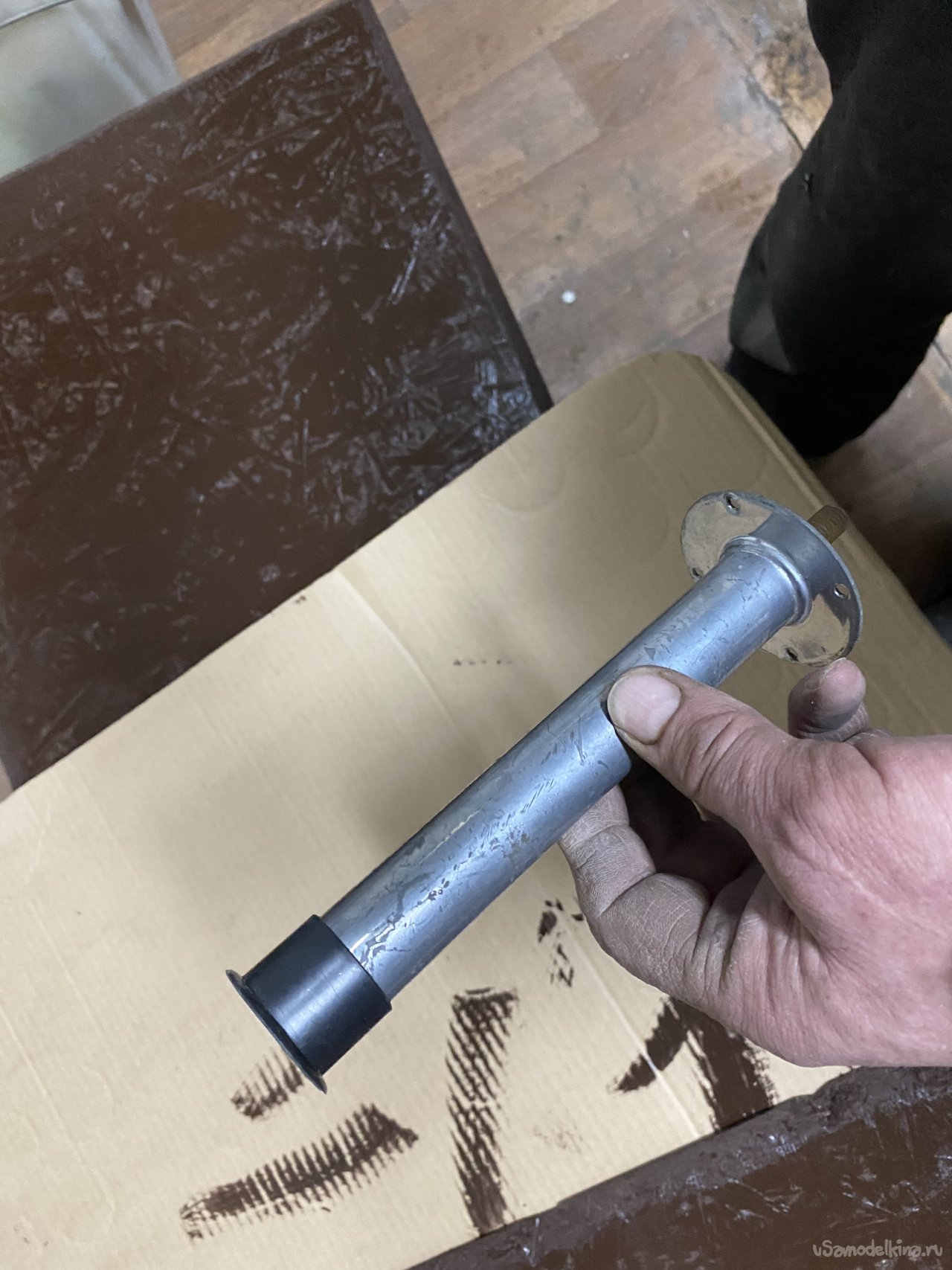

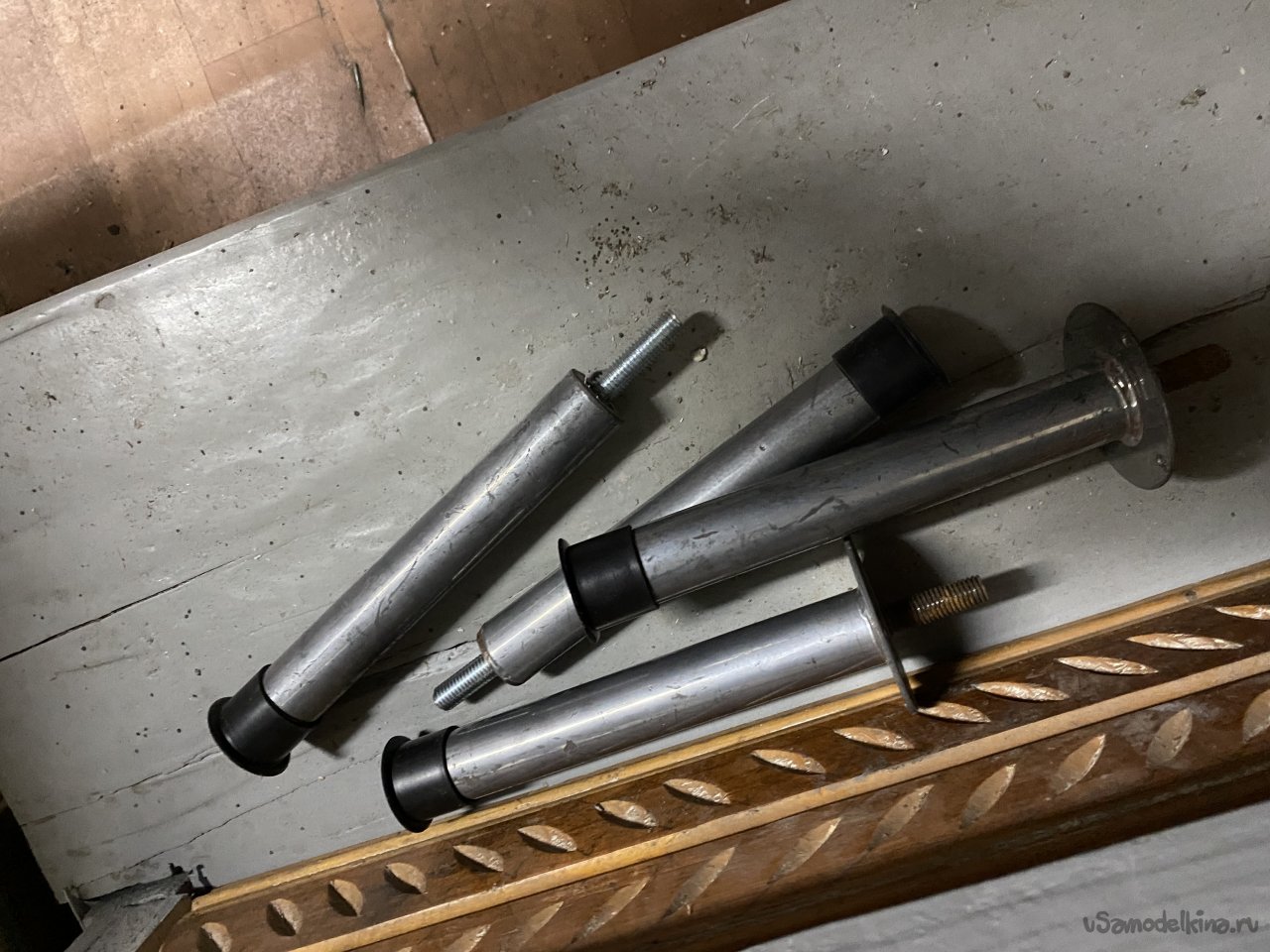

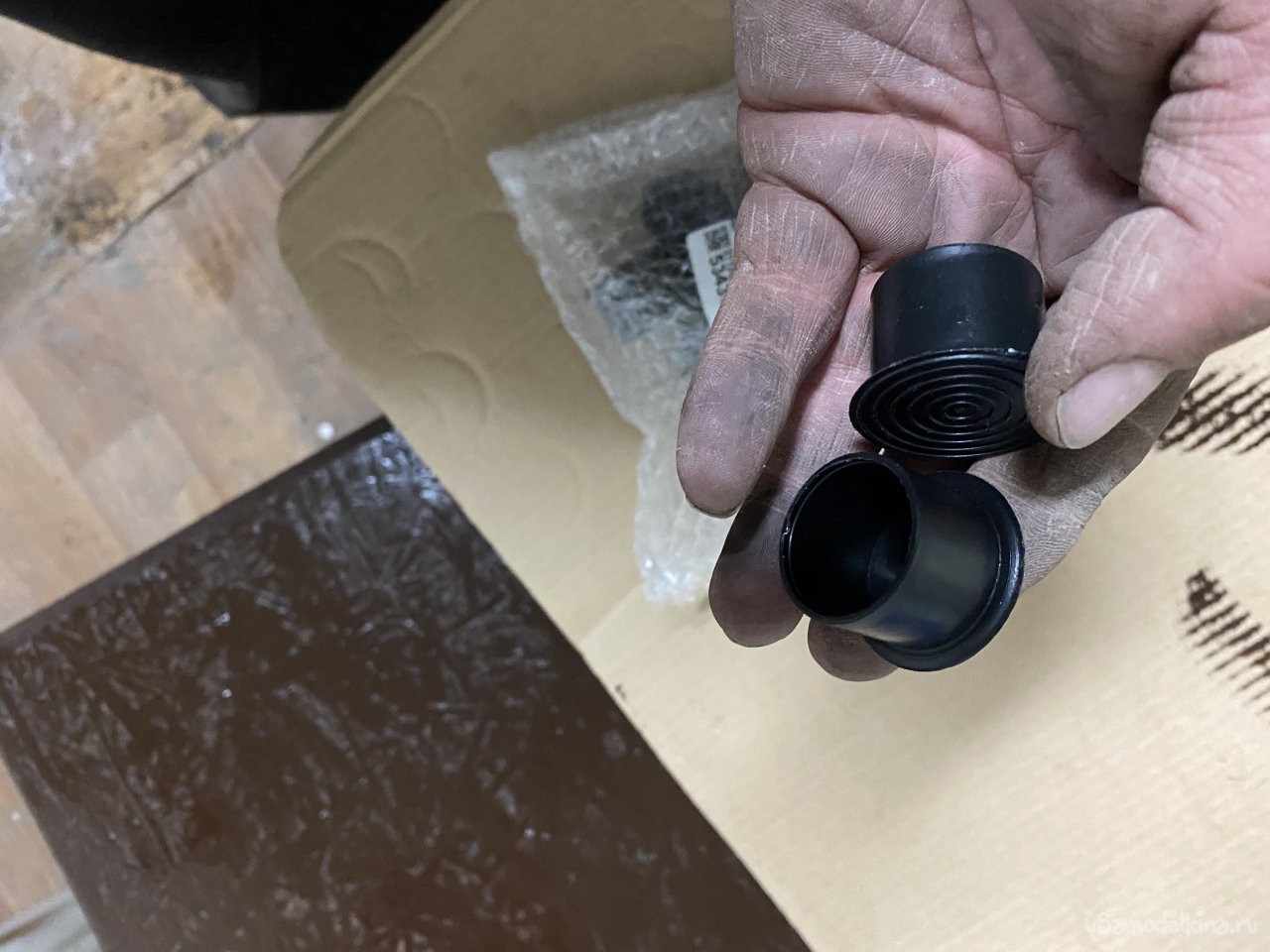

На ножки набил наружные пластиковые заглушки:

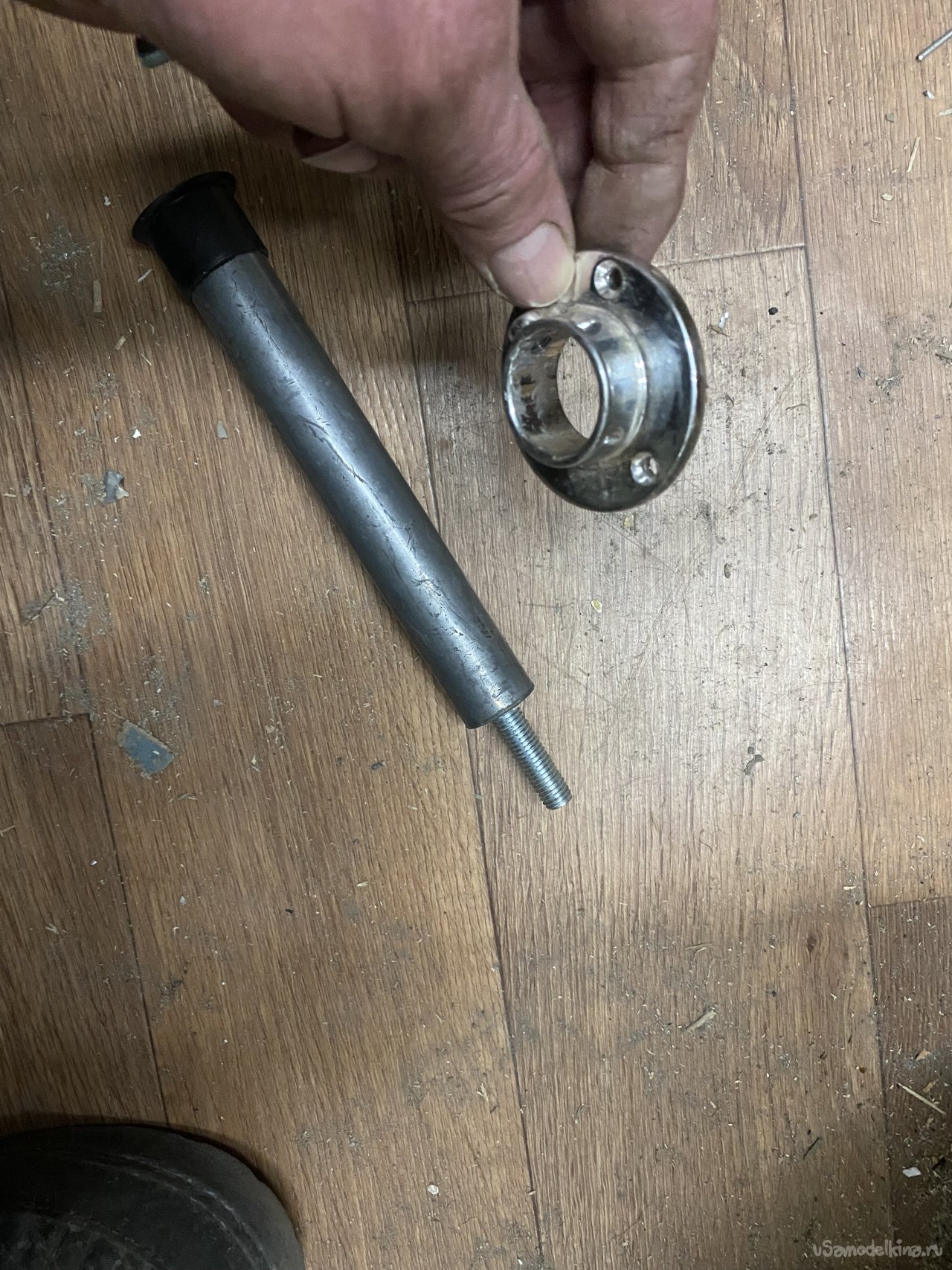

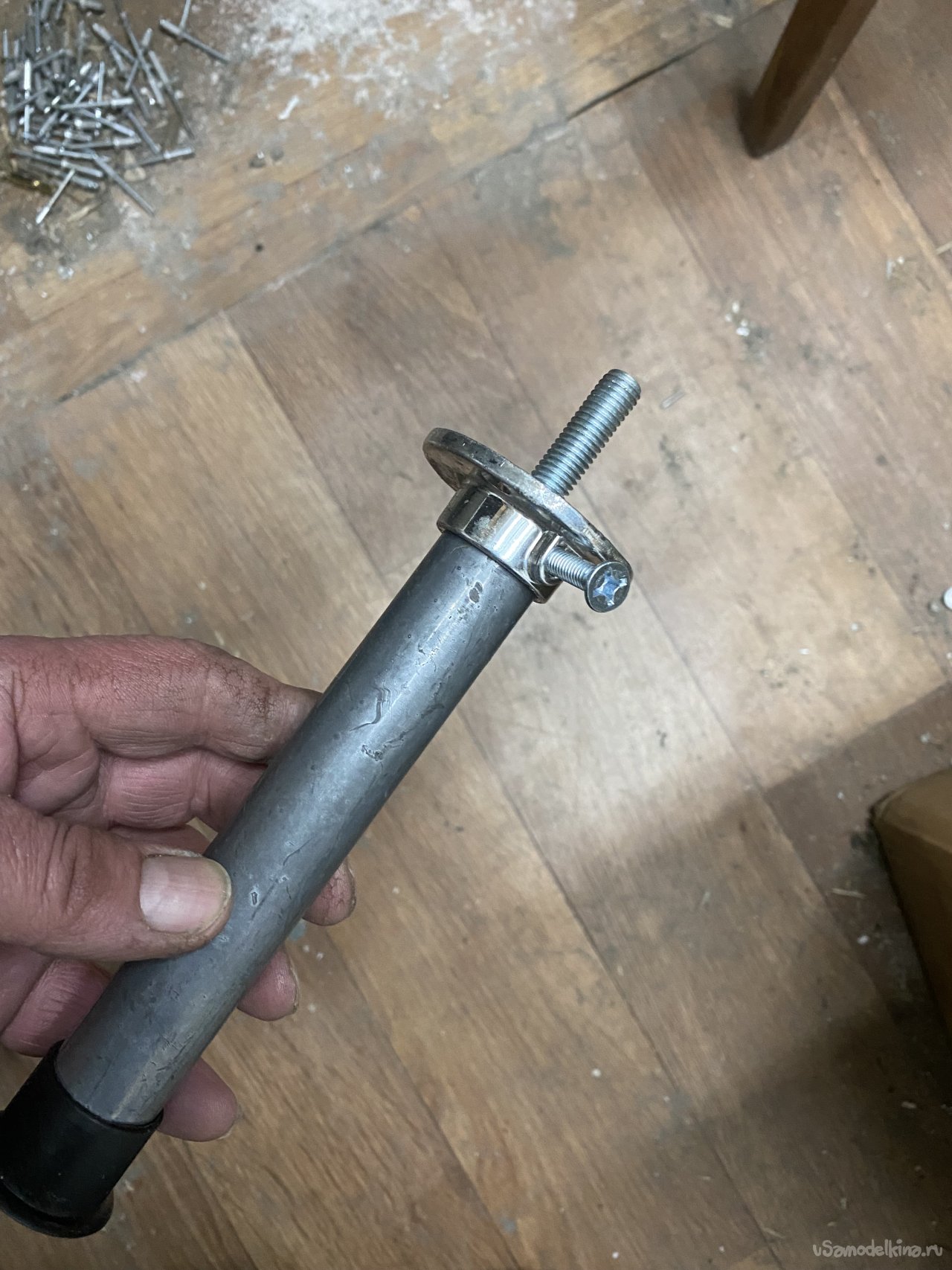

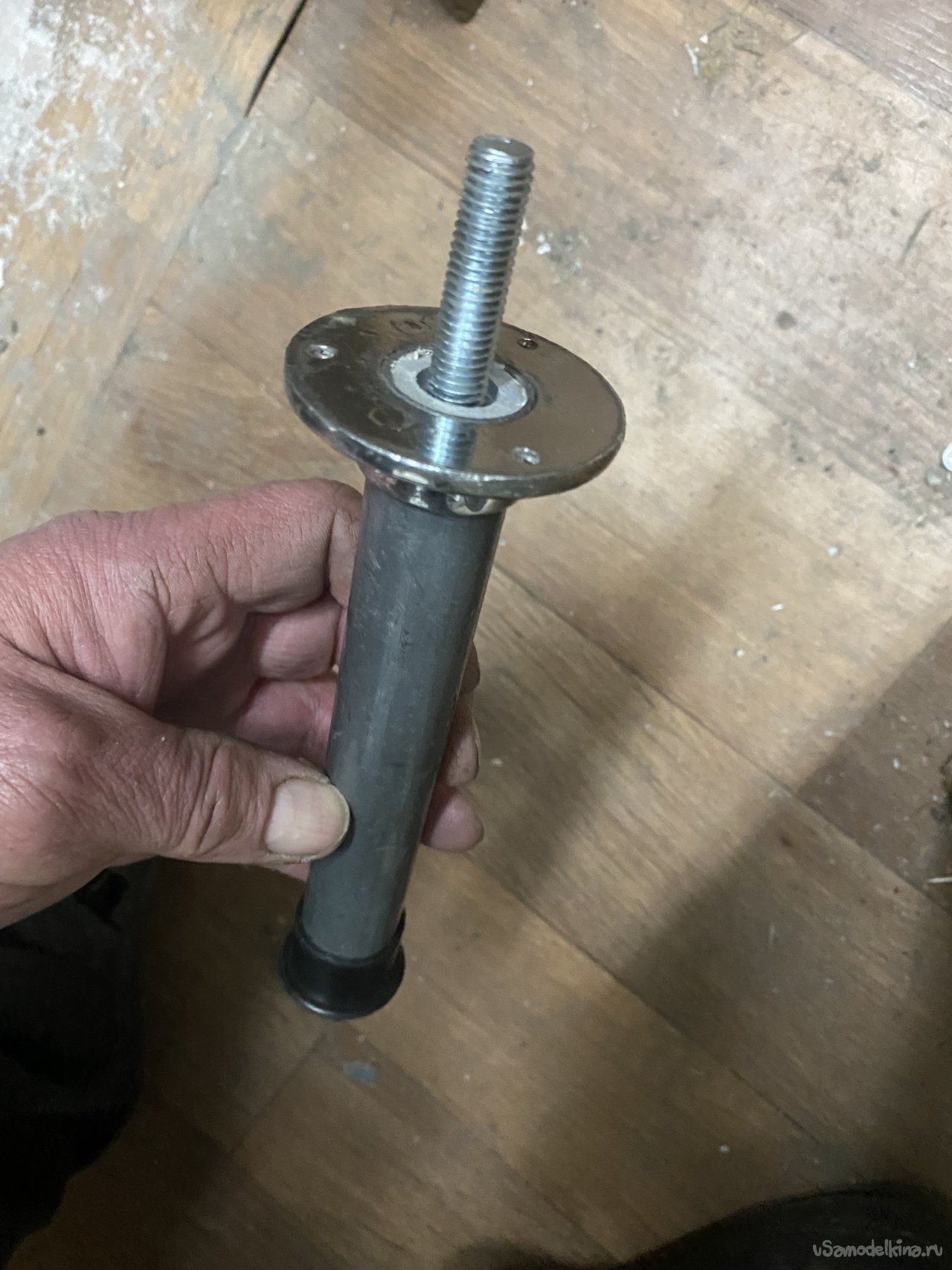

Но только на двоих есть фланцы. На оставшиеся две одел крепёжные фланцы, которые были в запасе (остались после разборки старой кухни). Вот только винты под внутренний шестигранник утеряны. Ввернул то, что было... И даже не обрезал по длине - они будут под нижней площадкой. Чтобы их увидеть, надо будет или лечь на землю и заглянуть, или перевернуть этажерку.))) Ни того, ни другого, конечно-же, никто и никогда делать не будет!
Всё. Ножки и стойки готовы! нужно заняться площадками.

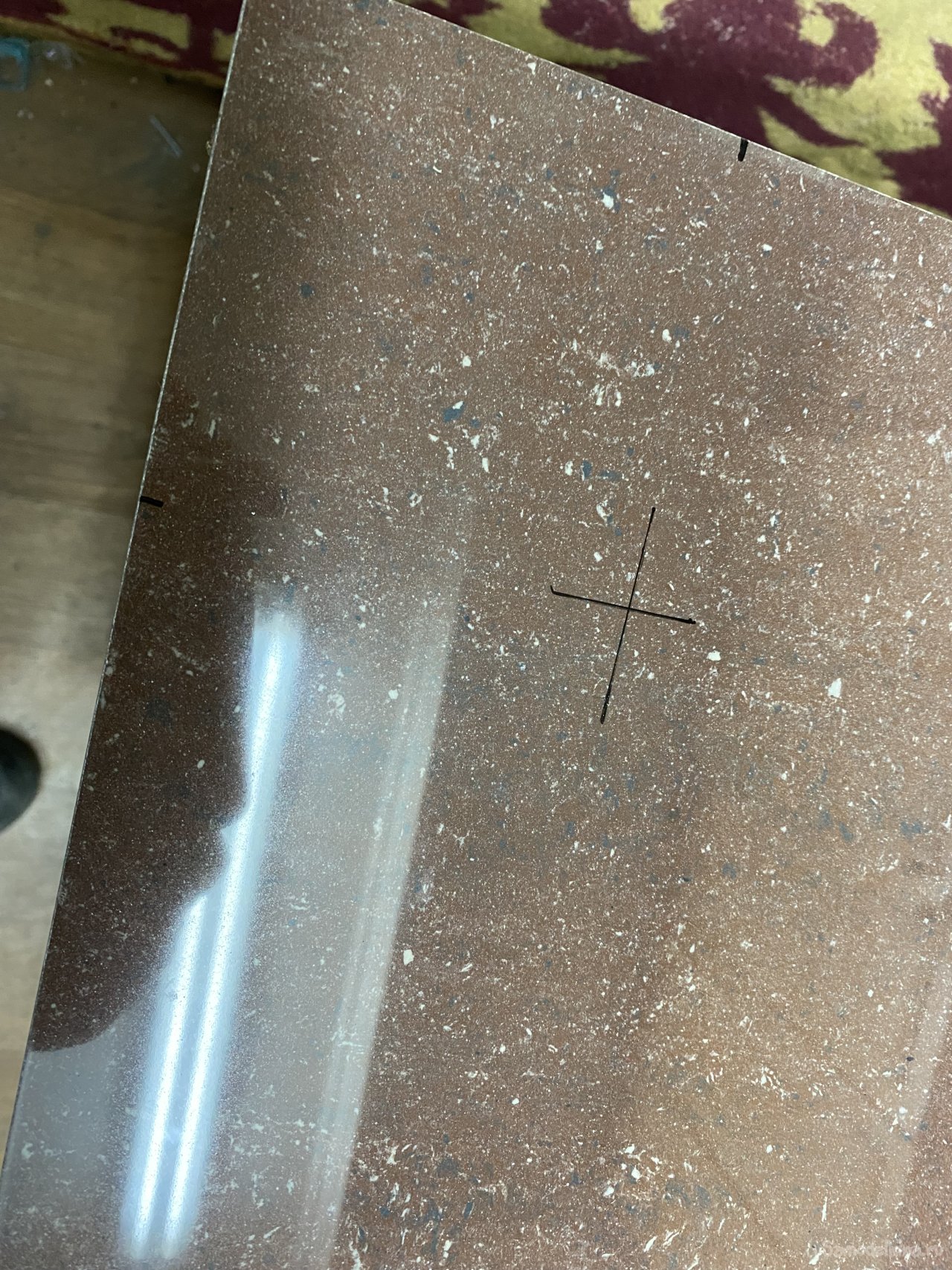

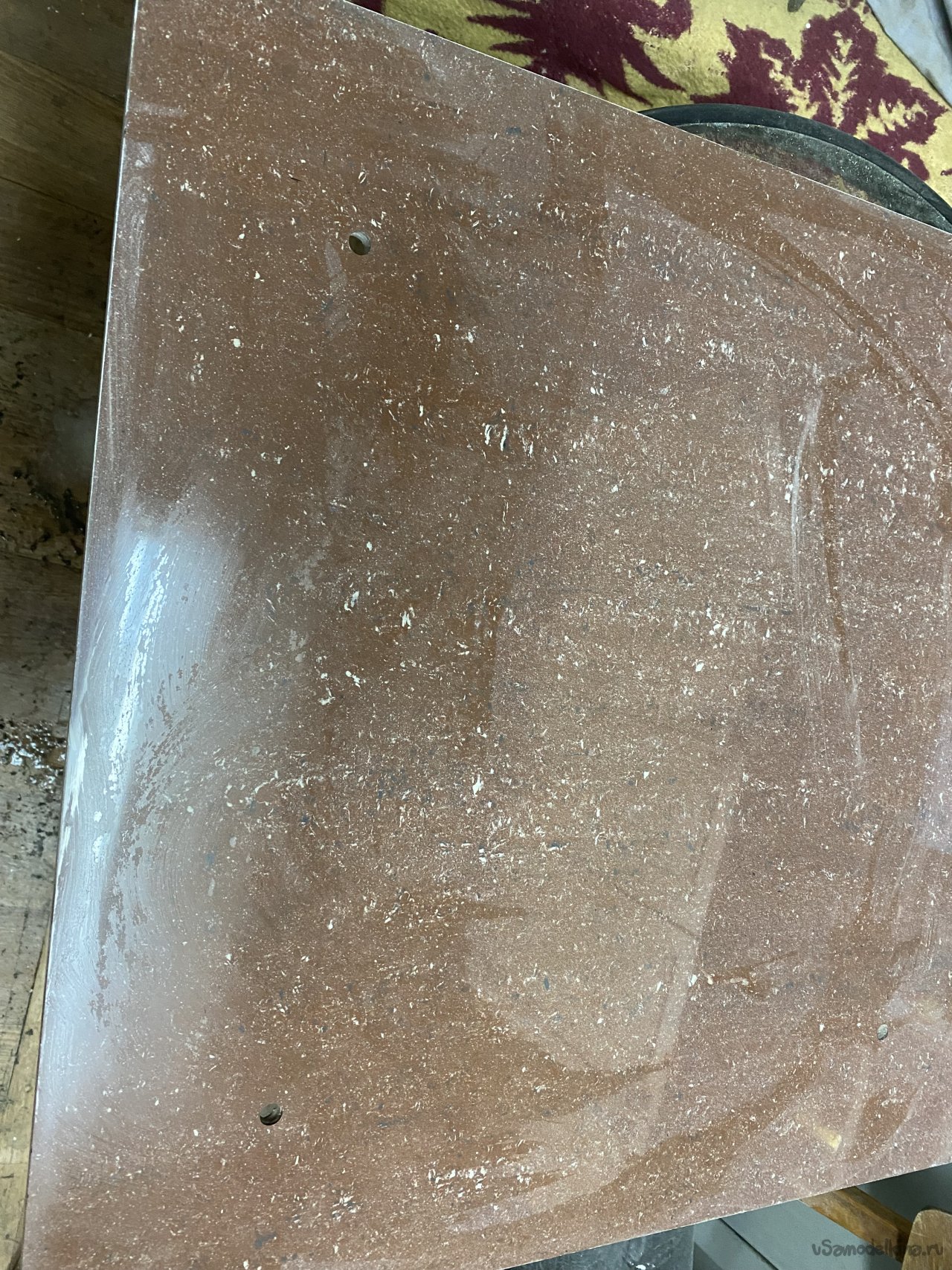

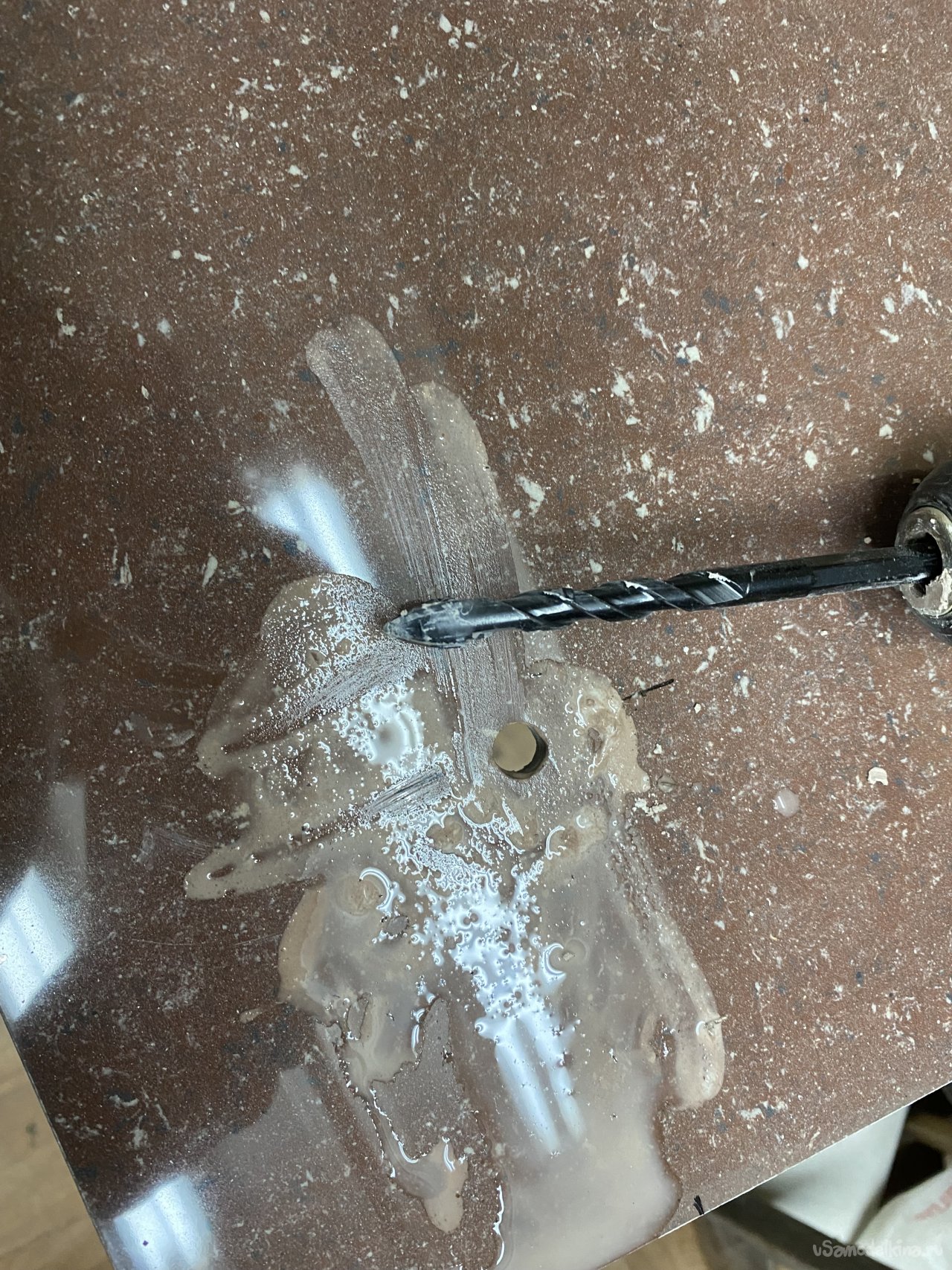

Отступил по 10 см с каждой стороны, разметил и просверлил в углах двух плиток отверстия, диаметром 12 миллиметров, используя сверло по стеклу и керамике:

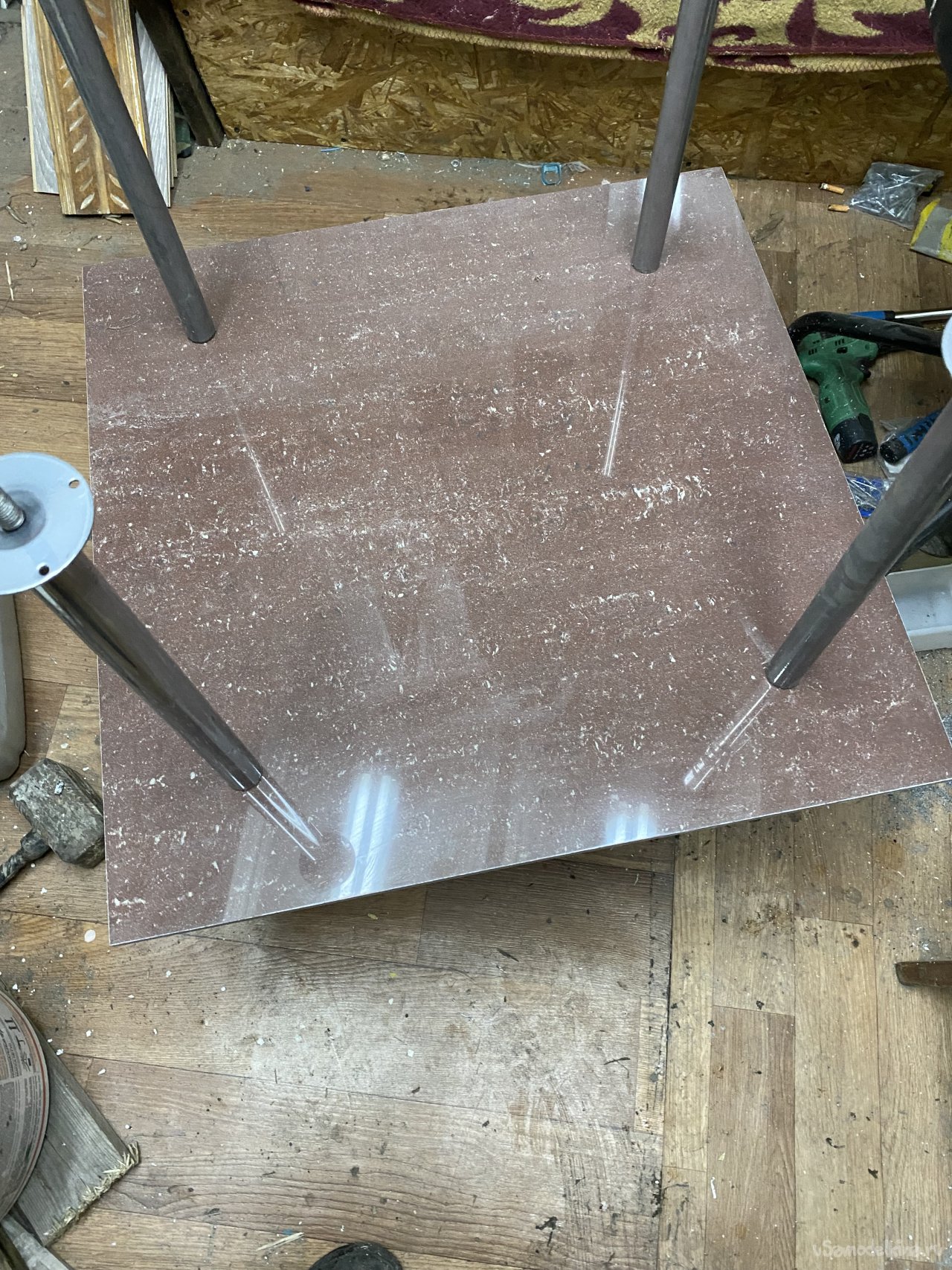

По сути, можно было-бы просто взять и собрать этажерку. И я даже, "примерял", как оно будет:
Но делать так нельзя! Керамогранит - очень твёрдый материал, но, в то-же время, он хрупкий! Если так собрать, он треснет от малейшего перекоса! Я даже отверстия сверлил 12 мм, а не 10, как толщина шпилек, потому, что у металла высокий коэффициент теплового расширения, и, если не дать болту место для расширения, на летнем солнцепёке он вполне способен расколоть плитку.

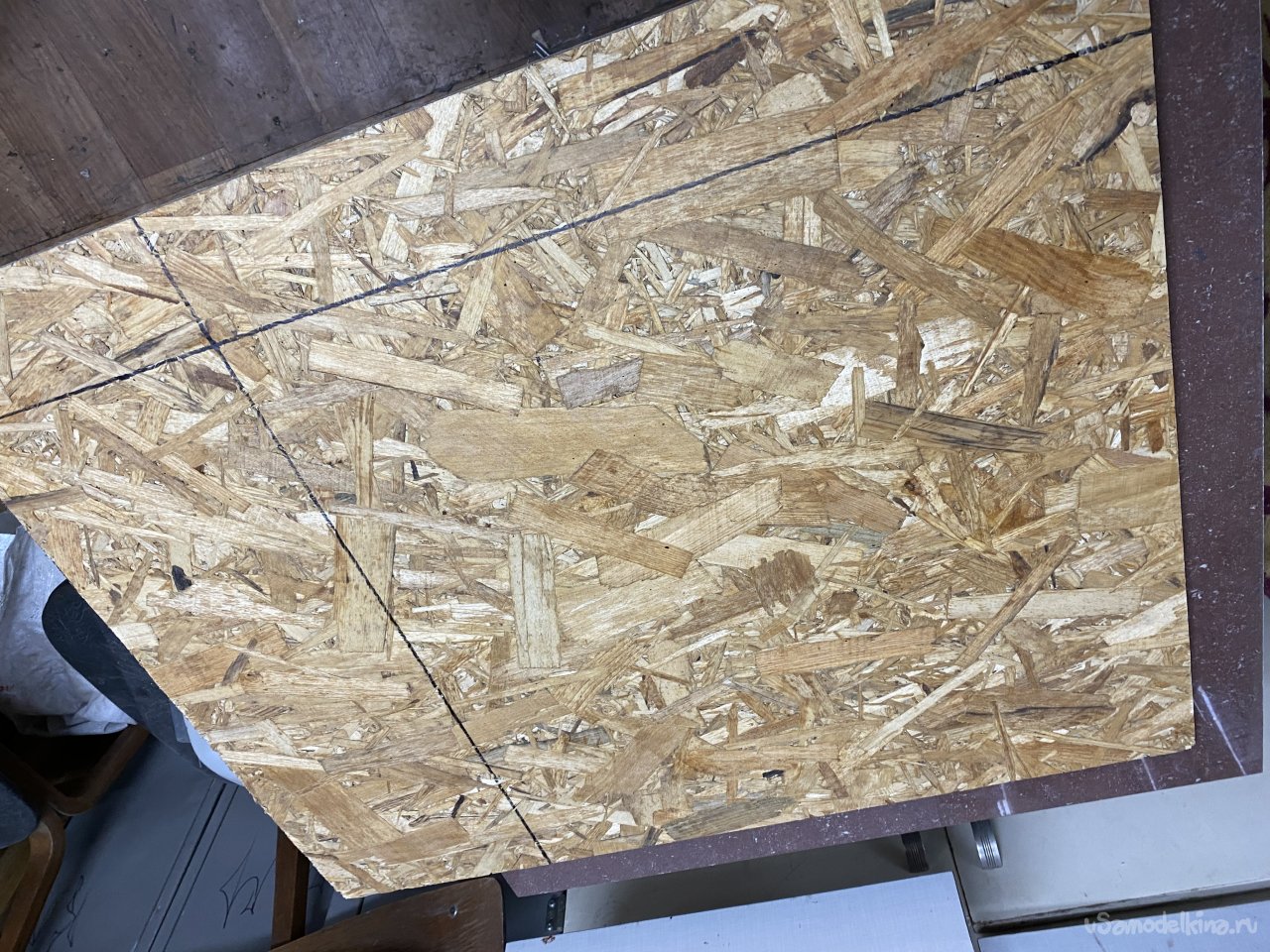

Для того, чтобы сделать конструкцию крепче, я решил использовать плиту ОСП. Из такой плиты, толщиной 12 мм, я вырезал три квадрата со стороной 50 сантиметров.

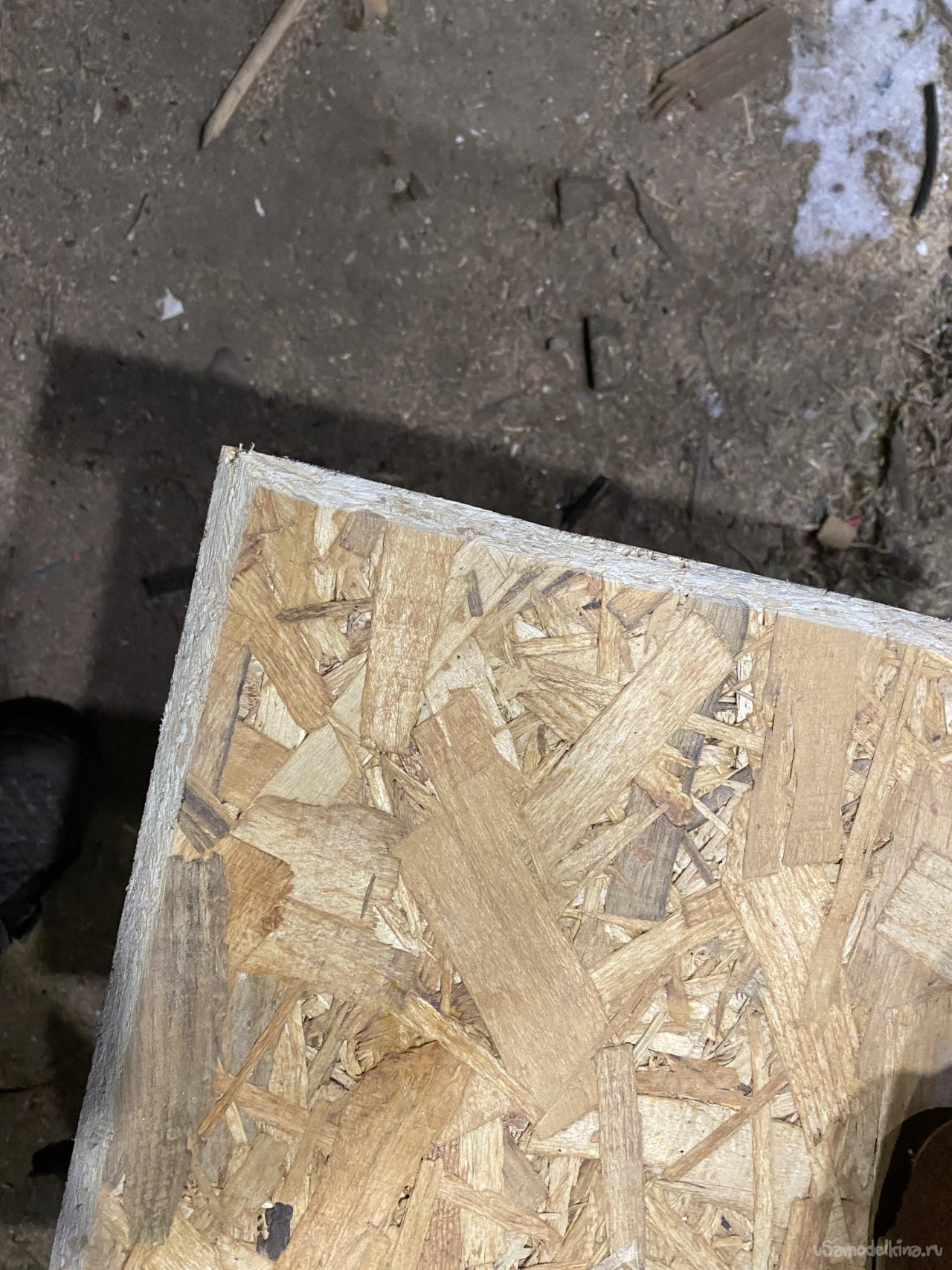

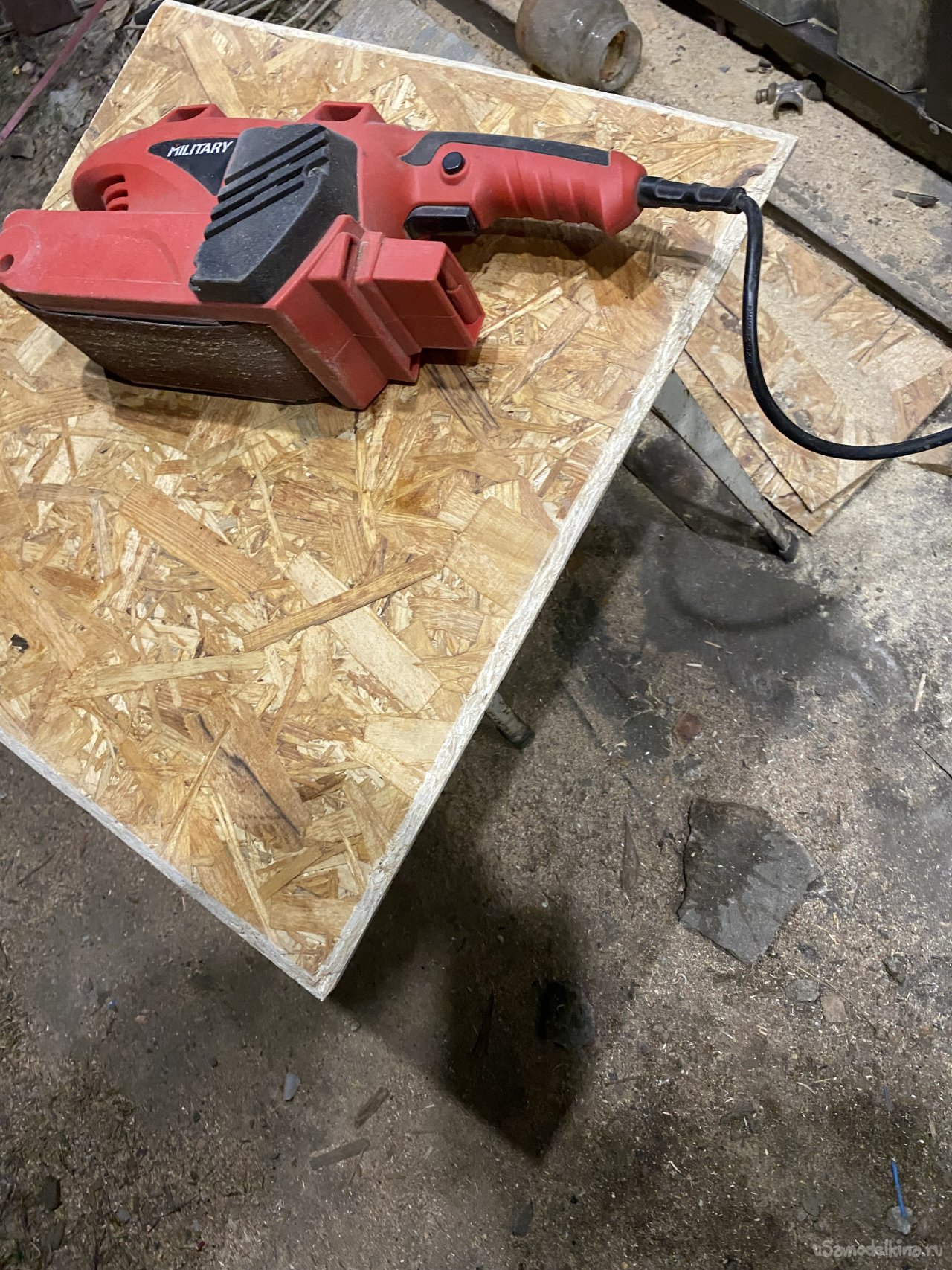

После чего, при помощи электрорубанка и шлифмашинки, заточил края под углом 45 градусов (примерною. На глазок)

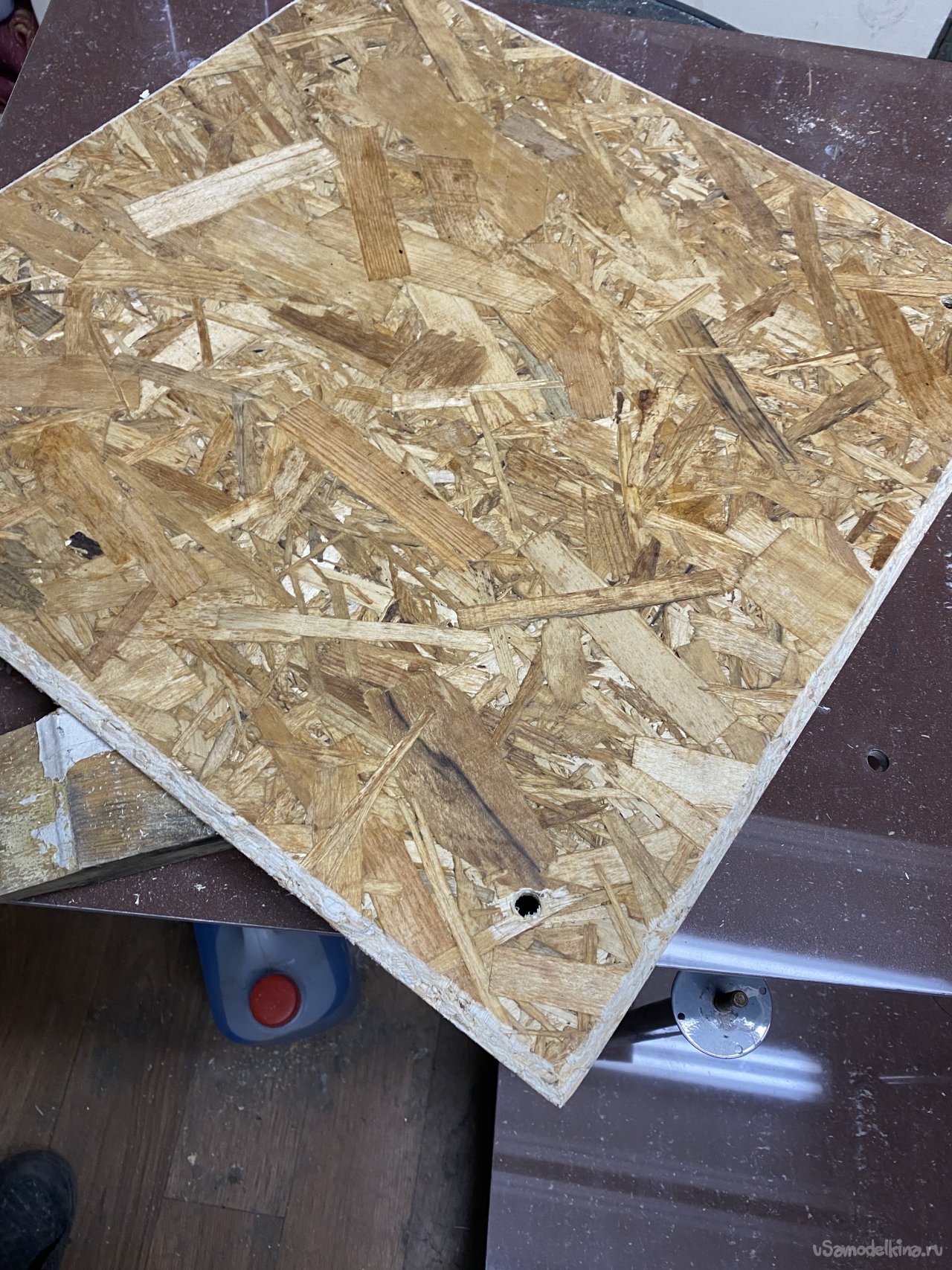

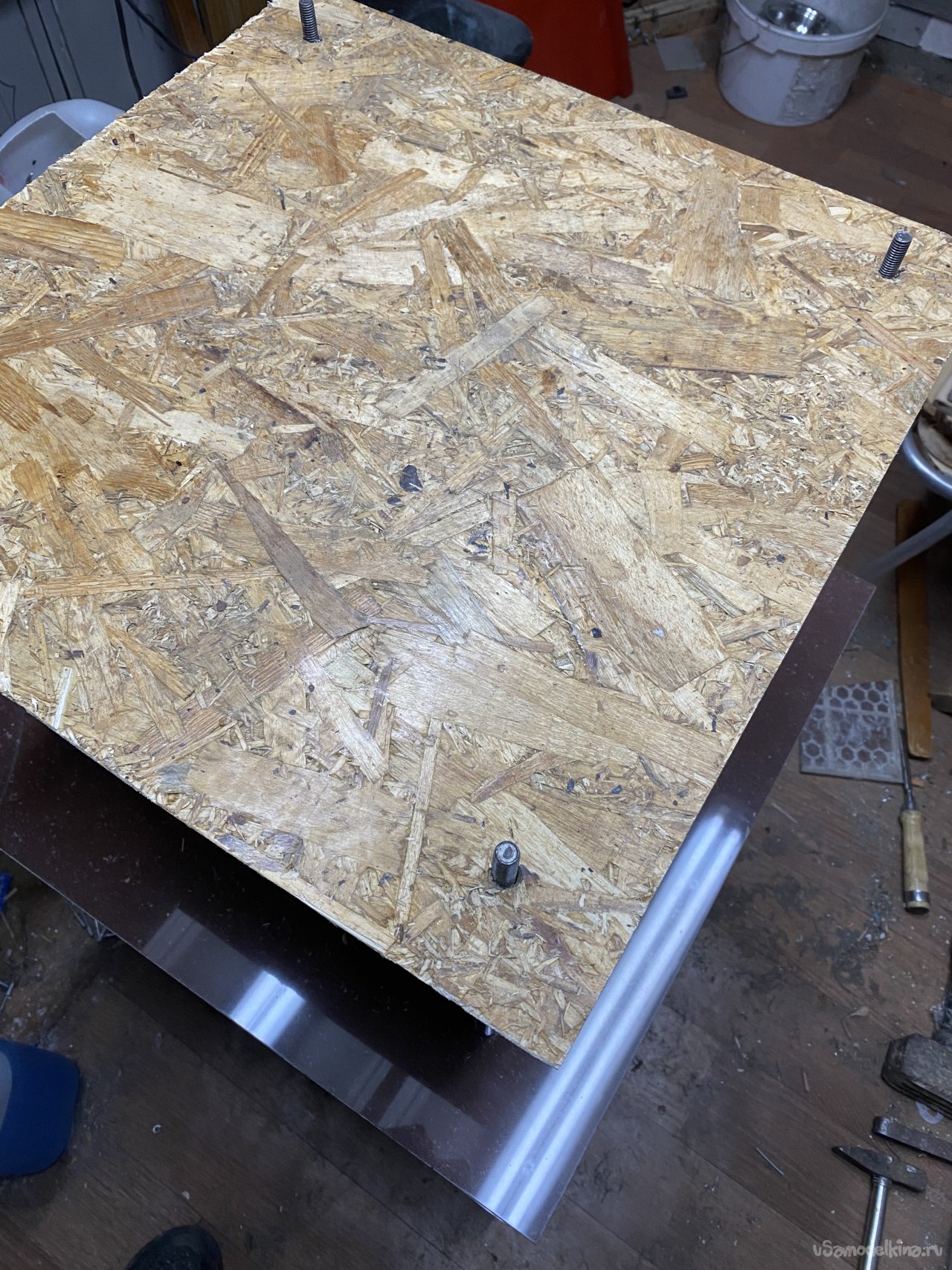

Положив их на плитки (при этом края плитки выступают на 5 см), просверлил отверстия напротив тех, что в плитке, но сверлом на этот раз, 10 мм, а не 12, как в плитке:

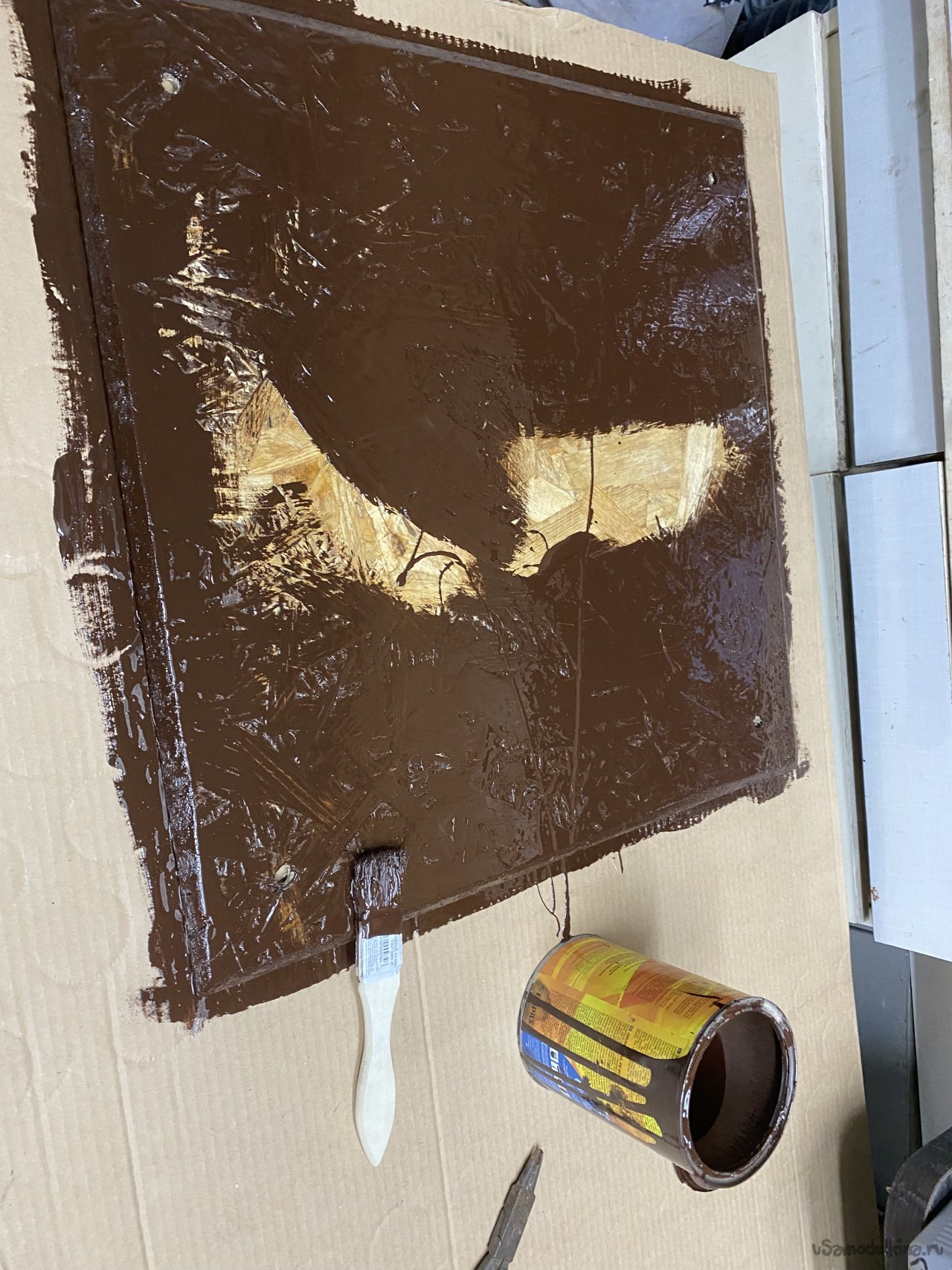

После чего покрасил все заготовки эмалью ПФ-115:

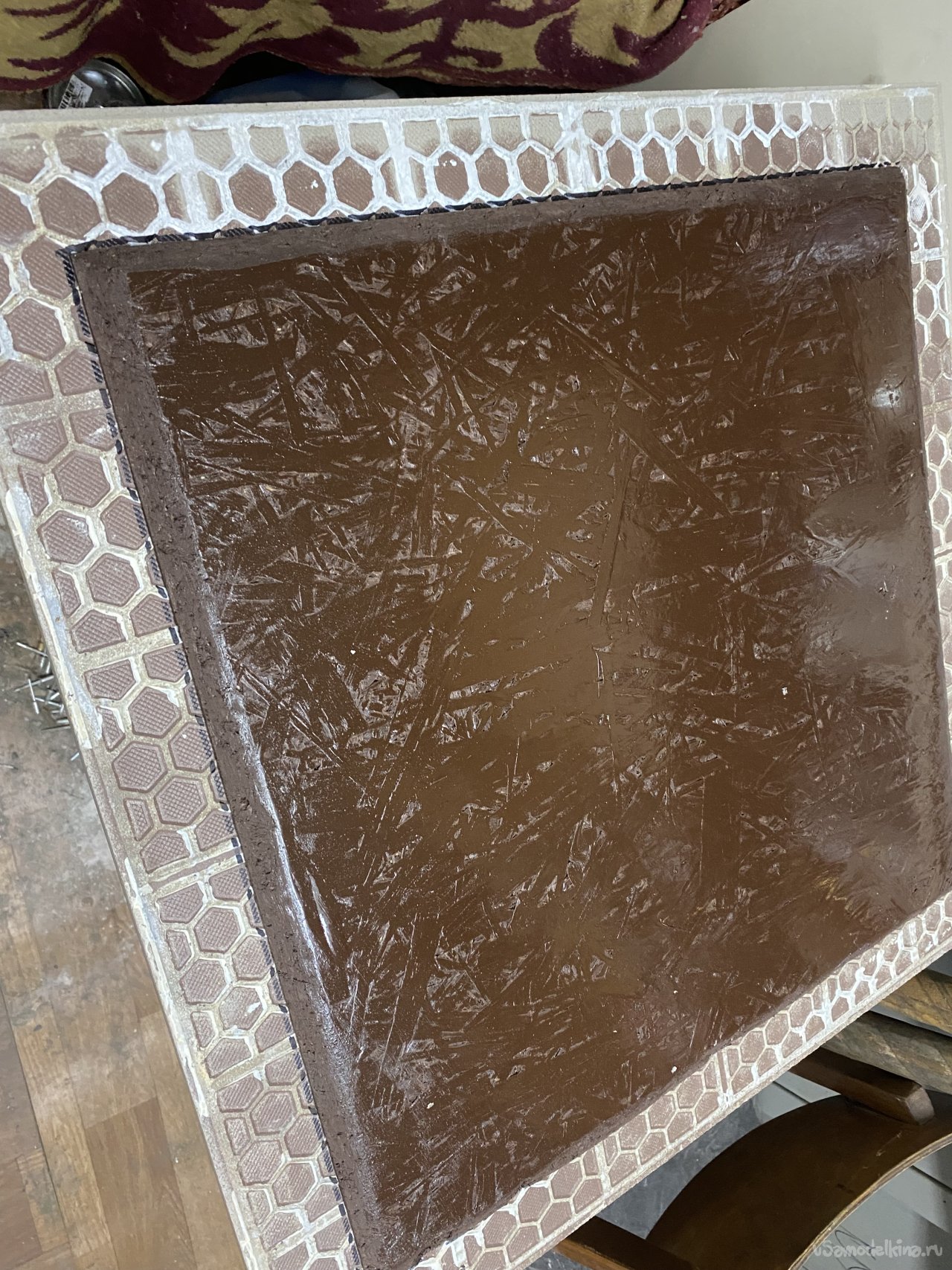

Когда высохли, начал собирать. Деревянные плиты приклеил монтажным строительным клеем к керамограниту.

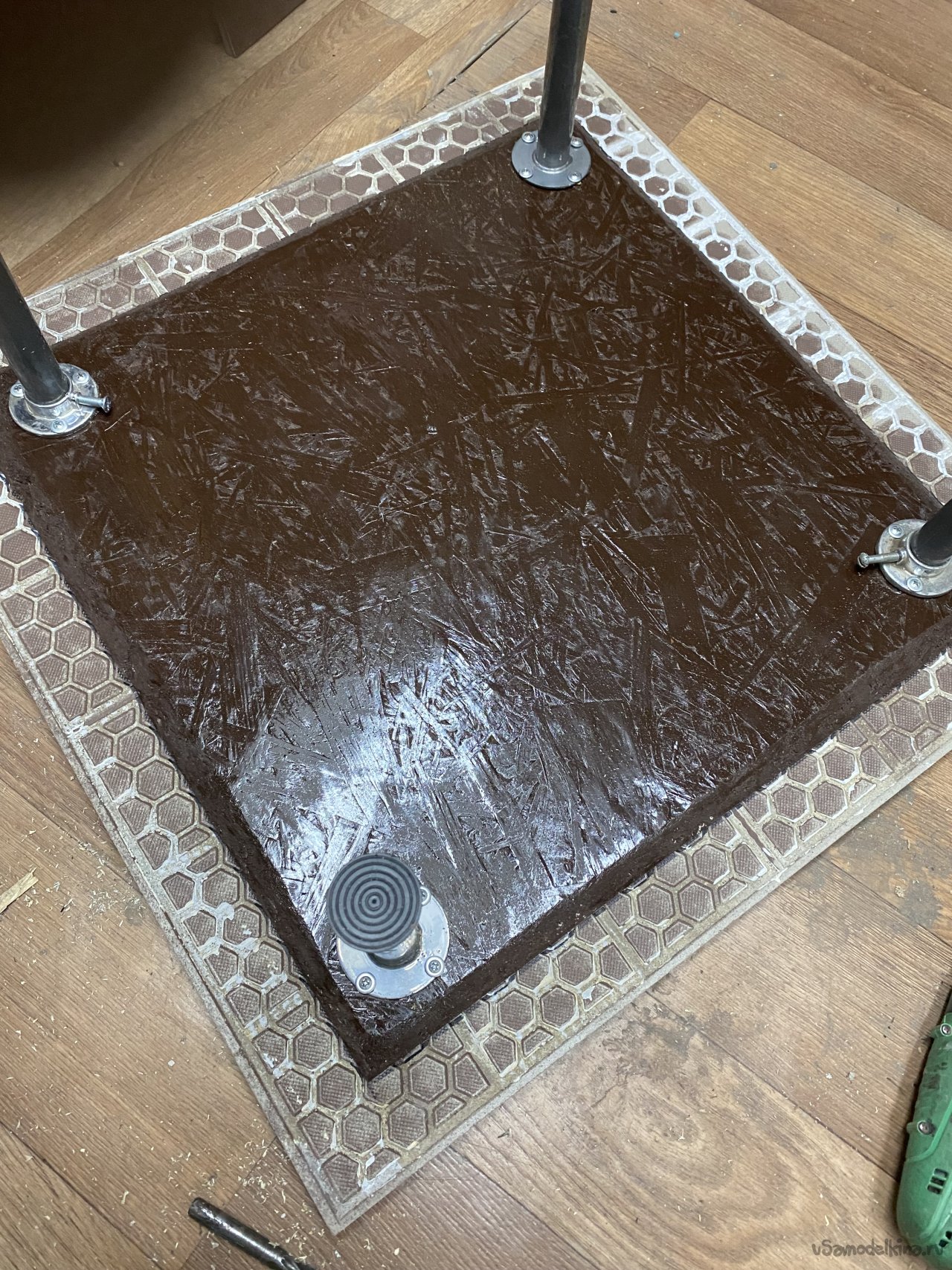

Вставлял в них стойки шпильками в отверстия и прикручивал фланцы шурупами, длиной 10 мм:
Так как отверстия в плитке больше, чем в ОСП, шпилька не прикасается к керамограниту.

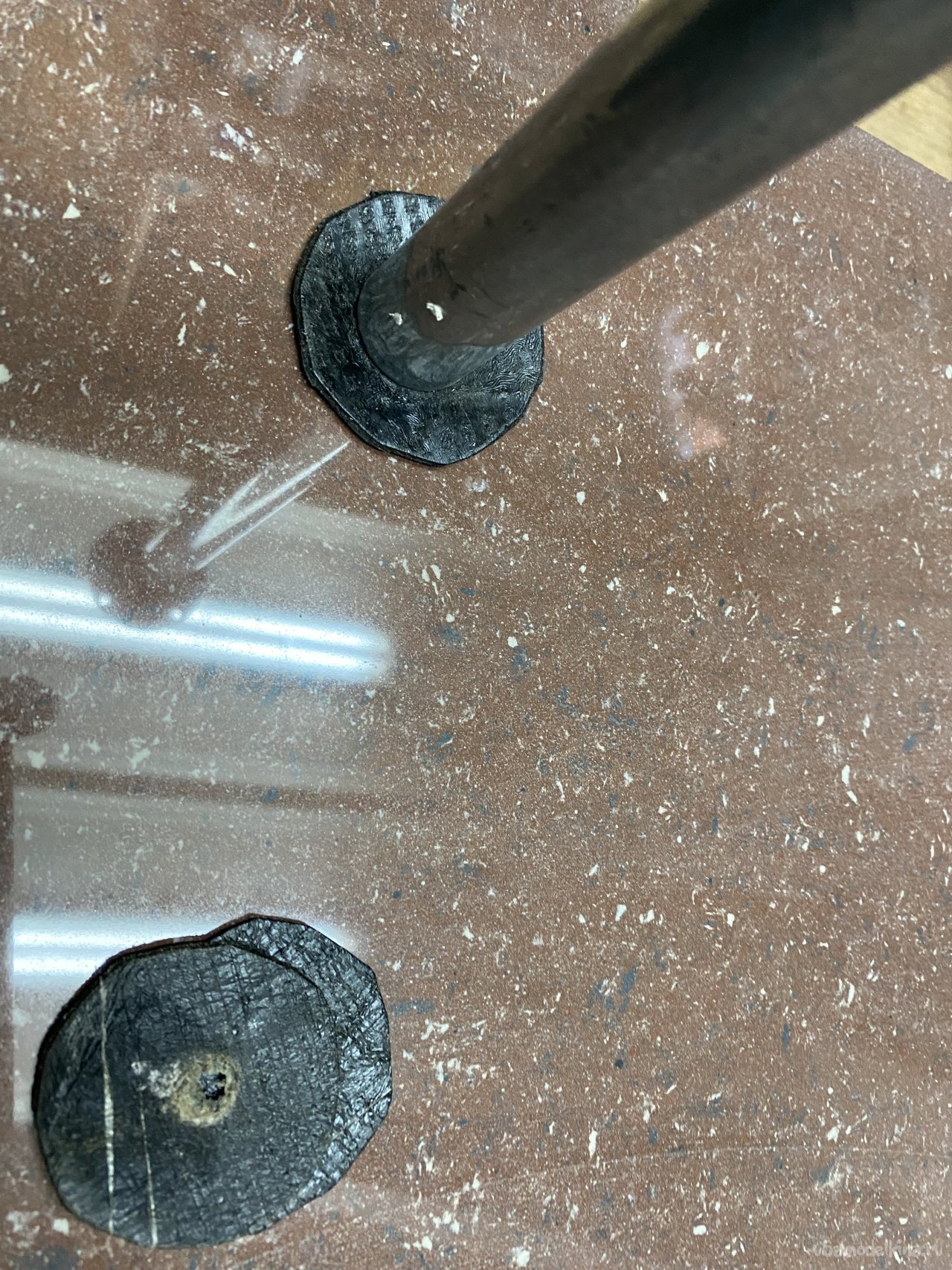

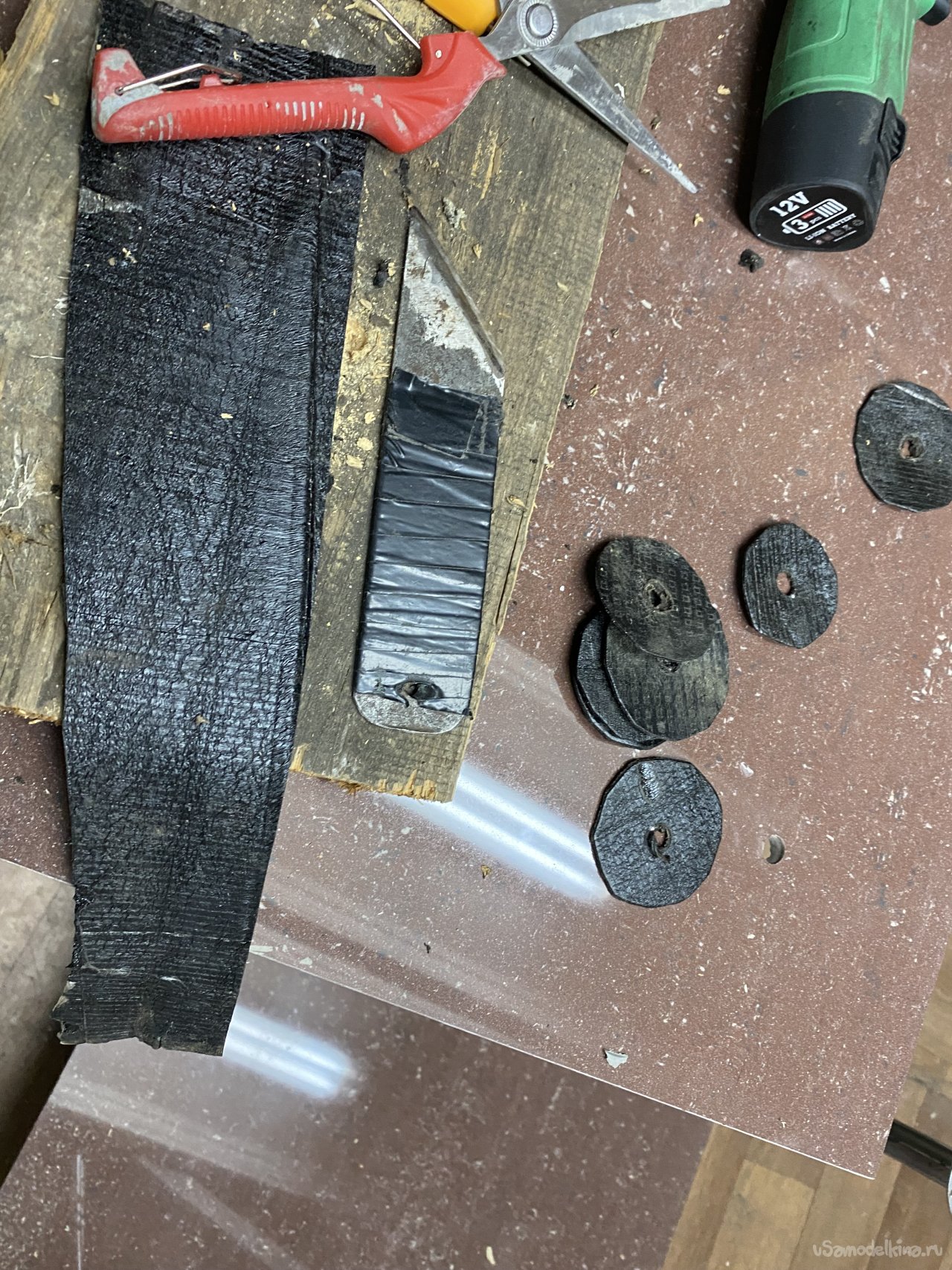

У меня оставались со времён стройки обрезки наплавляемого гидроизола. Из них я навырезал шайб-прокладок:

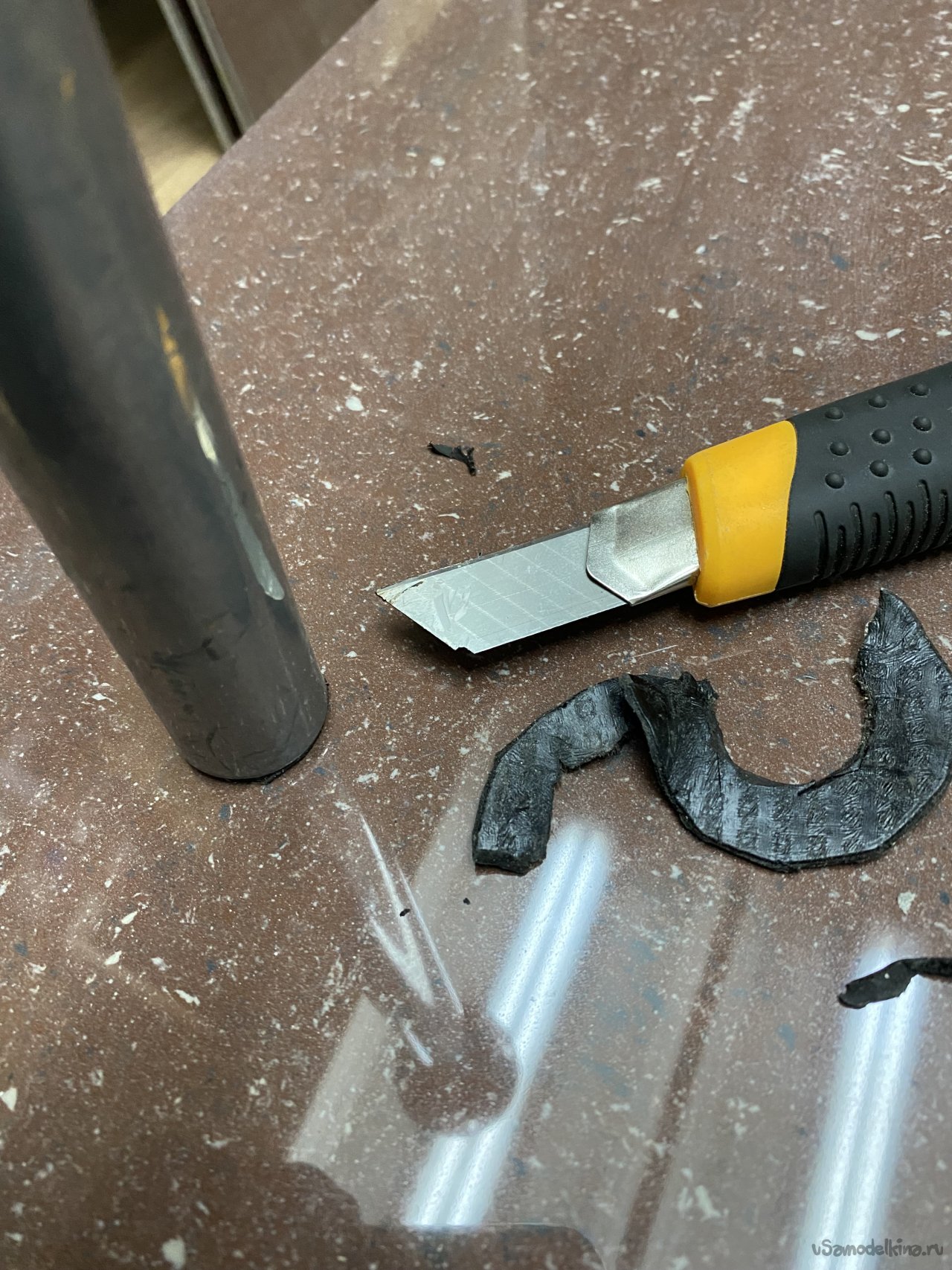

Одевал их на шпильку и обрезал после прикручивания на неё стойки:
Так металл не будет контактировать с плиткой, и она не треснет при излишнем затягивании резьбы, или небольшом перекосе.
Собрал две полки. Третью, последнюю, решил крепить только на клей. Ведь, будет не красиво и не практично, если на верхней площадке будут торчать четыре гайки. Можно, конечно, купить хромированные, или нержавеечные колпачковые гайки.... Но, лучше, всё-токи, будет без них! Поэтому, последнюю деревянную площадку закрепил к фланцам шурупами, а торчащие из отверстий концы шпилек срезал:

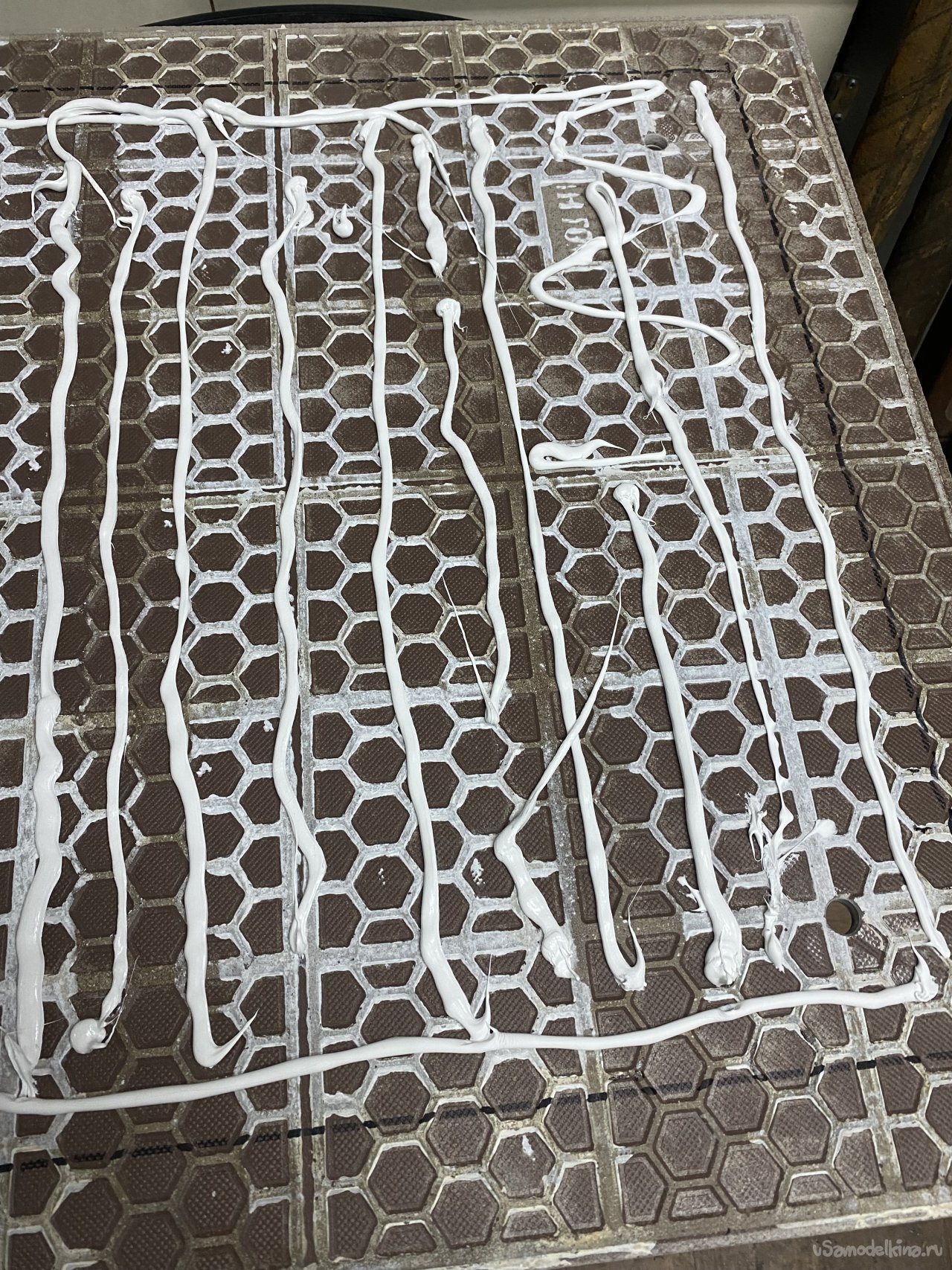

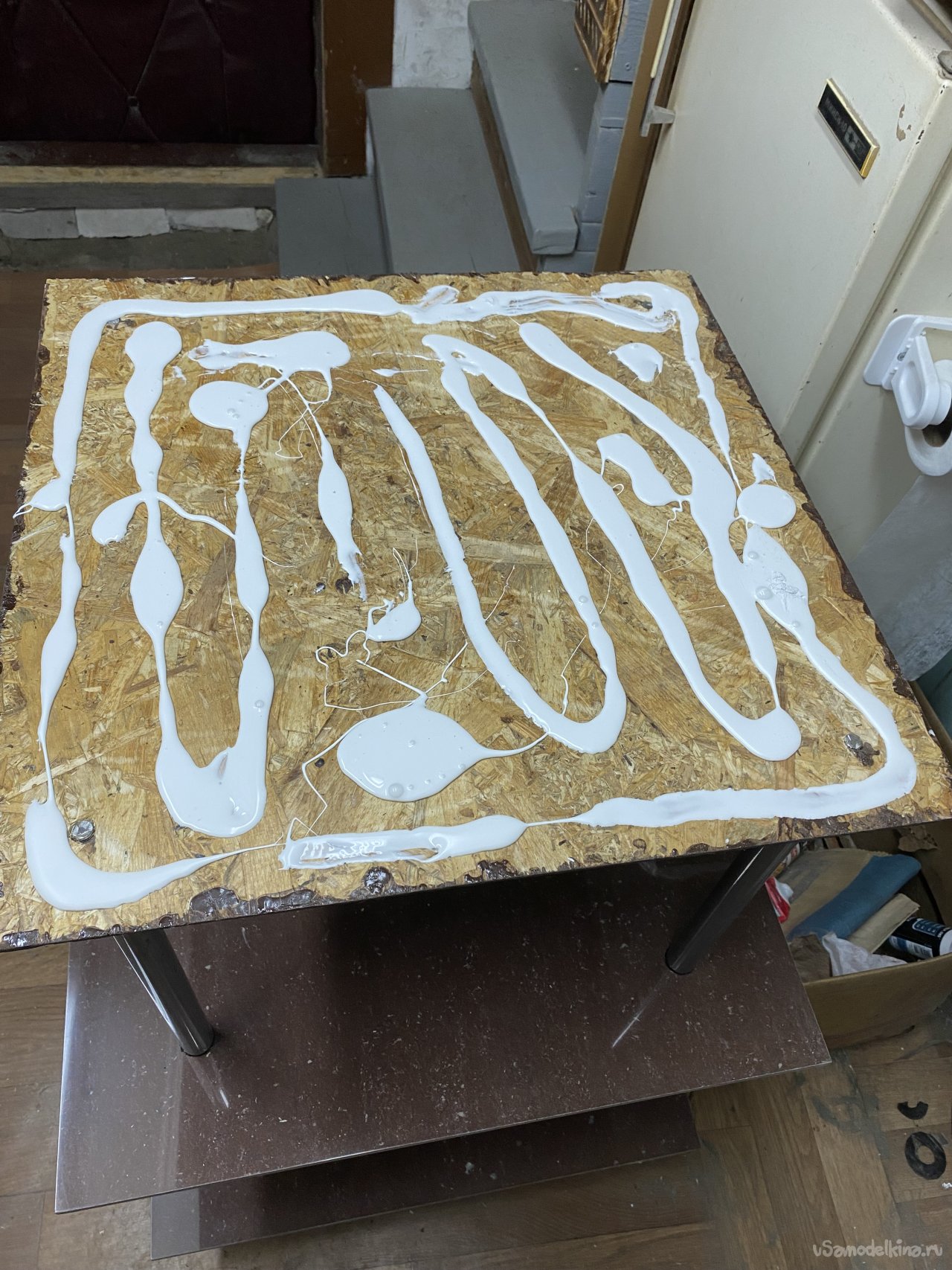

Нанёс клей и приклеил плитку:

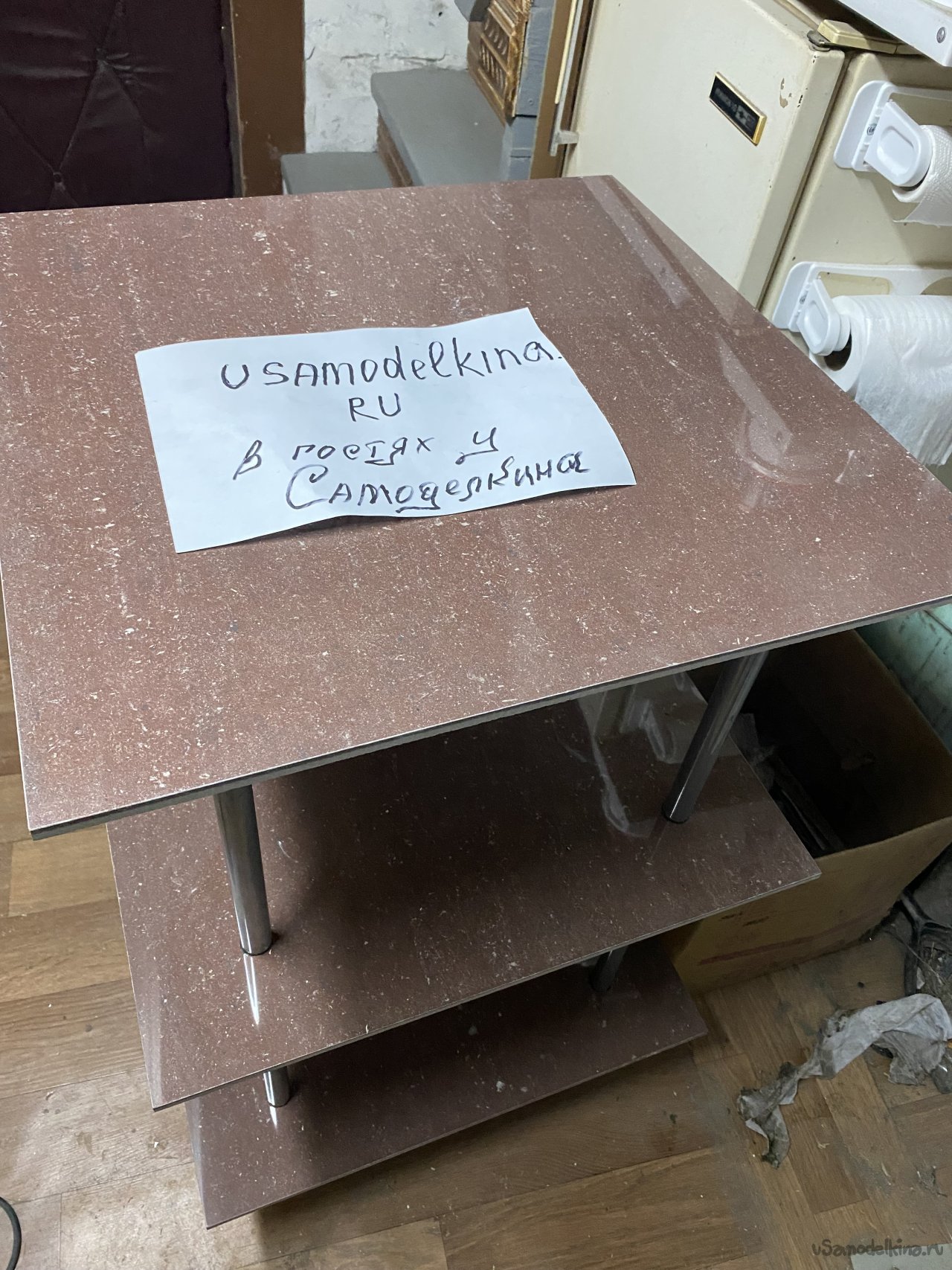

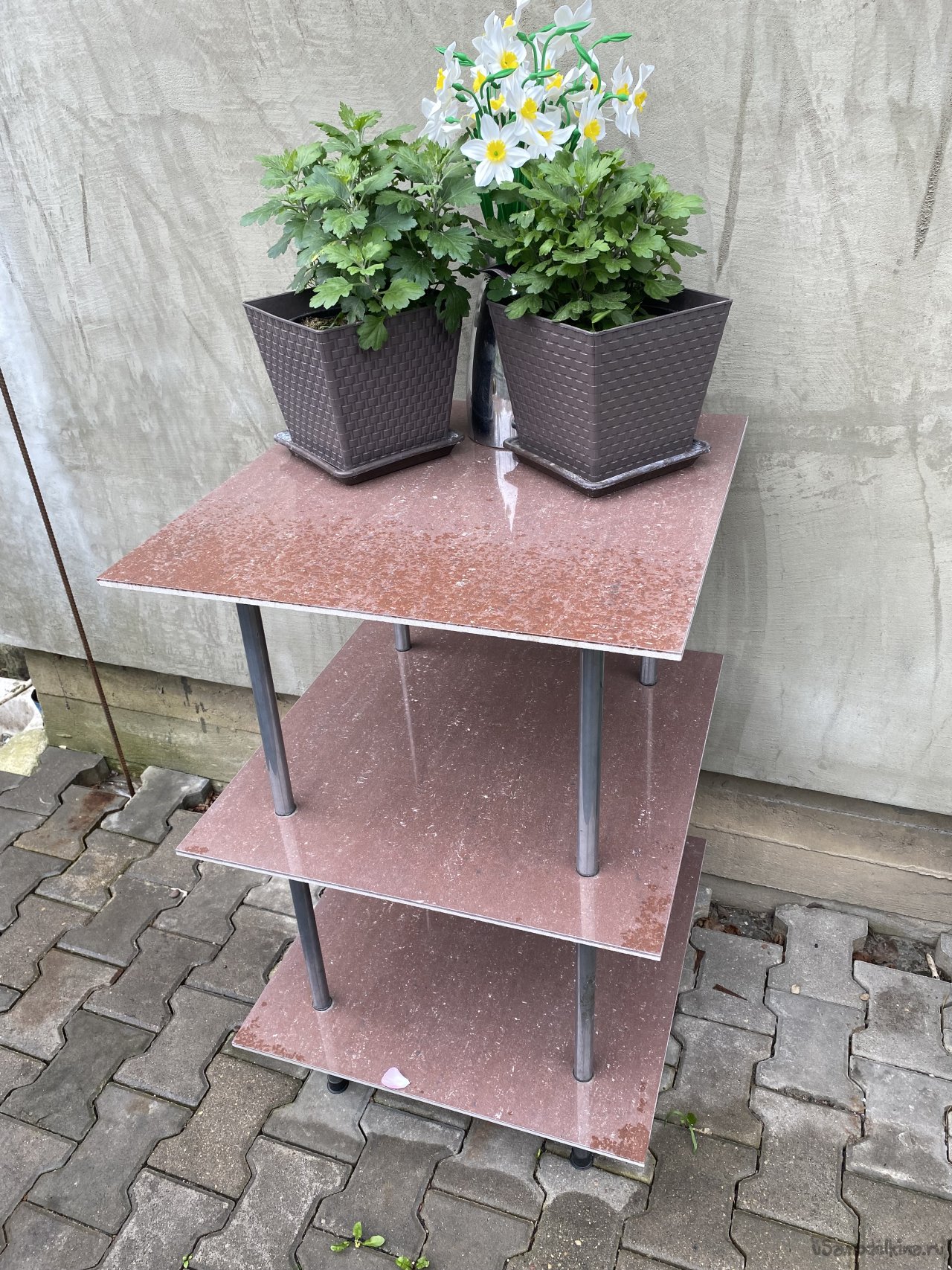

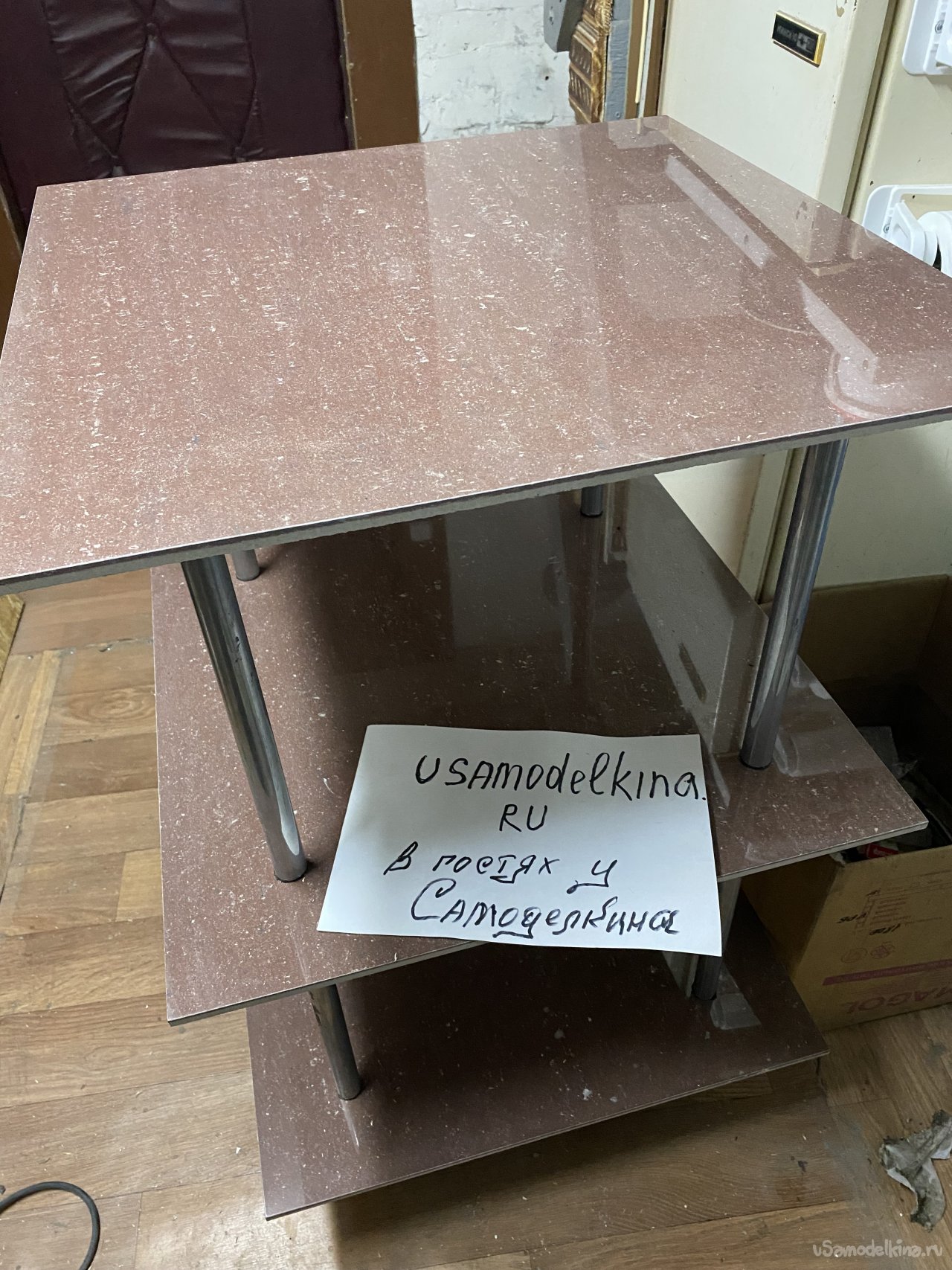

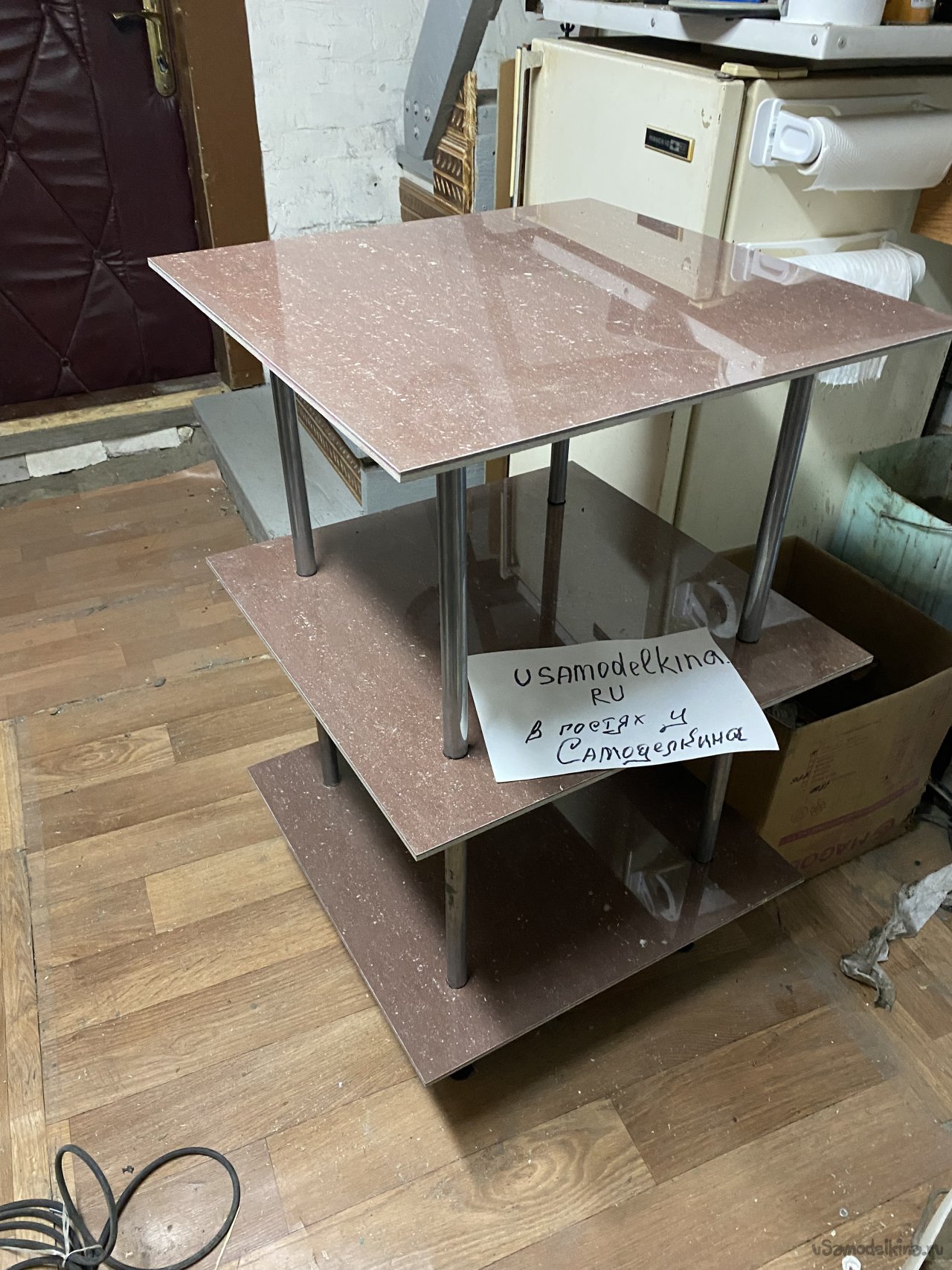

Вот, этажерка и готова!!!

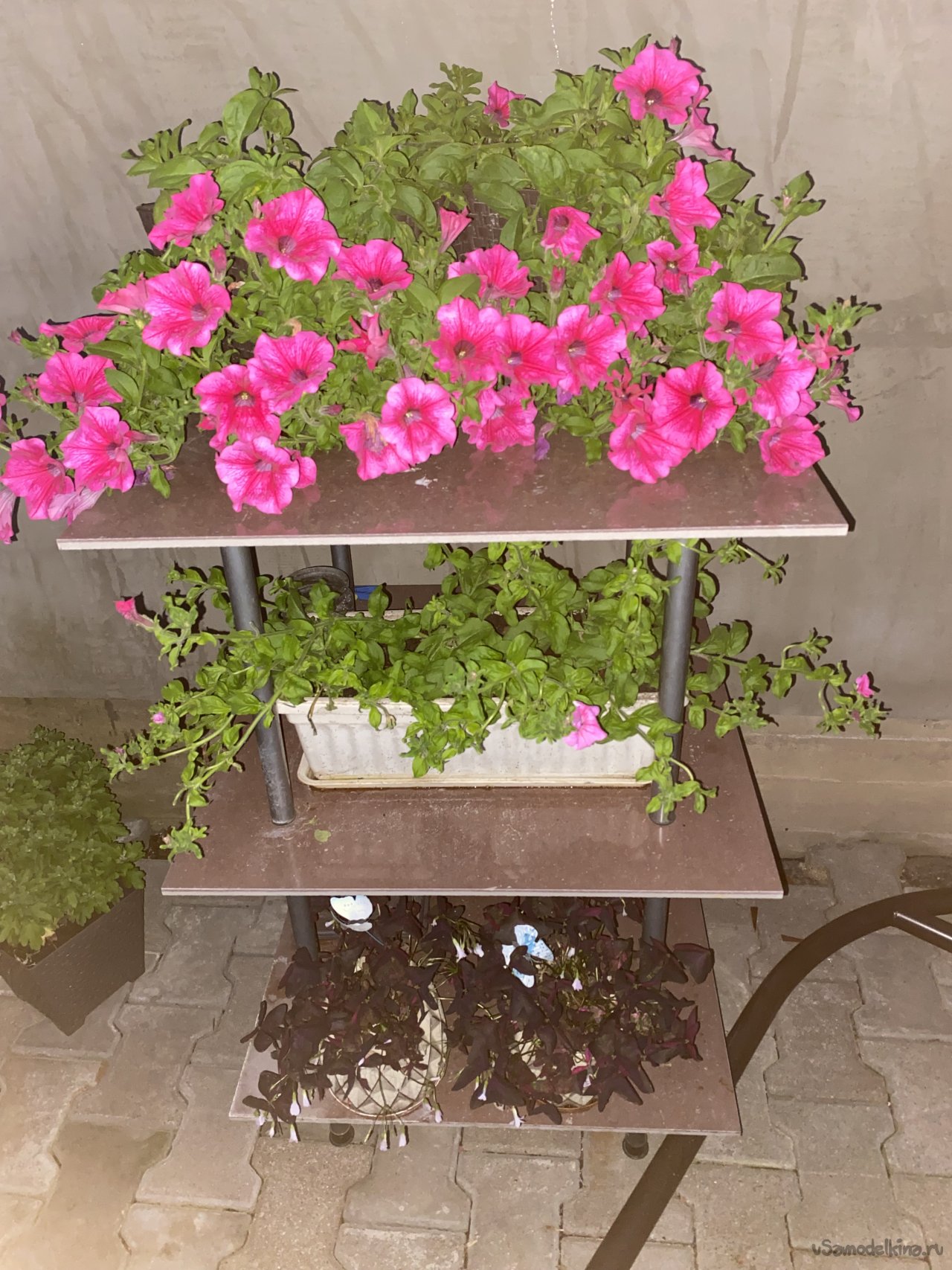

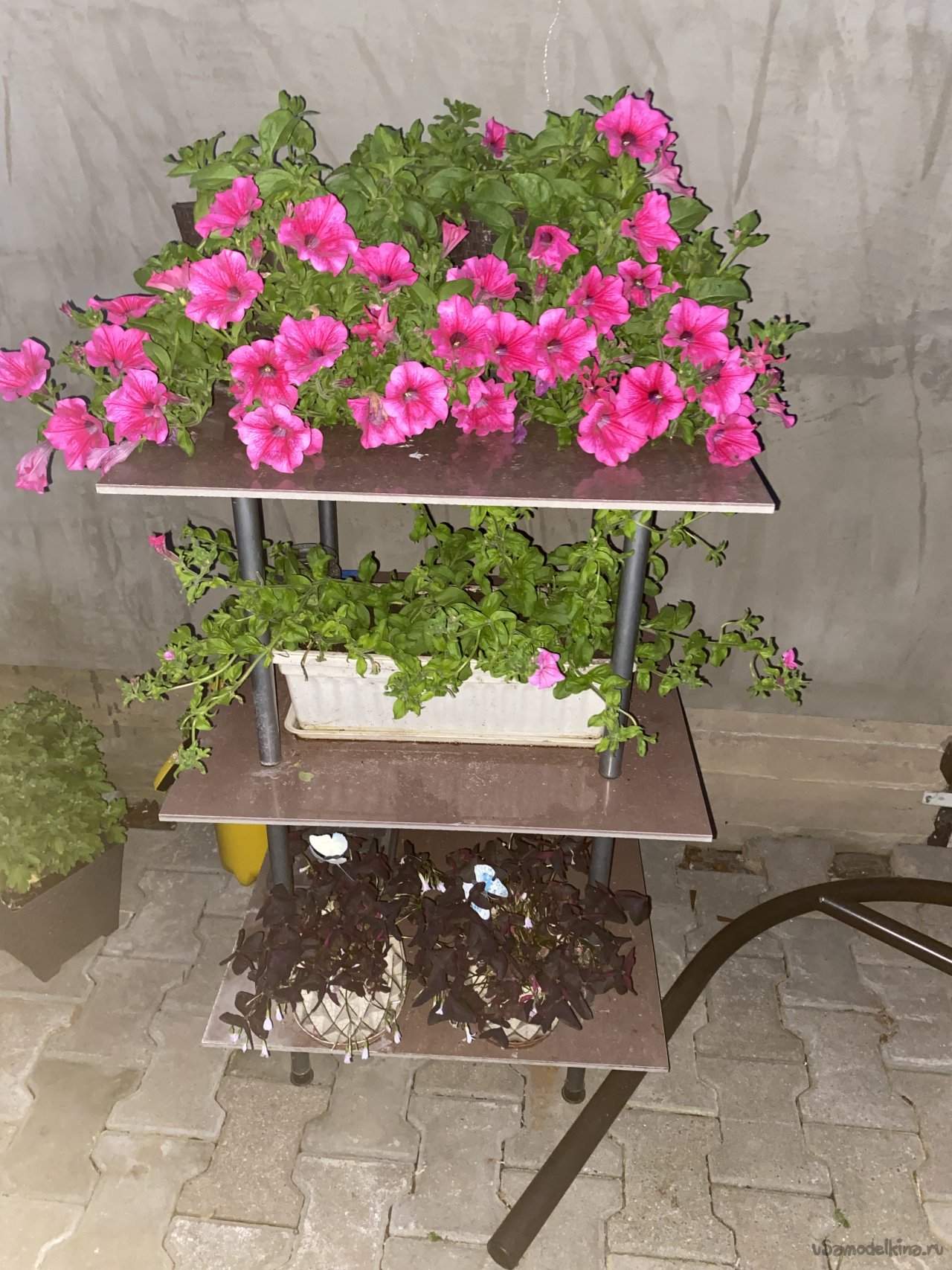

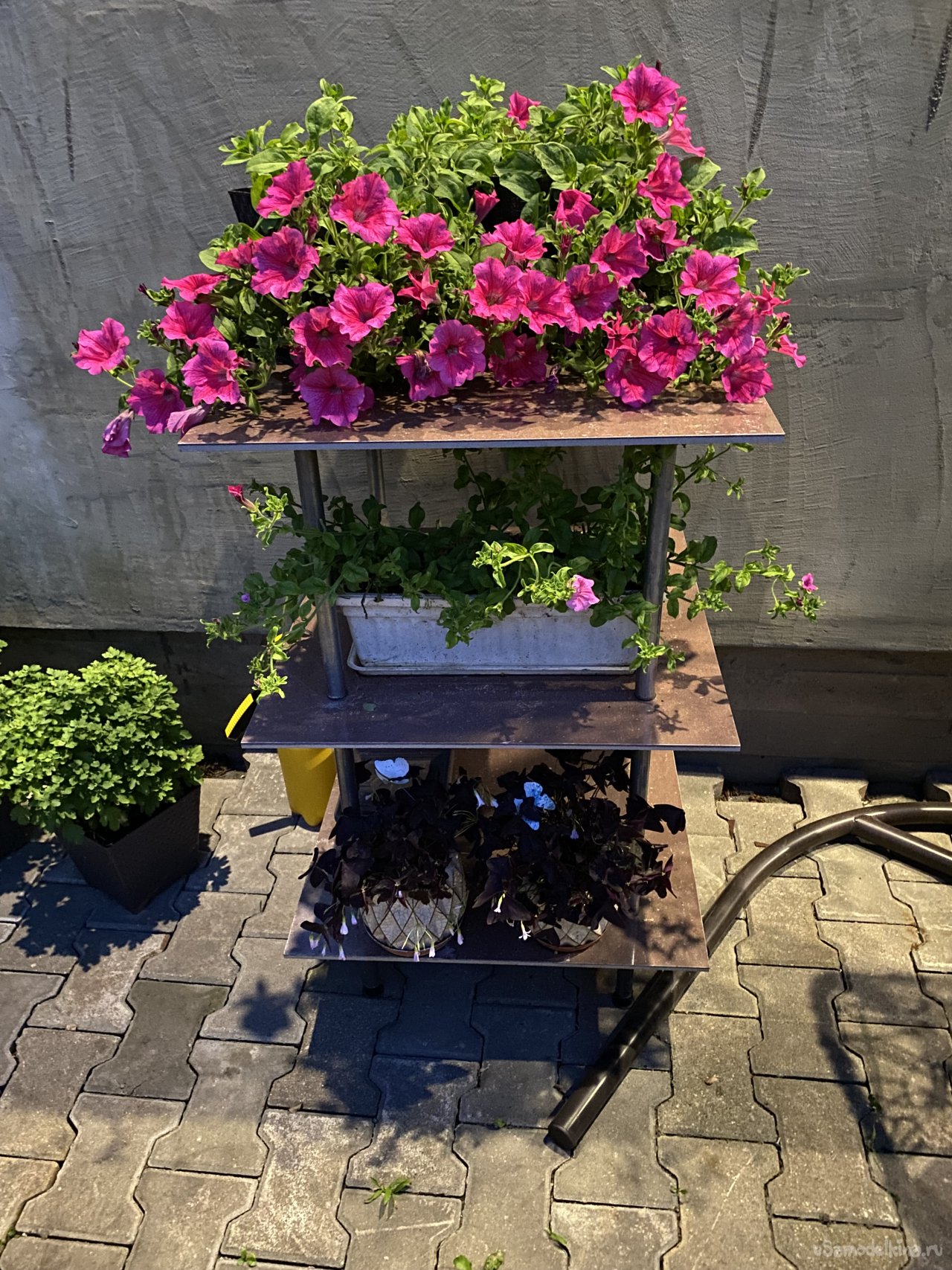

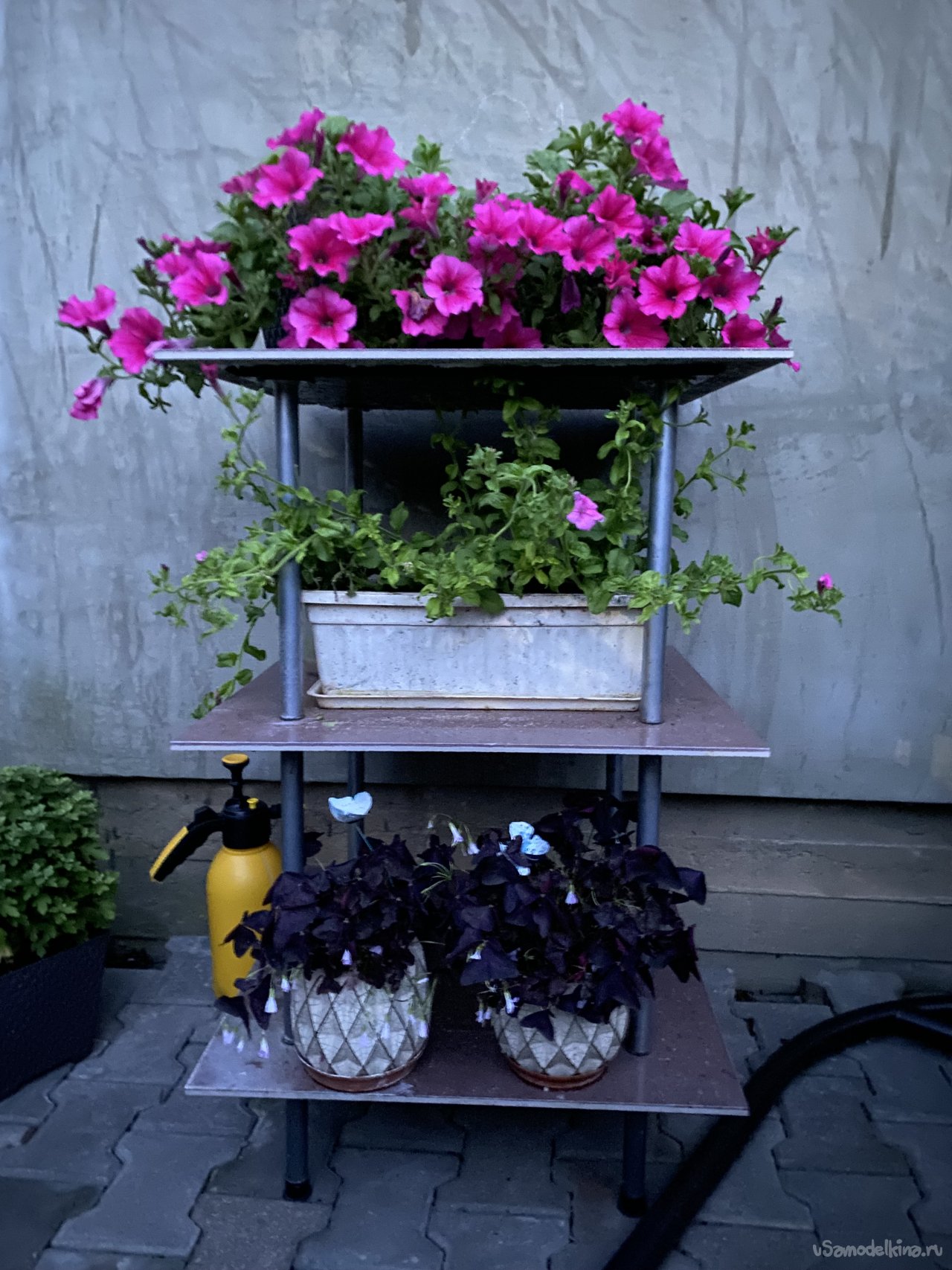

Делал я её, чтобы поставить у мангала, да ни тут то было))) Забрали у меня её под цветочки:
На момент написания этой статьи, она уже пережила зиму на улице. Стояла, накрытая снегом, который потом таял. Ни на целостность, ни на внешний вид это никак не повлияло.
