Делаем Click Quick Button своими руками

Делаем Click Quick Button своими руками

В последнее время популярностью стал пользоваться гаджет под названием Click Quick Button. Это физическая кнопка, которую можно подключить к мобильному телефону или планшету. Кнопка вставляется в разъем для наушников и позволяет выполнять определенные действия, например, включить светодиодную вспышку, запустить камеру и так далее. Предлагаем изготовить такой гаджет собственноручно.

А начать советуем с просмотра авторского видеоролика



Итак, нам понадобится:
- клеевой пистолет;
- паяльник;
- термоусадка;
- тактовая кнопка;
- мини-джек на 3.5 мм;
- тестер;
- мобильный телефон.
Делаем Click Quick Button своими руками

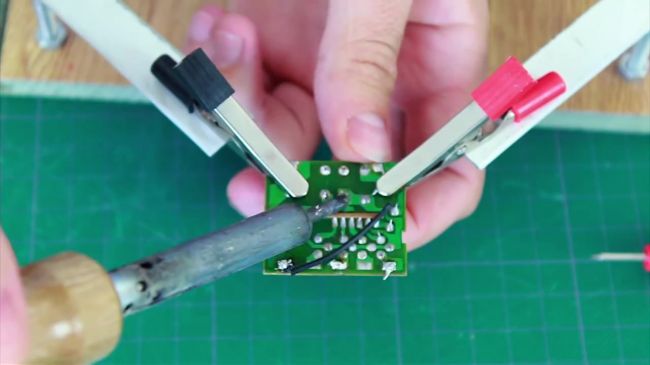

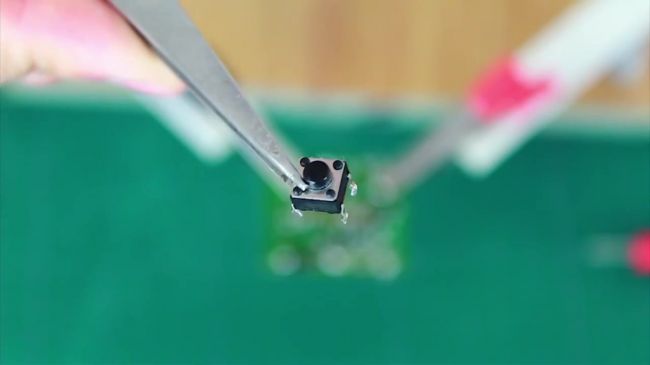

Тактовую кнопку, по словам автора, можно выпаять из какой-то старой и ненужной платы. С этого и следует начать изготовление гаджета.
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками

После выпаивания тактовой кнопки из платы хорошенько зачищаем мини-джек.
Делаем Click Quick Button своими руками

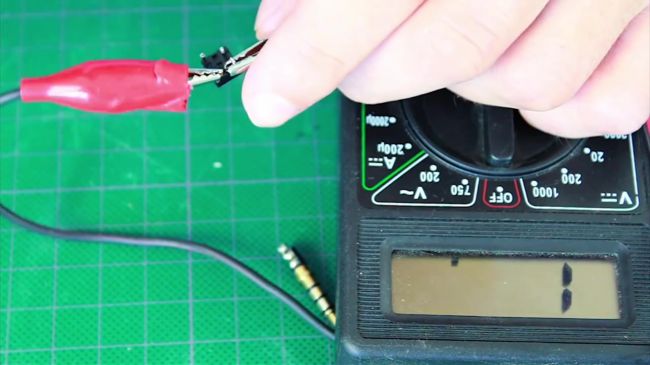

Поскольку у тактовой кнопки четыре лапки, следует определить, какие из них являются рабочими. Для этого берем тестер, переключаем на сопротивление, подключаем к двум лапкам кнопки и нажимаем на нее. Если тестер покажет замыкание при нажатии, значит мы выбрали правильную пару.

Остальные две лапки откусываем кусачками.
Делаем Click Quick Button своими руками

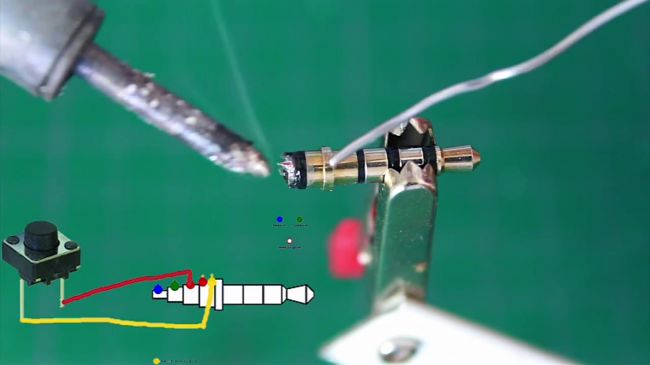

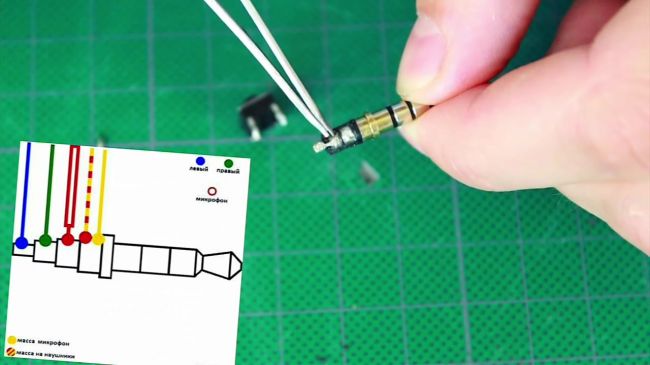

Перейдем к сборке. Мини-джек имеет четыре выхода – масса, выход под микрофон, а также левый и правый каналы. Тактовую кнопку необходимо припаять к массе и выходу для микрофона.
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками

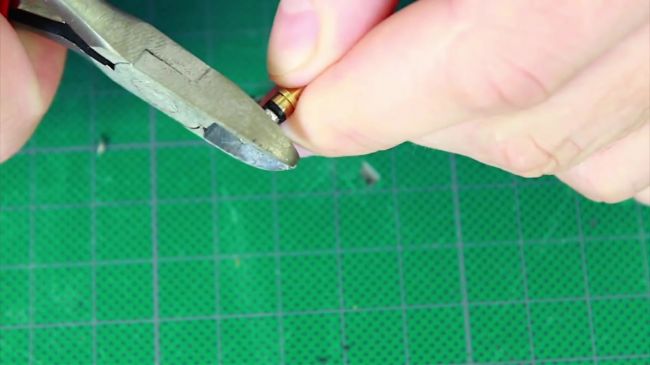

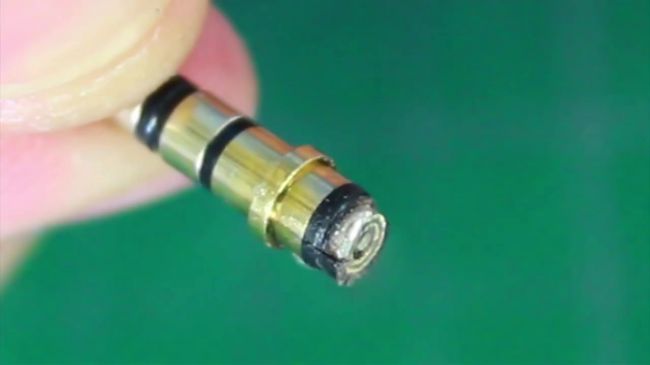

Так как верхние каналы не нужны, их можно откусить кусачками, дабы освободить место под кнопку.
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками

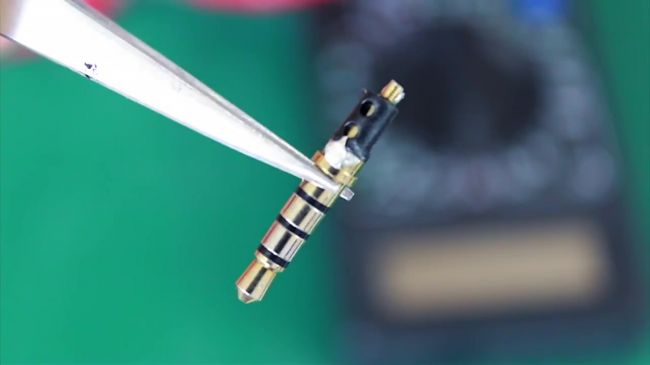

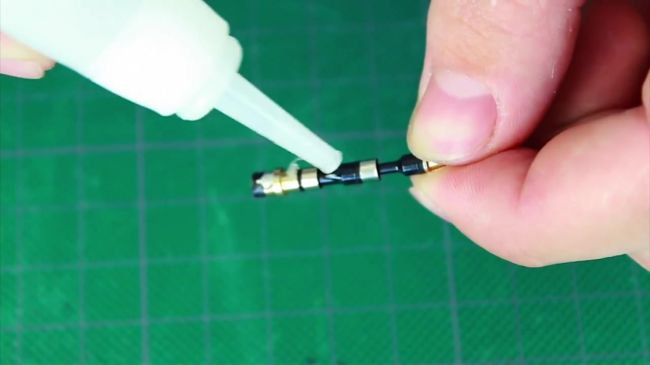

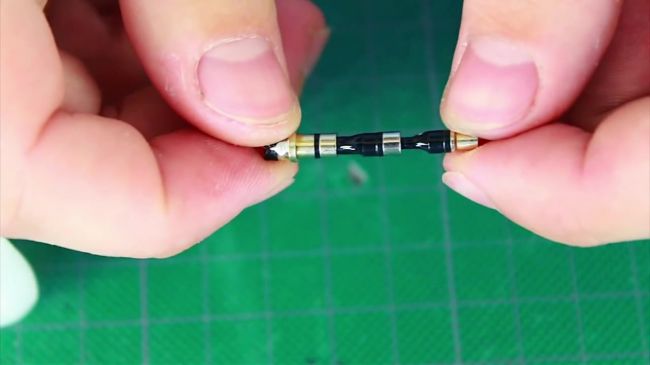

Чтобы отдельные части мини-джека случайно не остались в разъеме мобильного телефона, капаем между ними пару капель суперклея.
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками

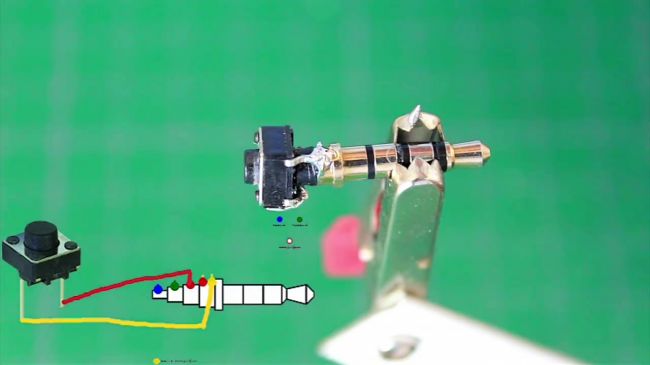

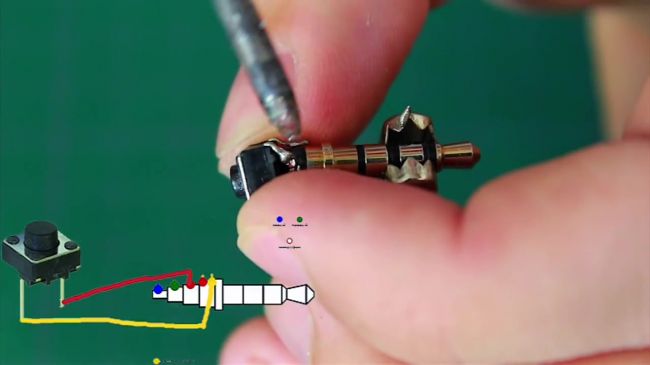

Припаиваем кнопку к мини-джеку.
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками

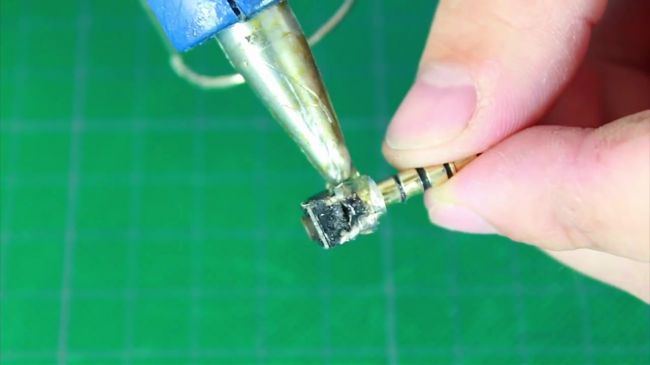

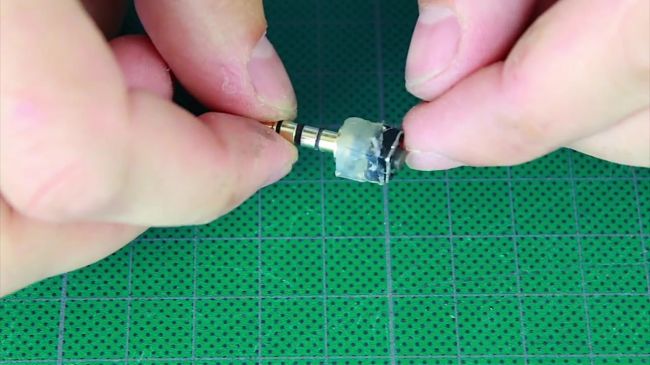

Хорошенько изолируем место пайки термоклеем.
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками
Делаем Click Quick Button своими руками

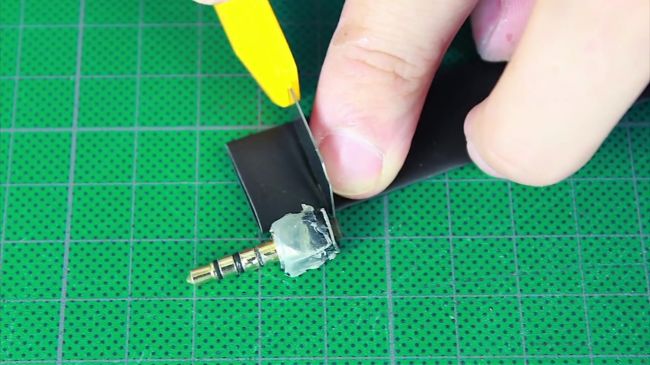

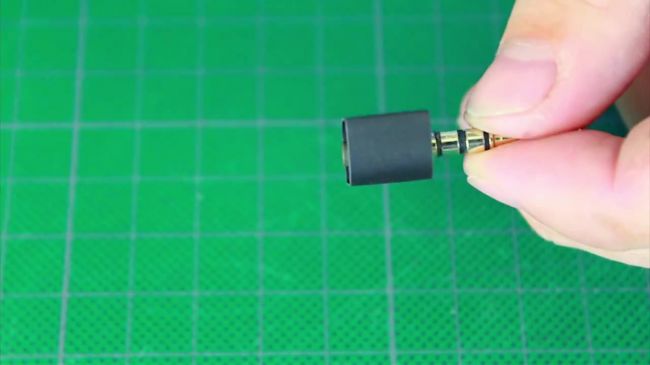

Надеваем термоусадку и фиксируем.
Делаем Click Quick Button своими руками

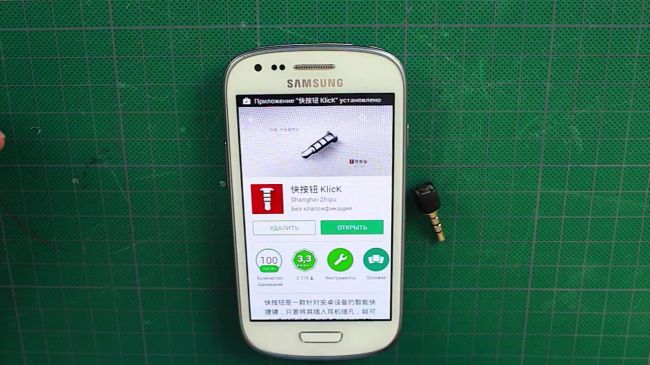

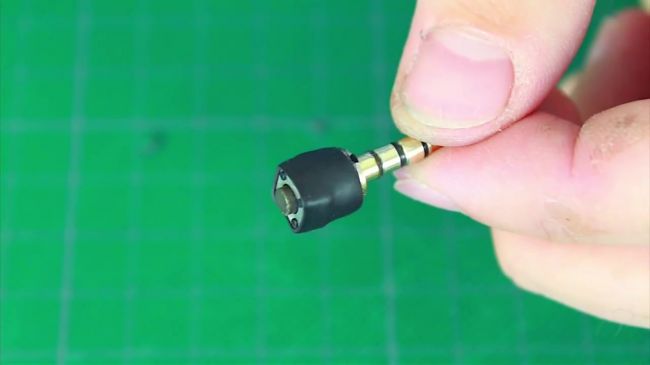

Наш Click Quick Button готов. Отметим, что для его работы нужно скачать специальное приложение из магазина Play Market. Для этого достаточно запустить Play Market и в строке поиска написать слово click. Ниже вы можете увидеть скриншот страницы скачивания с иконкой необходимого приложения.

После установки нужно запустить приложение, вставить кнопку в разъем для наушников и начать программирование. Скачанное из Play Market приложение позволяет запрограммировать запуск определенных программ при одном, двух и трех нажатиях на кнопку.скачать dle 11.1смотреть фильмы бесплатно
