Супер гаджет для проверки транзисторов собирается за 10 минут

Конечно можно купить, заказать в поднебесной, но своими руками… Проверяет транзисторы любого типа, простота, надежность и не маловажный фактор –бюджетность.

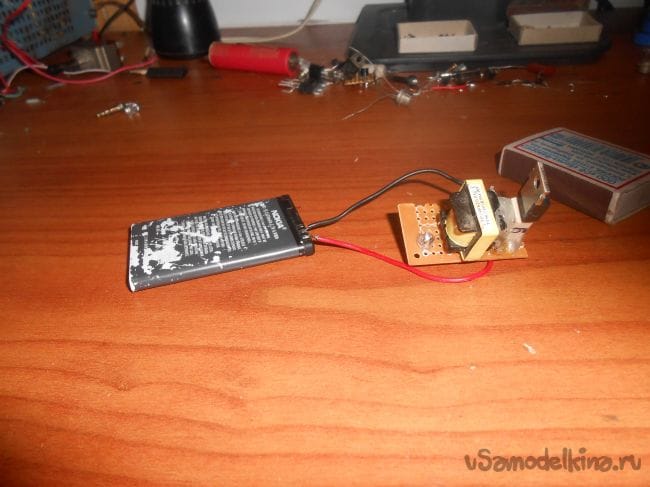

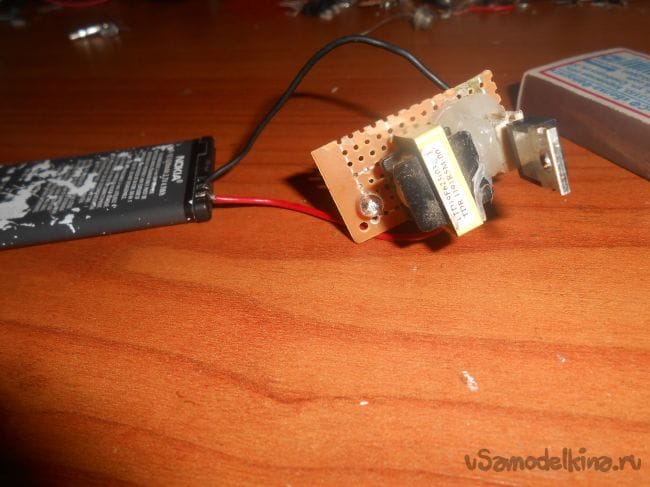

Простейшая схема, 4 элемента и БП (АКБ от старого телефона 3,7 вольта):
Супер гаджет для проверки транзисторов собирается за 10 минут

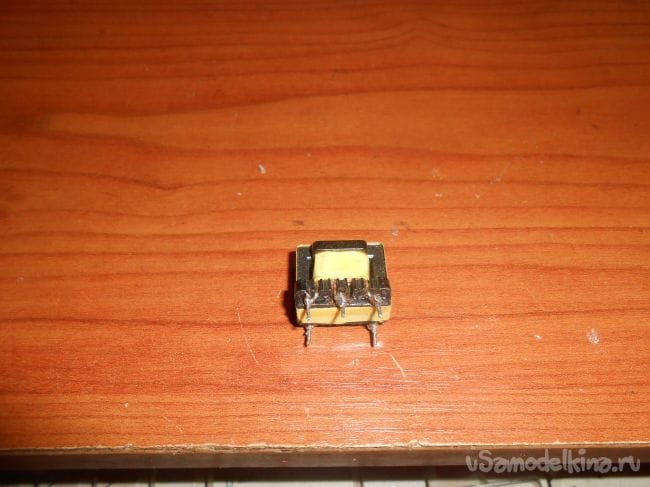

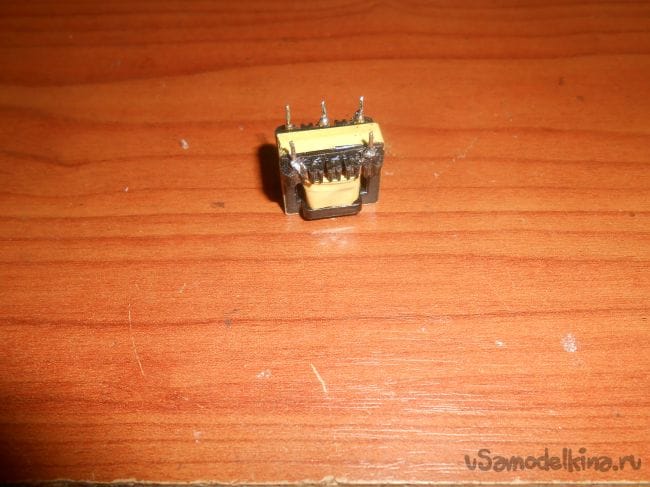

Трансформатор с АТХ от БП компьютера

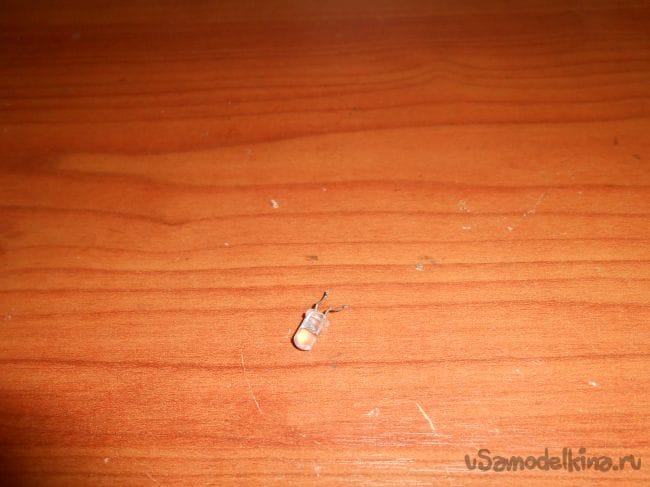

Светодиод , любой какой на вас посмотрит

Два резистора на 100 Ом , один ограничительный мощность не имеет значения, как и полярность светодиода.

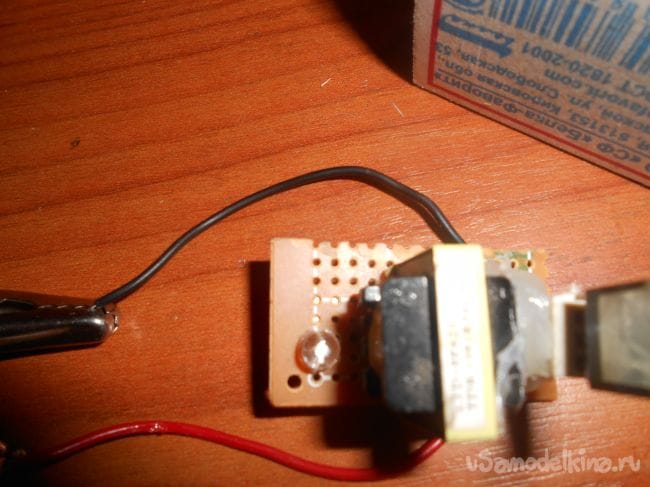

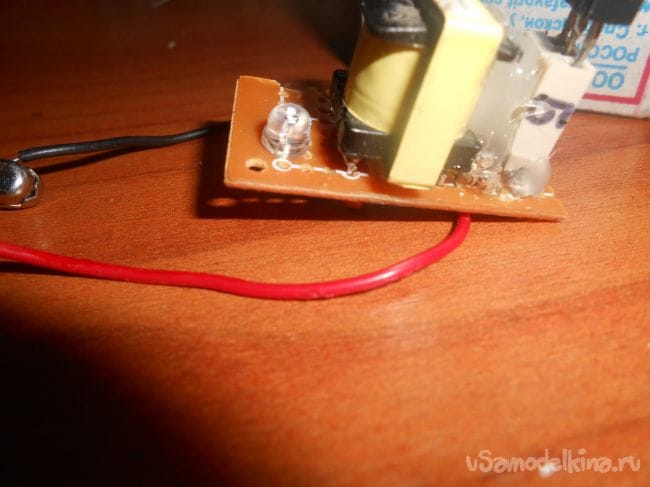

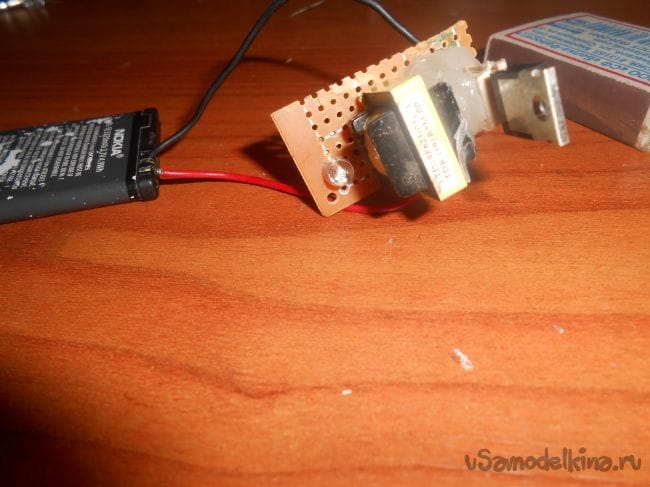

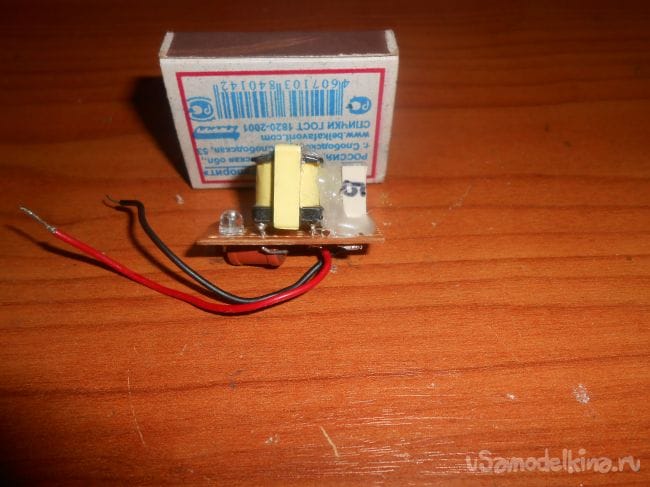

В насадку вставляется транзистор, если светодиод загорелся, то все Гуд, если не загорелся то не совсем Гуд, даже очень… Важно не путать полярность.

А транзисторы с обратной проводимостью проверяются так же, только полярность меняется (переверните на оборот). Удачи!
