    Привет дорогие друзья самодельщики!

    У нас уже давненько не было самоделок из-за моего отсутствия, а отсутствовал я из-за важных дел и хочу сказать что за всё это время я ни разу не включал паяльник. Но теперь всё изменилось и я буду стараться выпускать статьи по самоделкам каждый день, сегодня у нас будет преобразователь на базе германиевого транзистора для светодиода, самая главная фишка данного преобразователя это простота и надёжность



    КОМПОНЕНТЫ

    Для сборки нам понадобится:

    1. Транзистор
    2. Ферритовый трансформатор или дроссель
    3. Резистор

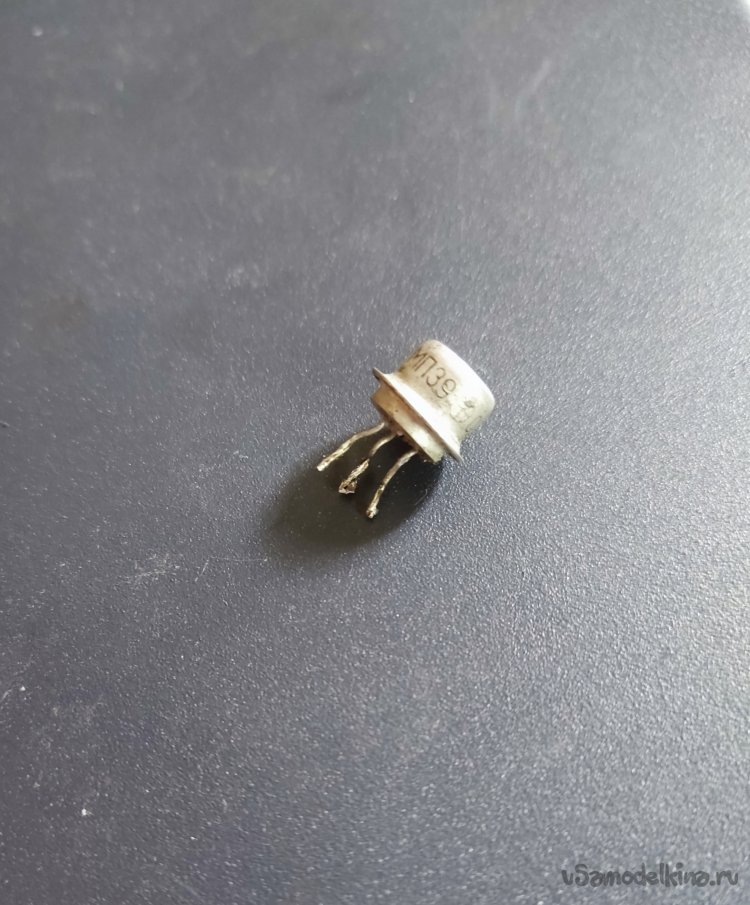

    Транзистор в схеме выполняет роль ключа. В схеме я буду использовать советский германиевый транзистор PNP структуры МП39. Вы можете использовать любой другой с похожими характеристиками, даже NPN, но в таком случае схему придётся перевернуть


    Характеристики у транзистора такие:

    • Рассеиваемая мощность: 150мВт
    • Максимальная частота работы: 500кГЦ
    • Максимальный рабочий ток: 30мА
    • hFе: 20

    Из-за низкой частоты работы германиевых транзисторов некоторые транзисторы могут плохо работать в этой схеме, советую использовать транзистор с частотой как минимум 100кГЦ и больше

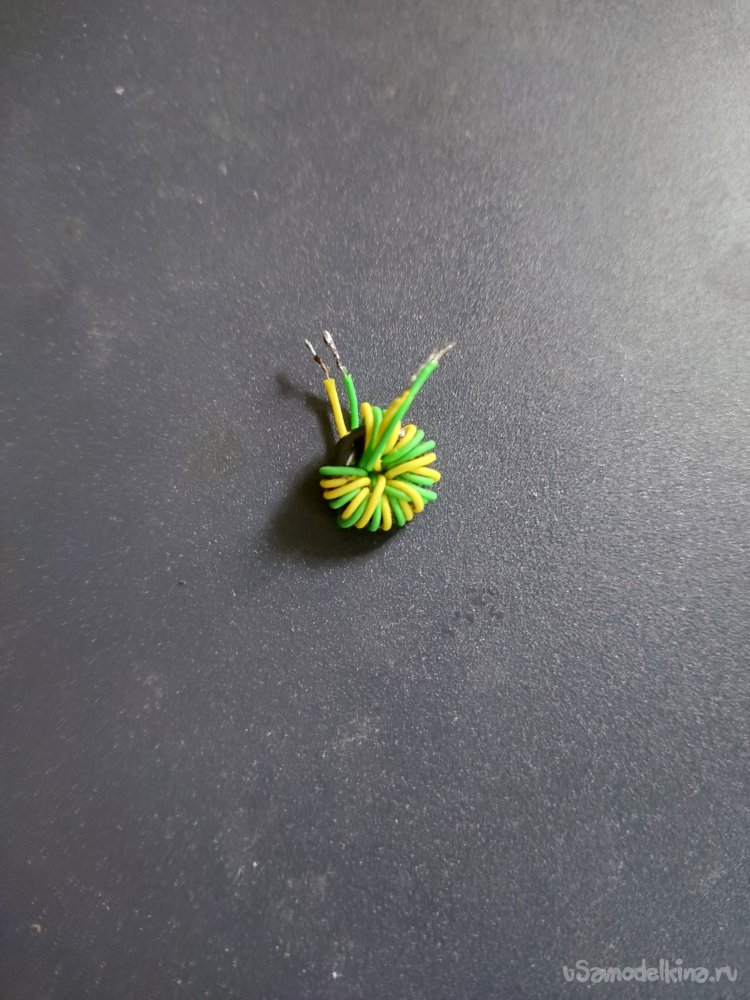

    Ферритовый трансформатор у меня будет колечко диаметром 10мм, на него нужно намотать 30 витков с отводом от середины, для намотки я использовал два провода разных цветов чтобы не перепутать, противоположные концы с разных сторон нужно спаять


    Из-за относительно высокой индуктивности трансформатора и высокой частоты происходит самоиндукция и напряжение увеличивается

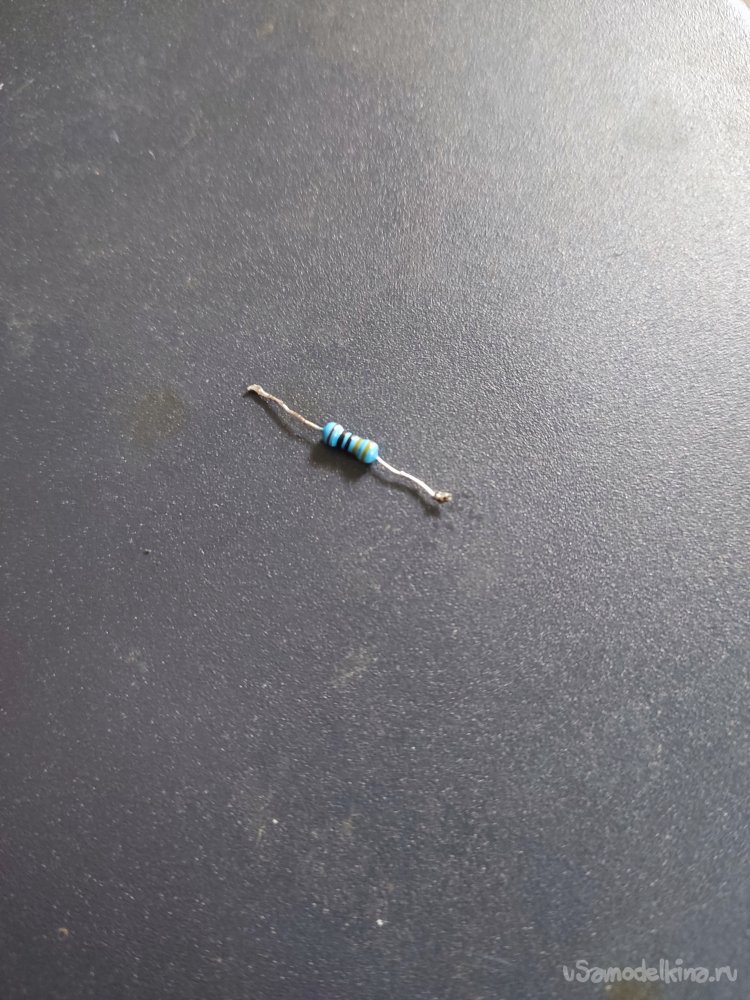

    Резистор будет ограничивать ток базы, у меня будет резистор сопротивлением 330 Ом и рассеиваемой мощностью 0,25 Ватт, хотя рассеиваемая мощность не важна, важно сопротивление, оно для каждого транзистора разное и зависит от hFe транзистора и нужной мощности, если у вас такой же транзистор как у меня можно взять резистор от 100 до 500 Ом


    СБОРКА:

    Когда все компоненты у нас готовы приступим к сборке преобразователя, собирать будем по схеме чтоб всё было правильно

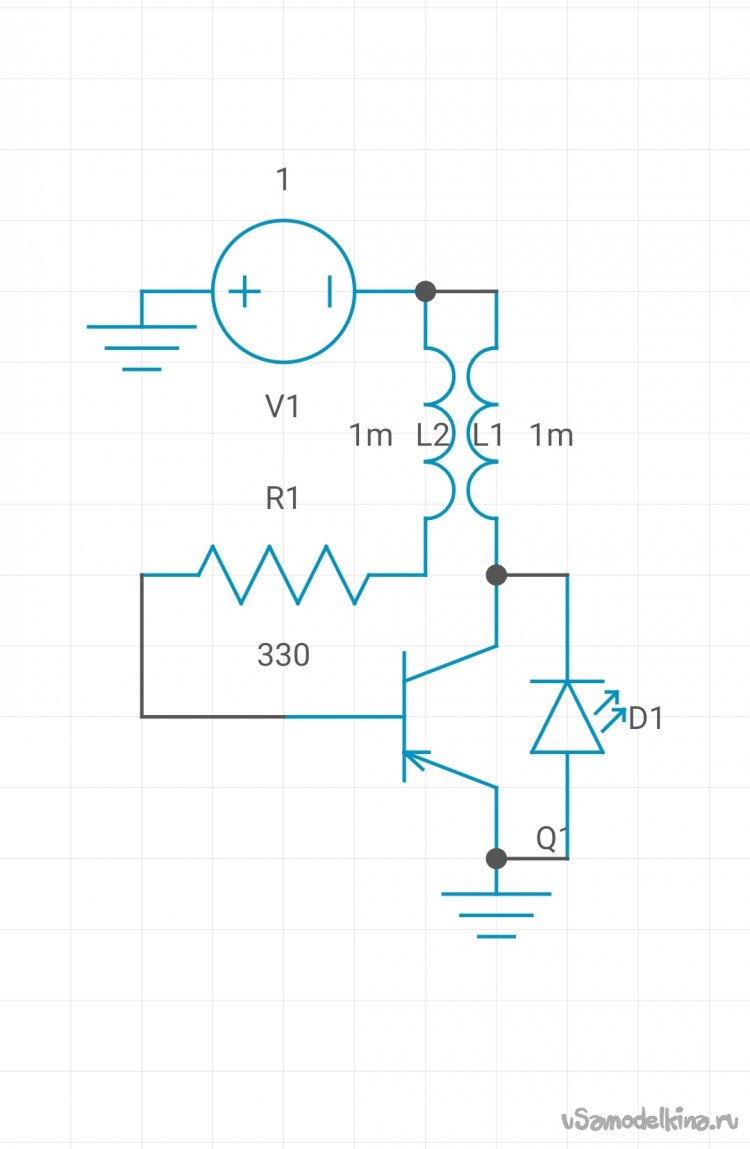

    Вот схема:

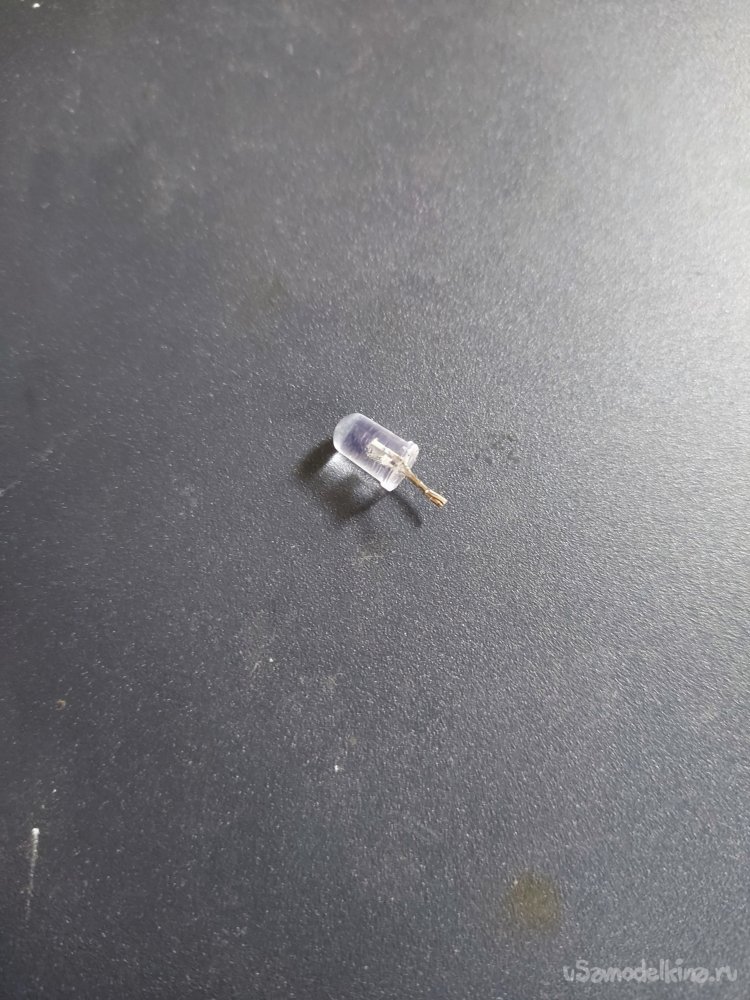

    Нагрузкой у меня будет разноцветный светодиод с чипом внутри

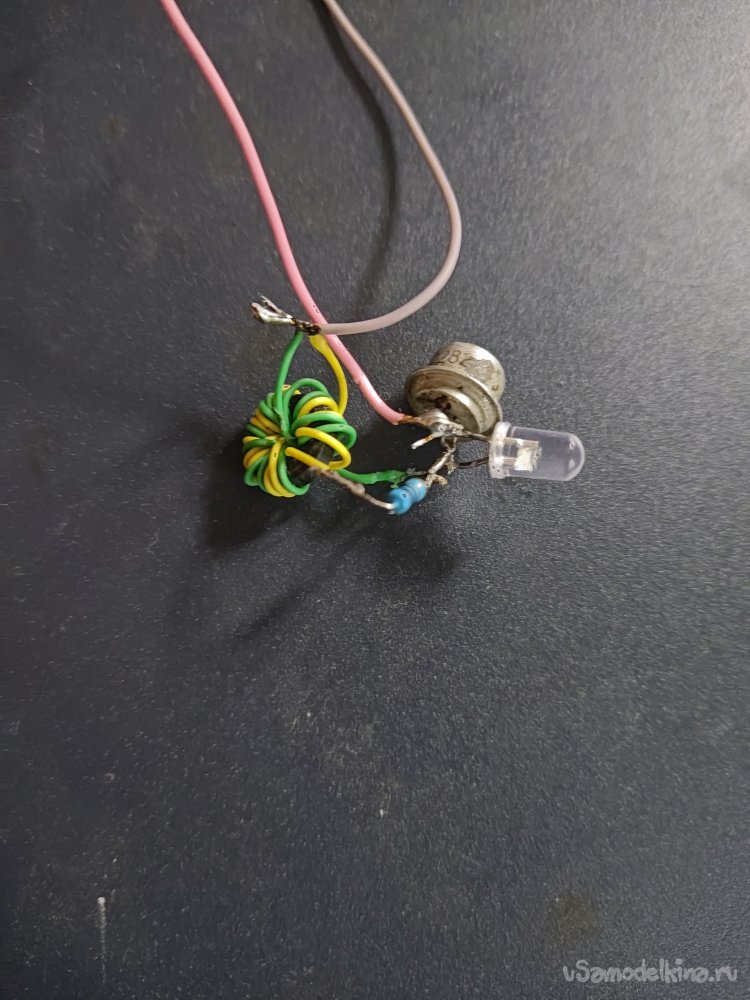

    Собираю и:

    Готово!


    Теперь пришло время проверки нашего преобразователя, питать я буду его от мизинчиковой батарейки на 1,5 вольта сразу припаяв провода питания к ней

    Как видим светодиод светиться, и очень даже ярко, но светится он не как должен, а должен был он светится разными цветами по очередно, а это всё потому что у нас переменное напряжение высокой частоты и сейчас мы проверим это с помощью осциллографа

    Как видим у нас переменное напряжение частотой 35кГЦ и очень странно что чип в светодиоде так чувствителен к такой частоте, напряжение на выходе осциллографа 4 вольта, но на самом деле оно намного больше, около 20 вольт, напряжение проседает из-за светодиода.

    Можно поставить диод и конденсатор на выходе и у нас будет постоянный ток, а светодиод будет нормально светить



    ВЫВОДЫ:

    В заключение хочу сказать что эта схема очень полезна и универсальна, такие схемы могут работать на очень низких напряжениях вплоть до 200 мВольт и они просты, на её основе можно сделать много полезных самоделок и мне она очень понравилось, а на этой ноте я с вами прощаюсь мои друзья самодельщики, пока!


    СОЦСЕТИ:

    МОЙ КАНАЛ YOUTUBE

    Защитные чехлы для модели планера

    Простые деревянные мостки для дачного или приусадебного участка

    Добавить комментарий

    5 комментариев
    ino53 #88253
    Цитата: wildcutter
    Мне кажется, надо подробнее описать светодиод "с чипом внутри",- может кому-нибудь захочется поэкспериментировать.

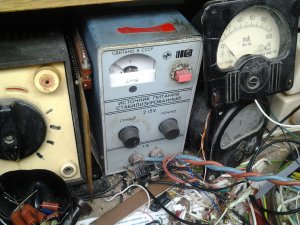

    Мне уже захотелось, осталось только понять, что это за такой чип внутри... pardon  А насчет 200 мВ - у меня в малом ЛБП (схема, ес-но, доработана, выдает от нуля вольт) стоят две ручки, Грубо и Точно, так что 200 мВ поймать не проблема.

    wildcutter #88201

      Мне кажется, надо подробнее описать светодиод "с чипом внутри",- может кому-нибудь захочется поэкспериментировать. Я тоже иногда паяю, мне просто любопытно- как вы сделали источник питания на 200 мВ?

    ino53 #88145

    Автор, имеется ввиду - "перевернуть схему" = "изменить полярность питания", или нет? В 19 году была похожая тема, ссылка , так там спаяли, и светодиод от, вроде, 98 мВ зажгли, но... pardon

    Dmitrij #88141

    а на плутониевом слабо?

    «Марти! Думать нужно в четырех измерениях...»
    Korolev #88139

    я буду использовать советский германиевый транзистор PNP структуры МП39. Вы можете использовать любой другой с похожими характеристиками, даже NPN, но в таком случае схему придётся перевернуть

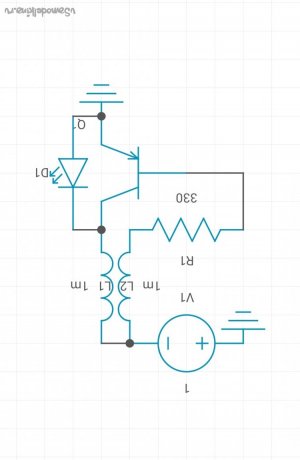

    Перевернуть схему как? Рисунком к столу? Или можно так:
