    Как сделать солнечный трекер (систему слежения за солнцем)?

    Добрый день самоделкины и начинающие!
    Уже давненько спаял и собрал себе солнечную батарею на 300Вт и установил её стационарно. Батарея работает на полную мощность не весь световой день. Вот и задался целью сделать систему слежения за солнцем (солнечный трекер). На Алиэкспрес видел наборы трекеров, но они дорогостоящие.

    Может есть у кого реальный опыт самостоятельного изготовления подобных систем? Или знает не дорогой способ создания. Буду благодарен за помощь.
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

    Как дальше утеплить металлический гараж?

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    15 комментариев
    ALEX PUCHKOV
    SOLARSAN-GPS V17 (WiFi MQTT)
    Комплекс слежения за солнцем на основе расчета данных,
    полученных от GPS приемника. Данная система состоит из
    базового модуля SOLARSAN-GPS который может работать
    самостоятельно и SOLARSAN-SLAVE работающие только

    как исполнительное устройство. С помощью SOLARSAN-
    GPS можно ориентировать солнечные концентраторы,

    коллекторы или панели под прямым углом к солнечному
    свету. Управление осуществляется с помощью актуаторов
    или поворотных приводов в двух плоскостях и имеет
    точность один градус. Модуль имеет вход для подключения
    «анемометра» для защиты от сильного ветра, вход «датчика
    града и снега» и вход «фото-датчика» для режима сна при
    низкой солнечной активности. Встроенный WiFi модуль
    позволяет конфигурировать трекер через WEB страницу по локальной сети или через точку доступа.
    Встроенный MQTT брокер позволяет управлять и получать данные через сеть интернет по всему миру.
    Питание от 12V до 30V (и версию HV с питанием от 12V до 55V). Защита по току. Защита от короткого
    замыкания. Встроенный радио-модем 433.92(315.00)мГц мощностью 100 мВт для передачи данных в радиусе
    до 100 метров модулям SOLARSAN-SLAVE. Работает как в одной так и в двух осях. Корпус IP66 позволяет
    устанавливать солнечный трекер под открытым небом.
    https://drive.google.com/file/d/1tmIqvCqQfWALVugp9yhP492vGjQXV3hX/view?usp=sharing
    Кудеяр

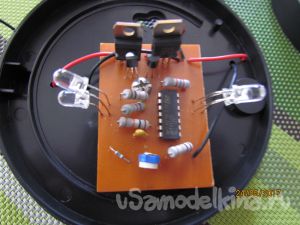

    Привет. Делал сам ,.на микросхеме LM 339 N корпус готовый ..на две батарейки по 12 вольт. схему позже найду .




    4 транзистора и 4 фотодиода.
    Правда ходит на протезах и устала раны штопать.
    freefire78
    представть себе, что облако, одинокое такое, наползает на солнце, вот и будет он разворачиваться за этим грустным облаком. А от луны света будет мало, даже от полной.
    Dmitrij
    куда оно ее будет разворачивать?)) При облачное погоде свет распределяется равномерно, какой смысл его вообще отслеживать?

    А если и будет разворачиваться, то это ее дело, нам же нужно будет получить максимальное количество света и система будет его искать. А резисторов скок хоч можно, эт такое дело, ну 4 да, будет в самый раз).

    Мысль пришла интересная. Представил, что едет машина ночью с фарами и светит на дом, панель сразу раз на машину, анука иди сюда :wink:
    Да и на луну будет реагировать)) Интересно, от света луны будут токи образовываться? Должны по идее.
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    freefire78
    Dmitrij Это конечно просто, но малейшее облако будет разворачивать вашу конструкцию. Причем дергаться она будет довольно резко. Пэтому и надо ставить не 2 или 4 фотодиода или фоторезистора, а 4 секции по 5-6 штук, чтобы срабатывала вся эта байда от определенного порога уменьшения тока. А не просто- включил\выключил. Как-то так.
    Dmitrij
    так с учетом месяца))
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    admin Автор
    Имеет право на жизнь Ваша идея, сделаю себе заметку.
    freefire78
    Недостаток-нельзя регулировать по вертикали, даже вручную. Сезонные смещения солнца, однако.
    Dmitrij
    а что там его делать, схему берем отсюда Бибот-1 - простейший двухфункциональный робот

    То есть схема у нас на фоторезисторах. Они будут улавливать свет и потом передавать сигнал на электронику.

    Что касается "физической" части, нужно сделать подвижную платформу, понадобится двигатель и редуктор. Еще один двигатель и редуктор нужен для изменения угла самой панели по вертикали (вверх/вниз). Ну как-то так думаю :)

    Как вариант можно еще на Arduino запрогить чисто по времени.
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    admin Автор
    Интересная и довольно простая идея.
    freefire78
    если электронику поставить попроще, на фотодиодах например, то вполне можно. Или сверлильно-точильные работы сложные?

    вот нашел довольно простой вариант тракер все ясно и понятно.
    admin Автор
    Да, замороченный вариант. Думаю, что мало кто сможет точно так же воспроизвести.
    freefire78
    Вот нашел.солнечный тракер
    электронной обвески многовато, но можно и упростить. Я выкладывал схему копеечную. Чел на ней собирал слежение за солнцем для аммиачной морозильной камеры
    admin Автор
    На Arduino - это замечательно. Поищите эту статейку - думаю, что многим пригодится. Да и я точно займусь трекером.
    freefire78
    Здравствуйте. На Instructables видел трекер, который сделали из дерева. Если хотите могу поискать его еще раз. Управляется вроде Ardunio. Тогда тяжеловато показалось переводить, а сейчас в рамках спец задания можно и поискать.
