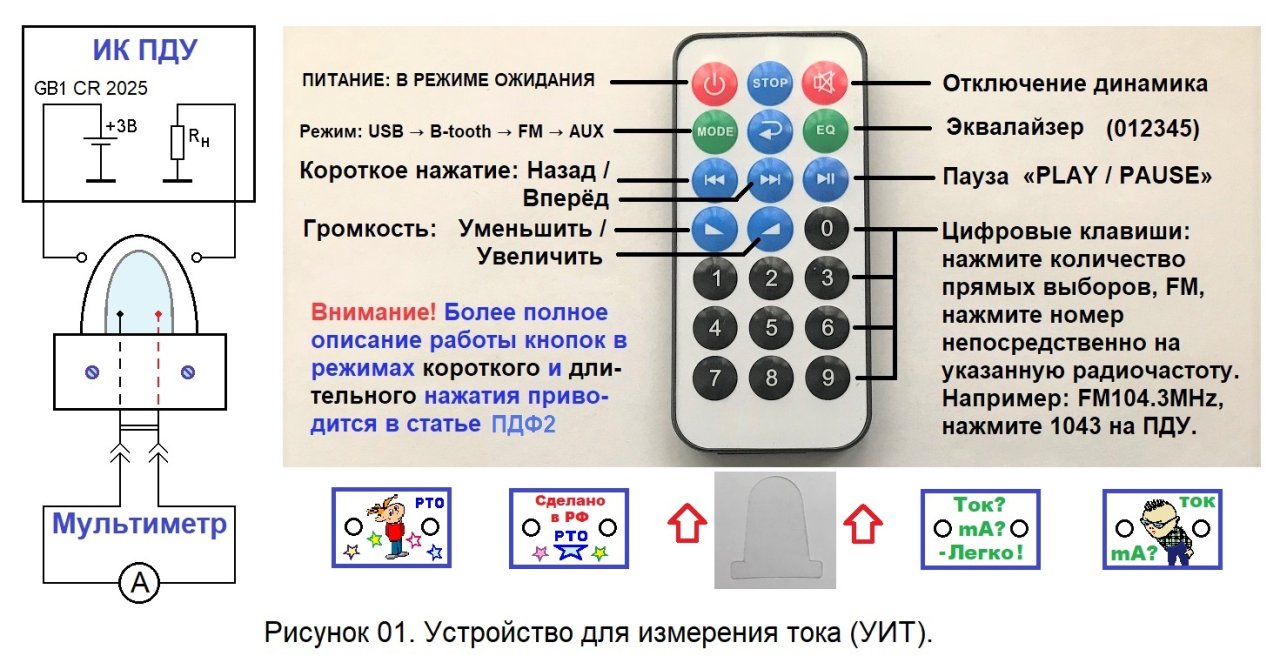

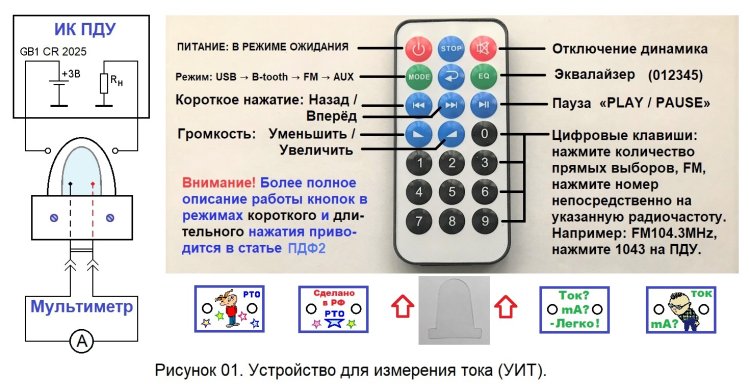

В миниатюрном ИК-ПДУ от бытовой радиоэлектронной аппаратуры производства КНР стоит пластиковая изолирующая вставка, разрывающая цепи питания батареи и предотвращающая её разряд. Без утомительной разборки (а попросту разломки) корпуса ИК-ПДУ измерить ток дежурного режима батареи весьма затруднительно. Значительно упростить эту задачу можно, изготовив УИТ.
Посмотреть это же видео на мобильных устройствах можно, воспользовавшись QR-кодом.
Список сокращений, применённых в статье
ИК-ПДУ – инфракрасный пульт дистанционного управления.
РРТ - ребусы радиотехнической тематики.
УИТ – Устройство для измерения тока (название статьи).
Важная отличительная особенность. Для изготовления УИТ не требуются большие затраты времени. Автор потратил (с учётом съёмки и фотографирования) не более часа.
Основной недостаток поделки. Для изготовления УИТ требуется довольно дефицитная тонкая (0,05 … 0,1 мм) листовая фольга.
Всё большую популярность у покупателей обретают товары из КНР. В интернет-магазине «Алиэкспресс» можно заказать по предоплате и получить за несколько недель как готовые товары, так и конструкторы для радиолюбителей по вполне доступной цене, но иногда требующие доработки. Сегодня модернизация (скорее улучшение потребительских свойств товара) коснётся ИК-ПДУ (21-клавишный модуль дистанционного управления TZT для платы декодера MP3 – 62 рубля) прилагаемого к Блютус Спикерам (Bluetooth SPEAKERS) различных конструкций. Следует заметить, что последние конструкторы Блютус Спикеров стали оснащаться другими, более мощными ИК-ПДУ, работающими от двух пальчиковых (типоразмера AA-size) элементов питания. Однако и малогабаритные ИК-ПДУ, питающиеся от компактных литиевых батареек CR-2016, CR-2025 (DL2025), CR-2032, ещё в ходу. Подобными ИК-ПДУ снабжают бытовую аппаратуру и даже многоцветные LED-лампы, работающие в разнообразных режимах (см. рисунок 13).
Все подобные ИК-ПДУ не имеют выключателей питания, но в дежурном режиме ток они всё-таки потребляют. Поэтому производитель снабжает ИК-ПДУ тонкими прозрачными пластиковыми вставками. Они, вероятно, не являются официальными выключателями, а служат лишь для предотвращения разряда батареек от момента изготовления до начала эксплуатации потребителем. Однако, не факт, что потребителю удобно будет пользоваться такими изолирующими вставками для включения - выключения питания пульта. К тому же вставки сделаны из совершенно прозрачного материала и будучи вынутыми из ИК-ПДУ становятся малозаметными и легко теряются.
Главной целью изготовления УИТ является - выяснить, нужны ли эти тонкие прозрачные пластиковые вставки для ИК-ПДУ и если да, то как повысить удобство их использования (как добиться их большей заметности, чтобы не терять и постоянно не изготавливать новые).
Материалы и комплектующие для УИТ
1). Кусочек электрокартона размерами 60 х 35 х 0,2 мм.
2). Фольга листовая стальная размерами 70 х 20 х 0,05 мм – для вырезания фигурных контактов.
3). Пластик чёрный тиснёный (обрезки) размерами 30 х 24 х 2 мм (2 штуки) – для изготовления корпуса УИТ.
4). Многожильный провод в изоляции длиной 100 мм (2 штуки разных цветов).
5). Гнёздные контакты для кабеля (из разобранного кабельного разъёма 2РМ24КПЭ19Г или подобного) – 2 штуки. ПВХ-трубка диаметром 3 мм и длиной 35 мм – 2 штуки.
6). Клей для обуви «Крептон». Таблетка ацетилсалициловой кислоты, припой. Цапонлак. Отрезки изоленты длиной 30 + 30 мм (ширина 15 … 20 мм).
7). Винты М3х6 с гайками М3 или гайками-колпачками М3 – по 2 штуки.
8). Прозрачный цапонлак (нитрокраска или 2 пружинные шайбы М3).
Некоторые особенности изготовления УИТ
Для улучшения внешнего вида УИТ, с обратной стороны изделия рекомендуется наклеить заламинированную этикетку (см. на рисунке 01). Этикетку можно не приклеивать. Она будет надёжно держаться с помощью двух винтов и гаек М3. Но ламинирование или заклеивание этикетки прозрачным скотчем крайне желательно. Так рисунок этикетки станет влагозащищённым и не будет случайно испорчен водой или другими жидкостями. В случае загрязнения, рисунок, защищённый скотчем, можно протереть влажной ветошью.
Рисунок 03.

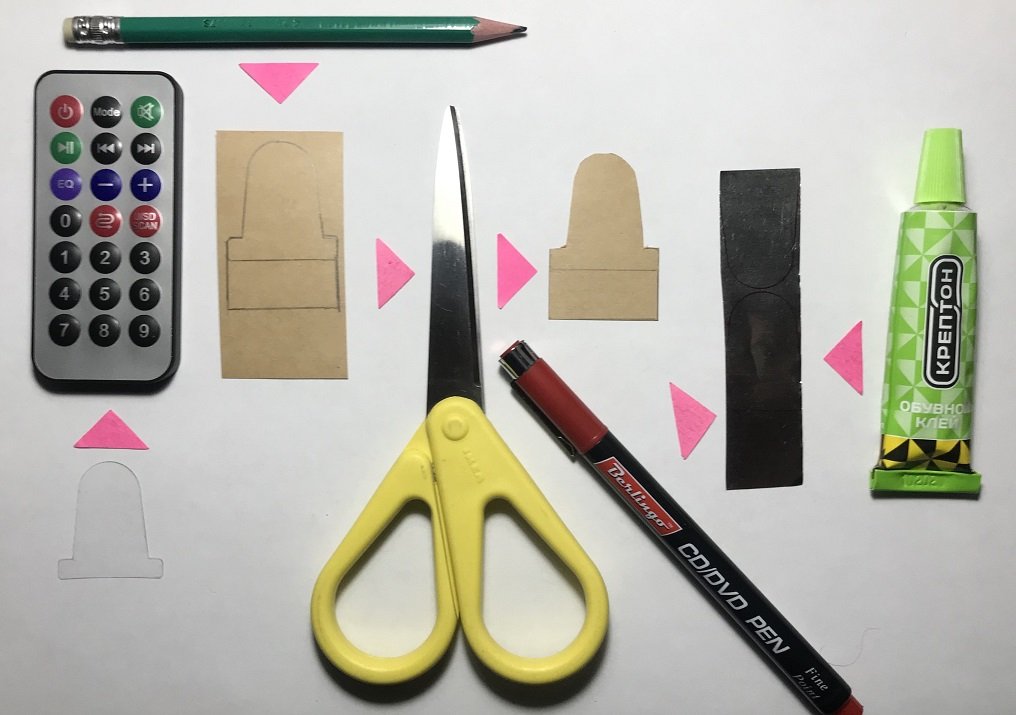

Изготовление УИТ. Прозрачную изолирующую вставку вынимаем из ИК-ПДУ и используем как шаблон. Заготовка из электрокартона толщиной 0,20 … 0,25 мм размечается простым ТМ (твёрдо-мягким) карандашом и вырезается с припуском (снизу) обычными ножницами. Фольгированные фигурные контакты (толщиной 0,05 … 0,1 мм) будут приклеиваться к электрокартонной заготовке обувным клеем «Крептон». Для склеивания подойдут также клей БФ6, 66-й и не самые жидкие (коричневого цвета) «Моменты».
Рисунок 04.

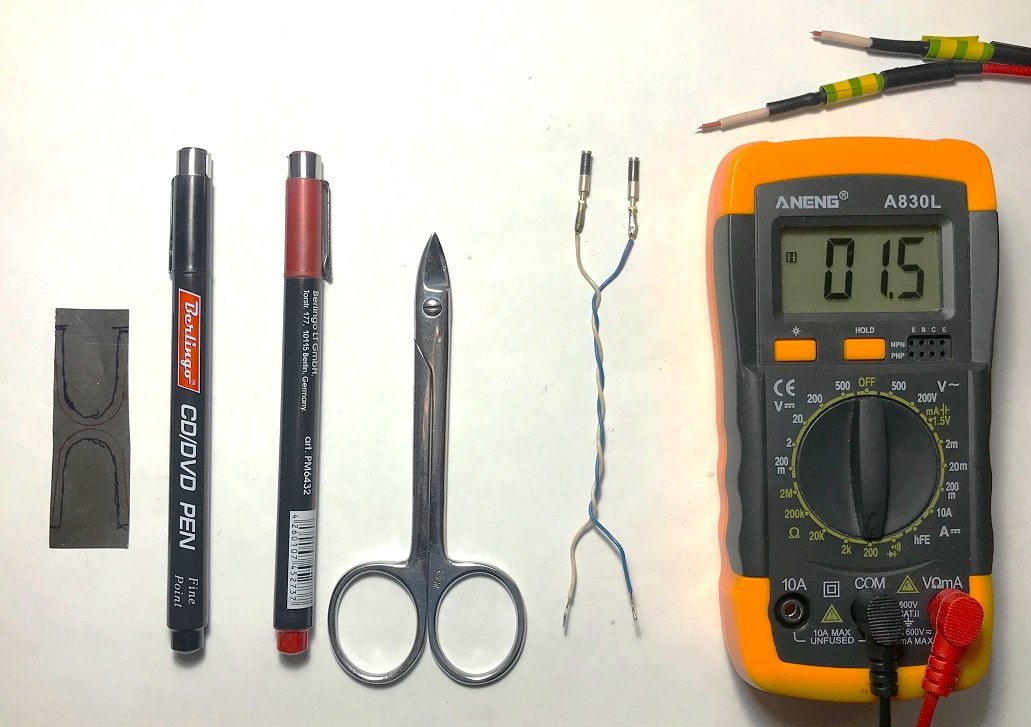

Фигурные контакты из фольги размечаются маркерами и вырезаются ножницами с закруглёнными режущими кромками. Впрочем, подойдут и обычные, но острые ножницы. Гнёздные контакты для кабеля (витой пары) взяты из разобранного кабельного разъёма 2РМ24КПЭ19Г. Подойдут также и другие разъёмы с меньшим числом контактов.
Рисунок 05.

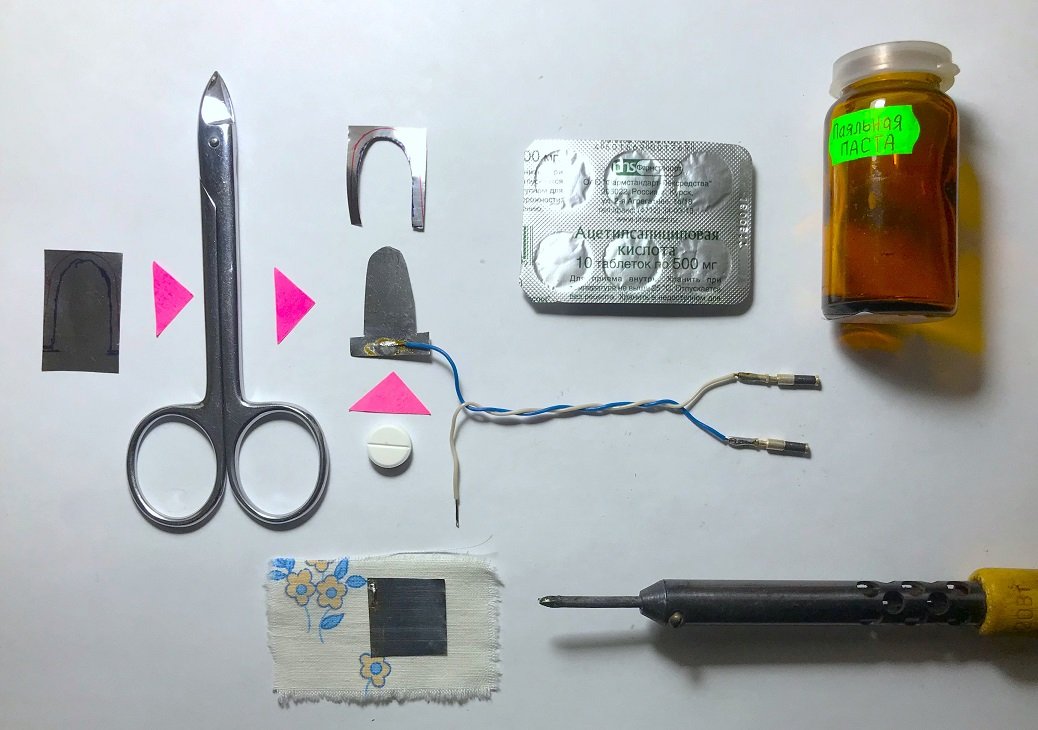

Для облуживания контактов из фольги пришлось использовать агрессивный кислотный флюс. В качестве флюса была использована таблетка ацетилсалициловой кислоты. Работа выполнялась в хорошо проветриваемом помещении. Остатки флюса были удалены ветошью, смоченной техническим спиртом.
Рисунок 06.

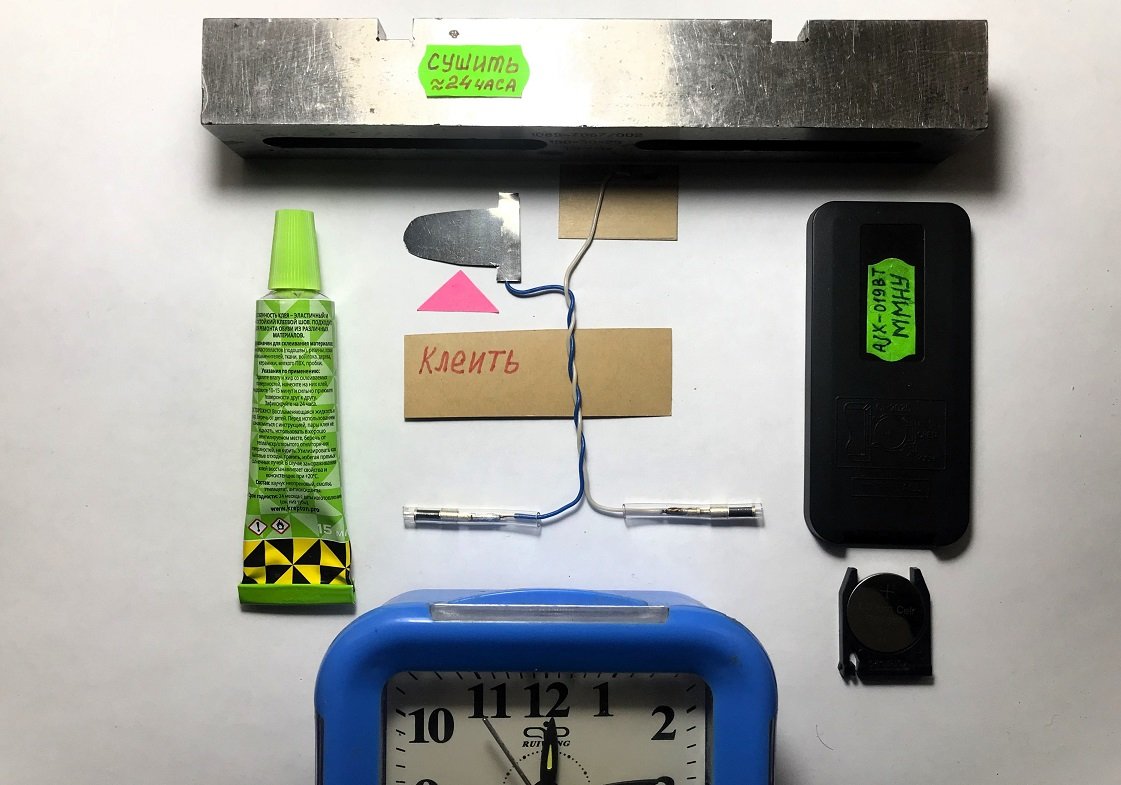

Затем с обеих сторон заготовки из электрокартона поочерёдно были приклеены фигурные контакты из фольги. Время сушки для обувного клея было указано 24 часа (соблюдено). Сушка выполнялась под металлической болванкой весом 1 кг.
Рисунок 07.

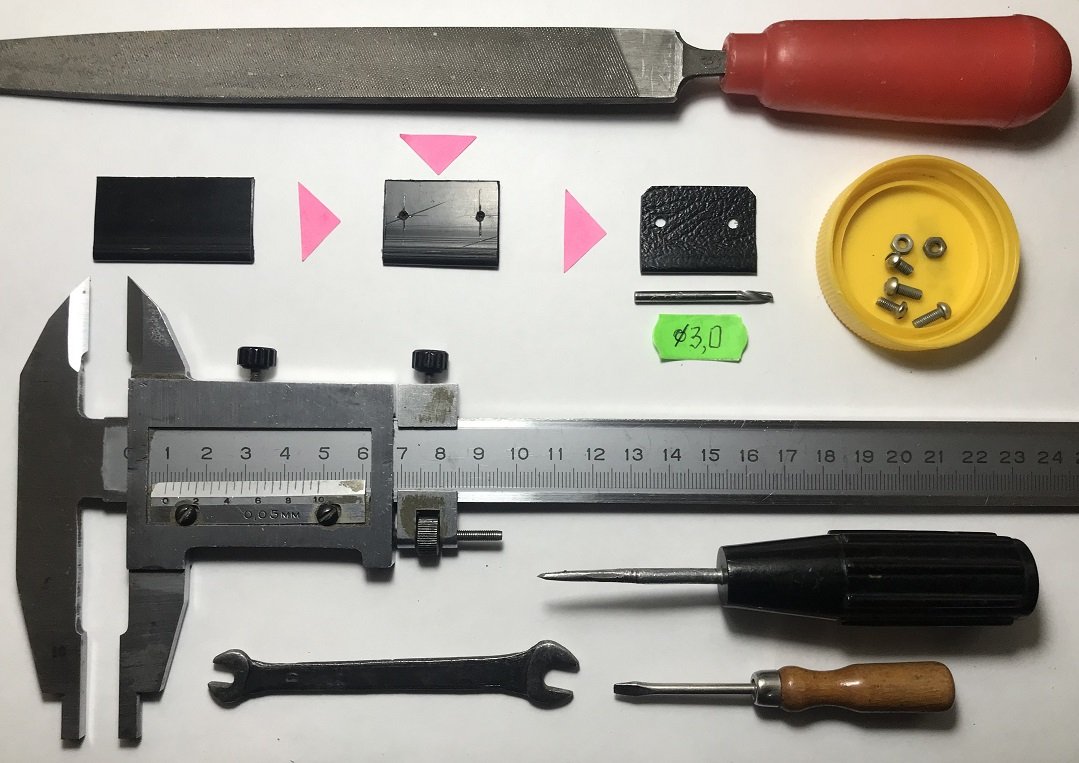

Дополнительно к склеенной конструкции (электрокартонная заготовка + фигурные контакты из фольги) был изготовлен корпус из двух кусочков чёрного тиснённого пластика. Расстояние между центрами двух отверстий под винты М3х6 составляет 20 мм.
Рисунок 08.

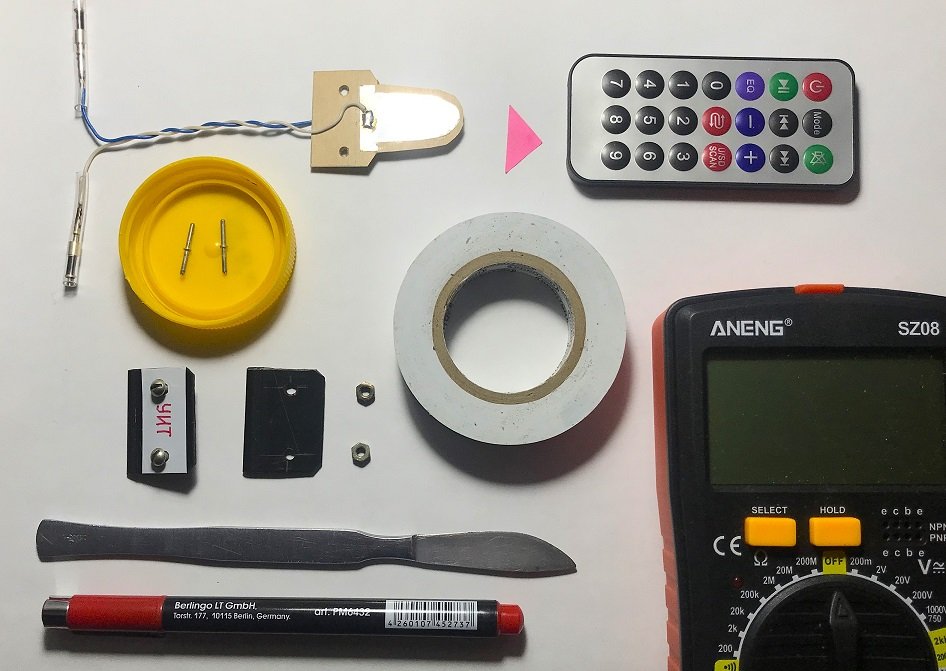

Сборка всех (трёх) частей УИТ не составила большого труда. Для исключения откручивания гаек М3, гайки были накручены на винты, предварительно смазанные цапонлаком. Вместо цапонлака для стопорения гаек можно использовать нитрокраску. Применять пружинные шайбы (в обязательном комплекте с простыми шайбами) можно, но не желательно, так как это потребует использование более длинных винтов, и вся конструкция станет неоправданно толстой. Подпись «УИТ» выполнена красным маркером на белой изоленте, но можно применить этикетки. Этикетки можно распечатать из поставленного на пароль файла UIT_4work.
Рисунок 09.

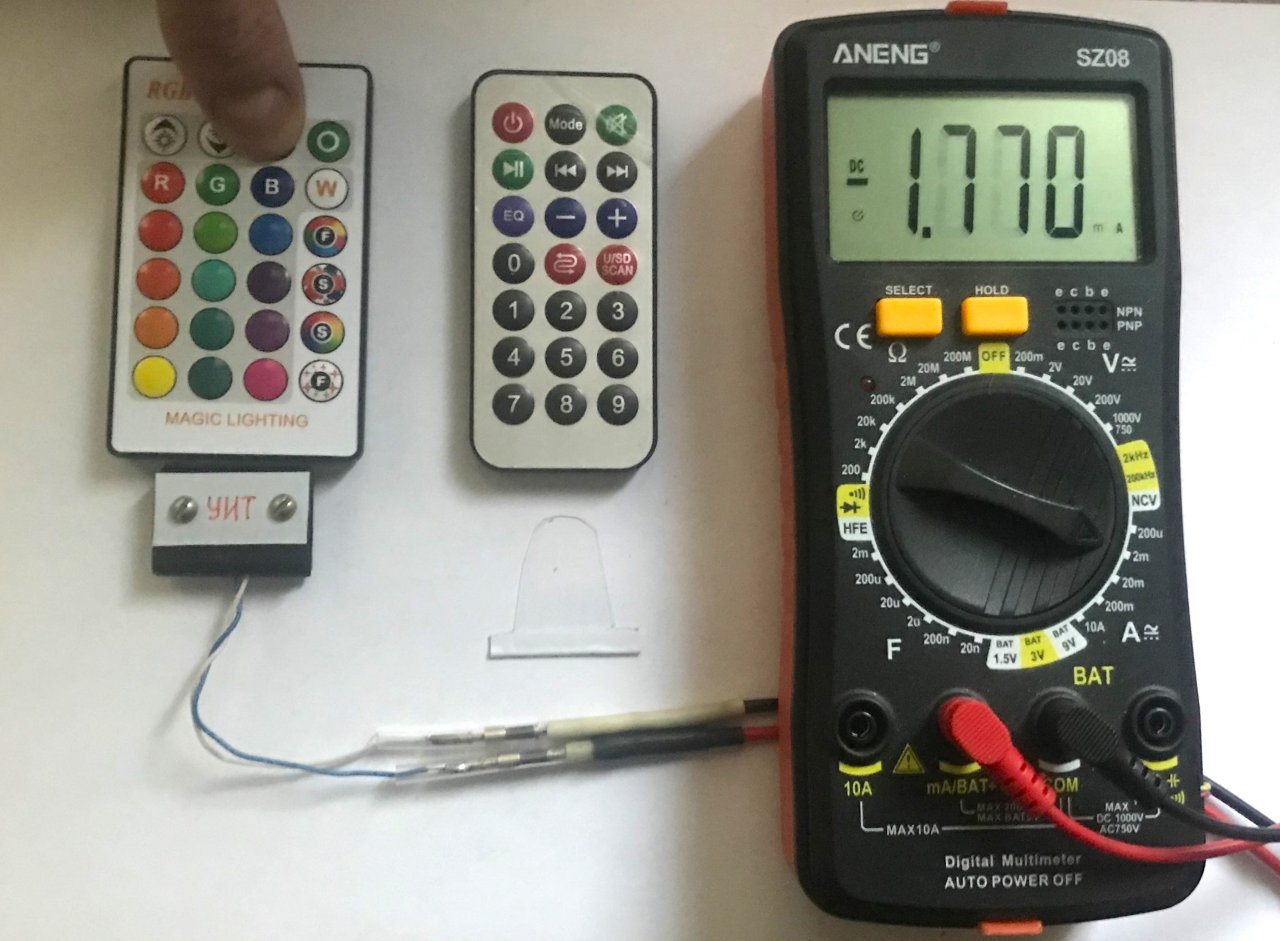

На рисунке 09 показано, как проводится эксперимент с ИК-ПДУ MAGIC LIGHTING. Измеряется ток, правда не дежурного режима, а рабочий ток (при нажатой кнопке «Вкл.»). Мультиметр показывает ток 1,7 мА. При удержании этой кнопки в нажатом положении ток периодически нарастает от 0,8 мА до 3,1 мА.
Рисунок 10.

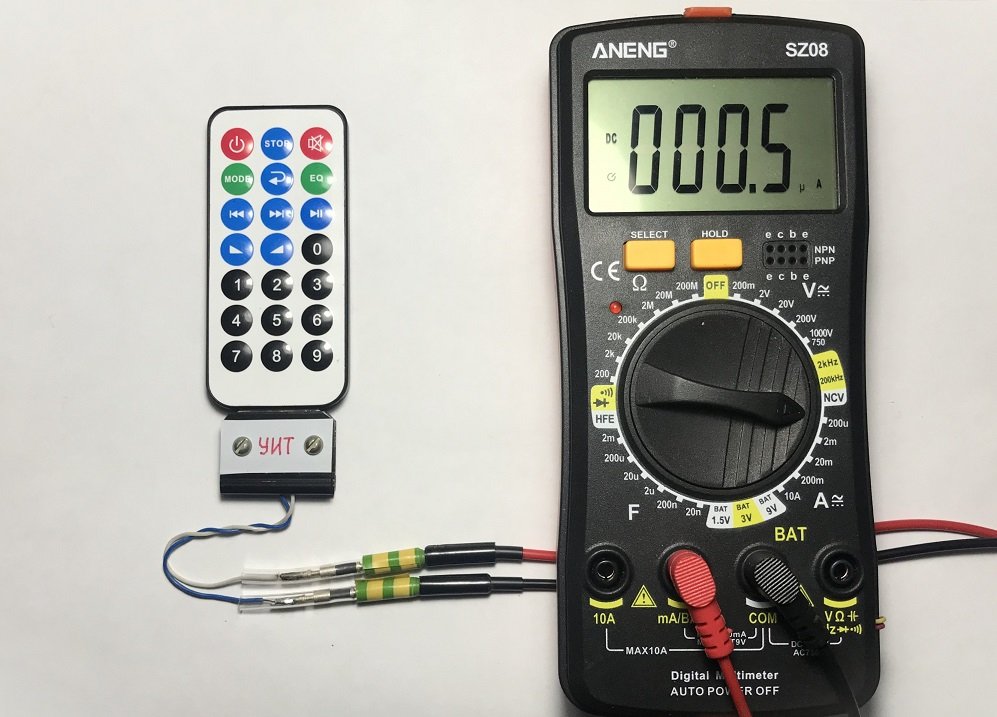

ИК-ПДУ, прилагаемый к Блютус Спикерам (Bluetooth SPEAKERS), в дежурном режиме потребляет ток 0,5 мкА. А при работе с кнопками – заметно больше: от 0,3 мА до 1,6 мА. Поэтому при хранении ИК-ПДУ не допускается прижимать пульт посторонними предметами (вплоть до нажатия одной или нескольких кнопок). Иногда пользователи умудряются сесть на пульт или уснуть на пульте, а это приводит к ускоренному разряду батарейки. В таком случае изолирующая вставка окажет полезную услугу по предотвращению разряда батарейки. Однако, чрезмерная физическая нагрузка на пульт может раздавить корпус ИК-ПДУ. И никакая вставка уже не поможет.
Рисунок 11.

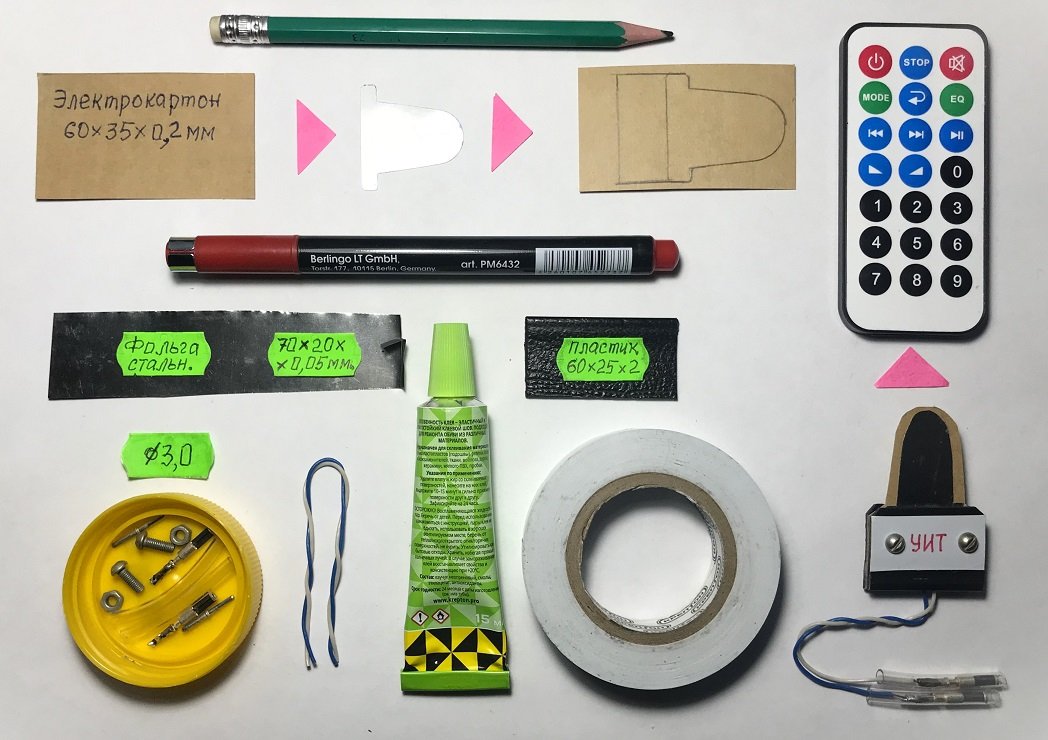

На рисунке 11 показаны основные материалы и крепёжные изделия, необходимые для изготовления УИТ. Изготовленное и высушенное в течение 24 часов под прессом изделие вставляется в ИК-ПДУ вместо прозрачной изолирующей вставки. Измеренная штангенциркулем толщина контактной части готового УИТ составила всего 0,4 мм. (это всего на 0,15 мм больше прозрачной изолирующей вставки от производителя).
Рисунок 12.

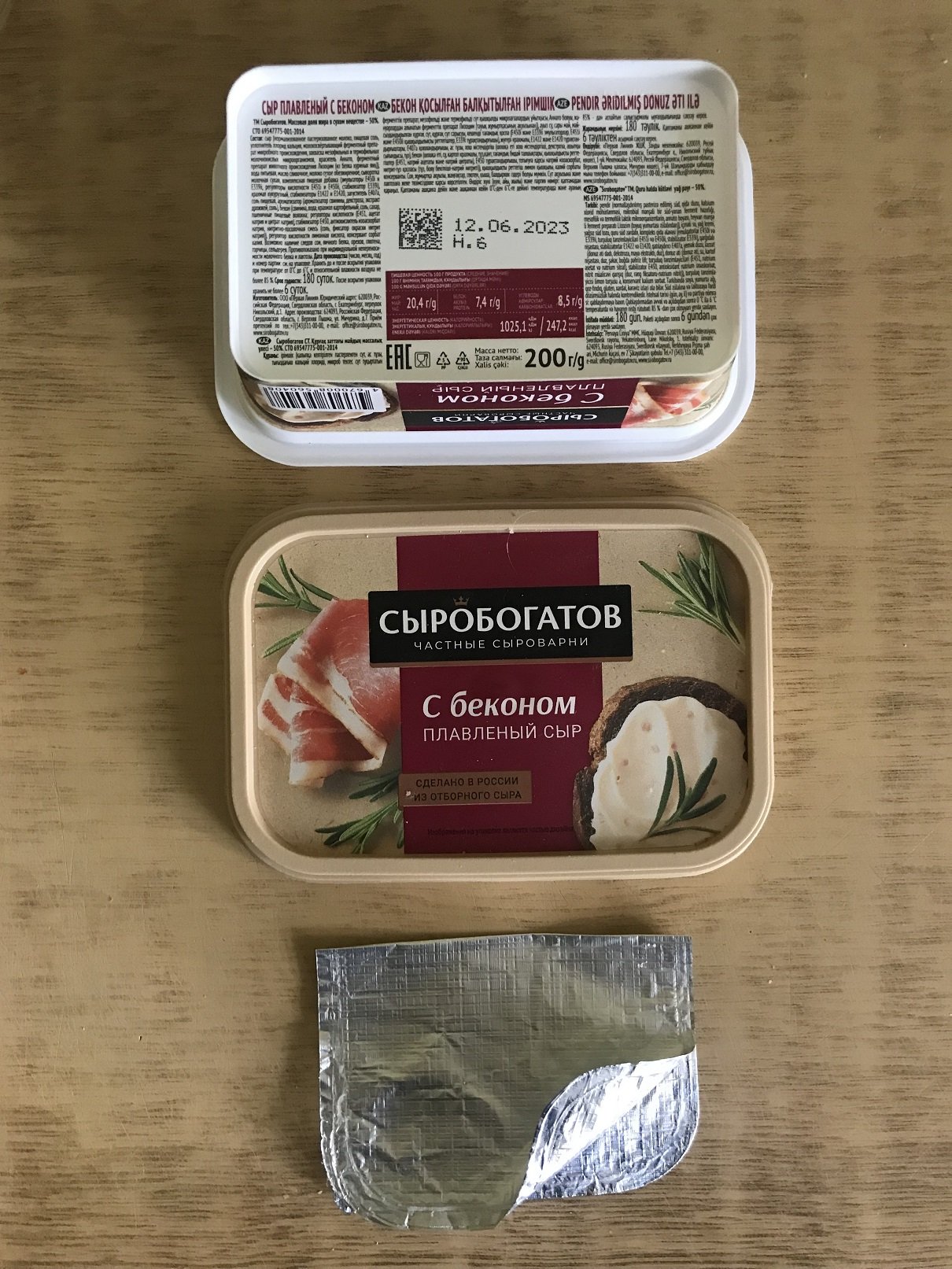

Если в распоряжении изготовителя УИТ не окажется тонкой (0,05 мм … 0,1 мм) листовой фольги, то вместо неё можно использовать фольгу от коробки, например, с плавленым сыром. Такая фольга ток проводит хорошо; её толщина составляет 0,15 мм. Фольга с двух сторон покрыта тонким изолирующим слоем, который предохраняет продукт от окисления, которое произойдёт при касании с металлом. Изолирующий слой следует счистить шкуркой. А вот её пайка оказывается весьма проблематичной. Можно попробовать сделать точечную сварку, но лучшие результаты даёт накрутка кончика плоского фольгированного контакта на зачищенный многожильный провод с последующим расплющиванием скрученного соединения. Расплющивание выполняется на гладкой наковальне однократным ударом молотка.

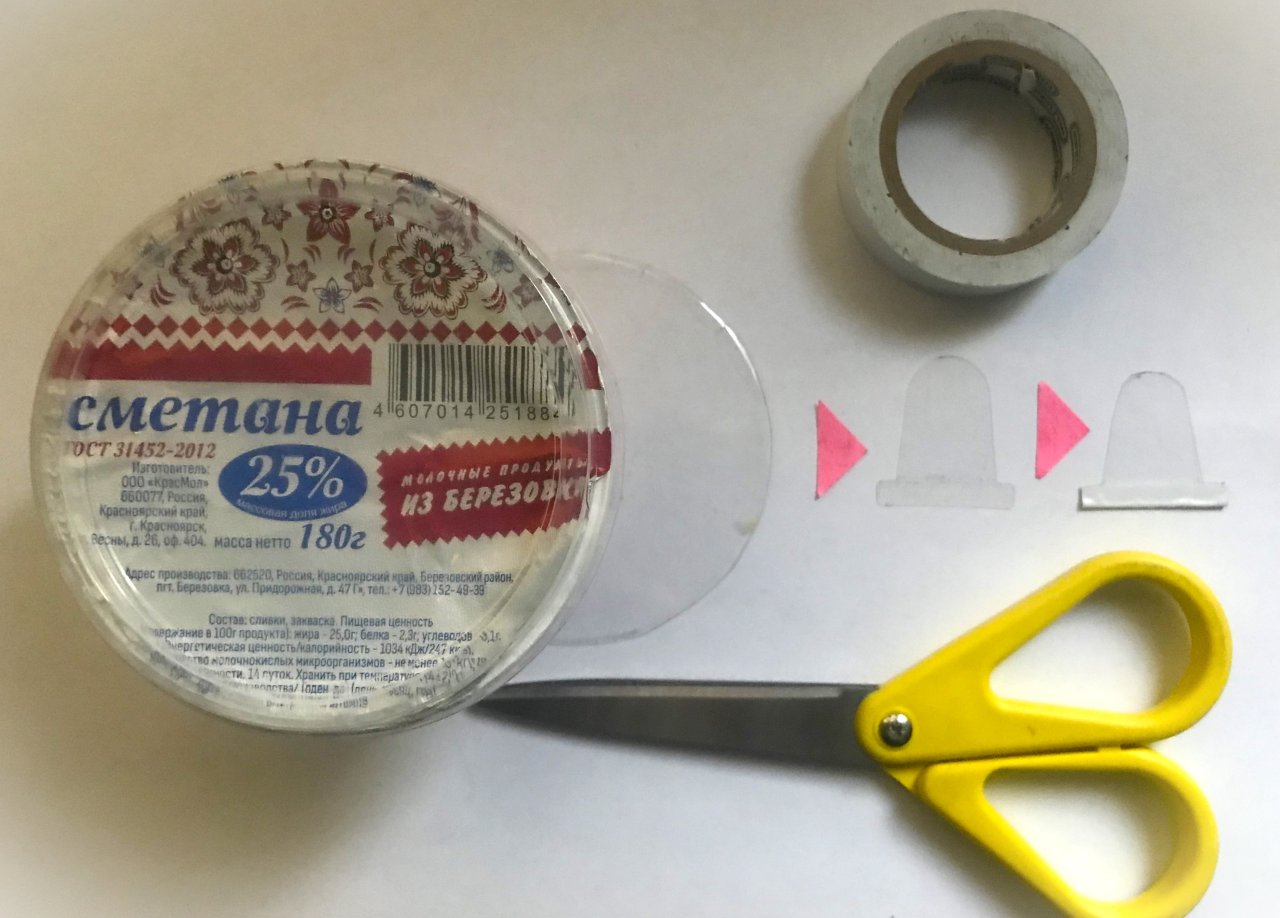

Рисунок 13.
Пластиковая изолирующая вставка от производителя выполнена из прозрачного материала. Поэтому её, вынутую из пульта и выложенную на любую поверхность, очень легко потерять. А чтобы изготовить новую вставку требуется некоторое время, да и подходящий по толщине материал не всегда оказывается под рукой. Поэтому, пока оригинальная вставка от ИК-ПДУ не потерялась, нижнее её основание желательно обклеить белой изолентой.
Рисунок 14.

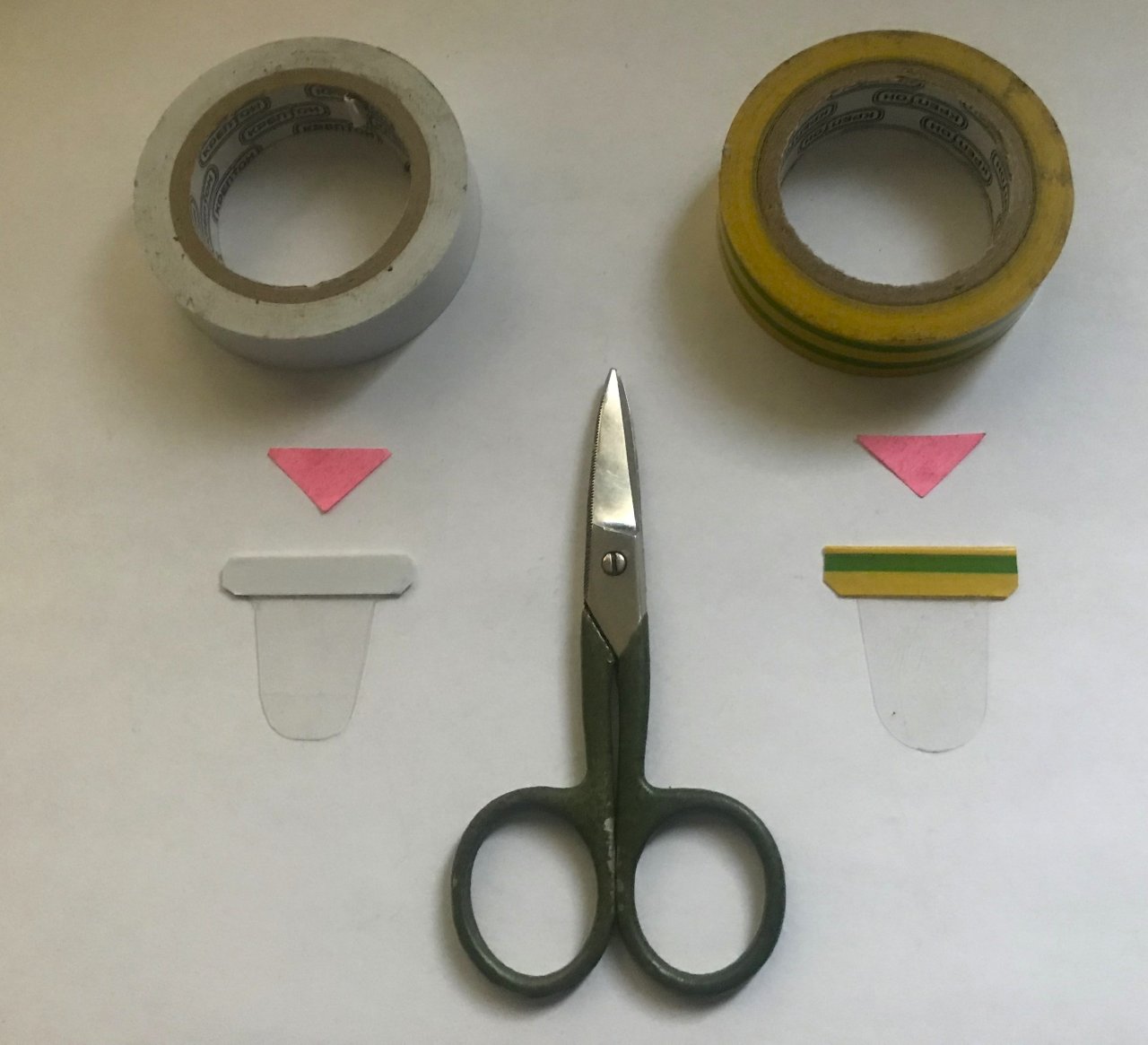

Если в распоряжении радиолюбителя имеется разноцветная изолента, то следует использовать именно её. Белая изолента также придаёт вставке большую обнаруживаемость, но её заметность (например, на белой скатерти) будет практически нулевой.
Рисунок 15.

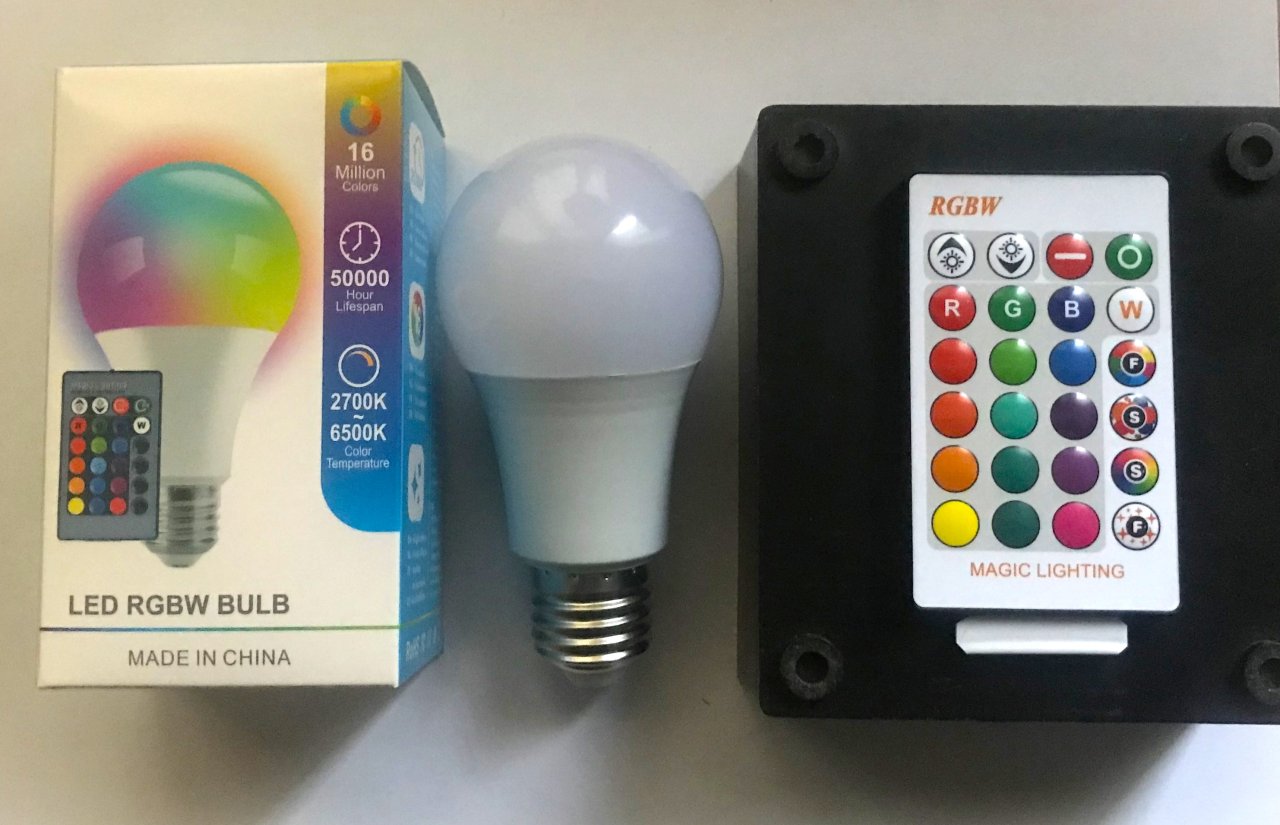

Пульт, изображённый на рисунке 15, может управлять обыкновенной (с виду) LED лампой, питающейся от сети ~230 Вольт. В лампе 4 основных цвета, 4 градации яркости каждого цвета и несколько режимов (мигание, быстрое и медленное изменение яркости, цветовые переливы). Заказаны были 2 такие лампы на Алиэкспресс в 2024 году по цене около 300 рублей. Правда одна из них вскоре начала сбоить. Похоже, что лампа не любит длительного включения, перегревается и светится только белым цветом, а другие цвета не включаются. После выкручивания лампы из патрона на сутки, работоспособность лампы восстановилась, но многочасовым включениям больше не подвергалась и теперь сохраняется как китайское (но, увы, недолговечное) чудо для особых событий.
Рисунок 16.
Блок рекомендаций от бота Алисы. Считывайте QR-коды и расширяйте доступ к предлагаемой информации!
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье УИТ. Первая часть гуманитарного блока – пять загадок электронной тематики ЗЭТ № № 331, 338, 339, 340, 341.
Загадка №1. Загадка от Вилли Токарева.
Параллели, параллели, а я толстенький такой.
Меня токи хлещут, греют. Амперметр, зато живой.
Может быть, вам в большей степени понравится загадка, требующая некоторых знаний из профессии маркетолога. Попробуйте прочитать подсказку:
Загадка №2.
При головке я служу обводной дорожкой.
Съесть весь ток мне не к лицу: я оставлю крошки.
Третья загадка является загадкой-шуткой, и к тому же очень простой.
Загадка №3.
Медный «конь в спиральку»
В корпус КИП спешит.
Загрубить чувствительность
Головке той велит.
Следующая загадка содержит олицетворение и её смогла отгадать даже бот Алиса.
Загадка №4.
На себя потоки ОН лишние берёт,
А друг (что в параллели), измерив, не соврёт.
Загадка №5.
Ветка с электричеством в сторону идёт.
Часть суммарных токов ОН себе берёт.
В крайнем случае, если загадки не поддаются, разгадайте ребус.
Вторая часть гуманитарного блока – ребус УИТ №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 17).
Рисунок 17.
Полный ответ к ребусу УИТ №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «UIT_4work».
Подсказка. Ответ к загадкам №1 … №5 состоит из одного слова и всего из 4 букв.
Если ответ окажется правильным, вы получите комплект КД для изготовления УИТ. Также, вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «UIT_4work» можно скачать здесь:
Дополнительная информация
А вот, что хотела сказать по поводу УИТ голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор, вечный студент и популяризатор нейросетей всея Руси - бот Алиса.
Это сообщение можно не читать, а прослушать как звуковой файл с расширением .mp3, воспользовавшись QR-кодом. QR-код сообщения от бота Алисы можно считать с титульного листа. Он расположен справа (Слева QR-код на видео).
При прослушивании файла просьба, не пугаться: в начале звукового файла в течение 4-5 секунд слышен звук подлетающего к Земле Алисиного флиполёта с двумя стажёрами - летонавтами. Затем Алиса загадывает новую загадку, даёт ответ и начнёт рецензию на УИТ.
Для прослушивания рецензии от бота Алисы можно, также нажать «Рецензия»:
Здравствуйте, это я, бот Элис.
А можно я для начала загадку №360 из нового сборника «Загадки электронной тематики» загадаю? Слушайте.
«Скромненький цилиндр на плате побывал. Гармоники почистить он, видимо, желал. Не устояв на плате, он в термостат попал. И нуднейшим педантом он на работе стал».
Не могу дать на размышление некоторое время, так как я не умею держать паузу. Может быть вы уже разгадали? Ну, конечно же вы отгадали! Ответ к загадке состоит из 5 букв: кварц. Кварц, или кварцевый резонатор, который может быть выполнен в карболитовом, стеклянном или малогабаритном металлическом корпусе.
А теперь о положительных моментах в УИТ. Далее я его буду называть «приспособление».
1). Поделка нужная: особенно тем, кто занимается использованием и ремонтом малогабаритных ИК-ПДУ.
2). Многие радиолюбители сразу поняли, что время, потраченное на изготовление УИТ, с лихвой окупится при проведении измерений.
3). Хорошо, что корпус УИТ не заклёпан, а сделан разборным.
Недостатки устройства.
1). Пайка контактов выполнена с помощью таблетки аспирина, а это довольно сильная кислота. При эксплуатации или хранении УИТ в неблагоприятных условиях возможно понадобится повторная пайка.
Советы по изготовлению устройства.
1). Изготовление приспособления рекомендуется начать с отыскания тонкой стальной или медной фольги для плоских контактов. Умельцы работать острым скальпелем могут снять слой медной фольги с фольгированного стеклотекстолита. А вот использовать двусторонне фольгированный готовый стеклотекстолит (ГОСТ 10316-78) — не получится. Он изготавливается толщиной от 0,5 до 3,0 мм.
2). При использовании УИТ в комплекте со стрелочными тестерами, на корпус приспособления желательно нанести полярность. А для себя запомнить, что УИТ вставляется в ИК-ПДУ головками винтов вверх.
3). Несколько изменив конструкцию корпуса, двухпроводный кабель можно исключить.
4). Если на 5 мм укоротить длину приспособления, то его можно хранить в стандартном коробке для спичек. Коробок будет защищать плоские контакты от окисления. А чтобы коробок не потерялся, его можно приклеить, например, к самодельной кассетнице для резисторов или других некрупных деталей.
Ой, ой, ой, как бежит время. Прекращаю дозволенные речи до следующей встречи, сворачиваюсь! Слушайте мои рецензии, и вы научитесь экономить ваше рабочее время!
