Девиз данного устройства «Услышал, внял, выздоровел» частично совпадает с крылатым латинским выражением, приписываемым Юлию Цезарю, «Пришёл, увидел, победил», но посвящается россиянам, а не древним римлянам.
Посмотреть короткое видео «УЗКП» размером 120844 кБ, длительностью 5 минут и 12 секунд
Сокращения, принятые в статье УЗКП
Лог.0 – логический ноль (низкий логический уровень).
Лог.1 – логическая единица (высокий логический уровень).
ОВ – одновибратор;
ПП - печатная плата.
СПУТ – сетевой плеер, управляемый тумблером.
УЗКП - устройство, запрещающее курение в помещении (название статьи).
Устройство, запрещающее курение в помещении (далее просто УЗКП) включает в себя два устройства.
Первое - собственно УЗКП.
Второе – сетевой плеер, управляемый тумблером (далее просто СПУТ). СПУТ используется в качестве готового MP3-плеера с УЗЧ, оснащённого встроенным динамиком и описан в одноимённой статье, на сайте «У Самоделкина».
УЗКП выполняет две основные функции.
1). Реагирует на внесение в помещение открытого огня, на зажжённую сигарету. Но особенно хорошо выражена реакция УЗКП на «чирк» по бензиновой зажигалке. На результативный (с появлением пламени) «чирк» по колёсику бензиновой зажигалки, направленный в сторону фотодатчика, УЗКП срабатывает на расстоянии до 3,5 метров (при гарантированной производителем дальности срабатывания всего до 80 сантиметров !!!).
2). Реагирует на появление вибрации, срабатывает при тряске, одиночных толчках и даже при лёгких ударах. Это свойство может пригодиться для повторного включения фонограммы, если благодарный курильщик хлопнул дверью или в сердцах стукнул по корпусу УЗКП. А если серьёзно, то это свойство будет полезно для воспроизведения фонограмм (сообщений) с другим контентом. Например, «Не стучать!»; «Добро пожаловать!»; «Свободно, входите»; «Вход с открытым огнём запрещён»; «Погасите огонь!»; «Тревога: Открытый огонь»; «Берегись огня!»; «Осторожно с огнём!».
Применение предупреждающих устройств, оснащённых датчиком огня, возможно:
1) на складе ГСМ (горюче-смазочных материалов), газовых баллонов; 2) в школьном и домашнем туалете; 3) в лабораториях, использующих взрывоопасные химикаты.
Отличительные особенности УЗКП
1). Автономное, совмещённое питание от аккумулятора +3,7В.
2). Возможность трансформирования составных частей.
3). Многовариантность применений устройства.
4). 5-секундный доступ внутрь корпуса для вынимания или установки аккумулятора.
Недостатки УЗКП
1). Не антивандальный корпус.
2). Небольшая (около 1 Ватта) мощность УЗЧ СПУТ.

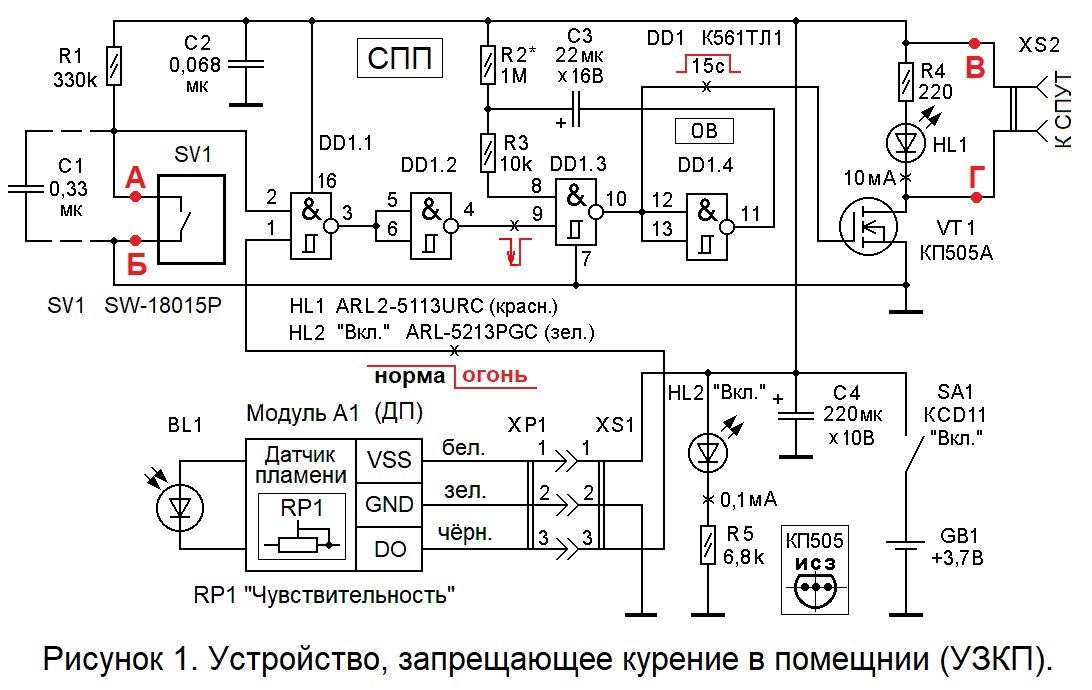

Рисунок 01.
Состав УЗКП
УЗКП состоит из:
- модуля ДП (датчик пламени) приобретённого в отечественном интернет-магазине MCU Store. (https://mcustore.ru/).
- датчика вибрации SV1, имеющего наименование SW-18015P;
- резистора R1 установки лог.1 (высокого логического уровня) на входе (выводе 2) элемента DD1.1 при разомкнутых контактах датчика SV1;
- элемента DD1.1 «2И-НЕ»;
- инвертора DD1.2 «НЕ», выполненного из элемента «2И-НЕ» соединением его входов;
- ОВ, собранного на элементах DD1.3, DD1.4, C3, R2, R3;
- токового ключа на полевом транзисторе VT1 с изолированным затвором;
- стоковой нагрузки транзистора VT1 - элементов R4, HL1 и подключаемого через разъём XS2 внешнего устройства - СПУТ;
- керамического конденсатора С2 – подавителя вероятных импульсных помех;
- конденсатора С4 – фильтра постоянного тока;
- зелёного светодиода HL2 «Вкл.» с токоограничительным резистором R5;
- малогабаритного клавишного выключателя SA1 «Вкл.» типа KCD11, имеющего 2 контакта;
- Li-ion батареи TR 18650 с рабочим напряжением +3,7 Вольта и её самодельного держателя.
Характеристики датчика пламени (Модуля А1)
Модуль датчика пламени с компаратором LM393 в отечественном интернет-магазине MCU Store имеет артикул 00760 и цену 49 рублей.
Выход датчика: дискретный. Напряжение питания: + 3,3 … 5 Вольт. Спектр чувствительности: 760 - 1100 нм. Угол обнаружения: 60°. Дальность обнаружения: 80 см для зажигалки. Чувствительность датчика настраивается потенциометром RP1.
Размеры печатной платы модуля: 32 х 14 х 1,5 мм. Контакты разъёма ХР1: VSS – питание + 3,3 … 5 Вольт; GND – земля (общий провод); D0 (OUT) - выход датчика. Выход датчика: «Норма» - лог.1. «Огонь» - лог.0.
Характеристики датчика вибрации SW-18015P
Датчик вибрации SW-18015P (Vibration Sensor switch SW-18015P) в отечественном интернет-магазине MCU Store имеет артикул 00358 и цену 10 рублей. Другое название - переключатель встряхивания. Его назначение - обнаружение вибрации. В нормальном состоянии (когда он статичен) датчик разомкнут. При появлении вибрации - сопротивление резко уменьшается. Срабатывание может происходить под любым углом.
Рабочее напряжение: 12 Вольт, не более. Протекающий ток: 0,1 мА, не более. Время срабатывания: 0,1 … 2 мС. Closed resistance (замкнутое сопротивление): < 30 Ом. Open resistance (открытое сопротивление): > 10 МОм. Срок службы: более 50000 часов. Нормальный срок службы переключателя может достигать 20 0000 циклов. Рабочая температура: -25 ... +85⁰C. Относительная влажность 95% (в течение 96 часов). Термостойкость = +100⁰С. Условия пайки выводов: в течение 3 секунд при 230⁰С. Конечная буква Р в маркировке датчика обозначает «полностью герметичный».
Дополнительно для изготовления УЗКП потребуются:
1). Стандартный пластиковый корпус размерами 100 х 60 х 25 мм и толщиной стенок 2 мм.
2). Дюралевая пластина 100 х 53 х 1 мм. – для «вешалки».
3). Стеклотекстолит 95 х 35 х 2 мм. – для общего крепёжного основания. Фольгированный стеклотекстолит 33 х 33 х 1 мм. – для печатной платы.
4). Отрезки красной меди размерами 40 х 28 х 1 мм (2 штуки) для изготовления контактов «+» и «-» держателя GB1.
5). Отрезок пружинистой бронзы размерами 28 х 20 х 0,4 мм (1 штука) для изготовления пружины контакта «-» держателя GB1.
6). Прозрачный скотч шириной 48 … 50 мм для приклеивания фальшпанели и этикеток.
Крепёжные изделия
а) винты М4х16 латунные с полукруглой головкой (с комплектом гаек, шайб и шайб пружинных) – 2 штуки;
б) шайбы М4: паронитовые (смягчающие контакт твёрдого материала с мягким пластиком) – 4 штуки;
в) винт М3 х 12 латунный с комплектом шайб и гайкой) – 4 комплекта – для крепления печатной платы;
г) винт М3 х 16 латунный с комплектом шайб и гайкой) – 7 комплектов – для крепления модуля А1 (датчика пламени), гнезда HS2 и держателя GB1;
д) шурупы М4 х 30 с потайной головкой – 2 шт. – для навешивания «вешалки» к деревянным дверям;
е) бамбуковые шампура (2 штуки длиной 30 см) и отрезки ПВХ-трубочек для изготовления самодельного пинцета. Пинцет понадобится для вставления двух винтов М4х18 внутрь корпуса СПУТ.
Намеченные шилом места вкручивания шурупов в дверь желательно предварительно просверлить сверлом диаметром 2,1 … 2,8 мм. Это значительно облегчит вкручивание шурупов отвёрткой и предотвратит срывание шлицов и образование на руке неприятных мозолей.
Необходимый инструмент
Паяльник, дрель, свёрла 2,1; 3,2; 4,2 мм, ножницы по металлу, штангенциркуль, тиски слесарные или гибочное приспособление, отвёртка, ключ рожковый и торцевой, 2 пассатижей, нож канцелярский.
Принцип работы УЗКП
Питание УЗКП включается тумблером «Вкл.». При этом, если к гнезду XS2 подключён СПУТ происходит демонстрационное воспроизведение фонограммы, записанной на плеер: «Согласно федеральному закону от 23.02.2013 № 15-Ф3, в данном помещении курение запрещено».
При включённом питании УЗКП светится зелёный светодиод HL2 «Вкл.». Его режим работы (для экономии ёмкости аккумулятора GB1) сделан высоко экономичным. Для этого резистором R1 выбран ток 0,1 мА. При таком токе обеспечивается достаточно яркое свечение HL2 «Вкл.». Одновременно с индикацией включения питания HL2 выполняет функцию разряда аккумулятора GB1, так как зелёный светодиод прекращает свечение при напряжении 3 Вольта. (А аккумулятор GB1 рекомендуется разряжать до напряжения не ниже 2,7 Вольта).
В исходном состоянии (при отсутствии воздействия открытого огня на фотодиод BL1) на выходе D0 модуля А1 (Датчик пламени) установлена лог.1; контакты датчика вибрации SV1 разомкнуты и на оба входа (выводы 1 и 2) элемента DD1.1 подаются логические единицы. При этом на выходе (выводе 4) элемента DD1.2 установлена лог.1. ОВ собранный на элементах DD1.3, DD1.4, C3, R2, R3, готов к запуску спадом напряжения, подаваемого на вход (выводе 9) элемента DD1.3.
Но до появления открытого огня или вибрационного воздействия, ОВ (DD1.3, DD1.4, R2, R3, C3) заторможен и на его выходе (выводе 10) DD1.3 установлен лог.0. Полевой транзистор VT1 закрыт. Сопротивление канала сток – исток VT1 стремится к бесконечности и нагрузка HL1 R4, а также подключённый к гнезду XS2 СПУТ обесточены.
Вибрации, колебания или ударные сотрясения SV1 приводят к замыканию контактов SV1, низкий уровень напряжения поступает на вход (вывод 2) DD1.1. При этом на выходе (выводе 4) DD1.2 появляется отрицательный перепад. ОВ запускается по входу (выводу 9) DD1.3 и на его выходе (выводе 10) DD1.3 устанавливается лог.1. Полевой транзистор VT1 открывается. Сопротивление его канала сток – исток стремится к нулю, и нагрузка HL1 R4 вместе со СПУТ включаются.
Если обнаруженный огонь по какой - либо причине исчез, и воздействие на фотодатчик модуля А1 закончено до окончания работы ОВ, то ОВ не будет запускаться, вплоть до повторного обнаружения огня. ОВ запускается в момент обнаружения (но не погасания) огня. Длительность работы ОВ может быть значительно увеличен, вплоть до нескольких минут, до длительности, соответствующей длительности фонограммы, записанной в СПУТ. (Комнатные пожарные извещатели промышленного изготовления, срабатывающие на задымление, настраиваются на работу в режиме «Тревога» в течение 4 минут после обнаружения возгорания).
Аналогичный запуск ОВ (логическим нулём на выводе 1 элемента DD1.1) происходит и при воздействии открытого огня на фотодиод BL1.
Лог.1 на выходе ОВ (выводе 10) DD1.3 удерживается в течение времени, определяемого времязадающей цепью C3 R2 и ориентировочно определяется по формуле:
T = 0,69∙RC,
где Т – длительность импульса ОВ в секундах; R- сопротивление резистора R2, а С- ёмкость конденсатора С3.
При R2 = 1 МОм, С3 = 22 мкФ длительность (Т) выходного импульса ОВ = 15 с. При R2 = 100 кОм, С3=22 мкФ длительность (Т) выходного импульса ОВ = 1,5 с.
Рассмотрим более подробно работу ОВ, собранного на элементах DD1.3 DD1.4 C3 R2. Запуск ОВ осуществляется подачей короткого импульса отрицательной полярности на вход запуска (на вывод 9) DD1.3. Это приводит к появлению положительного перепада напряжения на выходе ОВ (на выводе 10 DD1.3). После завершения импульса отрицательной полярности на входе (выводе 9) DD1.3, выходной логический уровень ОВ (в течение времени τ перезаряда конденсатора C4) поддерживается низким уровнем напряжения на входе (выводе 8) DD1.3. Через 15 секунд (выдержка установлена соответствующим сопротивлением резистора R2*) ОВ возвращается в исходное состояние и на его выходе (на выводе 10 DD1.3) устанавливается лог.0.
УЗКП может включать любую нагрузку, работающую при напряжении от +3 Вольт. Важно только, чтобы ток стока VT1 не превышал 1,4 Ампера (0,98 Ампера - для коэффициента нагрузки по току = 0,7). СПУТ потребляет ток не более 0,2 Ампер и при использовании аккумулятора ёмкостью 2000 мА/час сможет обеспечить непрерывную работу плеера на полной громкости не менее 10 часов. А в УЗКП предполагается включение плеера на время, меньшее на несколько порядков (5 – 10 минут в сутки).
Настройка УЗКП
Отечественная часть УЗКП, собранная без ошибок и из исправных компонентов, работоспособна без настройки при первом включении. Однако может потребоваться подстройка модуля А1. Сделать это можно быстрее при установленной (R2* 100 кОм … 5,1 МОм) выдержке ОВ равной 2-4 секундам. Подстройка может заключаться в следующем:
1). Установить движок подстроечного резистора RP1 в крайнее левое (против часовой стрелки) положение. При этом чувствительность модуля ДП практически «нулевая» и свечение зелёного SMD - светодиода «DO-LED» отсутствует.
2). Устанавливают напротив фотодатчика BL1 (он имеет корпус как у 5-миллиметрового светодиода, колпачок которого сильно «затемнён») свечу или зажигалку на такое расстояние (не более 1 метра), с которого должно обнаруживаться пламя (угол обнаружения равен 60 градусам).
3). Плавно вращая движок подстроечного резистора RP1 по часовой стрелке, добиваются запуска ОВ.
Примечание: Устанавливать движок RP1 в крайне правое (по часовой стрелке) положение не целесообразно, так как при этом зелёный SMD - светодиод «DO-LED» светится постоянно, а ОВ не запускается.
4). По окончании работы ОВ, любым предметом (листом бумаги) отгораживают фотодатчик ДП от пламени и убеждаются, что от такого действия ОВ не запускается.
5). Убирают препятствие между огоньком (пламенем свечи или зажигалки). При этом ОВ должен запуститься вновь.
Пункты 4 и 5 можно повторить несколько раз.
6). При использовании обычного (не суперъяркого) зелёного HL2 «Вкл.», рабочий ток HL2 следует увеличить уменьшением сопротивления резистора R5. Для этого в разрыв цепи R5-HL2 включают миллиамперметр постоянного тока. Резистор R5 временно заменяют «лабораторной парой» - двумя, соединёнными последовательно (постоянным 120 … 330 Ом и подстроечным 22 … 33 кОм). Включают питание (SA1 - в левое положение) и, вращая шлиц подстроечного резистора отвёрткой, устанавливают номинальный ток HL2 равный 10 … 20 мА. Далее, не изменяя положения шлица подстроечного резистора, выключают питание, выпаивают «лабораторную пару» и тестером измеряют её суммарное сопротивление. Выбирают резистор с ближайшим (к измеренному) номиналом из имеющихся, и впаивают его на место резистора R5. Максимальный рабочий ток светодиода HL2, указанного в схеме (рис. 1) может составлять 25 мА. А хорошую яркость свечения он обеспечивает уже при токе более 100 мкА.
7). При необходимости рабочий ток (от 0,1 мА до 3…6 мА) светодиода HL3 можно уточнить подбором сопротивления резистора R5.
8). Для уменьшения зависимости работы фотодатчика BL1 от посторонних ярких источников света, на фотодатчик можно надеть светонепроницаемую трубку.
Работа авторского экземпляра УЗКП была проверена в комплекте со свечой, удалённой от фотодатчика ДП на расстояние до 0,8 метров.
Для ускорения темпа демонстрации работы УЗКП, свеча была заменена миниатюрной коммутаторной лампой накаливания с номинальным рабочим напряжением 28 Вольт. При подаче на неё постоянного напряжения 9 Вольт, осуществлялось её слабо заметное свечение, а рабочий ток коммутаторной лампы составил 31 мА. При этом удалось получить гарантированное срабатывание ОВ с расстояния до 20 сантиметров.
Эксперименты были продолжены в комплекте с прозрачной сетевой лампой накаливания (60 Вт, ~230 Вольт) без отражателя. Гарантированное срабатывание ОВ было достигнуто на расстоянии более 8 метров. При этом следует заметить, что на рассеянный свет светодиодных ламп фотодиод BL1 не реагирует, так как его спектральный рабочий диапазон составляет 760 - 1100 нанометров.
Однако, при установке УЗКП следует исключить прямую направленность на фотодатчик яркого источника света. Чем ярче общий уровень освещённости в помещении, тем сильнее придётся загрубить чувствительность модуля А1. Таким образом, практически подтвердилось, что датчик реагирует на открытый огонь, свет от ламп накаливания. Датчик не реагирует на дым, на изменение температуры и перемещения воздуха. Ток дежурного режима УЗКП составляет около 4 мА (при U GB1 = 4 Вольта).
Возможные переделки УЗКП
1). Если срабатывание УЗКП от физических (вибрационных воздействий) не нужно, то (не выпаивая из платы тонковыводный датчик SV1) медную дорожку на ПП, ведущую от правого вывода R1 к точке А датчика SV1, следует разорвать (перерезать скальпелем).
2). Если срабатывание УЗКП не нужно при появлении открытого огня, то вход (вывод 1) элемента DD1.1 отключают от контакта 3 разъёма XS1 и подключают к выводу 14 элемента DD1.1.
Детали УЗКП
В УЗКП применены постоянные резисторы МЛТ, С2-23, С2-33. Конденсаторы C1, C2 - керамические типа КМ, К10-17. Остальные конденсаторы оксидные типа К50-35 или малогабаритные зарубежного производства. При этом С3 желательно применить с малым током утечки. Это особенно важно, если сопротивление резистора R2 (для увеличения времени работы ОВ) будет увеличено до 1 … 5 Мом. Такому требованию отвечают, например, конденсаторы серии CFM фирмы «Maron» или серии ТК фирмы «Jamicon». ИМС DD1 К561ЛА7 (CD4011A) можно заменить К561ТЛ1 (CD4093A). Транзистор VT1 КП505А можно заменить КП505Г. Светодиоды HL1 и HL2 - с повышенной светоотдачей. Красный светодиод HL1 ARL2-5113URC можно заменить красным FYL-5013URC или жёлтым ARL-5013UYC. Зелёный светодиод HL2 ARL-5213PGC можно заменить, например, зелёным OSBG5111A–VW (18 cd, 20 мА). Датчик SW-18015P можно заменить датчиком SW-420.
Выключатель клавишный SA1 KCD11 можно заменить выключателем KCD11-A-101O11BB с черной клавишей. В интернет-магазине MCU он имеет артикул 00773 и цену 12 рублей.
Печатная плата УЗКП выполнена из односторонне фольгированного стеклотекстолита размерами 33 х 33 х 1,0 мм (см. рисунки 02 и 03). Диаметр отверстий на печатной плате под микросхему - 0,7 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм., под крепёжные отверстия – 3,2 мм.

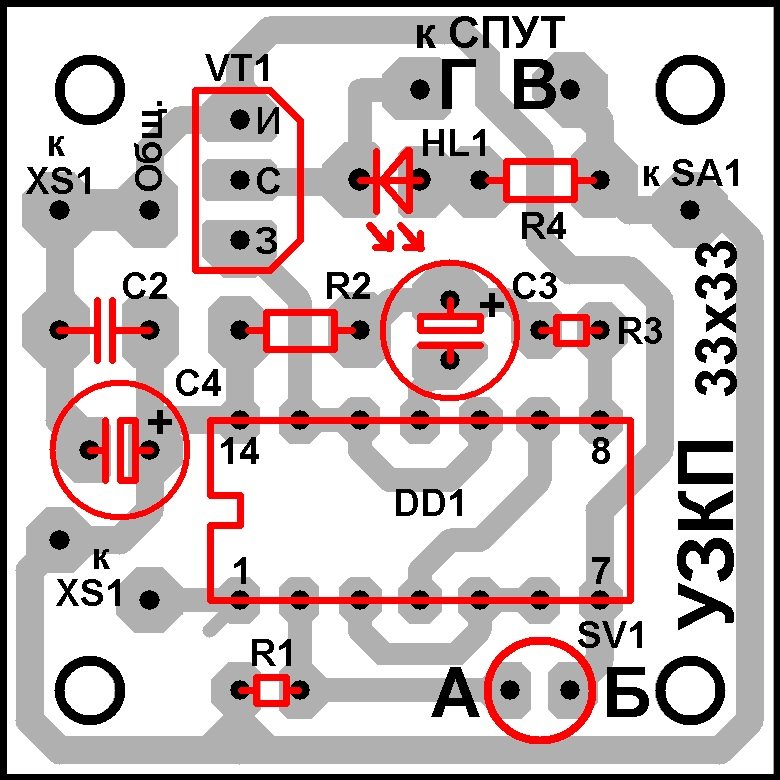

Рисунки 02 и 03.

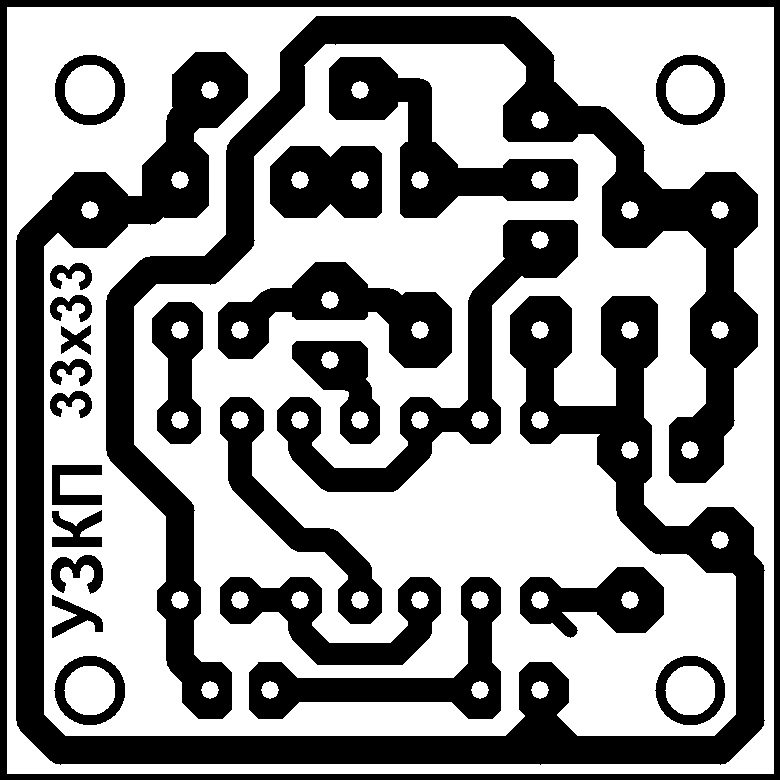

Рисунок печати – «трассировка печатной платы» – (см. рисунок 03) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ).
О методе ускоренного травления печатных плат подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске.
Передняя (наружная) часть УЗКП украшается этикеткой - ламинированным рисунком (см. рисунки 4 А-Е). Несколько вариантов рисунков – этикеток приводятся в поставленном на пароль файле «UZKP_4work».
Выбранная этикетка распечатывается на цветном принтере, вырезается ножницами и приклеивается к передней пластмассовой крышке корпуса широкой (48 … 50 мм.) полоской прозрачного скотча. Аккуратно это делается таким образом. Сначала, удерживая рисунок на кончике скальпеля и устранив перекос, прилепить рисунок к прямоугольному кусочку скотча. А затем скотч (с закреплённым на нём рисунком) приклеить к крышке.
Порядок изготовления УЗКП
Рисунок 05.

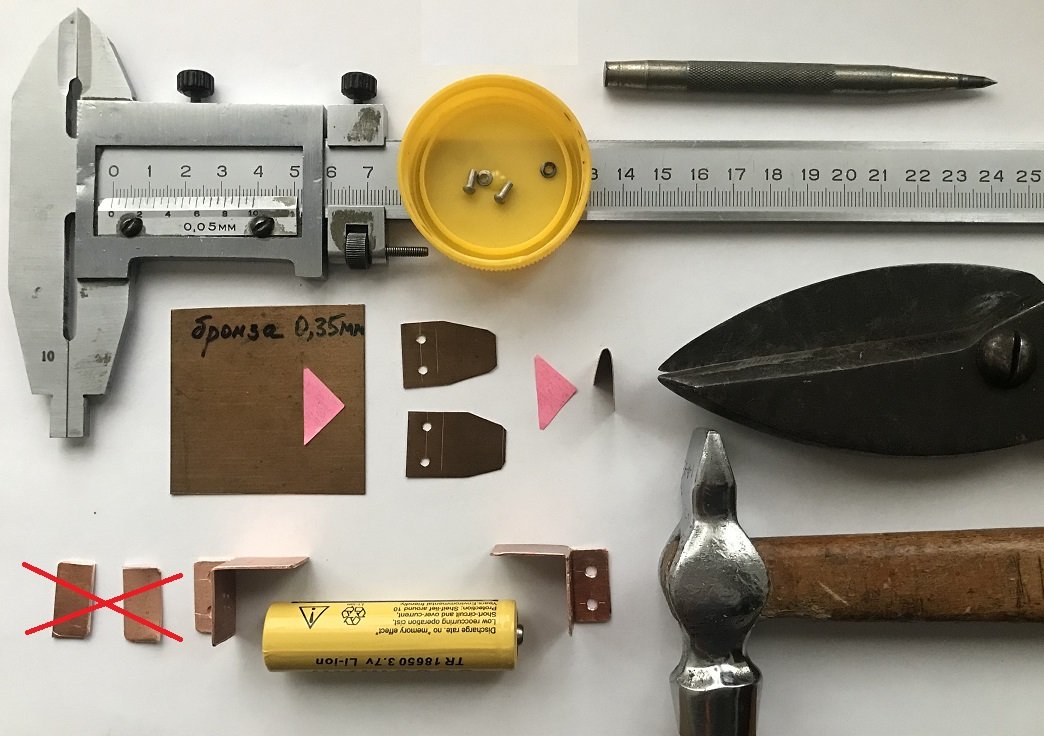

Для повышенной надёжности, держатель аккумулятора GB1 оснащается пружинным контактом из бронзы толщиной 0,35 … 0,4 мм., который приклёпывается к медной контактной стойке «минус» держателя GB1.

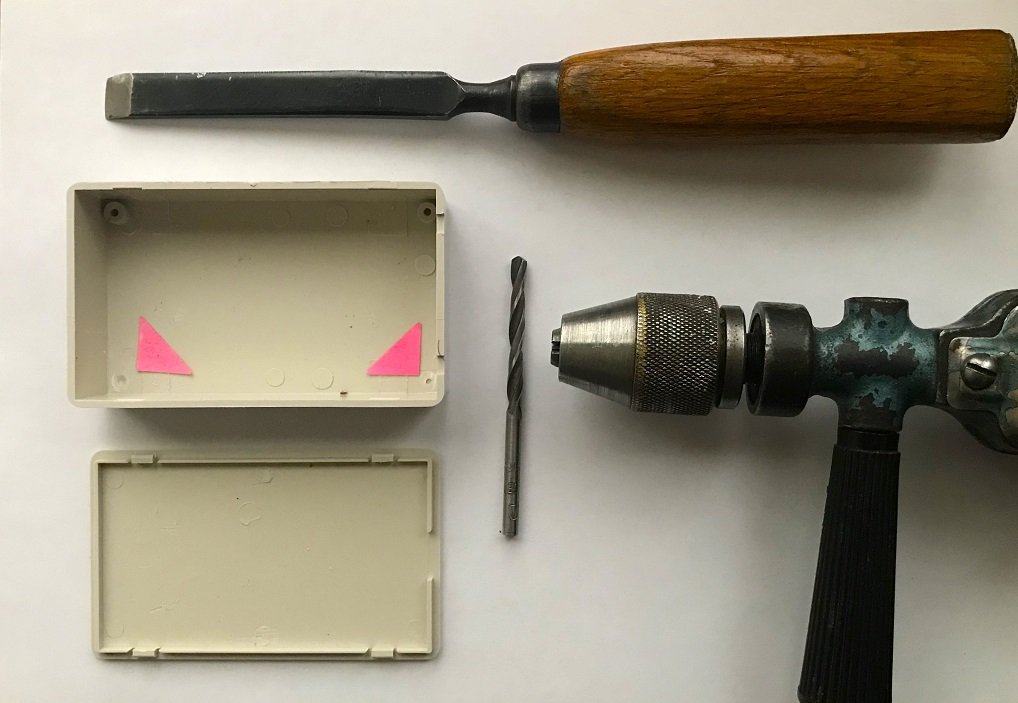

Рисунок 06.
Внутри корпуса УЗКП цилиндрические выступы с отверстиями под шурупы крепления аккуратно срезаются остро заточенной стамеской. Для облегчения этой процедуры, отверстия предварительно рассверливают сверлом диаметром 4,5 … 4,8 мм.

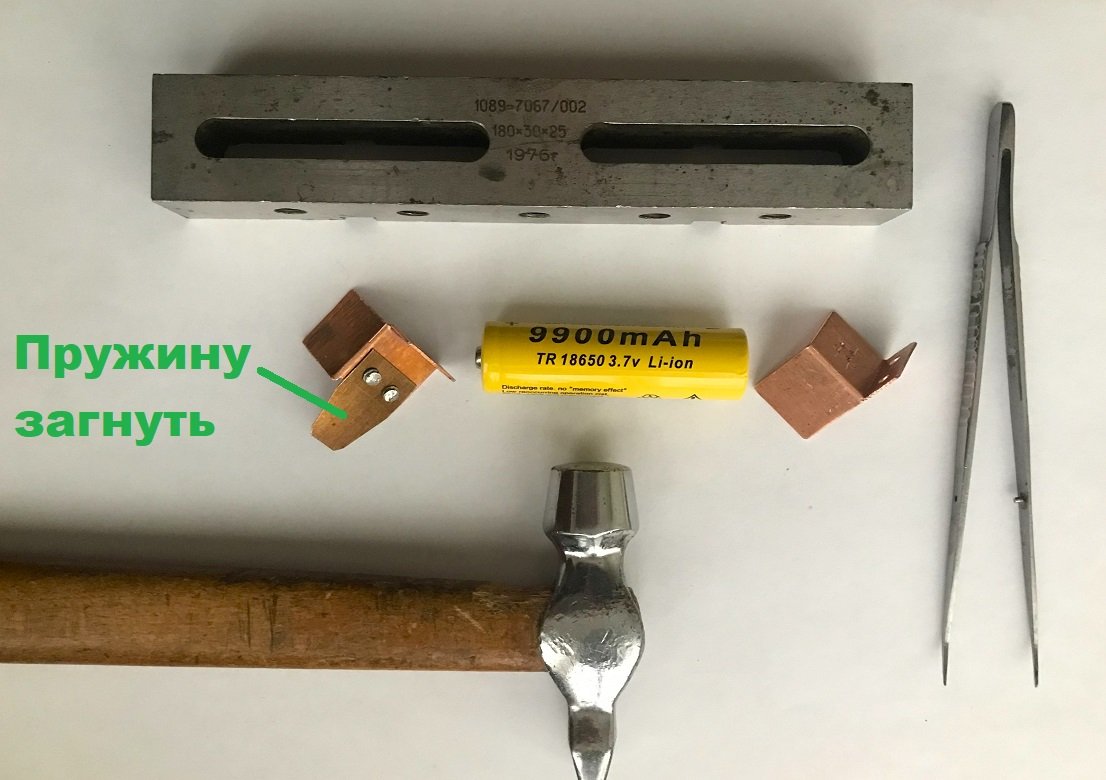

Рисунок 07.
Подойдут заклёпки диаметром от 2 до 2,5 мм. Пружину сначала расклёпывают на медной контактной стойке «минус», а затем плавно загибают круглогубцами или пальцами.
Рисунок 08.

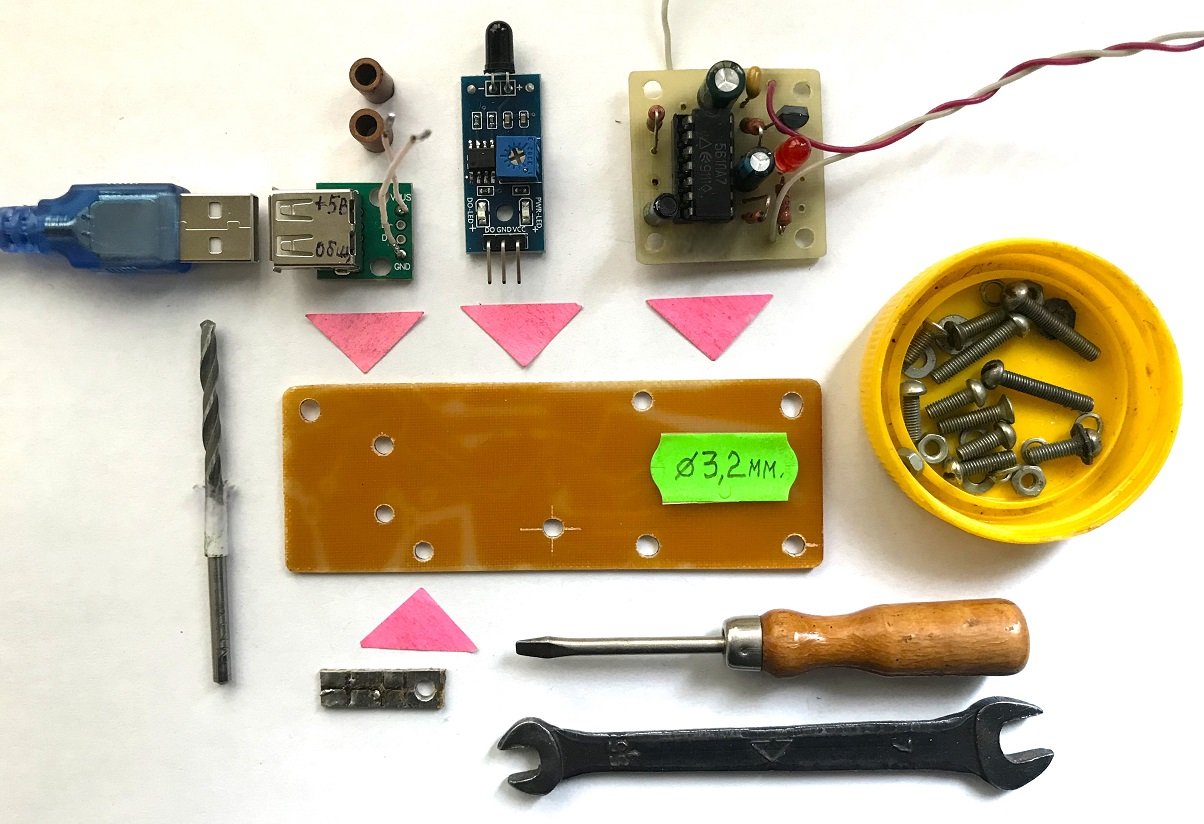

Все четыре платы УЗКП: 1). Плата с USB-гнездом. 2). Блок А1 ДП (датчик пламени). 3). ПП УДКП. 4). Плата под светодиод HL2 и резистор R5 с одним крепёжным отверстием d=3,2 мм. Все четыре платы УЗКП крепятся на общем крепёжном основании винтами диаметром 3 мм.
Рисунок 09.

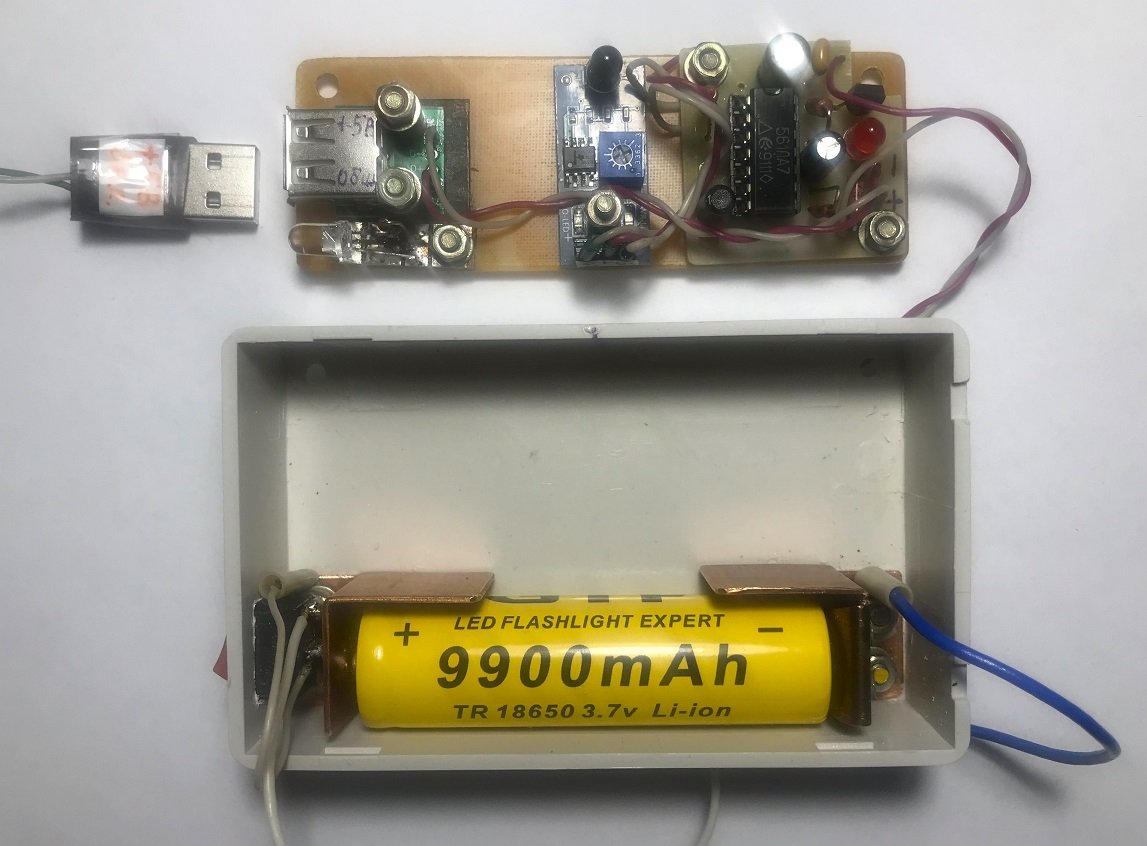

Сверху: Все четыре платы УЗКП в сборе: 1). Плата с USB-гнездом. 2). Блок А1 ДП (датчик пламени). 3). ПП УДКП. 4). Плата под зелёный светодиод HL2 и резистор R5]. Все четыре платы УЗКП крепятся на общем крепёжном основании винтами диаметром 3 мм.
Снизу: корпус УЗКП является составной частью держателя GB1.
Рисунок 10.

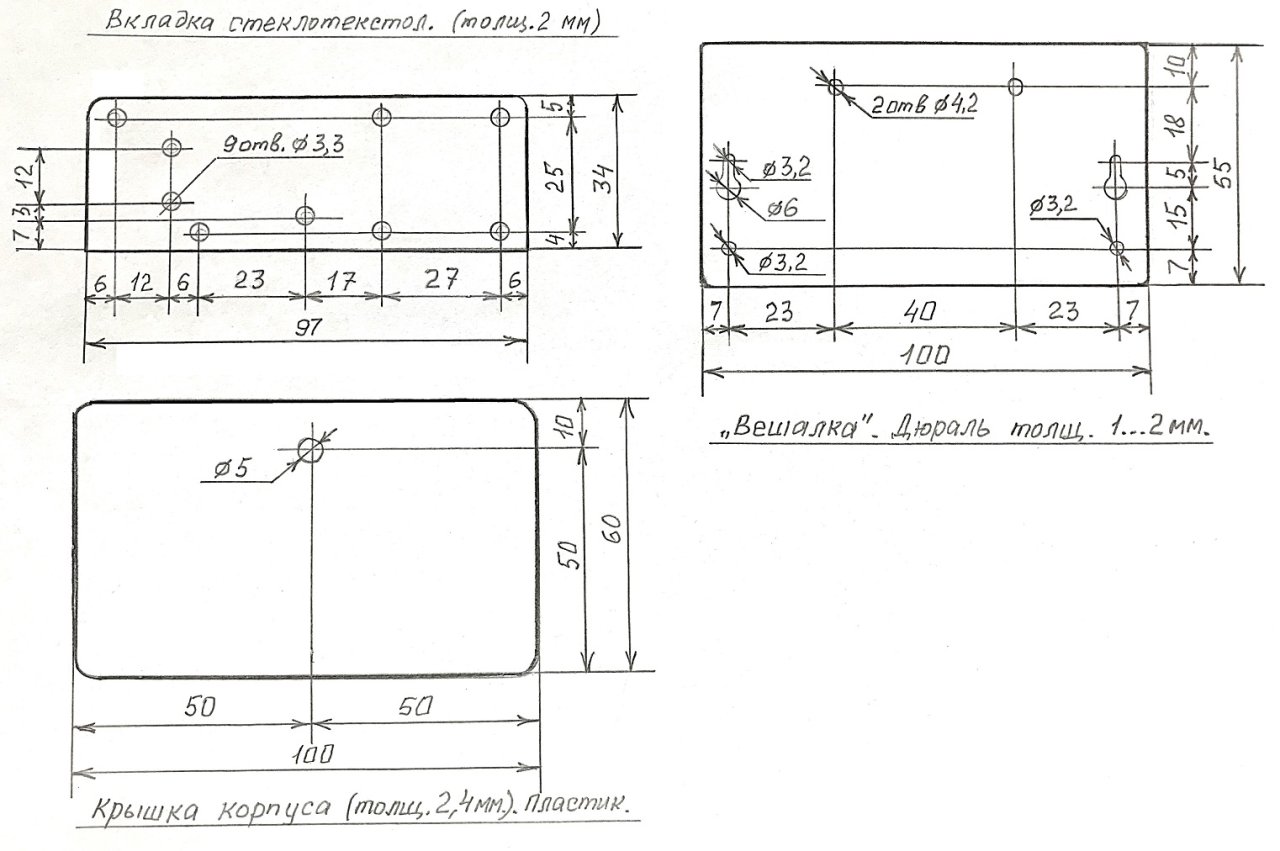

Эскизы: 1) общего крепёжного основания («вкладки стеклотекстолитовой»); 2) «вешалки» с ушками, которая также соединяет УЗКП со СПУТ; 3) Готовая крышка корпуса с отверстием под фотодатчик BL1 (длина волны 940 нм).
Рисунок 11.

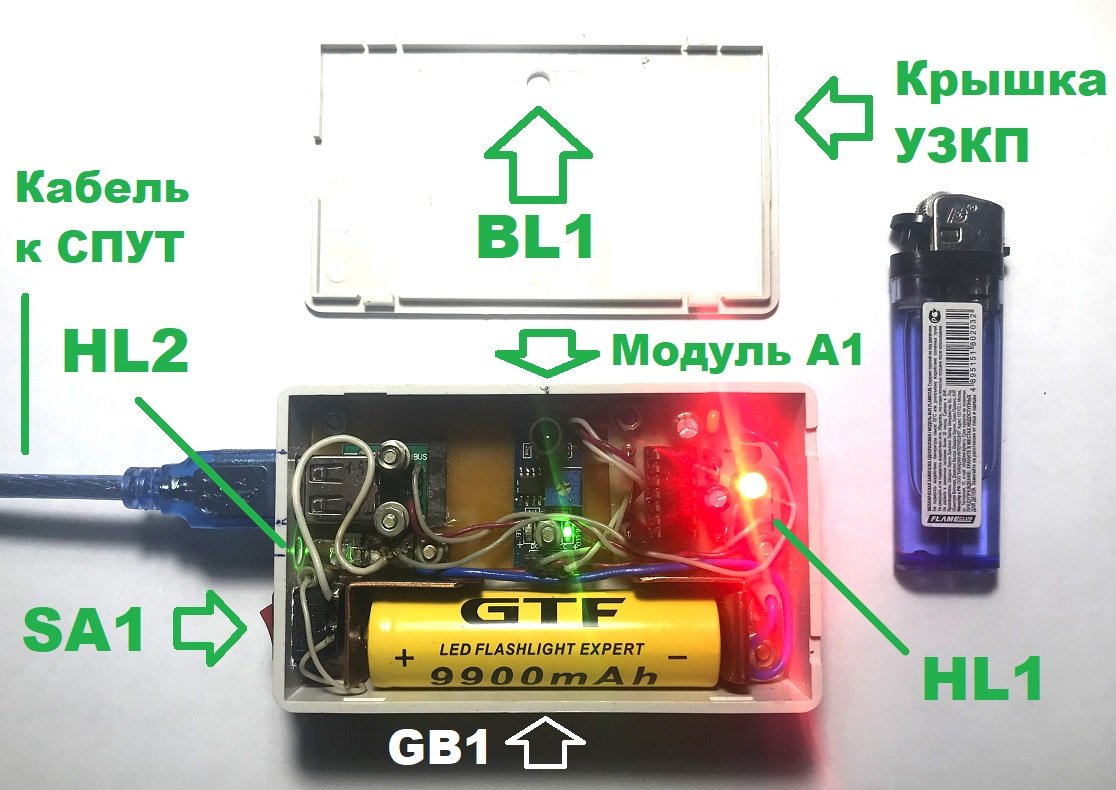

На рисунке 11 светится зелёный LED модуля А1, индицирующий включение питания и красный LED HL1, индицирующий подачу питания на СПУТ.
Рисунок 12.
Дюралевая «вешалка» служит не только для механического соединения УЗКП со СПУТ, но и позволяет навешивать двусоставную конструкцию на вертикальные поверхности (двери, дверцы, стенки).
Рисунок 13.

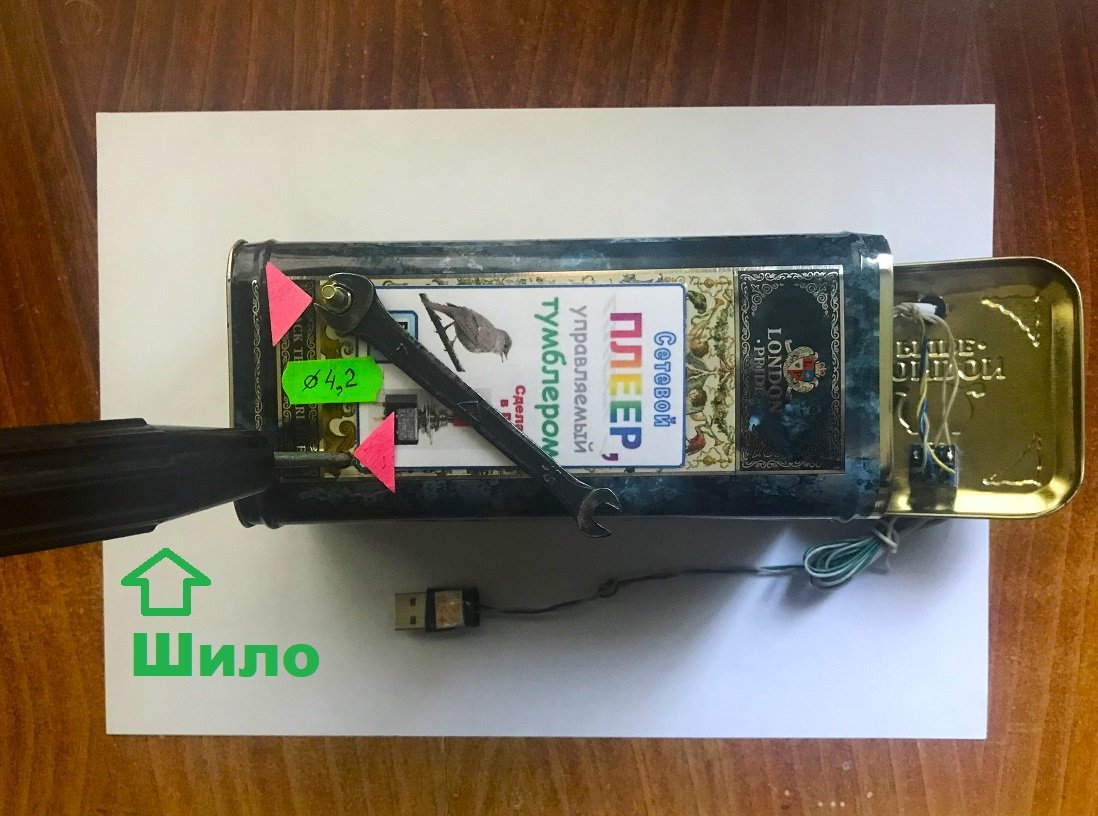

Корпус СПУТ сделан из тонкой жести. Дополнительные крепёжные отверстия d = 4,2 мм в его корпусе проделываются толстым шилом.

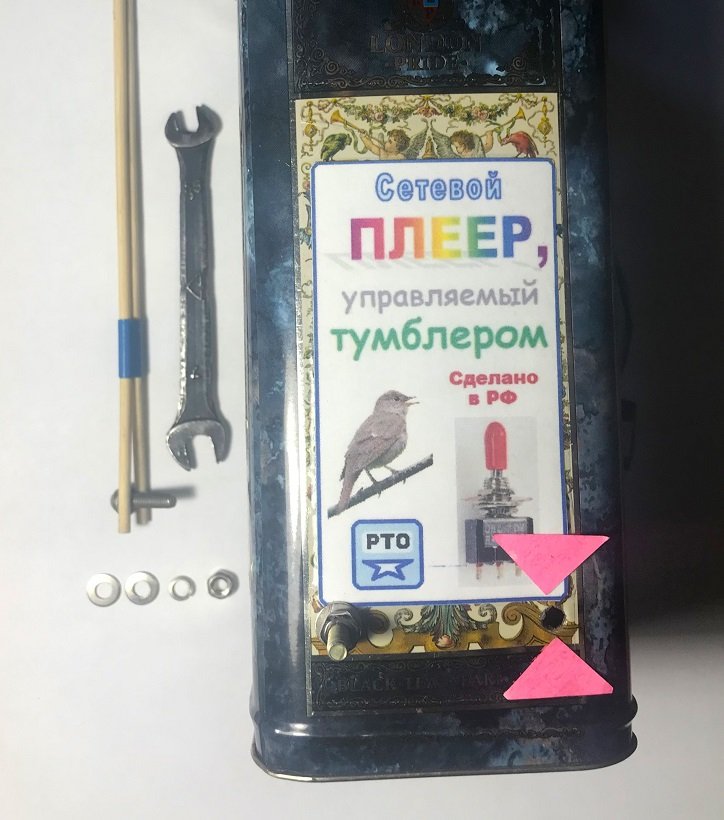

Рисунок 14.
При работе шилом, с внутренней стороны жестяного корпуса образуются длинные заусеницы. Отстучать эти заусеницы молотком практически невозможно. Поэтому поступают таким образом. С помощью длинного (30 см) самодельного пинцета из двух бамбуковых шампуров, крепёжные винты М4 вставляются в «прошиленные» отверстия. А с наружной стороны корпуса СПУТ одеваются шайбы и накручиваются гайки, например, рожковым ключом. В процессе закручивания гаек заусеницы легко сминаются полукруглыми головками винтов М4. Одновременно, заусеницы исключают прокручивание винтов при закручивании на них гаек и препятствуют раскручиванию гаек в процессе эксплуатации изделия.
Рисунок 15.

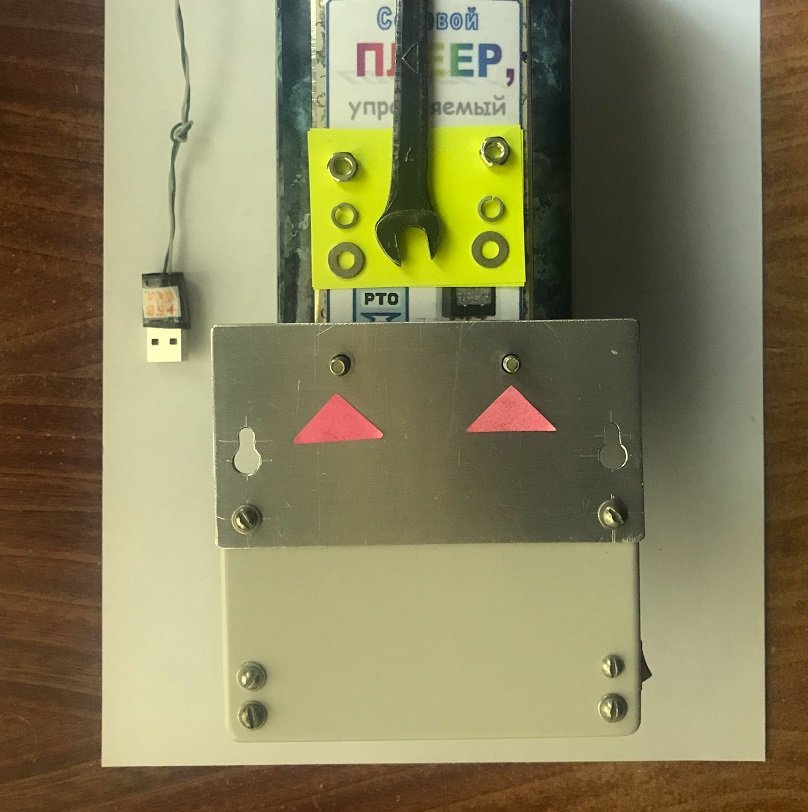

Прикручивание дюралевой «вешалки» (соединённой с корпусом УЗКП) к двум винтам М4х16, торчащим из корпуса СПУТ.
Рисунок 16.

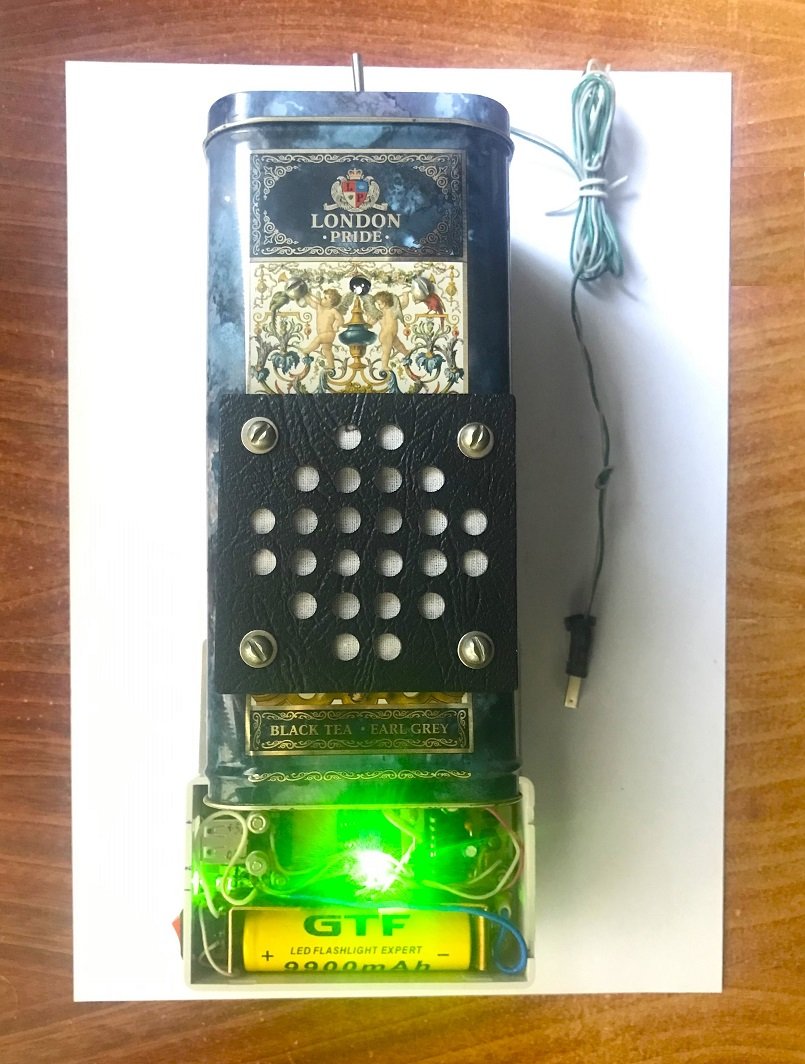

Вид на УЗКП спереди (со снятой крышкой) для увеличения чувствительности к открытому огню. В конце эксперимента решено было (для увеличения чувствительности) головку датчика BL1 вынести из корпуса УЗКП на 6 мм.
Рисунок 17.

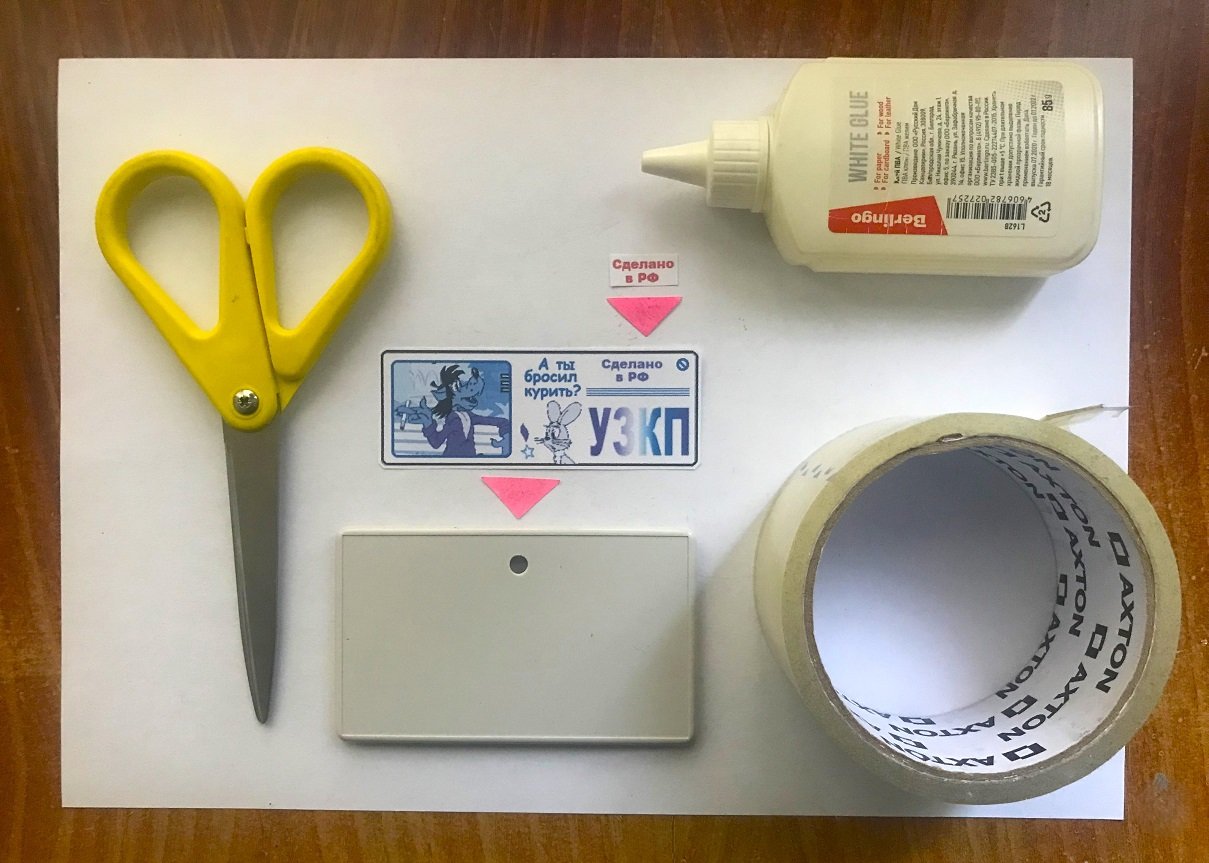

«Украшение» почти чёрно-белой фальшпанели цветным (красным) текстом. (При распечатывании закончилась красная краска в картридже принтера). После высыхания ПВА-клея этикетка приклеивается к крышке корпуса широкой полоской скотча.
Рисунок 18.

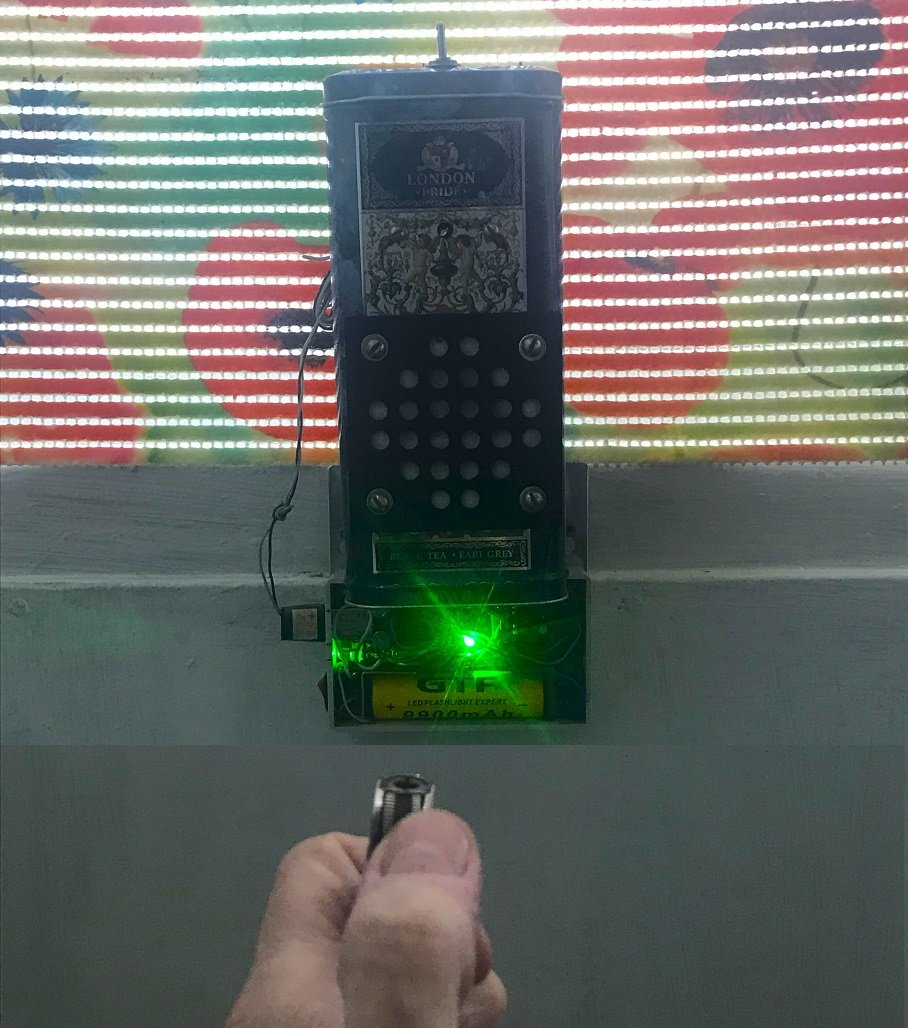

Клик по бензиновой зажигалке включает УЗКП и СПРУТ громко воспроизводит записанную фонограмму. Краткое содержание фонограммы: курить запрещается!
При необходимости использования УЗКП на складах с ЛВЖ (легковоспламеняющимися жидкостями), текст фонограммы можно составить, прочитав инструкцию по охране труда при работе с ЛВЖ
Рисунок 19.

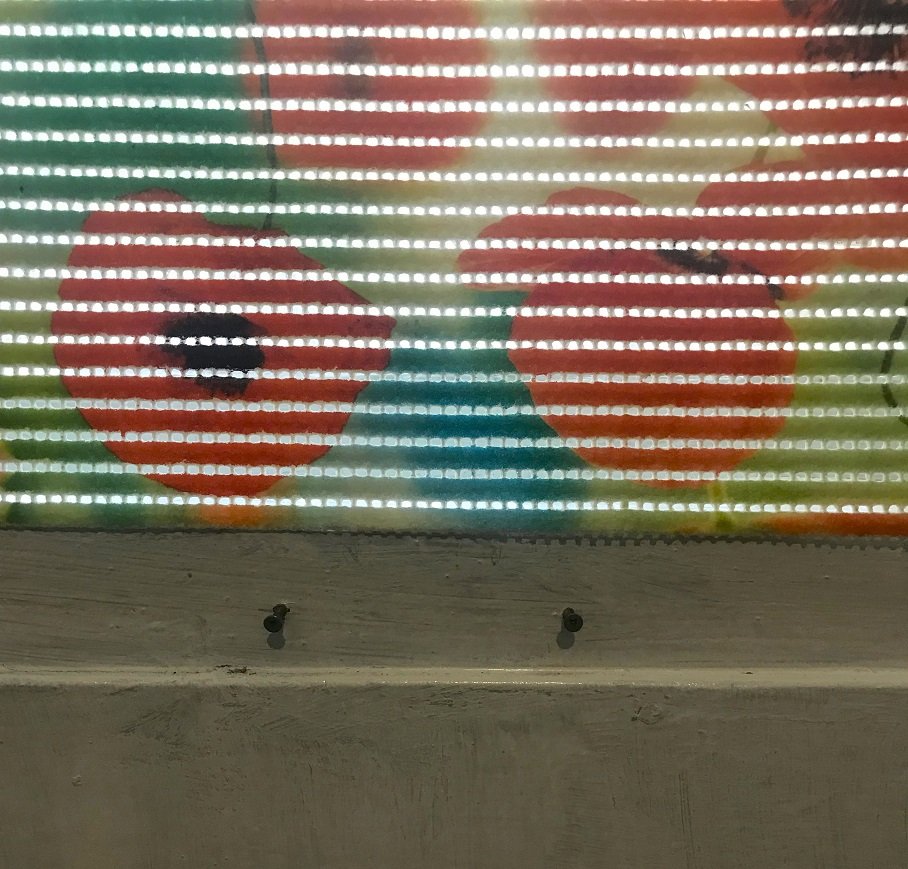

Расстояние между двумя шурупами для навешивания УЗКП на деревянную дверь составляет 85 мм.
Рисунок 20.

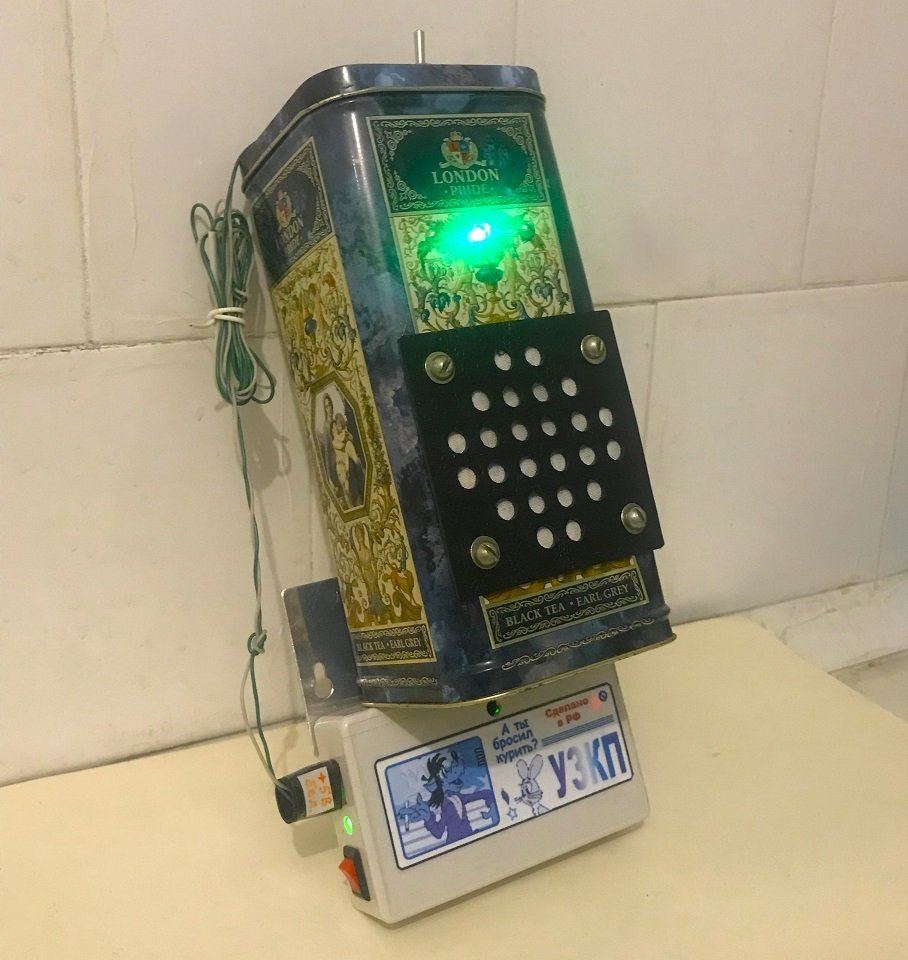

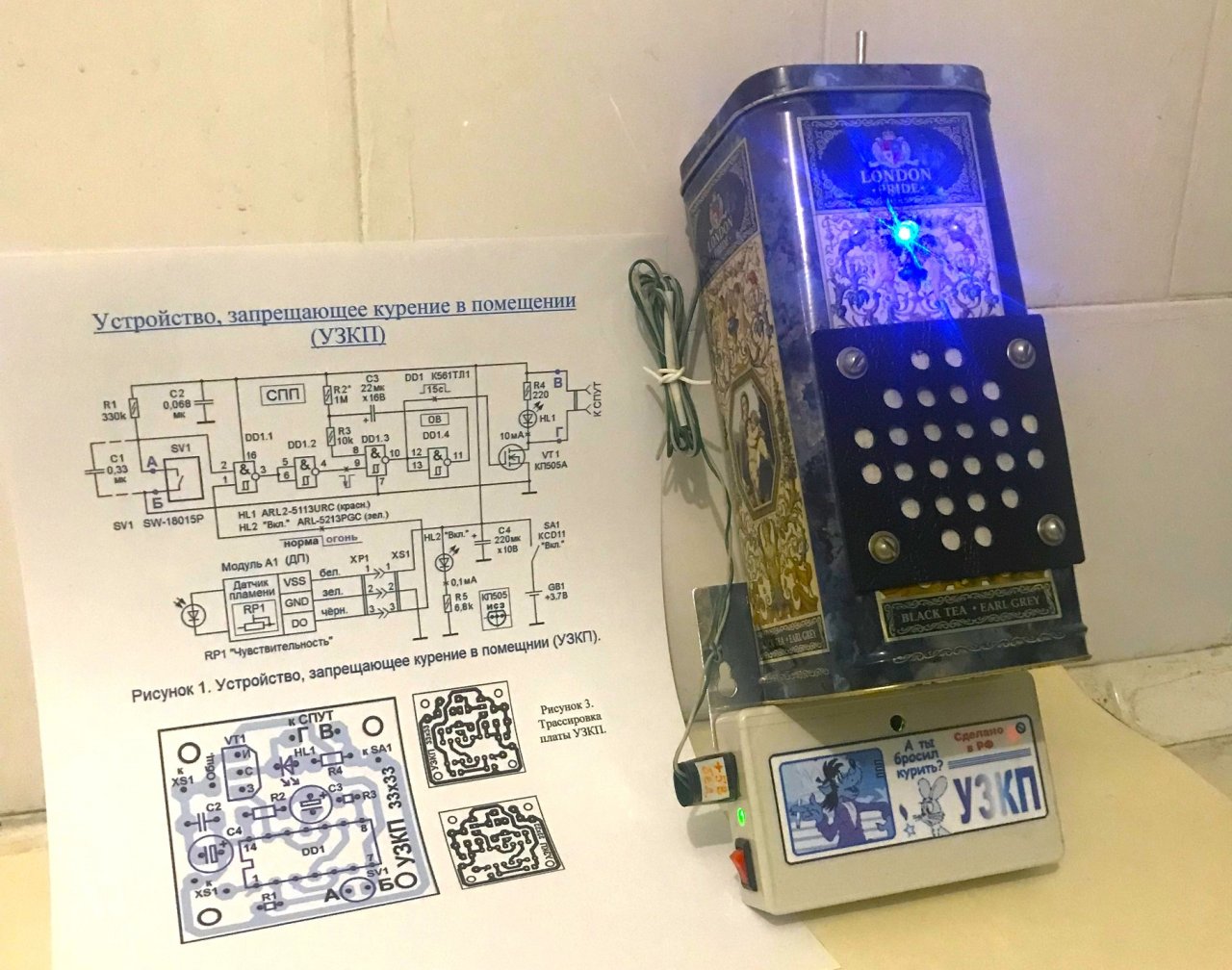

Для просмотра внешнего вида работающего УЗКП, выбрано более освещённое помещение (ванная комната).

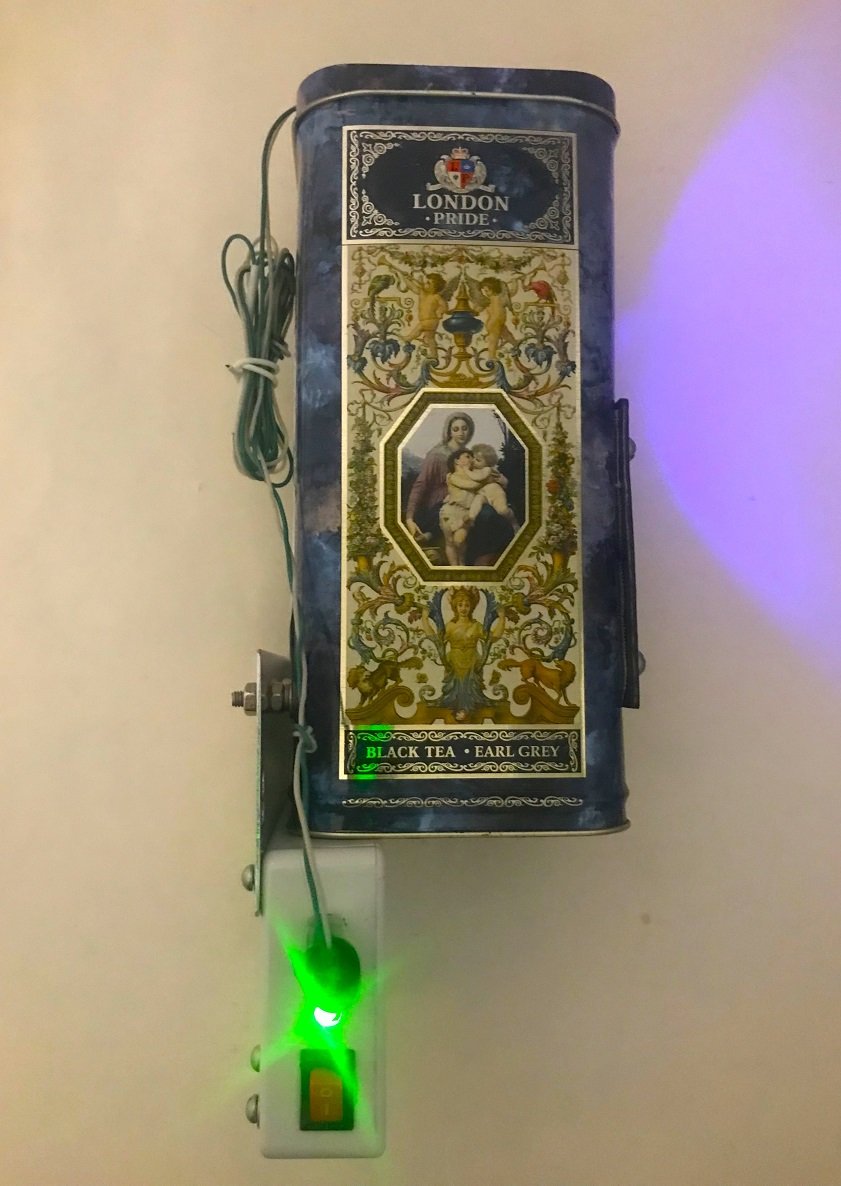

Рисунок 21. Вид на работающее УЗКП с левой стороны.

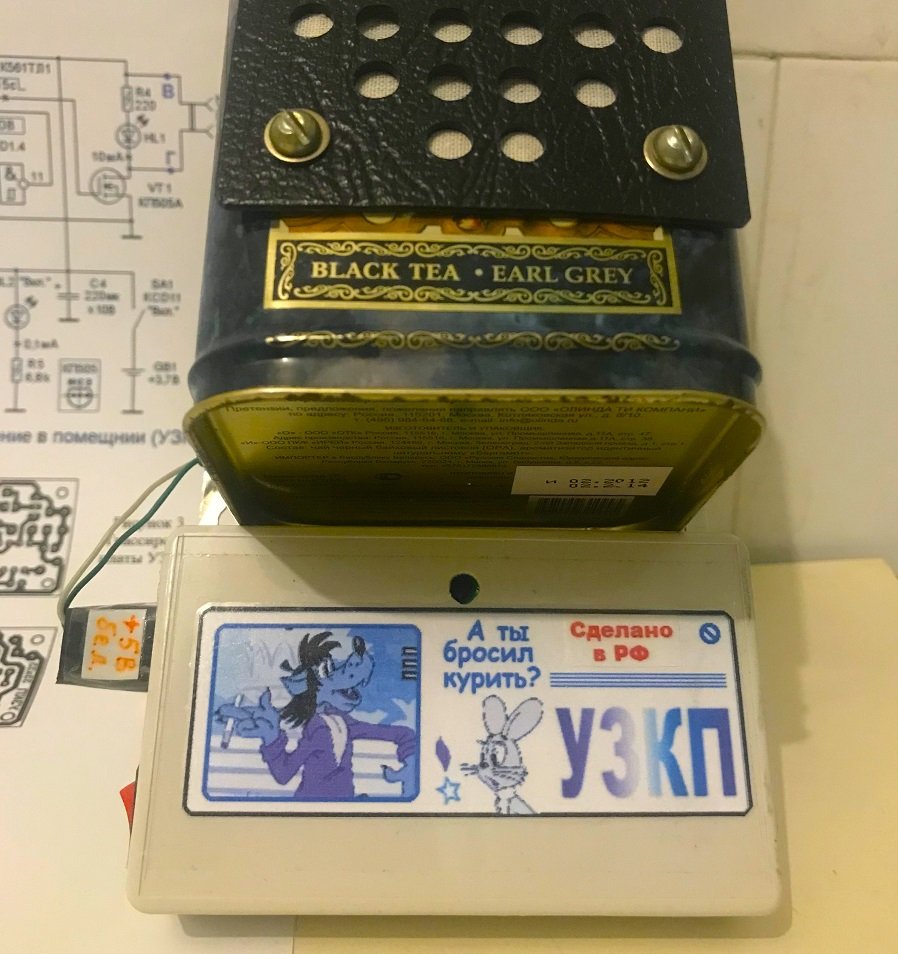

Рисунок 22. Вид на выключенное УЗКП снизу.
Рисунок 23.

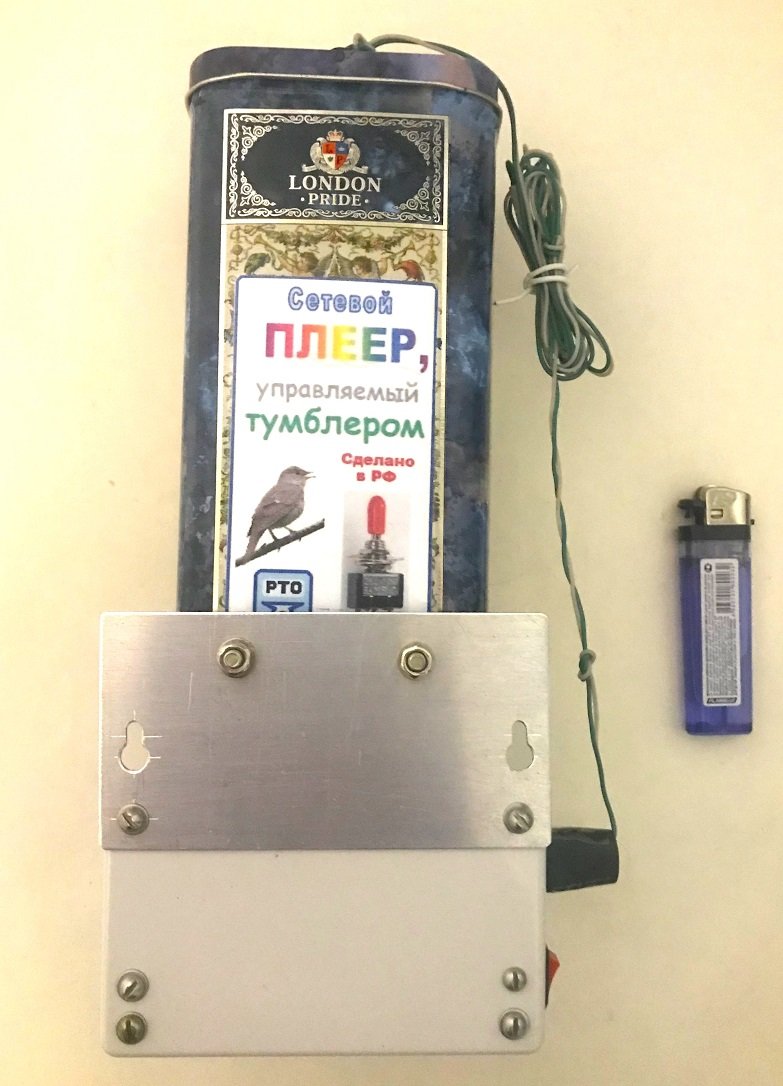

Вид на выключенное УЗКП сзади. На «вешалке» и на задней стенке корпуса явно не хватает цветных этикеток.

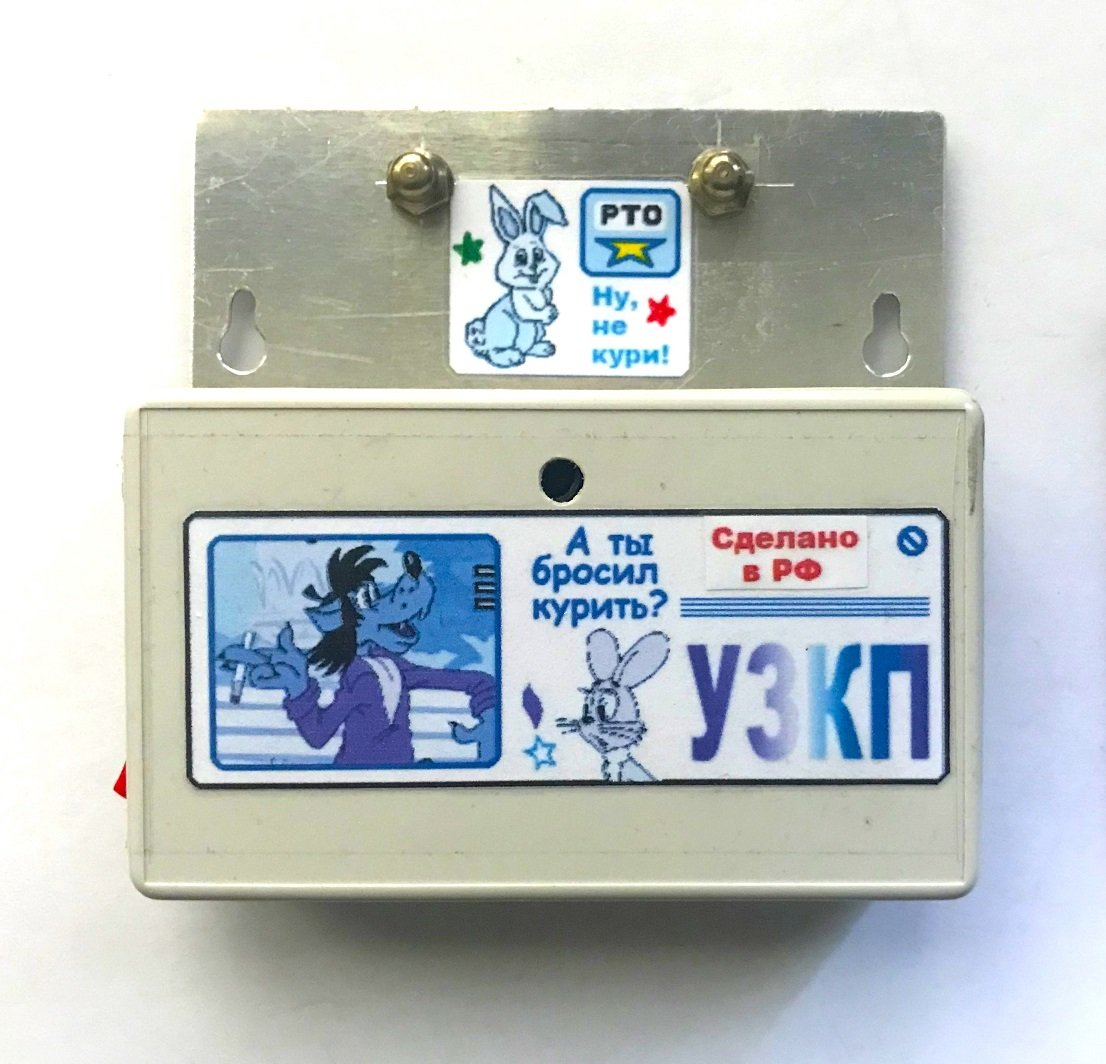

Рисунок 24. УЗКП может работать и без подключаемого к нему СПУТ.

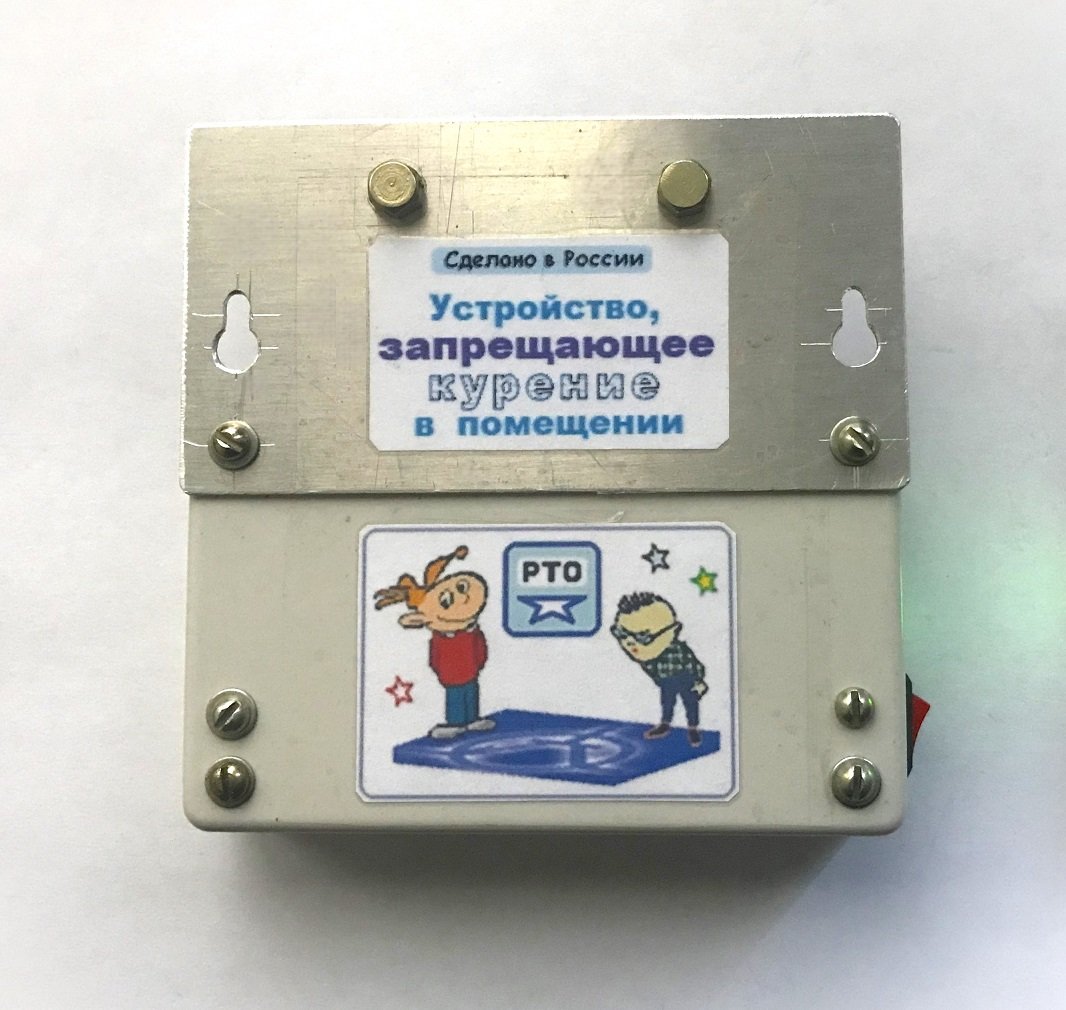

Рисунок 25.
Вид на УЗКП сзади. На «вешалке» и на задней стенке корпуса прозрачным скотчем наклеены цветные этикетки.
Рисунок 26.

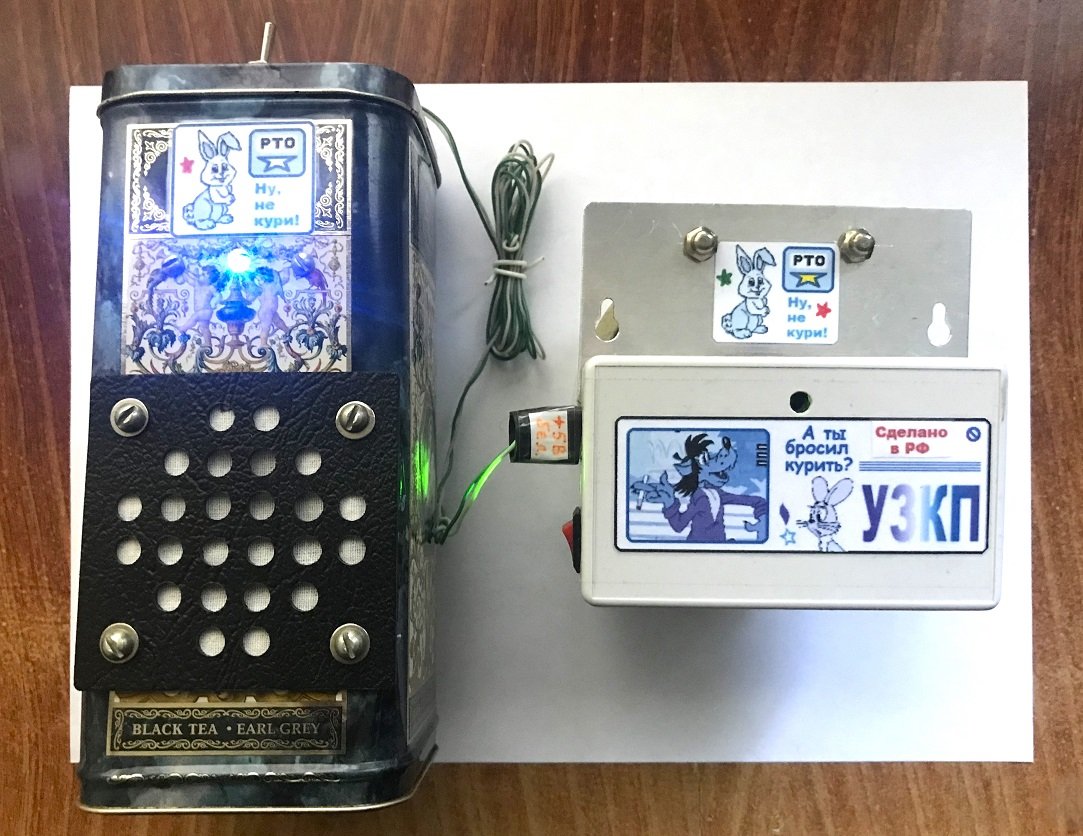

СПУТ не обязательно механически прикреплять к УЗКП для обеспечения их работоспособности. Оба отверстия d = 4,2 мм на дюралевой «вешалке» закрыты декоративными гайками-колпачками.
Уважаемые читатели!
Предлагаем Вашему вниманию бонусный блок к статье УЗКП. Он состоит из пяти загадок и ребуса, которые нужно разгадать. Разгадав эти загадки или ребус, вы узнаете пароль для открытия файла, упакованного в архив UZKP_4work.
Загадка №1.
Эта мелкая «быстринка»
незаметной может быть,
но звездою вспыхнуть может,
если лампу погасить.
Если загадка не поддалась, то можно получить подсказку.
Загадка №2.
«Кремнем о кресало» способ,
нам забыть давно пора.
Спичку взял и … то, что надо!
Только не без коробка.
В загадке №3 используется несколько устаревшее слово. Однако есть даже сказка с таким названием, написанная немецким писателем-сказочником Гансом Христианом Андерсеном. Она была впервые опубликована 8 мая 1835 года в сборнике «Сказки, рассказанные детям» и называлась ...
Последняя строка в этой загадке не помогает найти ответ, а лишь запутывает, так как загадка (в комплекте с первыми двумя) чрезмерно лёгкая. Однако и первые две строки легче понимаются, если их прочитать 2-3 раза. Полезно также (для понимания написанного) первые три слова поменять местами. А данный, несколько странный порядок слов использован для создания характерной мелодики стихотворного письма.
Загадка №3.
Огнивом её добычи, ныне отошла пора. Спичку взял иль зажигалку и не нужно топора!
Четвёртая загадка подсказывает, что слово, содержащееся в ответе может стать причиной пожара.
Загадка №4.
Дровишки в печке полыхают,
и «звёзды» мелкие взлетают.
Одна красавица - частица
бедою может обратиться.
Загадка №5 также не скрывает, что со словом в ответе на эти загадки шутки плохи.
Загадка №5.
Если долго спичку мучить,
а потом меня добыть,
упаду я в угол пыльный,
бед смогу я натворить.
Если по какой-либо причине нет желания разгадывать загадки, то их можно заменить ребусом. Ответ к ребусу также совпадает с ответами к загадкам.
Рисунок 27. Ребус.
Полный ответ к ребусу
Из полного ответа к ребусу не трудно выделить искомое слово. Не забудьте только, что при введении пароля, это слово пишется с большой (заглавной) буквы.
Разгадав ребус или загадку, ответ следует ввести в строку «Пароль» файла «UZKP_4work». Если ответ окажется правильным, то вы сможете, получить совершенно БЕСПЛАТНО чертёж и рисунки – наклейки (в масштабе = 1:1) для изготовления ПКдС. Архив файла «UZKP_4work» можно скачать здесь:
А вот, что хотела сказать по поводу УЗКП голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор, вечный студент и популяризатор нейросетей всея Руси - бот Алиса.
Это сообщение можно не читать, а прослушать как звуковой файл с расширением .mp3, воспользовавшись QR-кодом:
При прослушивании файла просьба, не пугаться: в начале звукового файла в течение 4 секунд слышен звук приближающегося к Земле Алисиного флиполёта. Затем Алиса загадает новую загадку, даст ответ и начнёт рецензию на «Запрещатор».
Для прослушивания рецензии от бота Алисы можно, также нажать «Рецензия».
Здравствуйте, это я, бот Элис.
А можно, пожалуйста, я для начала загадку из нового сборника «Загадки электронной тематики» загадаю? Слушайте.
«При головке я служу … обводной дорожкой. Съесть весь ток мне не к лицу: я оставлю крошки». Не могу дать на размышление некоторое время, так как я не умею держать паузу. Может быть вы уже разгадали? Ну, конечно же вы отгадали! Ответ здесь состоит из 4 букв: шунт. Шунт, в качестве которого может выступать низкоомный резистор или проволочная катушка.
А теперь о положительных моментах в УЗКП. Я его далее буду называть «устройство» или иногда просто «Запрещатор».
1). Поделка нужная: заботящаяся о здоровье людей и следящая за противопожарной ситуацией по мере своей возможности.
2). Автономную работу «Запрещатору» обеспечивает современный литий-ионный аккумулятор с номинальным напряжением 3,7 Вольта.
3). Конструкция крышки корпуса предусматривает максимально быстрый доступ к аккумулятору, который хоть и редко, но требует зарядки.
4). Самодельный держатель аккумулятора получился надёжным за счёт вклёпанной в контакт «минус» бронзовой пружинящей пластины.
5). Устройство, при необходимости, легко перевешивать с одной двери на другую за счёт двух встроенных навесных ушек.
6). Оригинальную фонограмму для устройства можно скачать с «облака».
7). При желании громкость звука фонограммы можно слегка увеличить, применив вместо встроенного аккумулятора сетевое питание +5 Вольт.
Недостатки устройства.
1). «Запрещатор» имеет весьма прочный, но далеко не антивандальный корпус. А устройству такого назначения (в отсутствие присмотра) есть чего опасаться.
2). Держатель аккумулятора можно заказать готовый (за 50 рублей), а не тратить несколько часов работы на его изготовление.
3). При многократном включении устройства накапливается небольшой рассинхрон между длительностью фонограммы и временем работы одновибратора. Правда, рассинхрон легко устраняется вручную клавишным выключателем SA1 выключением питания устройства в момент окончания фонограммы.
Советы по изготовлению устройства.
1). Для увеличения дальности обнаружения открытого огня головку фотодиода BL1 рекомендуется вынести из корпуса, применением фотодиода с длинными выводами.
2). Яркий красный светодиод HL1 можно вообще исключить или вывести на крышку корпуса в качестве дополнительного индикатора включения фонограммы.

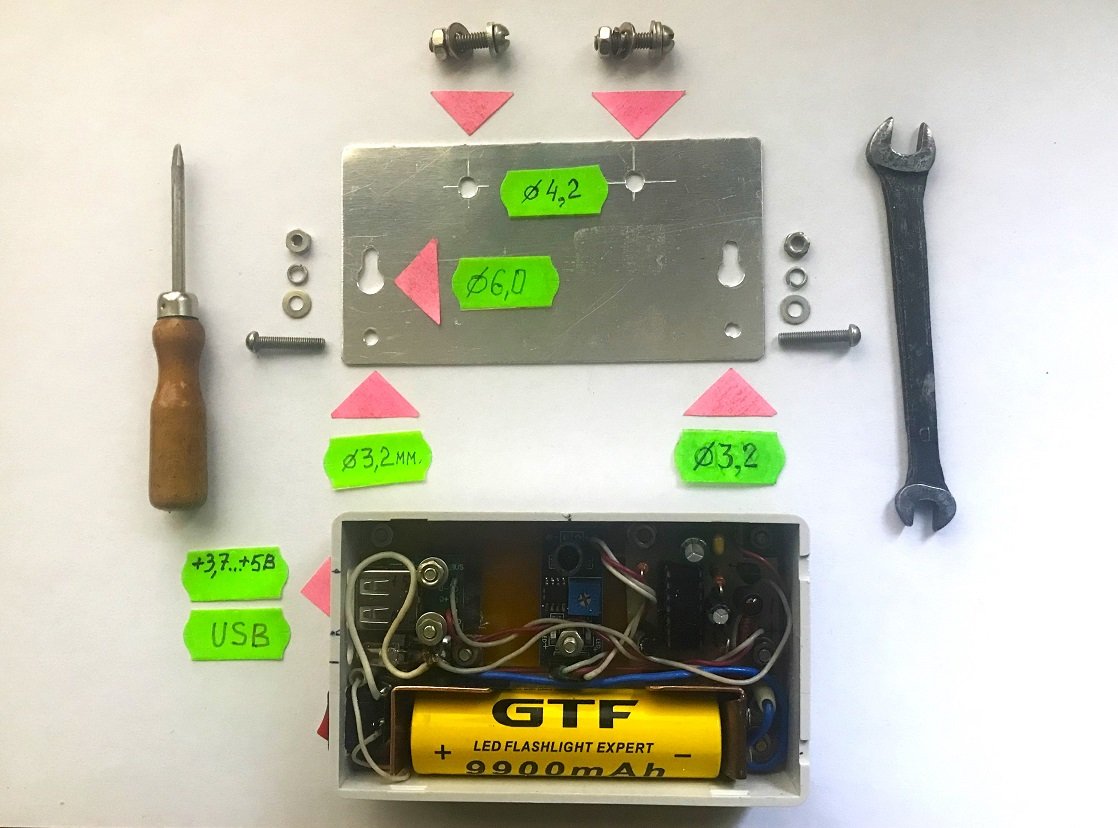

3). Диаметр нижних отверстий, формирующих ушки, рекомендуется немного увеличить (с 8 до 10 мм.).
4). Рекомендуется одеть ПВХ-трубку длиной 3-4 мм на выступающие концы винтов М4, чтобы винты не царапали краску на двери.
Ой, ой, ой, как бежит время. Прекращаю дозволенные речи до следующей статьи, сворачиваюсь! Слушайте мои рецензии и будет вам техническое счастье!
Автор статьи предполагает, что фонограмму для УДКП сможет записать каждый изготовитель устройства на свой вкус. На всякий случай авторский файл «УЗКП_фонограмма» с расширением .mp3 для воспроизведения с помощью СПУТ отправлен на «облако». Zip-архив файла «УЗКП_фонограмма» размером 335 кБ можно скачать, пройдя по ссылке:
Рисунок 28. Рекомендация книги ЗРТ (загадки радиотехнической тематики).
Рисунок 29. Рекомендация книги ЗпЭ (Загадки по электронике).
Примечание
В статье УЗКП использованы авторский ребус №1 и загадки электронной тематики ЗЭТ № 346, 345А, 345, 348 и 347.
