    Устройство для сверления отверстий под шканты в торце доски или плиты ДСП


    Кондуктор


    Просверлить отверстия под шканты в торце доски или плиты ДСП качественно практически невозможно без приспособлений. К этому выводу я пришел методом проб.

    В искусстве изготовления мебели я полный профан. Оказалось, что самым распространенным крепежным элементом является мебельный шкант диаметром 8 мм.

    При изготовлении мебели шканты применяются как крепежные элементы.


    Деревянные мебельные шканты.


    Шканты бывают различной длины и диаметра.


    Таблица размеров мебельных кантов, выпускаемых промышленностью.



    Решив изготовить устройство для сверления отверстий под шканты, я взял:
    - полоску из алюминия толщиной 4 мм, длиной 18 см, шириной 18 мм.;
    - 2 заклепки резьбовые стальные М5х13мм;
    - корпус разъёма для галогенной лампы (трубка из неизвестного металла, с внутренним диаметром 8 мм и резьбой М10х1.0 на одном конце;
    - 2 болта М5.

    Для изготовления устройства мне понадобились следующие инструменты:
    - сверло диаметром 5мм;
    - сверло диаметром 9 мм;
    - метчик М10х1.0 с держателем;
    - дрель (желательно использовать сверлильный станок);
    - керн.

    Приступив к изготовлению устройства для сверления отверстий под шканты, я изготовил в программе Компас-3D LT V12 рисунок с отметками под центры 3 отверстий, которые мне придется просверлить.


    Рисунок


    Я не удержался и нарисовал чертеж изделия, хотя острой необходимости в создании чертежа устройства не было. Работать в Компас-3D LT V12 очень комфортно.


    Экран программы Компас-3D с чертежом.



    Чертеж.


    Поглядев на чертеж, можно сообразить, что с помощью устройства можно просверлить отверстие 8 мм по центру доски. Причем доска не должна быть толще 50 мм.

    Потом я распечатал и наклеил рисунок на алюминиевую пластинку.


    Алюминиевая пластинка с наклеенным рисунком.


    Далее я отметил три отверстия керном и просверлил два из них сверлом диаметром 5 мм.


    Кернение отверстия.


    Центральное отверстие я просверлиk сверлом 9 мм, затем метчиком М10х1.0 нарезал резьбу. Диаметр сверла я определил по таблице:


    Простейшая таблица выбора диаметра отверстия под резьбу.



    Нарезание резьбы в пластине.


    Теперь я вкручиваю в центральное отверстие с резьбой корпус разъёма для галогенной лампы и срезаю выступающую часть корпуса разъёма.


    Придется стачивать часть корпуса разъёма с резьбой.


    Вкручиваем направляющую для сверла. Устанавливаем резьбовые заклепки с болтами. Устройство готово.


    Готовое устройство.



    Устройство в рабочем положении.


    В итоге мною был получен приемлемый результат.
    Работать, конечно, было не очень удобно.

    Оказалось, если в крайних отверстиях нарезать резьбу M6x1.0. А потом вкрутить в эти отверстия болты М6 длинной 60-70 мм. То мы получим более удобное устройство.


    Более совершенный и технологический вариант устройства для сверления отверстий под шканты в торце доски или плиты ДСП.

    Удачи!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Светодиодная кнопка

    Сокет для подключения ESP8266 к макетной плате без пайки

    9.3
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.5
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.39 из 10 (голосов: 22 / История оценок)

    Добавить комментарий

    4 комментария
    Nikolai
    А на мой взгляд удобная приспособа. Если нужно быстро сделать отверстия, то самое то!
    Korolev
    Валерий,
    Откинул на штангенциркуле половину толщины ДСП
    А столяры знают о существовании штангенциркуля? Хотя возможно, что мебельшикам приходится ежедневно сверлить десятки (сотни?) отверстий под шканты?  dontknow
    Dmitrij

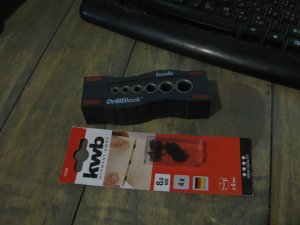

    Жена такое купила, пока не испытывал
