    Простое приспособление, которое пригодится любому столяру - кондуктор

    И опять, Здравствуйте, дорогие Друзья самодельщики - энтузиасты.



    Сегодня, мы хотим с Вами поговорить, о столярном деле. Любой мастер - самодельщик всегда имеет желание обустроить свою родную мастерскую, рабочее место нужным оборудованием и приспособлениями, которые в свою очередь, облегчат его творческий труд и соответственно повысят скорость и качество выполняемой работы. Все это, в принципе, можно купить в специализированном магазине или на барахолке.

    Но! Если вы дачник, делаете ремонт дома, или просто увлеченный самодельщик, не занимаетесь серийным или массовым производством чего либо, а различные приспособления вы используете эпизодически по мере необходимости. То имеет прямой смысл сконструировать и изготовить приспособления для работы самому, это будет на порядок дешевле и, мы думаем, приятнее самому мастеру.

    При столярных работах часто возникает необходимость точного сверления отверстий, произвести точное сверление не имея определенных приспособлений довольно проблематично.

    Вам будет значительно проще работать, если у вас под рукой будет простой самодельный кондуктор для сверления отверстий.
    И мы попробуем, с Вами, изготовить сегодня очень простой кондуктор для сверления отверстий под шканты (крепежные стержни из металла, пластмассы или дерева, служащие для соединения двух элементов изделия). Основное назначение данного кондуктора, соблюдение соосности при сверлении отверстий. Т.е. при использовании кондуктора мы получаем возможность сверления отверстий для дальнейшей точной фиксации частей изделия относительно друг друга, а это, как вы понимаете, один из самых главных параметров при производстве.

    Итак собираем с Вами опытный экземпляр кондуктора для соединения между собой панелей, брусков, досок и т.д. и т.п., изготовленных из дерева, ДСП, OSB и других подобных материалов. Кондуктор до неприличия прост в изготовлении, данное приспособление по силам собрать даже школьнику на уроках труда, уделив основное внимание точности и аккуратности изготовления данного приспособления. Он не требует практически ни каких материальных затрат, собирается из отходов скопившихся в вашей мастерской. Время изготовления займет не более получаса.

    Размеры кондуктора уточнять не будем, по причине того, что они подбираются под ваши изделия, а принцип изготовления и работы вы поймете посмотрев видео инструкцию.

    Видео инструкция изготовления столярного кондуктора для точного сверления отверстий.



    Какие инструменты и оборудование нам понадобятся в процессе изготовления:

    1. Режущий инструмент по дереву, это может быть ножовка, электролобзик или какой либо еще инструмент данного назначения.
    2. Ножовка по металлу или отрезная машинка с отрезным кругом по металлу.
    3. Дрель или сверлильный станок.
    4. Набор сверл.
    5. Напильник, наждачная шкурка.
    6. Отвертка или шурповерт.
    7. Тиски и струбцина.
    8. Карандаш или маркер.
    9. Молоток.

    Материалы для изготовления нашего приспособления:

    1. Деревянные бруски, подбираем самостоятельно, исходя из ваших потребностей, при изготовлении приспособления.
    2. Пластина из оргстекла, так же выбирается исходя из ваших потребностей.
    3. Металлическая трубка ( Внутренний диаметр подбирается под сверло, для сверления отверстий под шканты).
    4. Саморезы.

    Теперь о порядке изготовления кондуктора для сверления отверстий:







    [center]



    [/center]

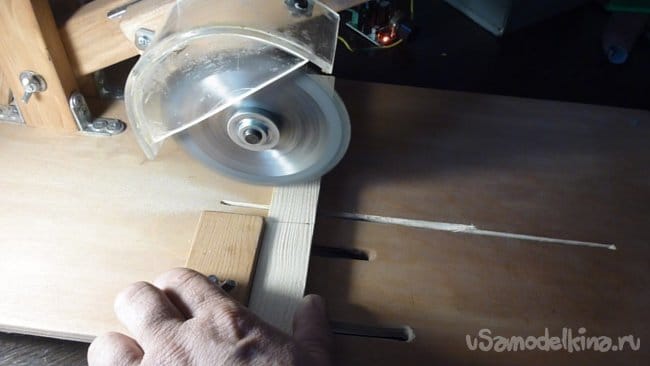

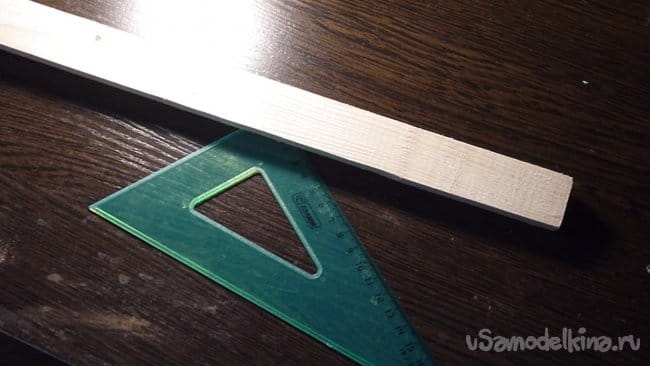

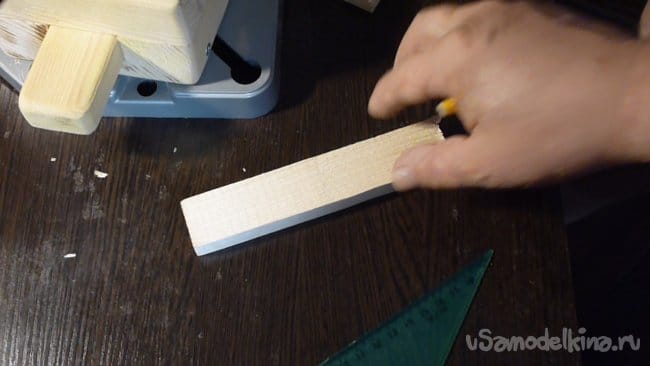

    `1. Отрезаем три бруска одинакового размера, в нашем случае ширина 30 мм, толщина 15 мм и длина 150 мм.

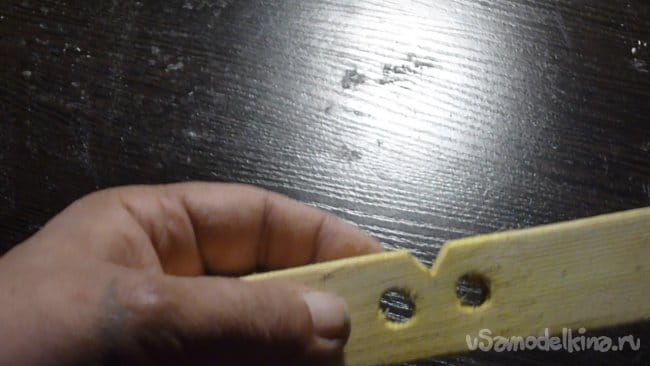

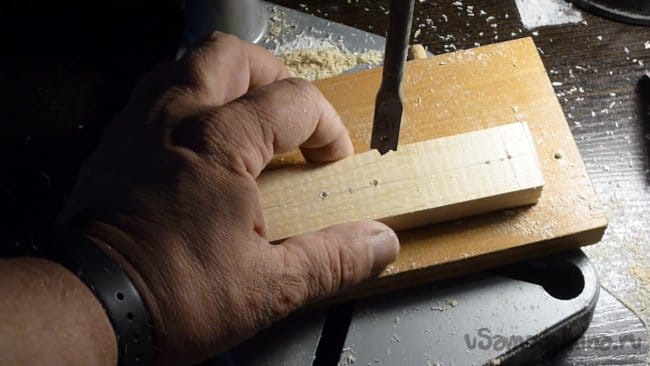

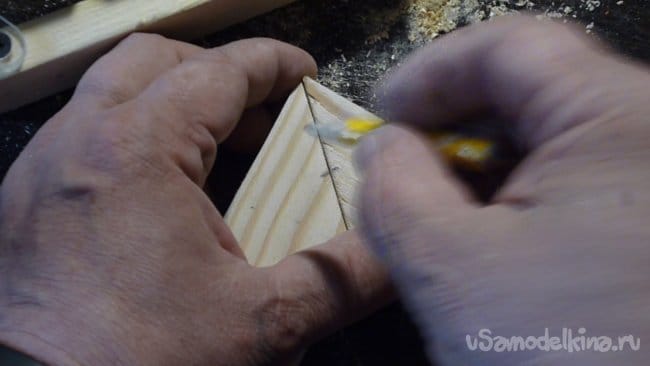

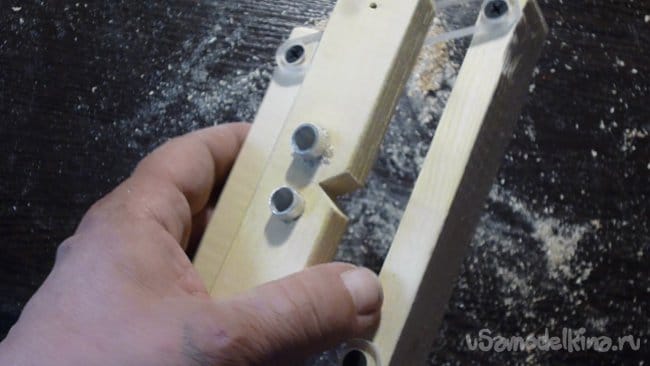

    2. С торца по центру одного бруска делаем треугольный вырез на глубину примерно 5-7 мм. Отступив, в нашем случае по 12 мм от центра сверлим два отверстия диаметром по толщине металлической трубки.

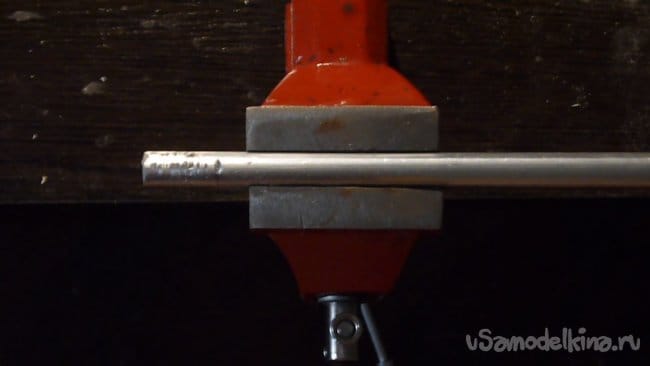

    3. Отрезаем две металлические трубки длинной на 3 мм больше толщины бруска.

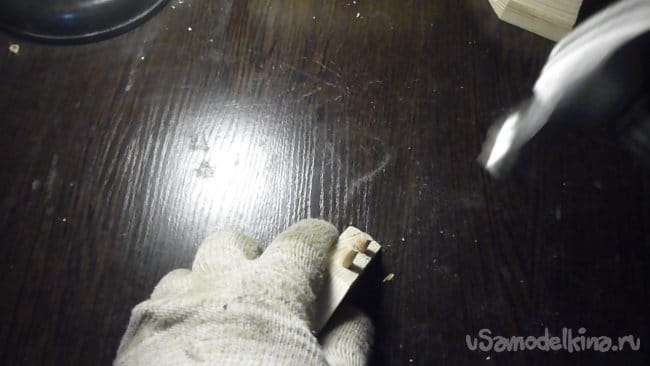

    4. Запрессовываем трубки, с помощью молотка в отверстия бруска.

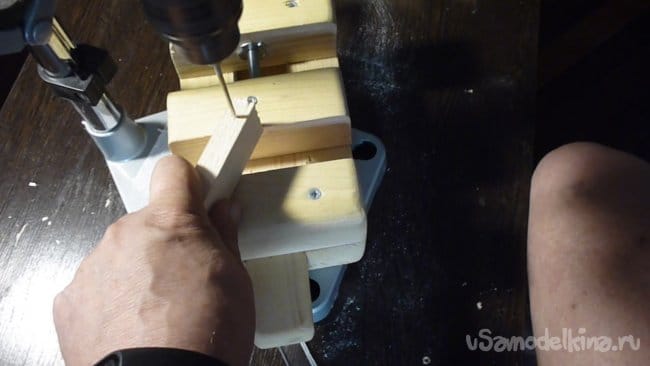

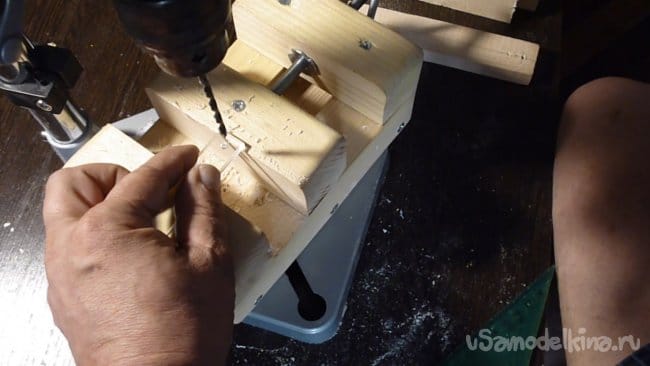

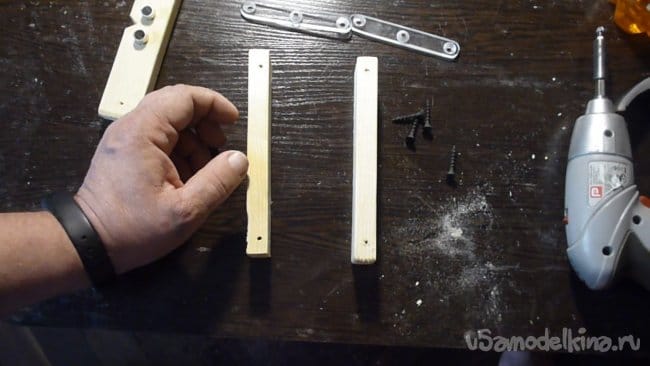

    5. По краям всех брусков (Как показано в видео ролике) сверлим отверстия под саморезы.
    6. Изготавливаем две пластинки из оргстекла, как показано в видео ролике.

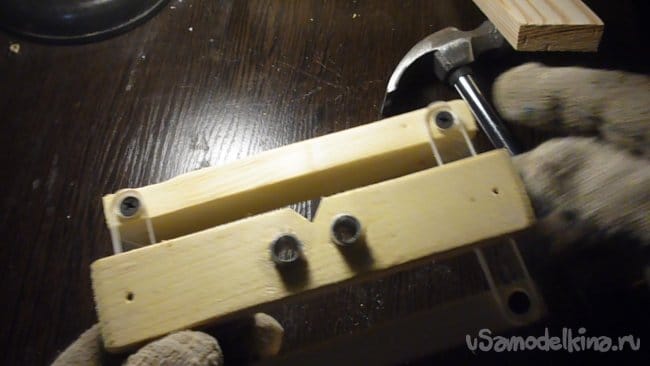

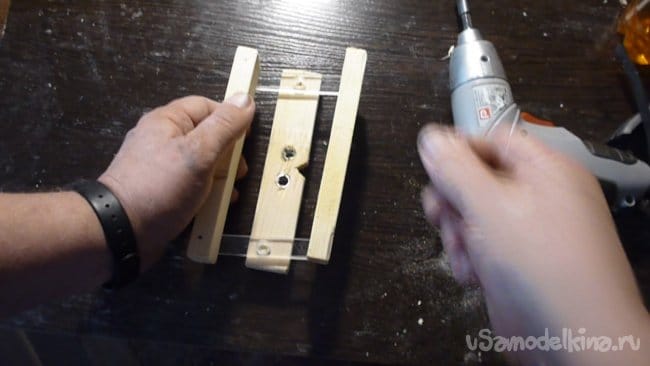

    7. Соединяем получившиеся детали в одно целое, кондуктор готов к работе.

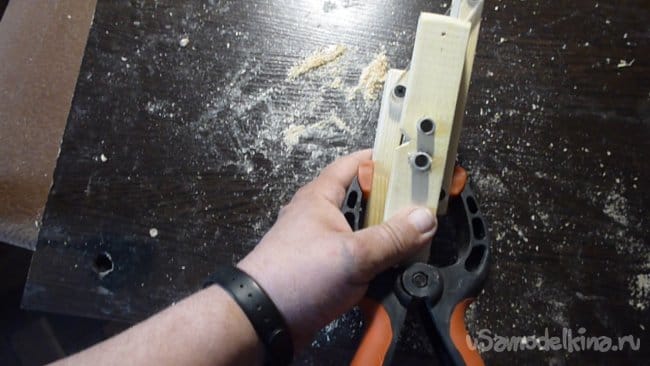

    Принцип работы кондуктора вы поймете посмотрев видео инструкцию, все очень просто.
    Если у вас есть какие либо наработки по несложным приспособлениям, поделитесь ими и мы попробуем воплотить их в жизнь.



    Успехов Вам друзья, дорогу осилит идущий...!
