    Переносная полка для хранения УШМ и дисков к ней

    Здравствуйте уважаемые самоделкины и те, кто зашел в эту статью!

    Сегодня я хочу представить на ваше обозрение очередную мою самоделку, нужную в мастерской вещь - переносную полку для хранения и транспортировки болгарки и дисков к ней. Идея не моя, картинку я увидел в интернете и сразу же загорелся желанием сделать такую же и себе, так как вещь действительно очень удобная. Раньше моя УШМ висела просто на ручке изготовленной из металлической проволоки 6 мм. Немного переделал ее под свои задачи и получилась нужная мне в мастерской вещь! В изготовлении ничего трудного нет, справится любой.

    Для того чтобы смастерить данную самоделку понадобятся такие инструменты:
    -электролобзик,
    -шуруповерт со сверлами,
    -фрезерный станок для более удобной выборки пазов для дисков (не принципиально),
    -шлифовальная машина, наждачная бумага, линейка и карандаш.

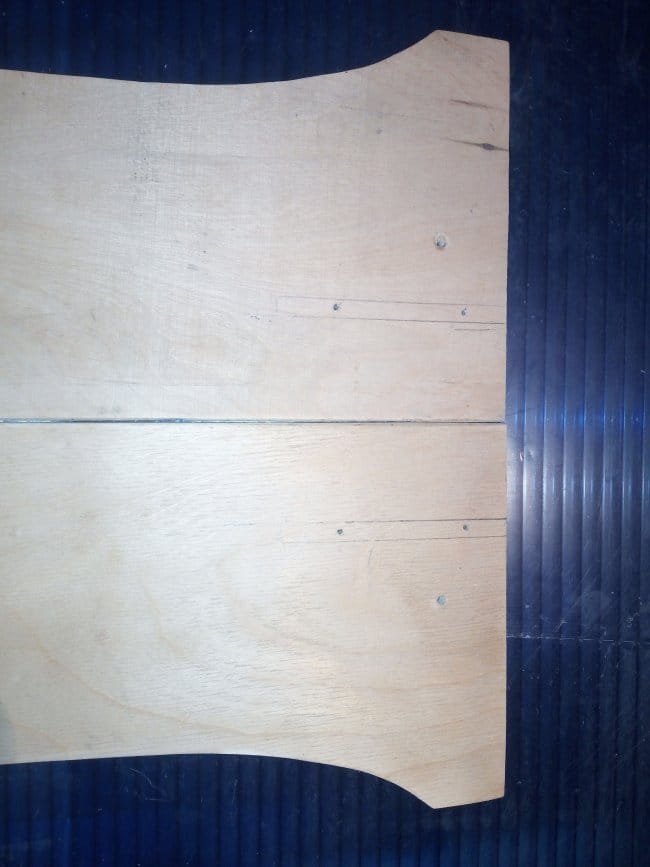

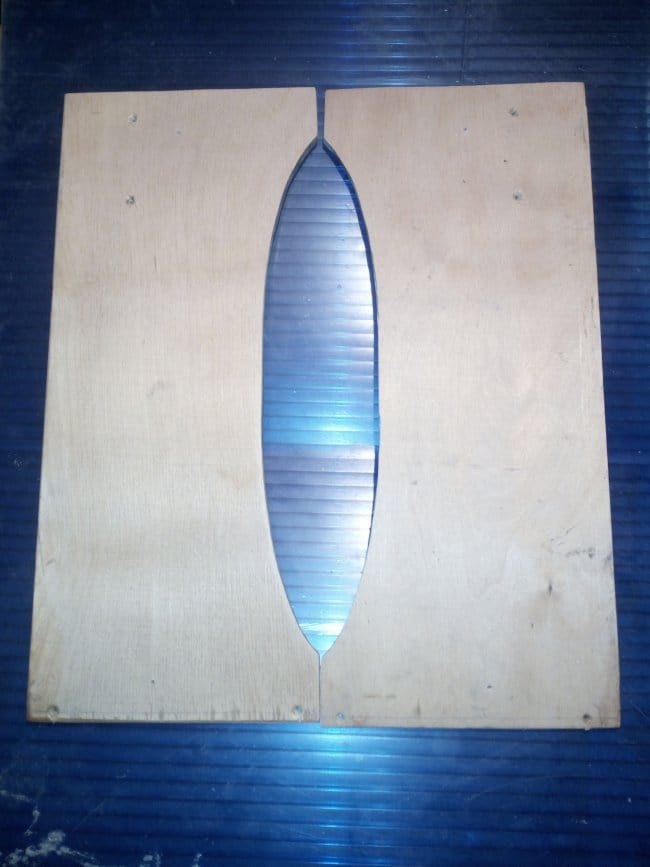

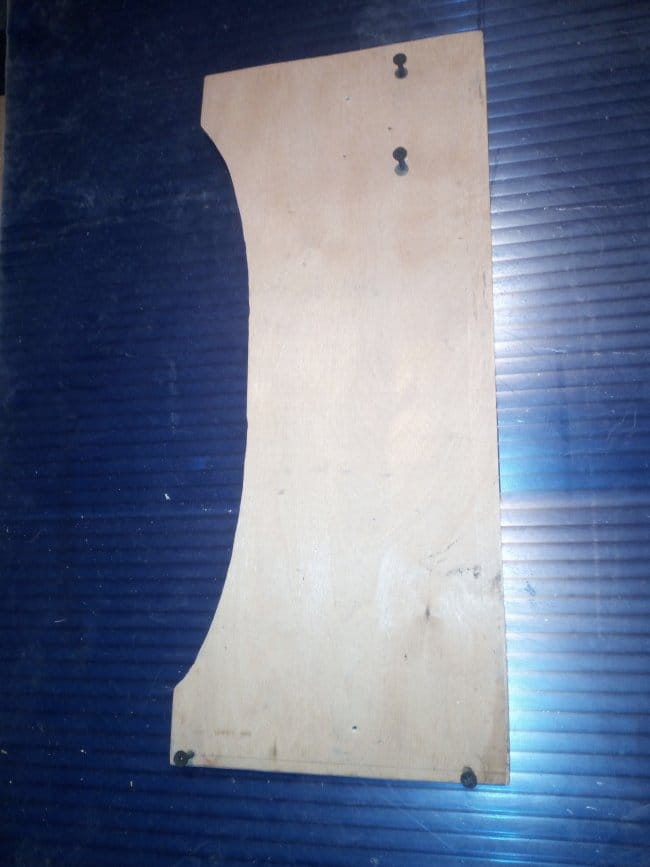

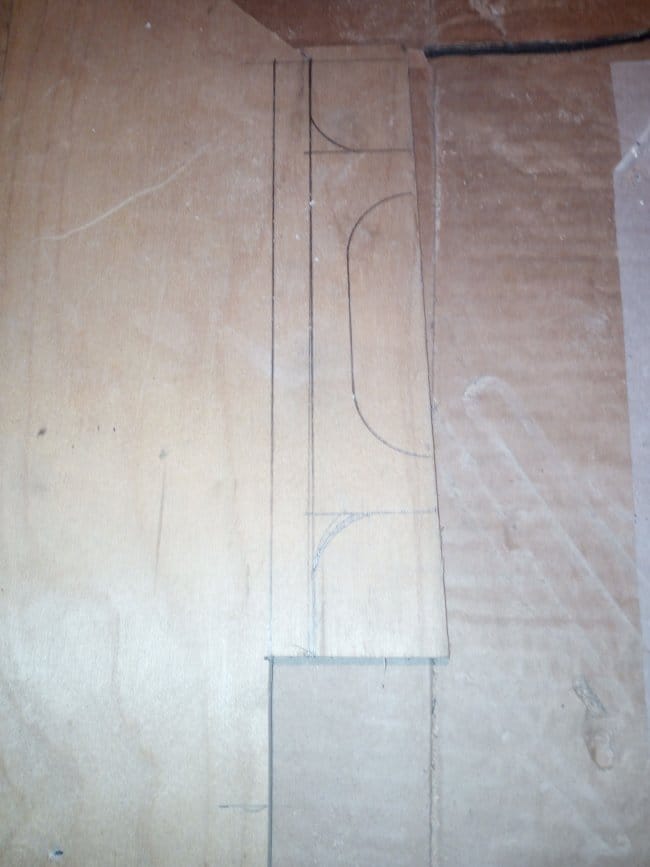

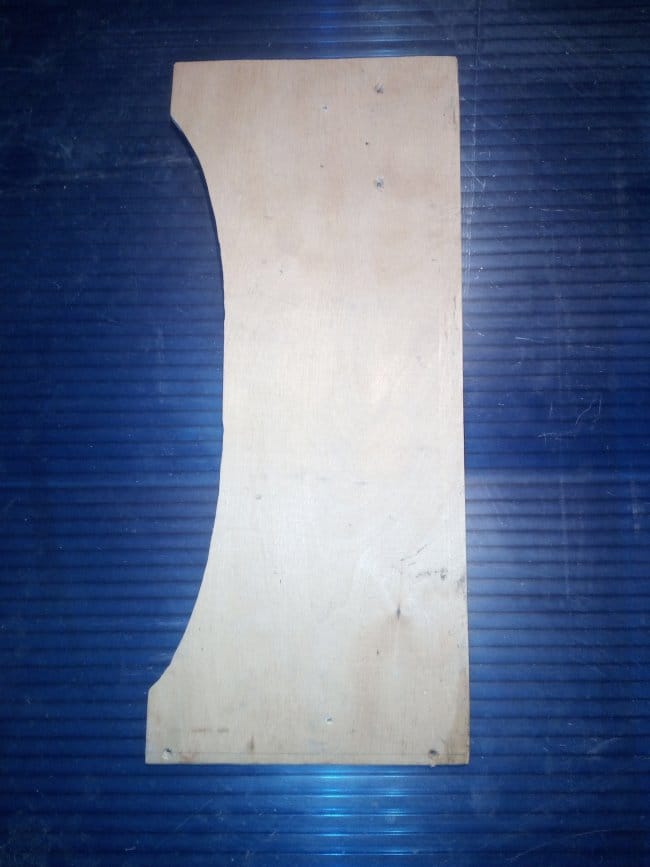

    Полка будет собираться из 12-ти мм фанеры. Т.к. все крепления деталей я буду осуществлять на саморезы, то с более тонким материалом будет не очень удобно работать. Для начала на листе фанеры я разметил размеры болгарки, для которой и будет изготавливаться данное изделие. Далее начертил две детали боковых стенок, которые с помощью лобзика и выпилил. Вся полка будет из материала одной толщины, поэтому сразу на боковинах отметил где и как будут находиться другие части самоделки. Высверлил отверстия под саморезы. Без них я не рекомендую производить соединение деталей - в тех местах, где детали будут располагаться близко к концу фанеры, она может лопнуть, да и торцы в которые будет входить саморез могут под его воздействием разойтись. Деталь придется переделывать либо заново, либо оставлять так как есть, но в ущерб прочности соединения.

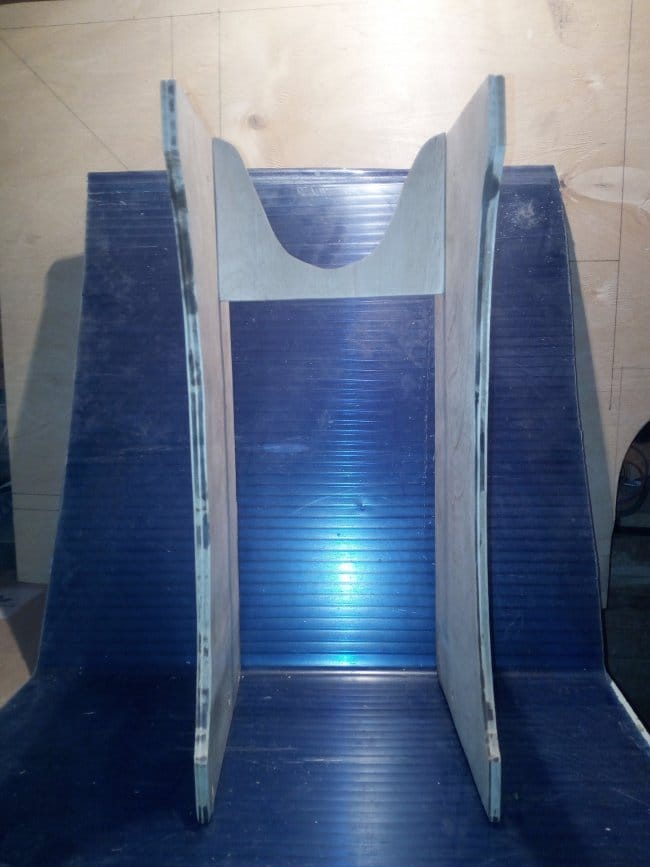

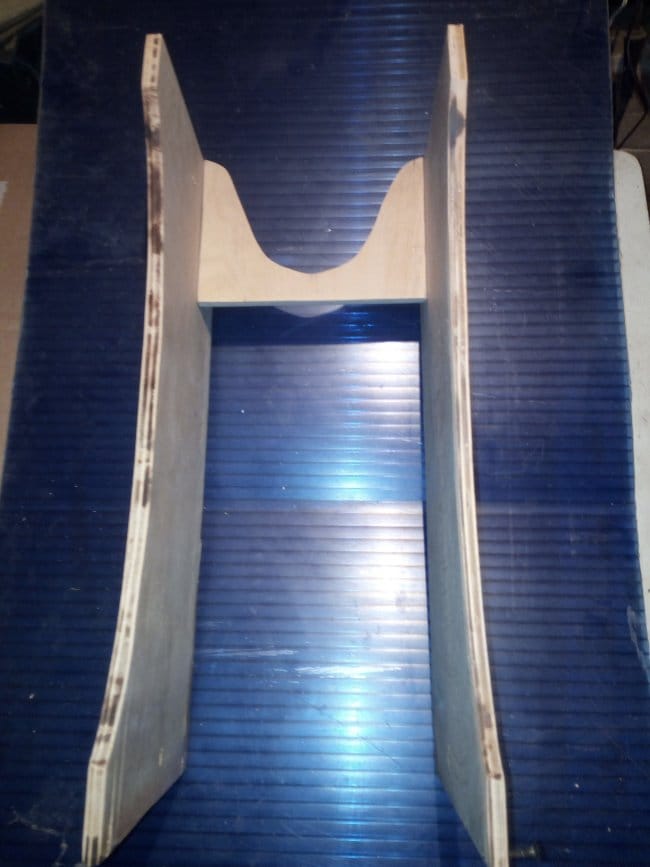

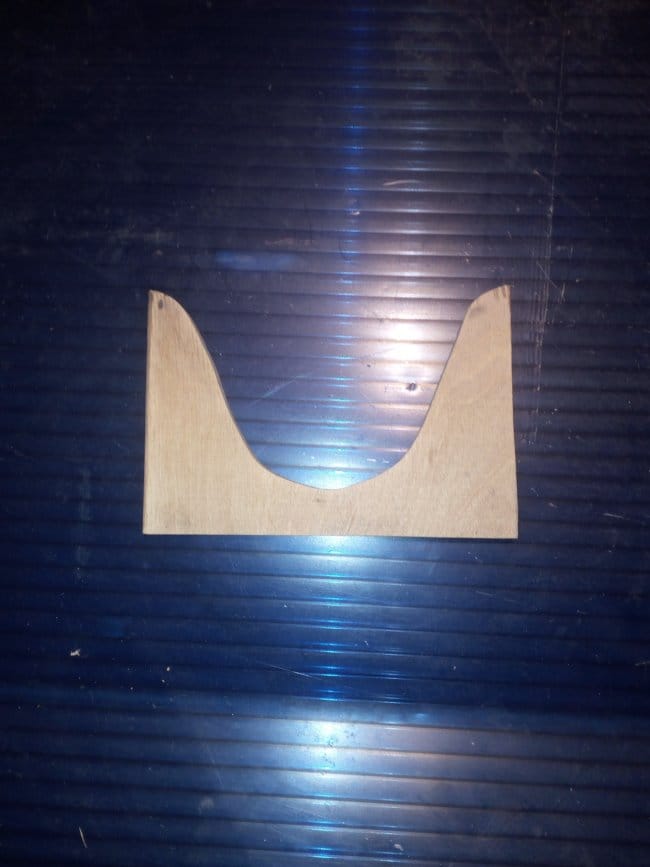

    Теперь нужно вырезать остальные детали конструктора. В первую очередь я выпилил деталь на которую будет вешаться болгарка. Это прямоугольник в котором я выпилил полукруглую выемку, немного зауженную к низу - так как болгарка будет вешаться на нее валом, то она будет сидеть в данной выемке очень плотно, избегая смещения в стороны.

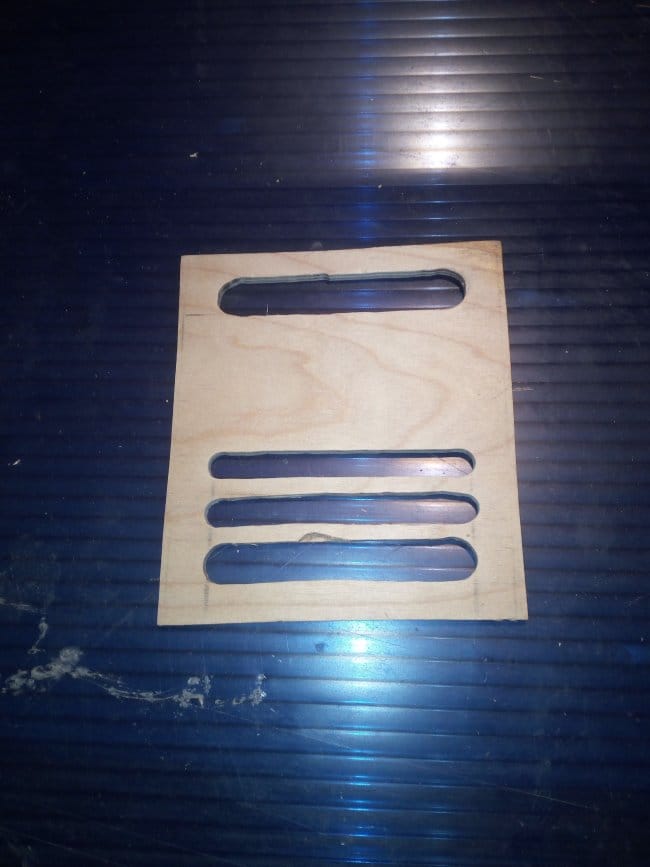

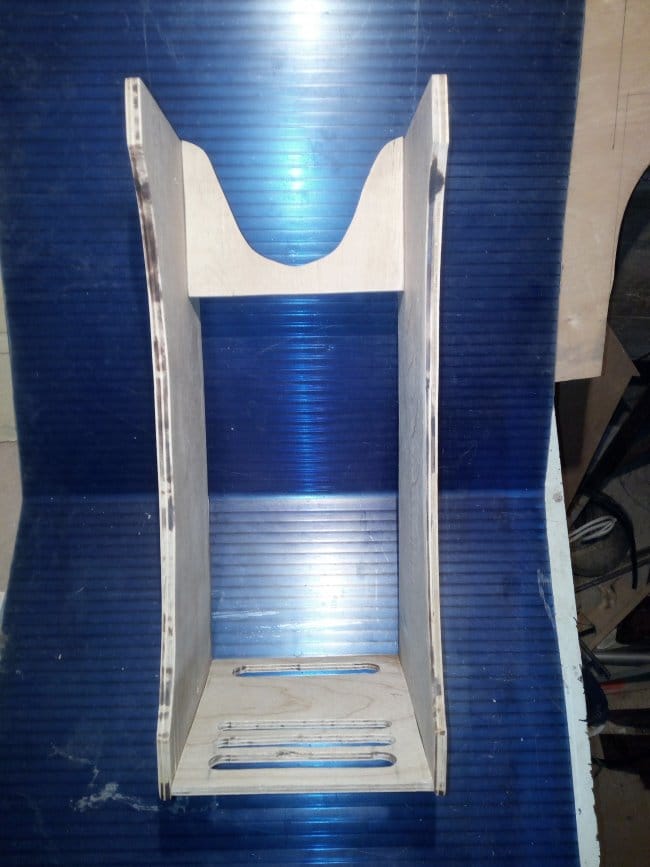

    Далее изготавливаю дно полки, в котором делаю продольные сквозные выемки для дисков. Их длина зависит от того, какого диаметра диски вы планируете там хранить. У меня он равен 125 мм, следовательно в длину выемки я делал меньше данной цифры. Так они не будут выпадать.

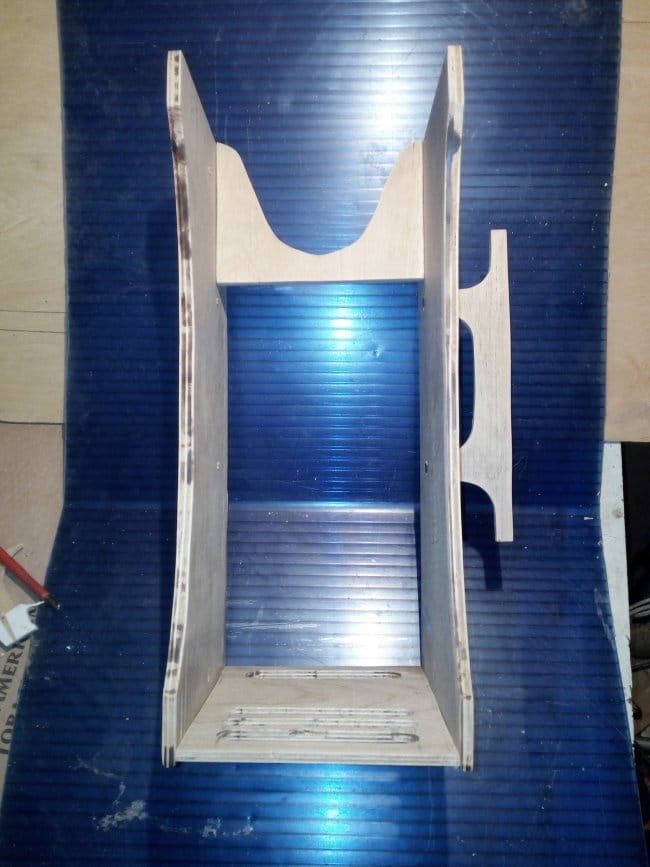

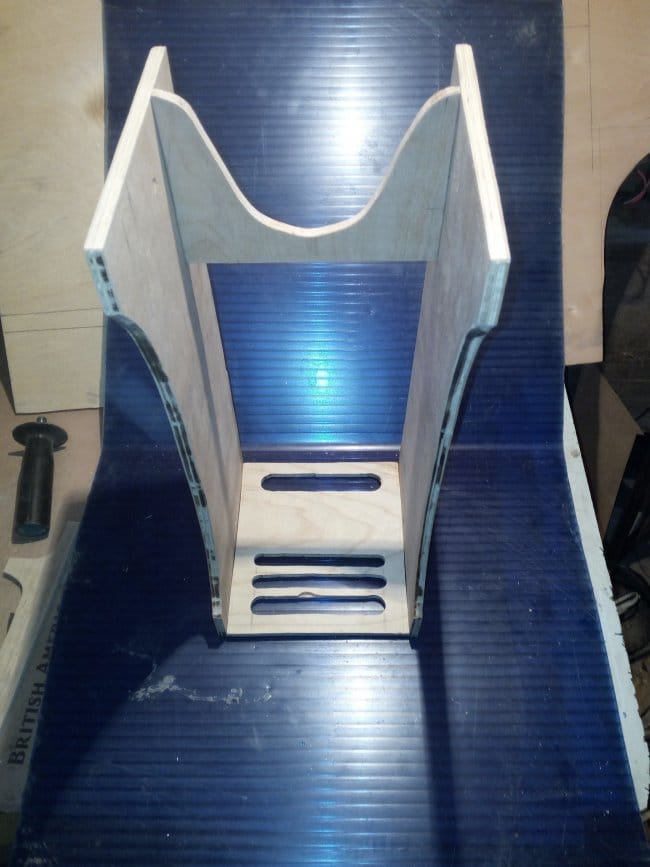

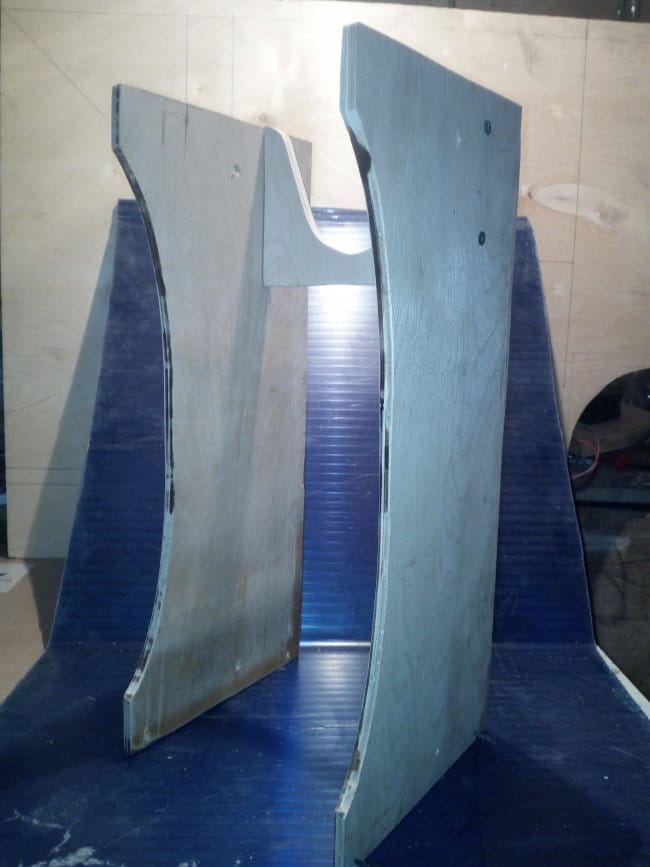

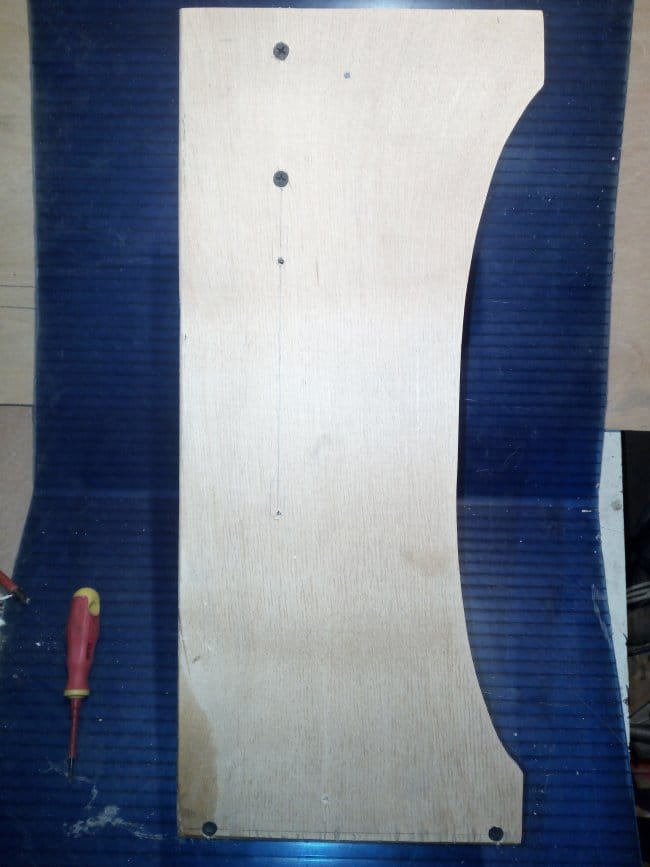

    Приступаю к соединению готовых частей. В заранее высверленные отверстия вставляю саморезы 30 мм. Прикладываю детали и закручиваю. Больших усилий прилагать не нужно чтобы не повредить заготовки. Головки саморезов утапливаю, делаю их "заподлицо" с боковинами полки.

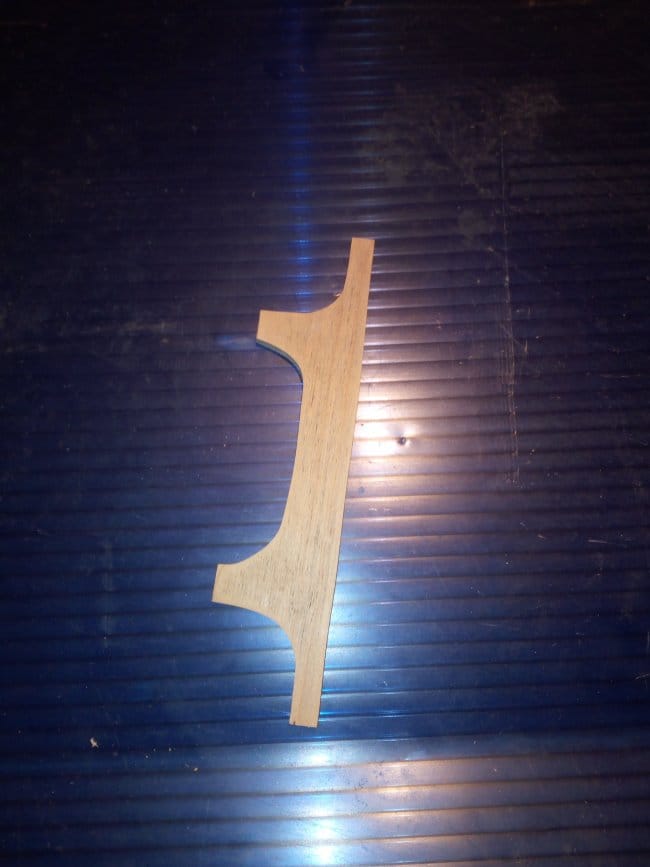

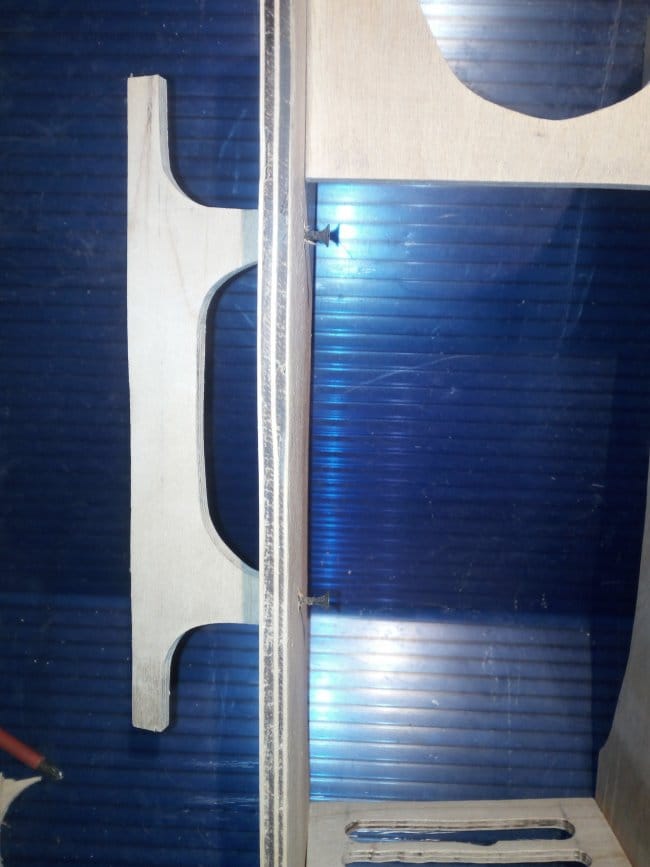

    Следующим шагом я нарисовал на куске фанеры деталь на которую будет наматываться кабель от УШМ. Выпиливаю и в ее ножках сверлю отверстия. На боковине прикидываю где будет располагаться эта деталь, чтобы мне было удобно наматывать кабель. На противоположной стороне тоже делаю отверстия, чтобы если в будущем мне понадобится перевесить полку или еще что-нибудь, мало ли какие ситуации бывают, и держатель кабеля окажется с другой стороны, мне было удобно его перенести на другую сторону. Закрепляю ее.

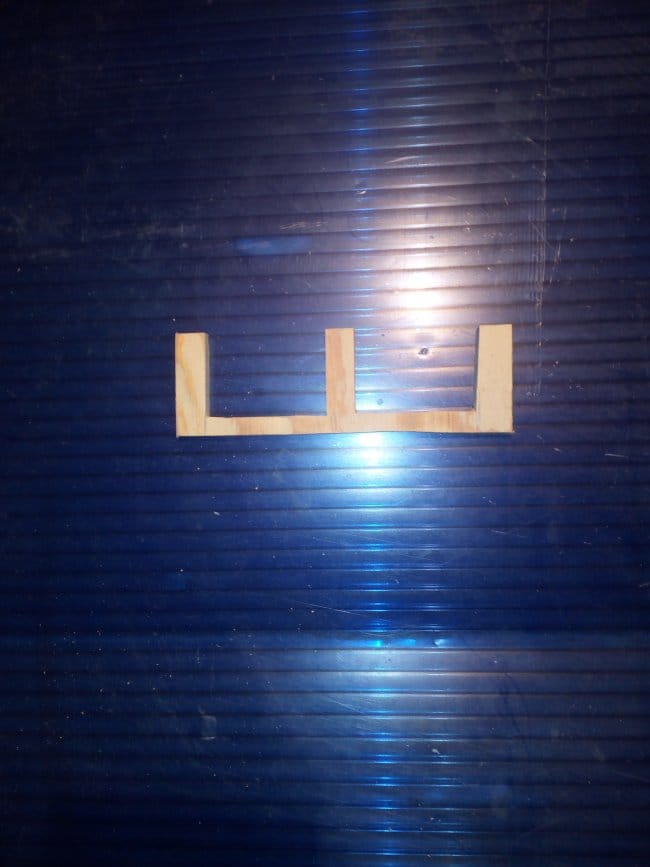

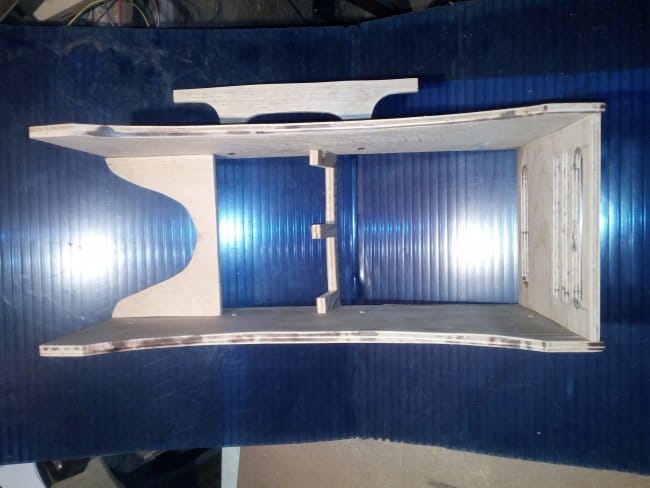

    Следующий этап - изготовление детали Е-образной формы. Такая форма обусловлена тем, что средняя часть детали помимо того, что на нее можно будет повесить несколько дополнительных дисков, будет еще и поддерживать тело болгарки. Саму деталь ставлю немного под наклоном вверх. Так же это еще одно ребро жесткости между боковинами полки.

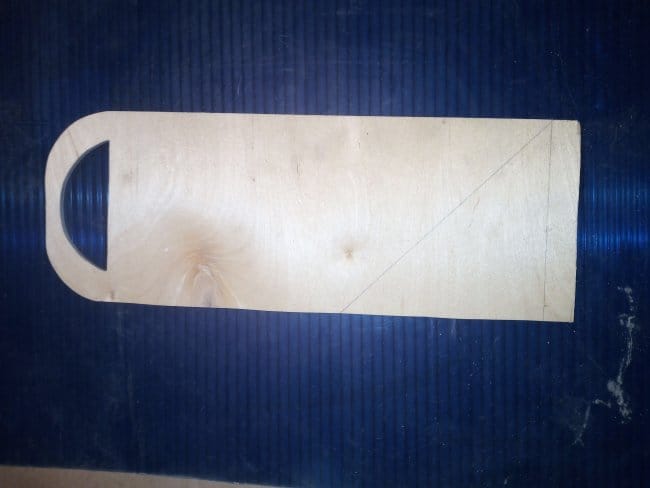

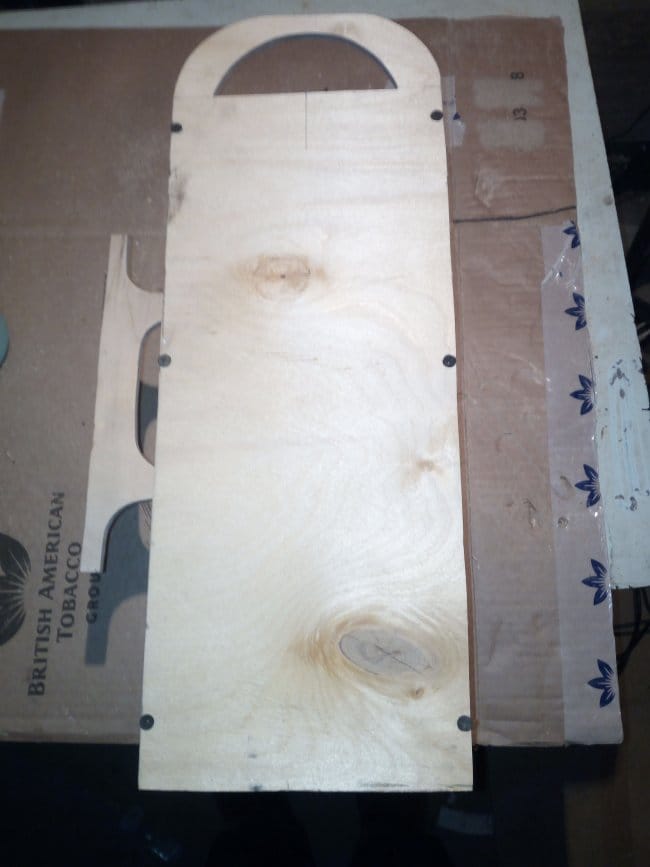

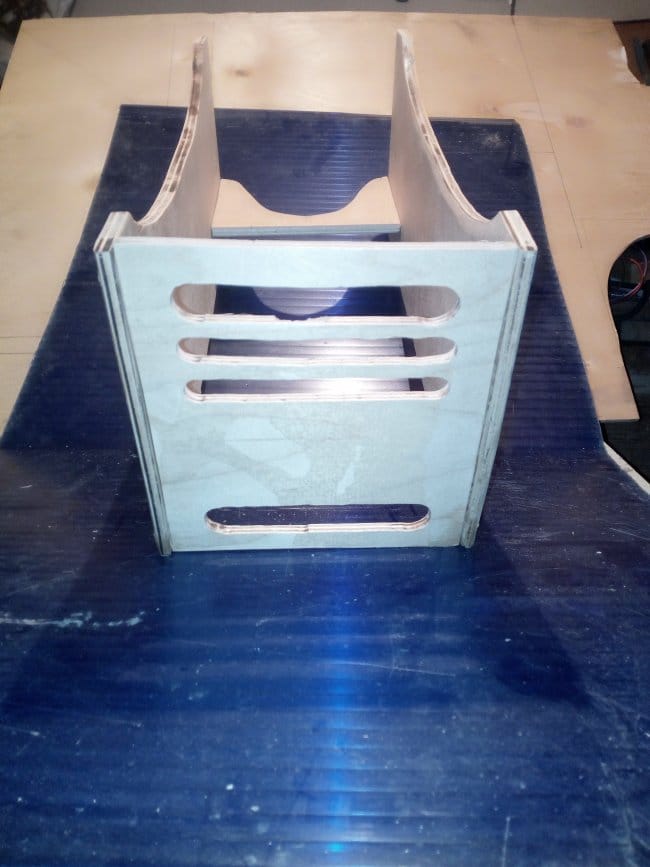

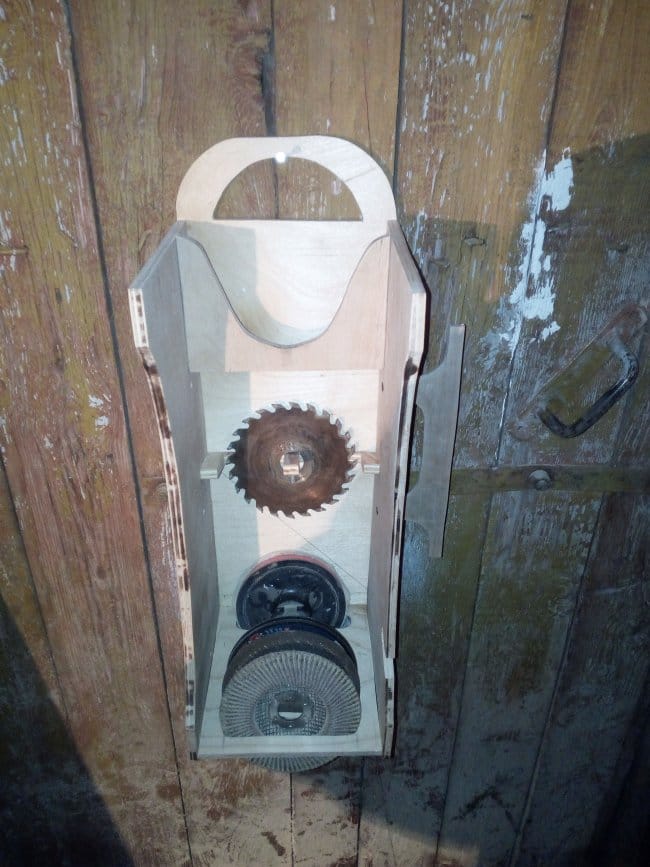

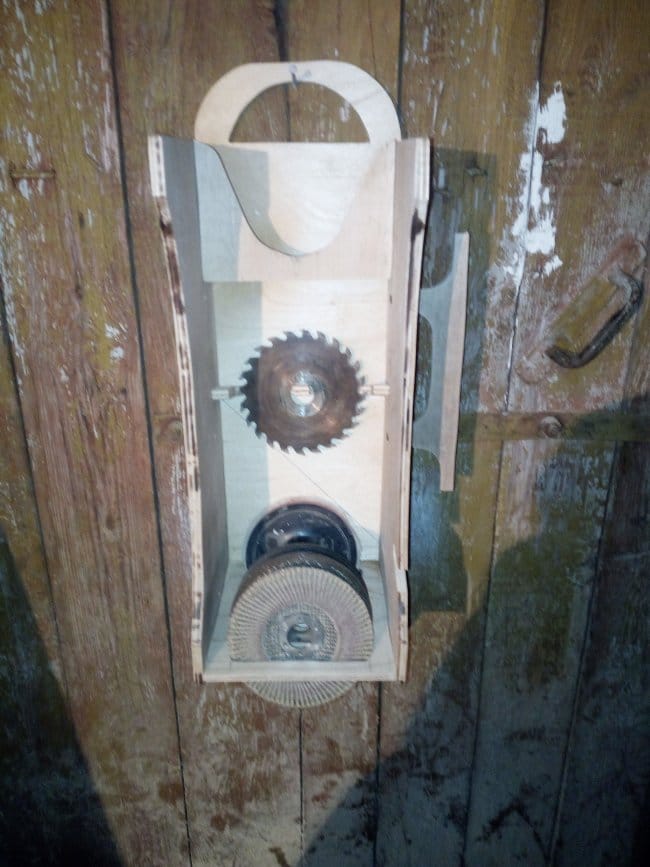

    Далее делаю спинку полки. Она будет полностью закрывать заднюю часть готового изделия. В спинке делаю и ручку для переноса полки. Так же она будет играть и роль вешалки, т.е. за нее полка будет вешаться на стену. В оригинале, на той картинке с которой я почерпнул эту идею, крепление к поверхности осуществлялось с помощью французской рейки. Мне же этого не нужно. Я не планирую держать эту вещь на одном месте. Ведь именно для удобства транспортировки и была изготовлена задняя часть с ручкой для переноса.

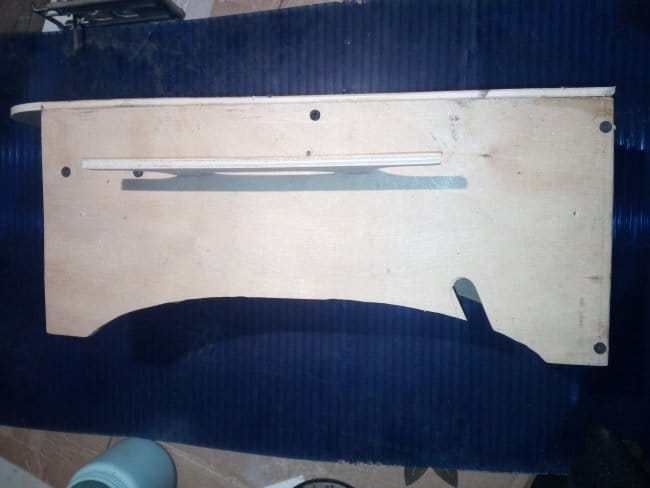

    В нижней части боковой стенки со стороны ручки делаю выемку. Она нужна для того чтобы при намотке кабеля инструмента его не приходилось постоянно перекидывать через стенку, что достаточно неудобно. А так заводим кабель в выемку и спокойно наматываем на ручку. Точно такую же выемку можно сделать и на другой стороне, как и с отверстиями для детали намотки кабеля. Я не стал, потому что не планирую менять расположение ручки. Но в случае необходимости сделать это минутное дело.

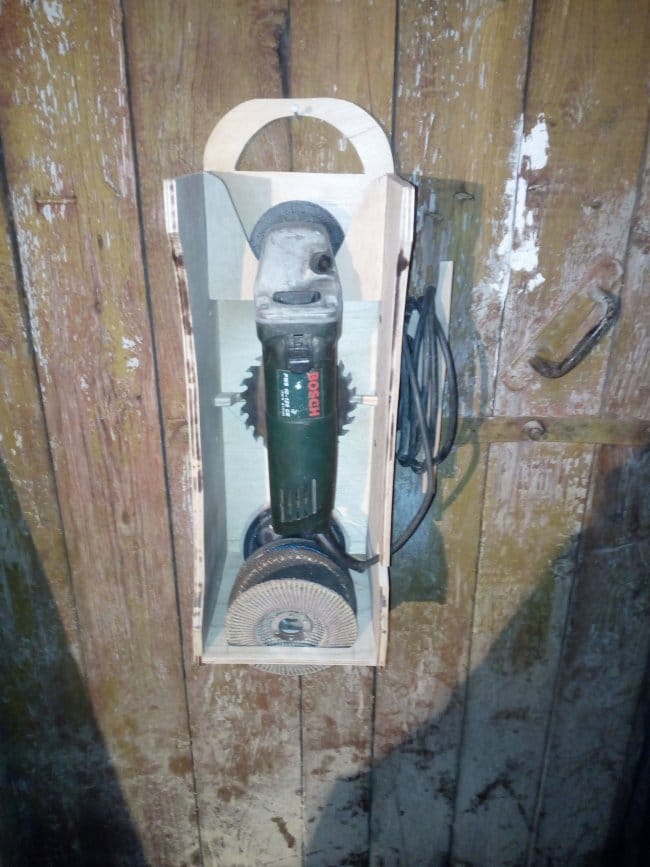

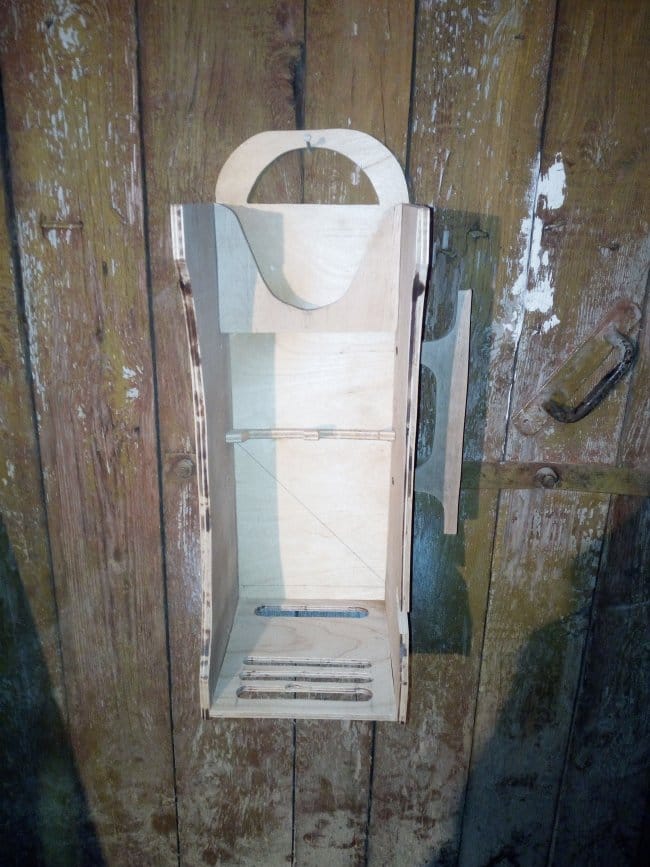

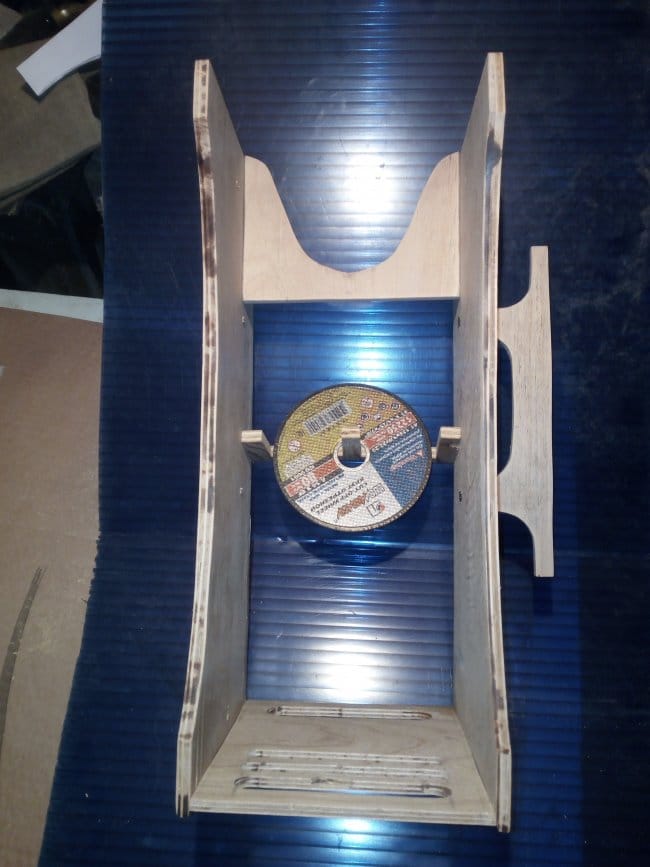

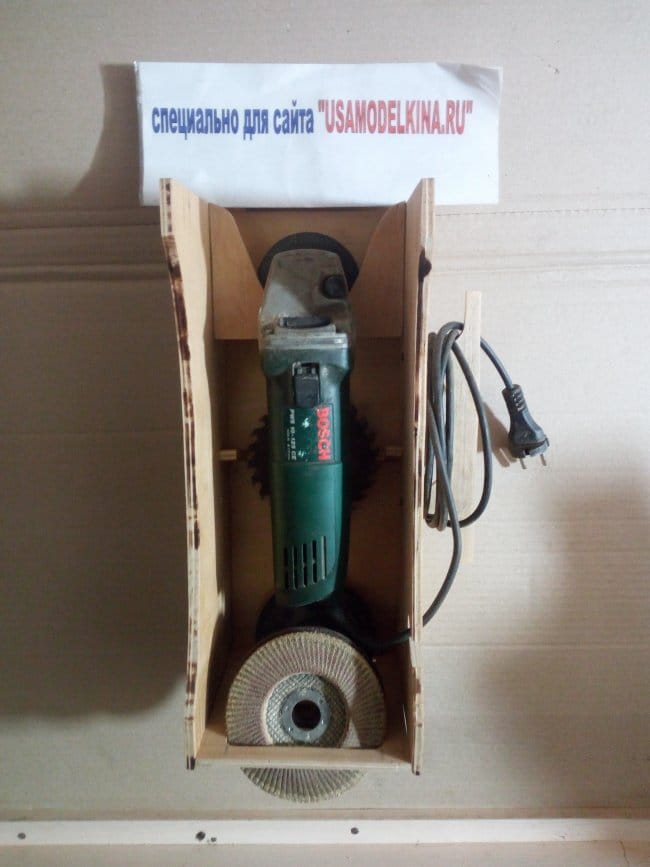

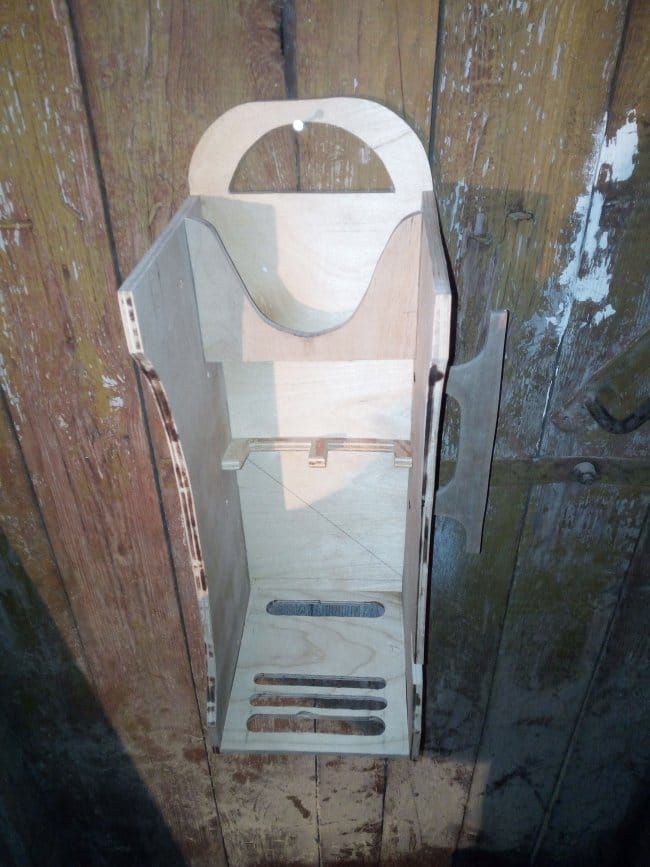

    В конечном итоге у меня получается вот такая вещь, которая не только удобна, но и решила проблему с постоянно болтающимся кабелем!







    Всем спасибо за просмотр! Желаю творческих успехов и реализации всех Ваших задумок и начинаний!
