    Удобная полка для хранения отверток в мастерской


    Здравствуйте уважаемые самоделкины! В данной статье я хочу описать и показать во всех подробностях процесс изготовления органайзера под некоторое количества отверток, который не занимает много места в мастерской и который можно повесить на любую поверхность.

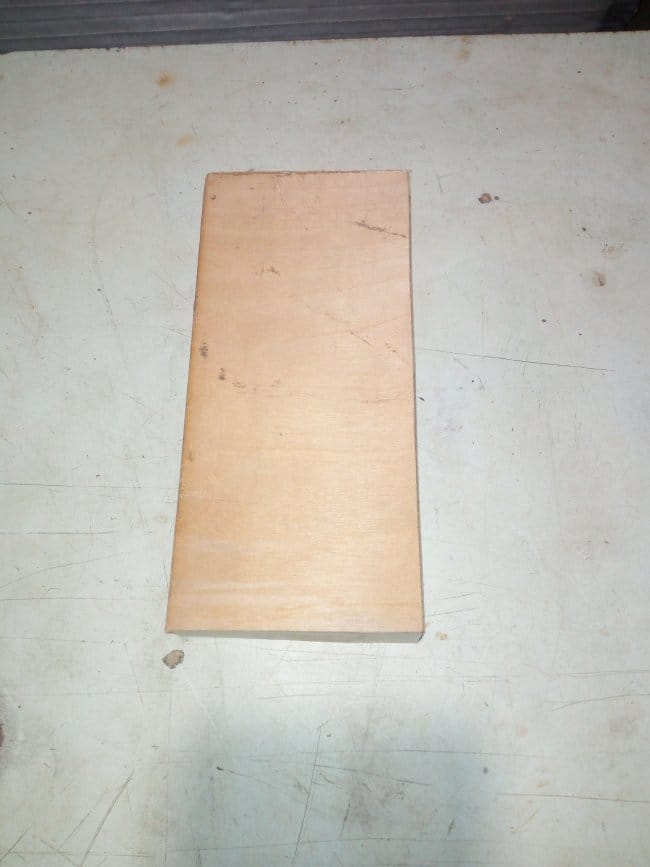

    Для его изготовления я использовал обрезок ДСП и кусок фанеры в 12 мм.

    Из инструментов мне понадобились:
    -электрический лобзик с пилкой у которой мелкие зубья,
    -шуруповерт со сверлами разного диаметра,
    -шлифовальная машинка,
    -шпилька М8, 2 гайки и 4 шайбы, алюминиевая трубка и саморезы по дереву и небольшой кусок стали 0,2 мм.

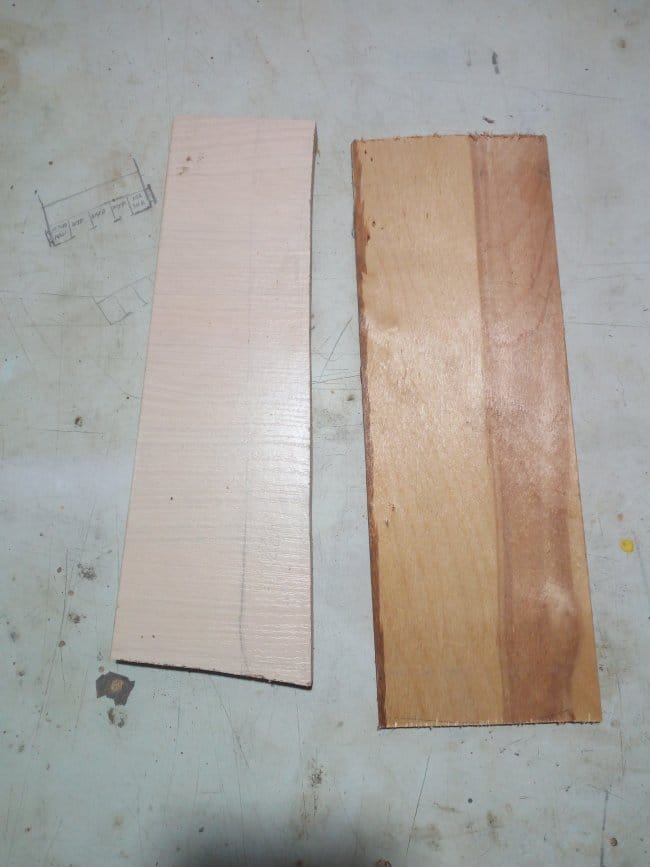

    Что ни говори, а отвертка в любой мастерской - это вещь, довольно таки часто пользующаяся спросом. У меня их достаточное количество разных форм и размеров. Не знаю как у других, а я когда что-либо делаю с их помощью, то могу после работы их положить куда-нибудь, а потом долго и упорно искать. Это совсем неудобно. Поэтому я решил сделать для себя такой небольшой органайзер, в моем случае на 14 отверток. Для основы мне подошел кусок ДСП и обрезок фанеры. Можно было бы делать полностью из фанеры, но я посчитал что верхнее основание должно быть более толстым. Взяв две заготовки я соединил их между собой саморезами, предварительно начертив на них центральную линию. Соединять нужно для того, чтобы при сверлении отверстий они были ровно друг на против друга и не имели смещения.

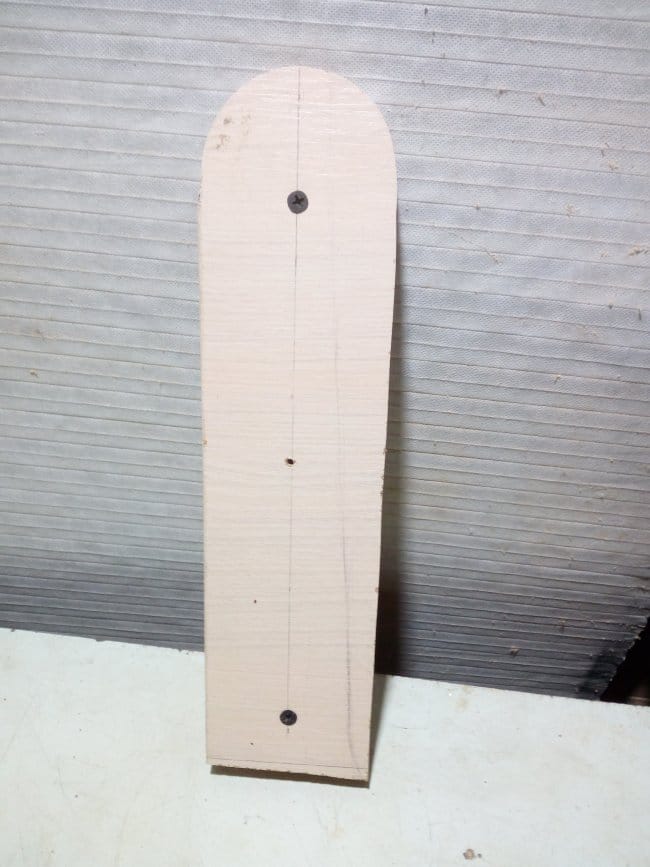

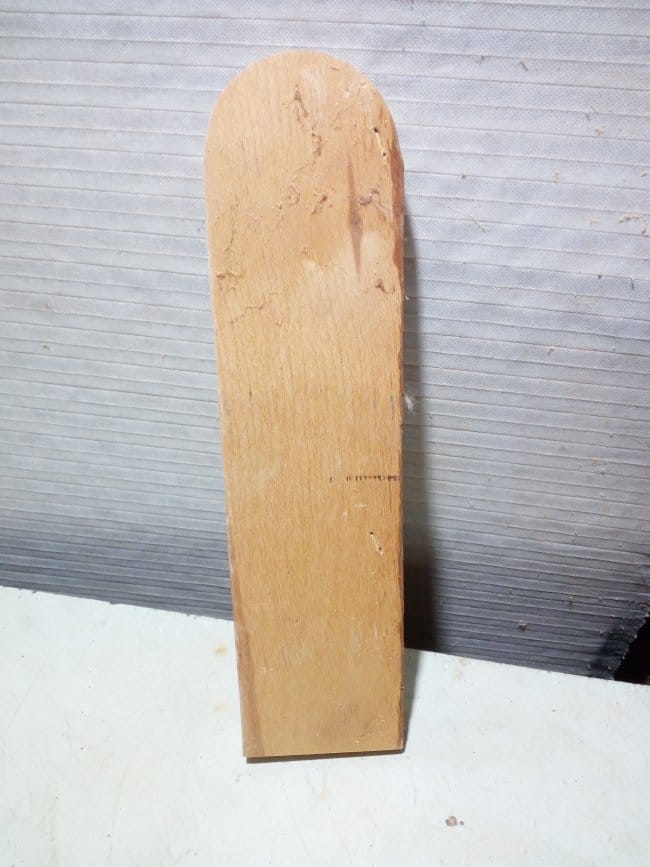

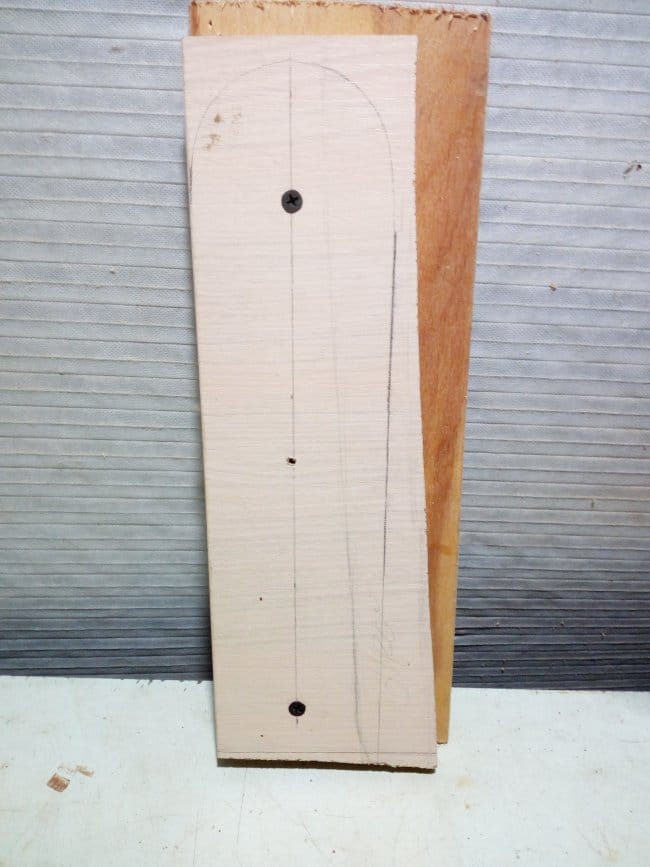

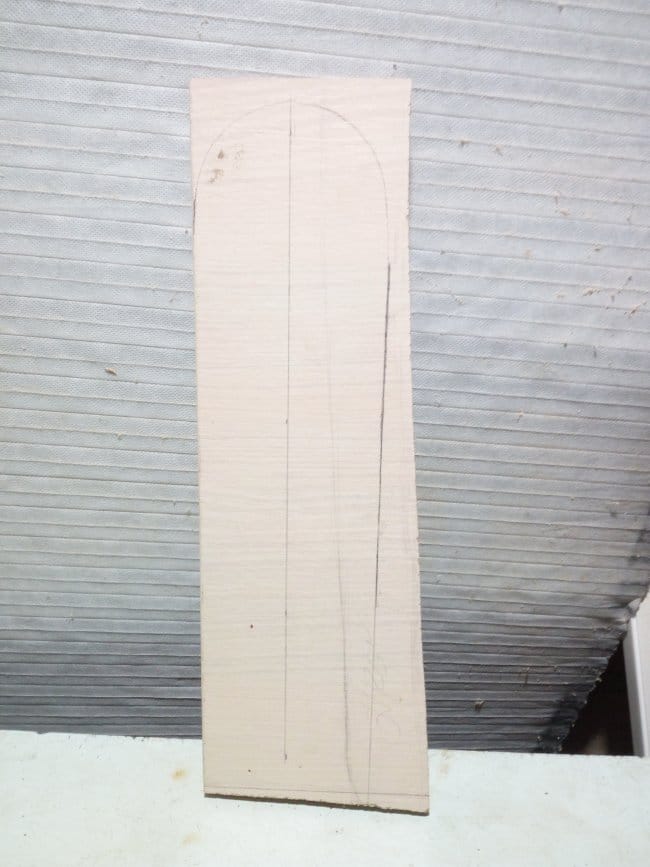

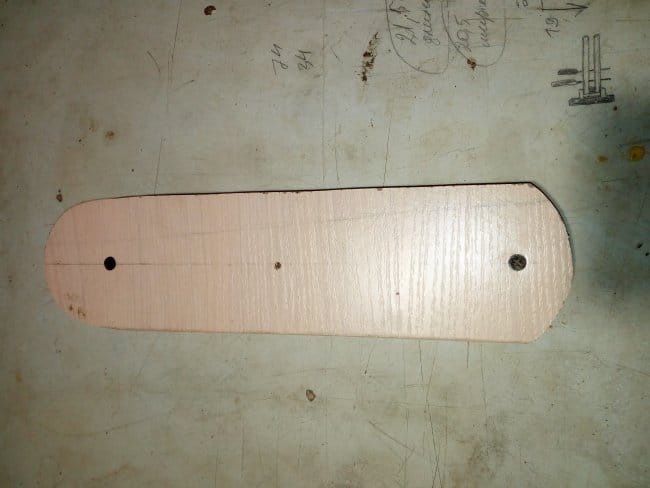

    Затем на верхней заготовке я нарисовал форму органайзера, такую, какую я хочу видеть в конечном итоге. С помощью электролобзика выпиливаю по разметке эти детали. После скругляю второй торец и высверливаю центральное отверстие под крепление.






    Из ДСП вырезаю 2 квадратный заготовки, на которые будут крепиться ранее выпиленные детали. Под эти квадраты изготавливаю прямоугольное основание на которое они будут устанавливаться.

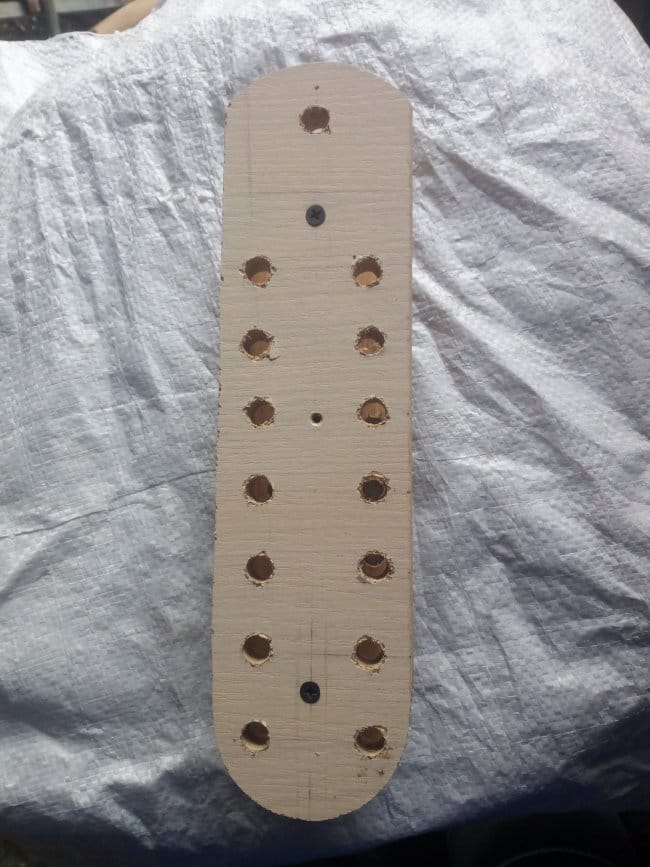

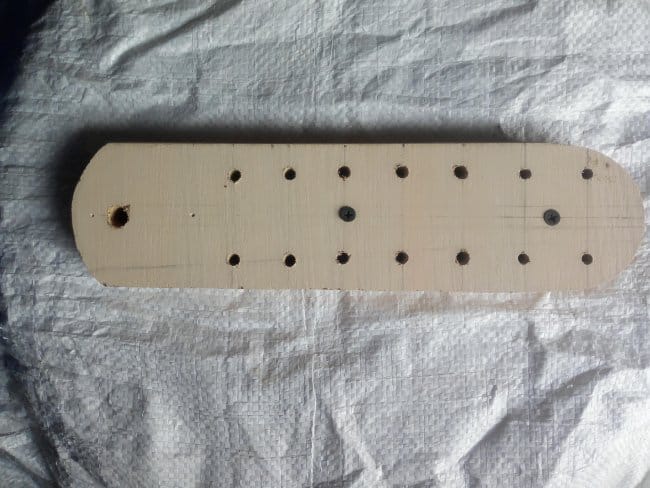

    Затем произвожу разметку для отверстий, в которые будут входить отвертки. Сначала сверлом меньшего диаметра намечаю отверстия, далее более крупным сверлом, таким, чтобы в это отверстие входила самая большая отвертка, рассверливаю имеющиеся.

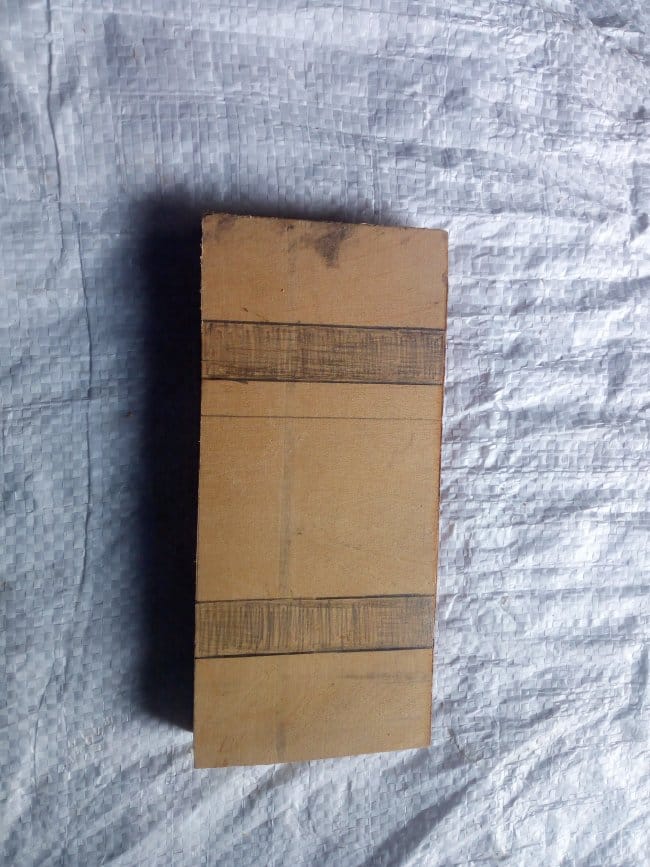

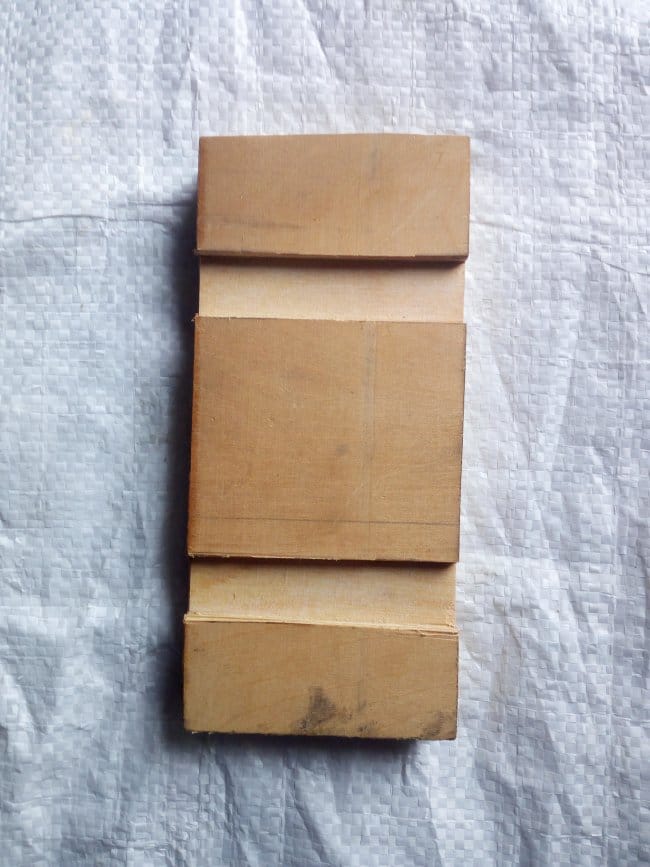

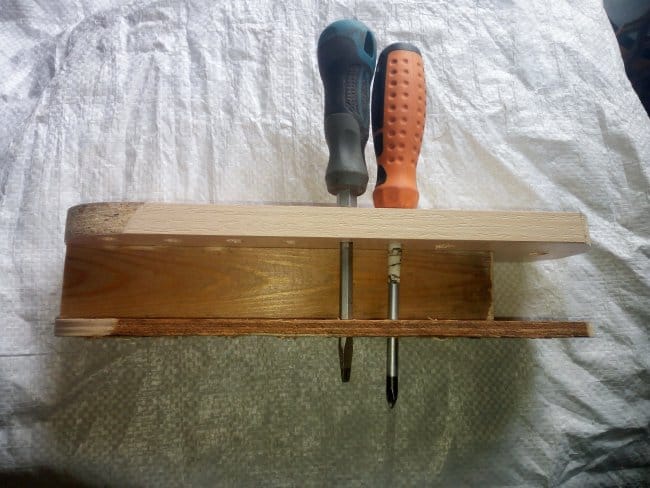

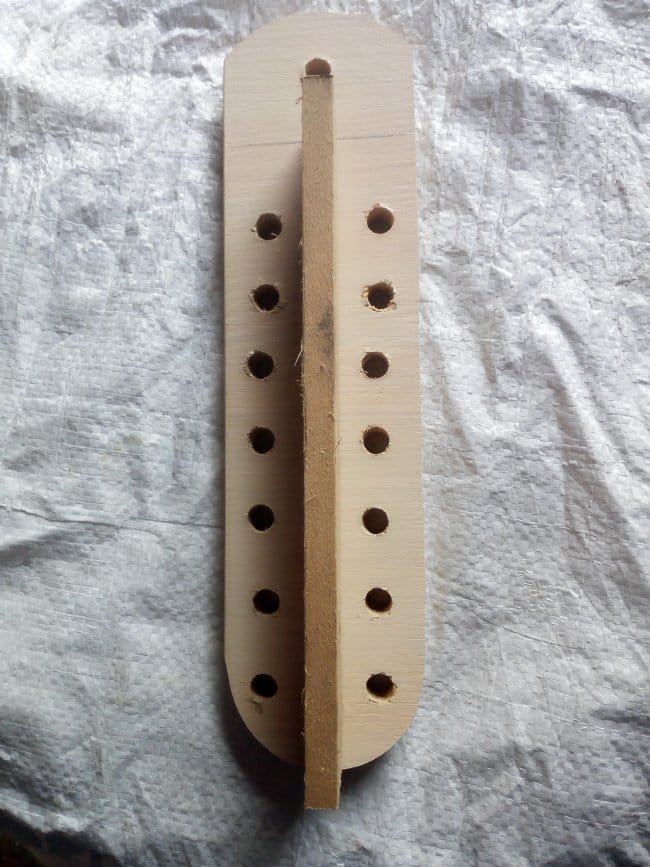

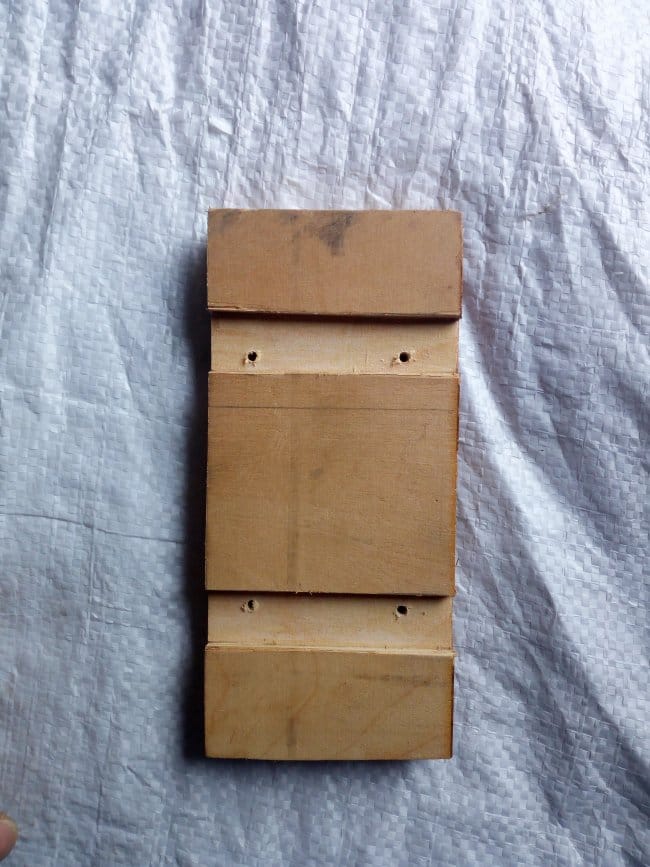

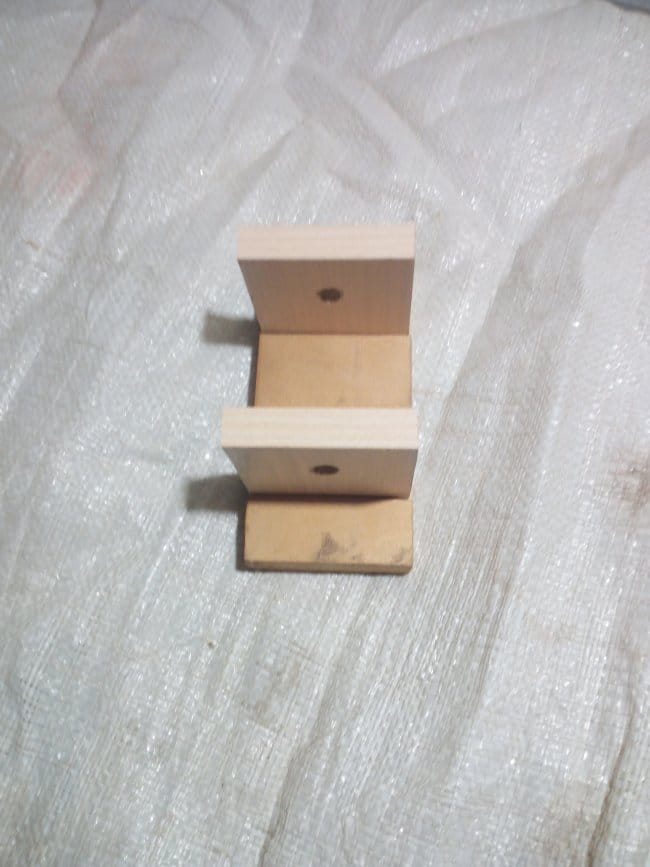

    Разъединяю заготовки. Между ними закрепляю проставку планку, чтобы отвертки более устойчиво стояли в отверстиях. закрепляю саморезами, предварительно высверлив под них отверстия. После того, как разделительная планка установлена, принимаюсь за основание. Так как теперь я могу точно разметить где будут установлены квадратные крепежные детали - проушины, то после разметки делаю в основании небольшие углубления, по 0,5 см. В них высверливаю отверстия под саморезы. В проушинах, по центру делаю отверстия. Закрепляю их к основанию.

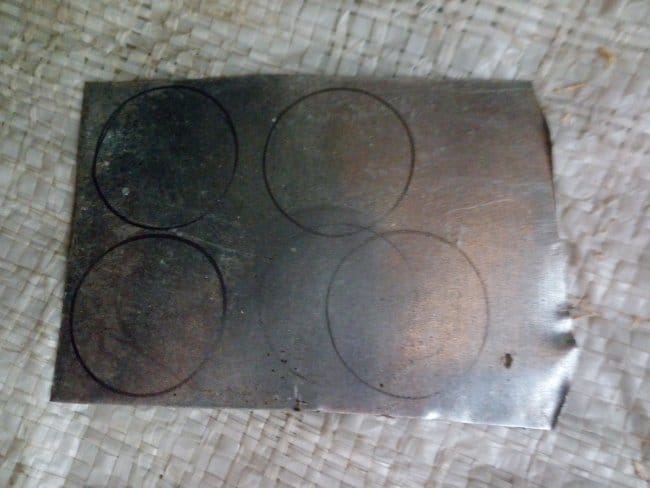

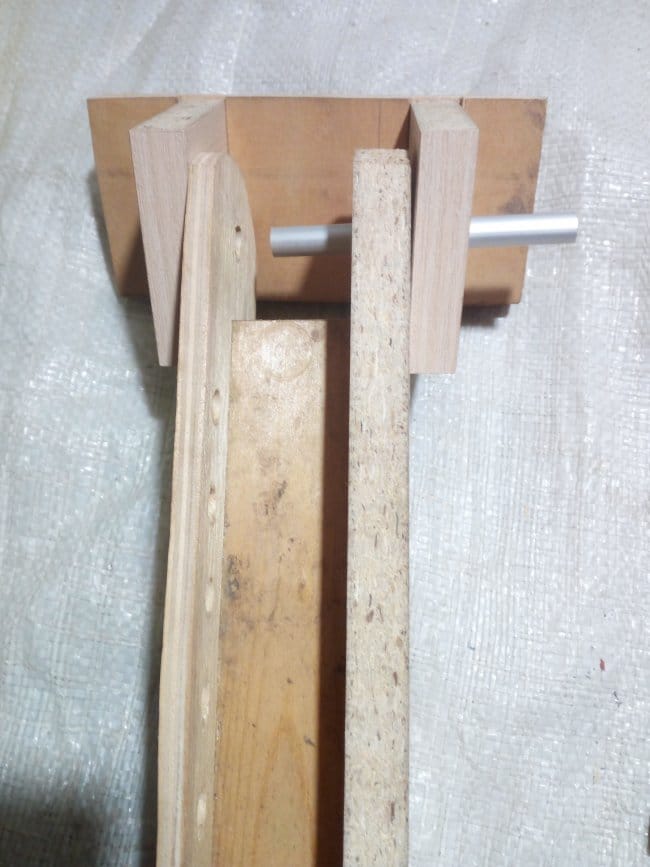

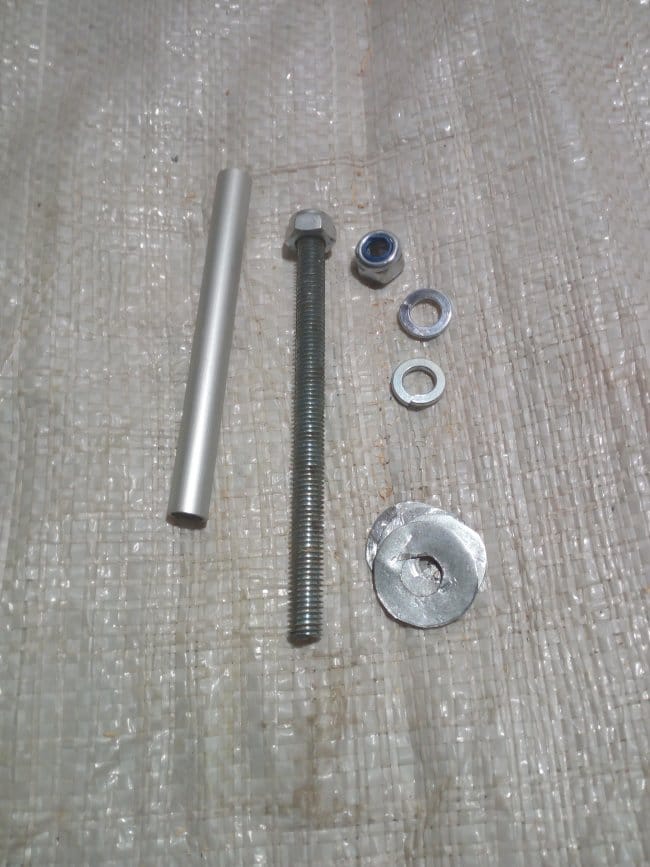

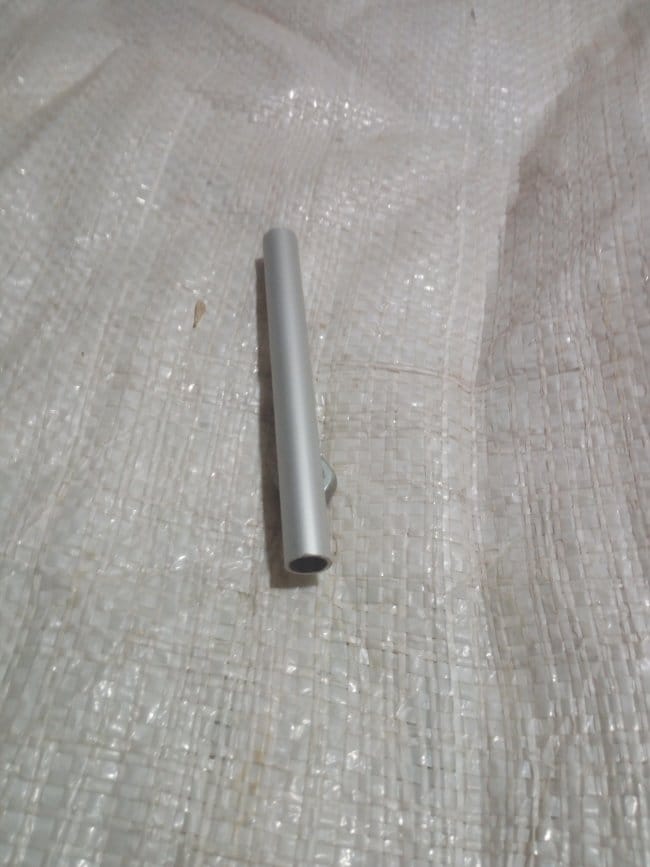

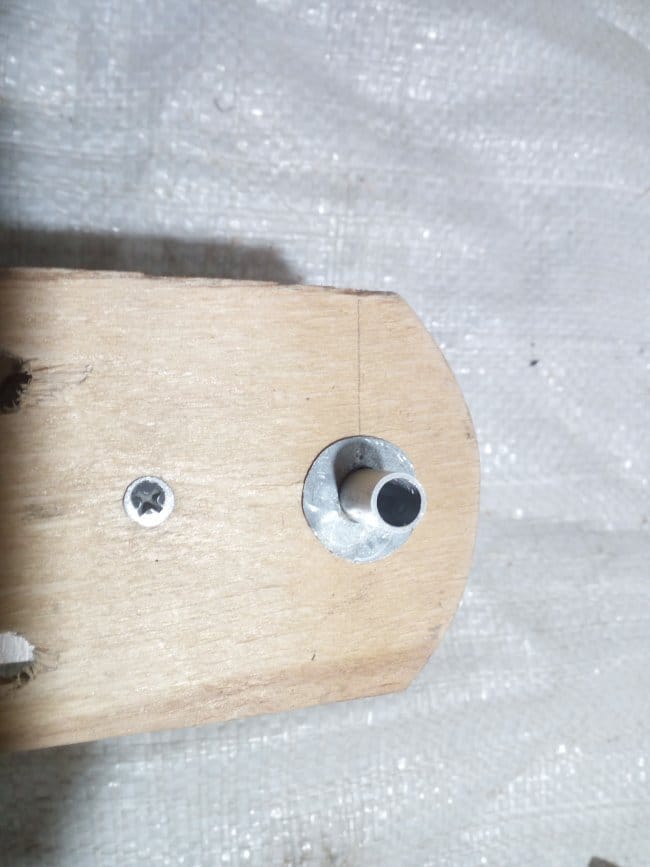

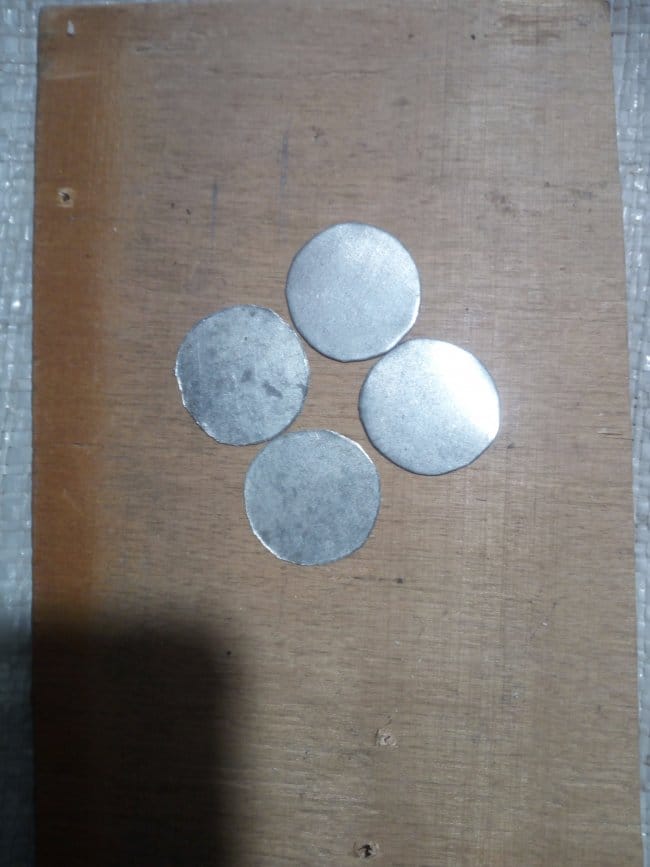

    Отрезаю кусок алюминиевой трубки такого диаметра, чтобы в нее смогла войти шпилька М8. Эта трубка будет на подобие кожуха в этом крепежном узле. Она защищает деревянные части изделия от быстрого износа. Т.к. шпилька резьбовая, то при поворотах платформы дерево будет все больше и больше съедаться и в конце концов крепление разболтается и придет в негодность. Сразу же вырезаю из жести проставочные шайбы. Нужного размера не было, поэтому пришлось импровизировать. Отверстия в них высверливать нужно до того как вы их вырежете. В противном случае будет очень неудобно сделать их. Все необходимые для сборки детали приведены на фото ниже.

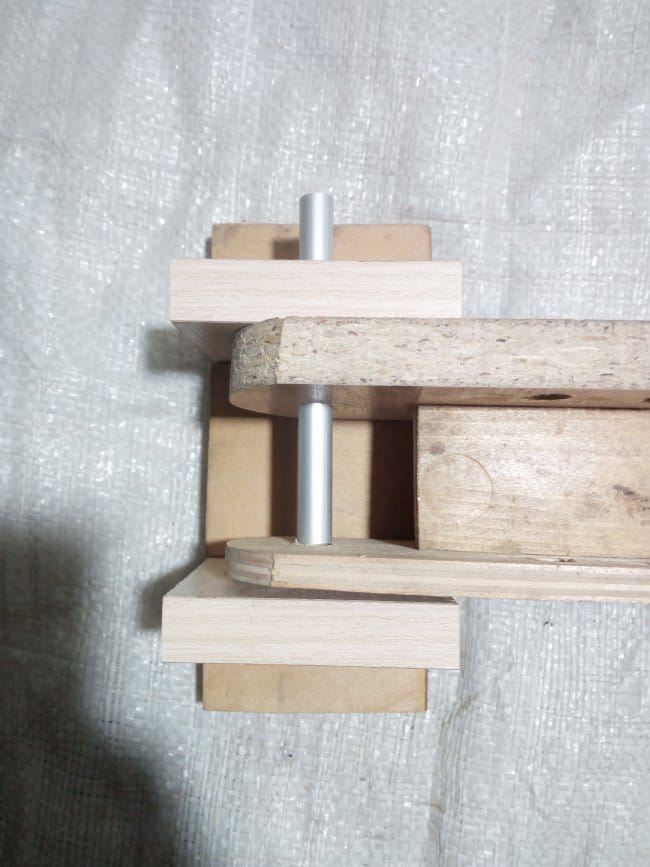

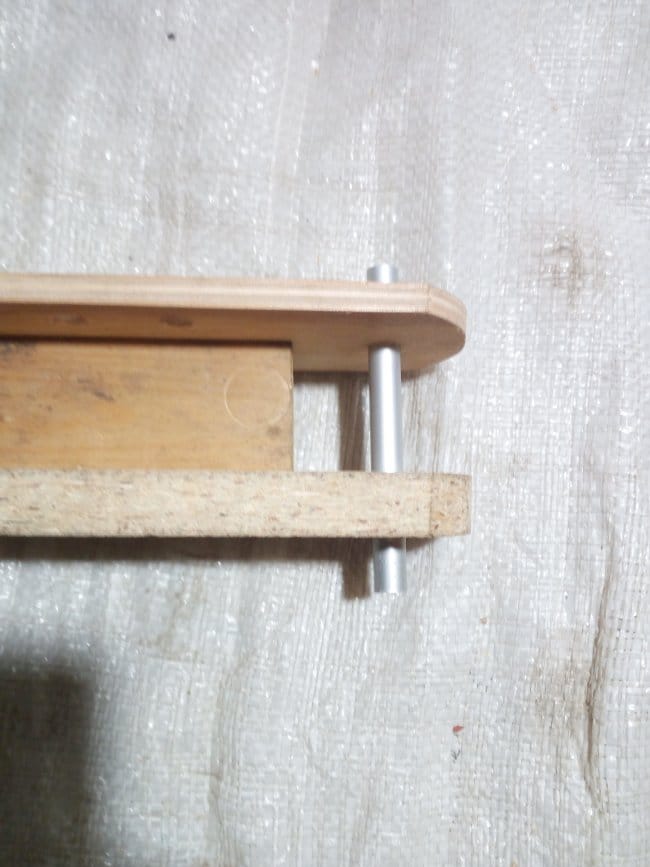

    Приступаю к сборке. Алюминиевую трубку вставляю в отверстия проушин и обеих деталей полок. Между ними устанавливаются шайбы. Далее вставляю в трубку шпильку. На оба ее конца заворачиваются гайки с шайбам. Трубка должна быть вровень с проушинами, иначе смысла в установке шпильки не будет практически ни какого.

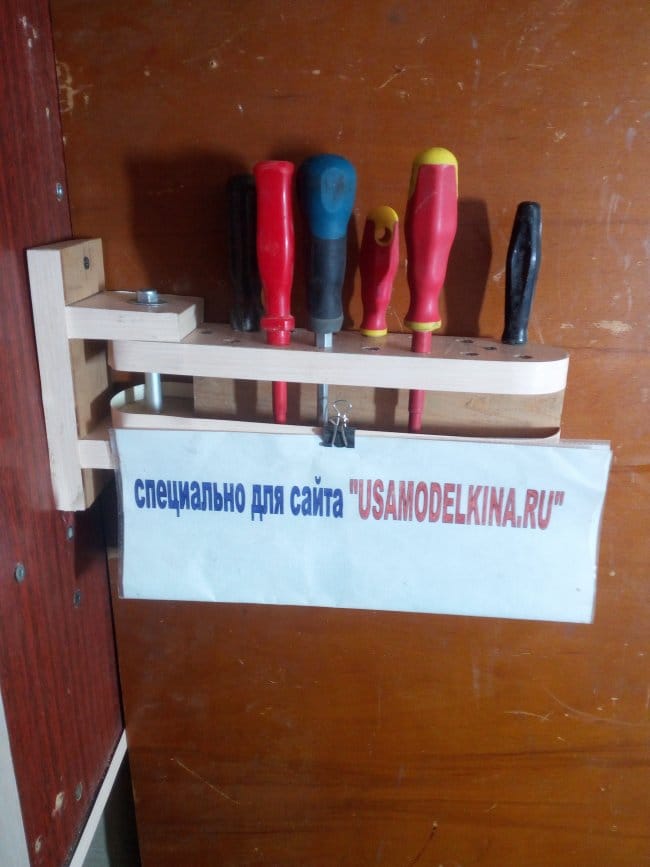

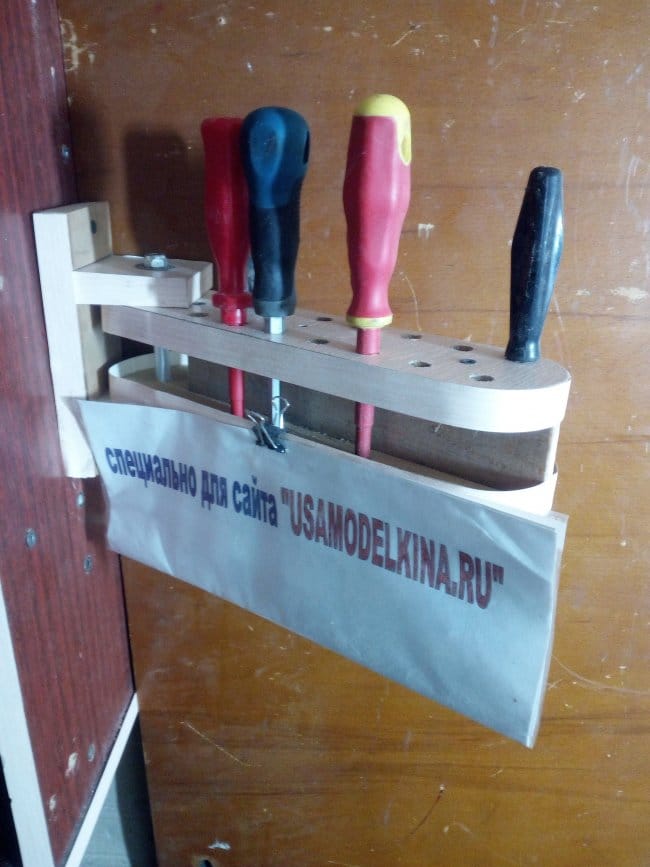

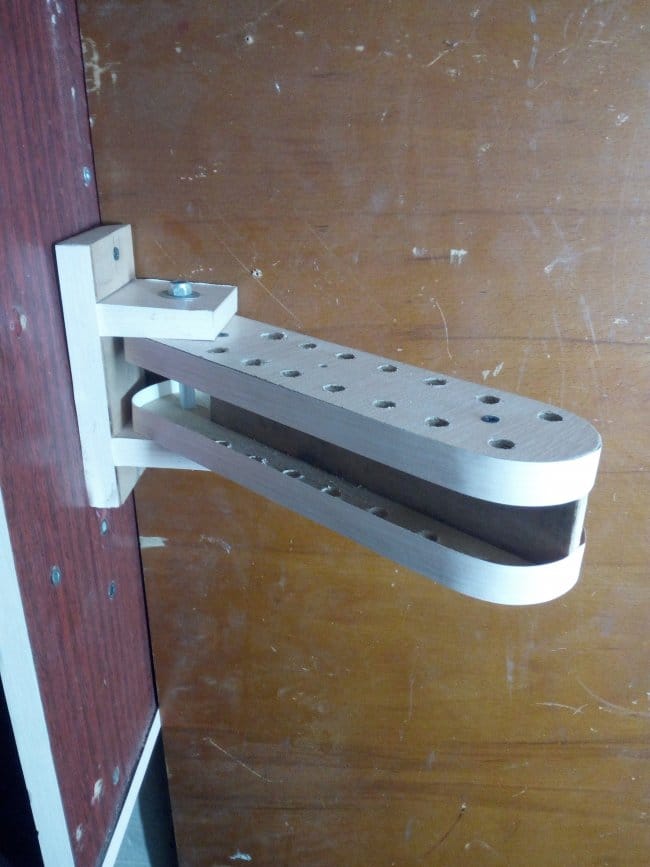

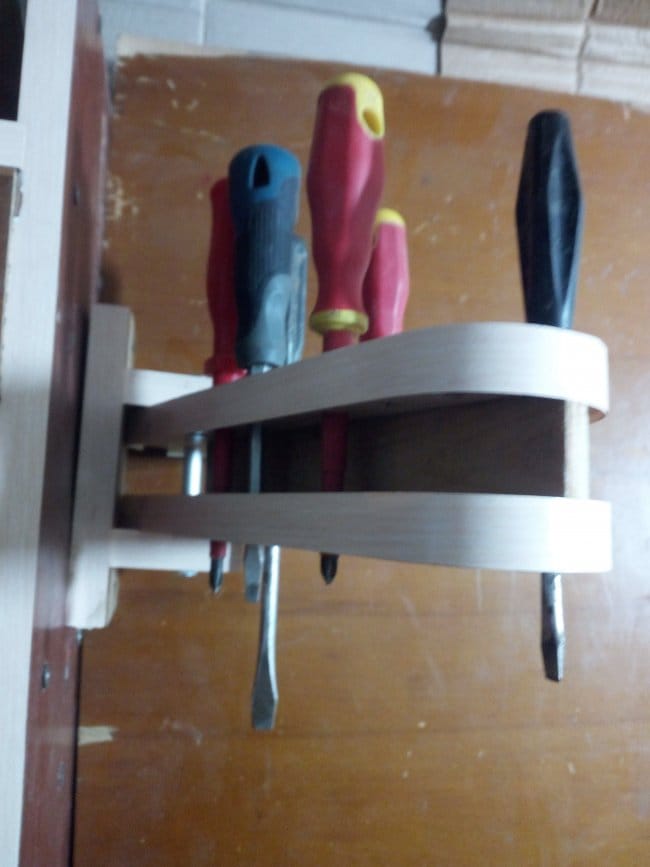

    Оклеиваю мебельной лентой обе полочки и проушины. И вот что получилось в конечном итоге:








    Результатом я остался доволен. Этот органайзер легко повесить на удобное мне место, отвертки стоят устойчиво и к ним имеется удобный доступ.

    На этом я с вами прощаюсь. Желаю всем творческих идей и условий для их реализации!
