Простая столярная самообжимная струбцина



Добрый день дорогие самодельщики и энтузиасты. Сегодня, с большим удовольствием, хочу Вам предложить самостоятельно изготовить простое столярное приспособление, без которого, я уверен, вы абсолютно точно не сможете обойтись занимаясь столярным делом, дачей, строительством или ремонтом дома.

Струбцина, а проще говоря зажим – это вспомогательное приспособление, которое используется в столярном и слесарном деле, для жесткой фиксации каких либо заготовок и изделий в определенном положении для их обработки или склеивания.

Вариантов струбцин невообразимое множество. Они бывают выполненными из металла, пластика, дерева другого материала.
Сегодня поговорим о самообжимной столярной струбцине, приспособлении наипростейшем в изготовлении, но очень необходимом в работе. Столярную струбцину лучше всего изготавливать из дерева, так как металлическая струбцина может повредить заготовку и будет необходимо постоянно пользоваться защитными губками.

Струбцины изготовленные из дерева имеют определенный предел прочности, который значительно ниже предела прочности струбцин изготовленный из металла, но в столярном деле, в большинстве случаев, такое устройство справится с возложенными на него задачами.

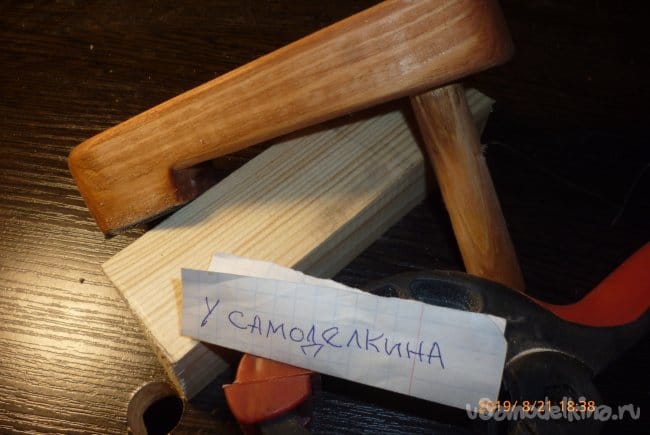

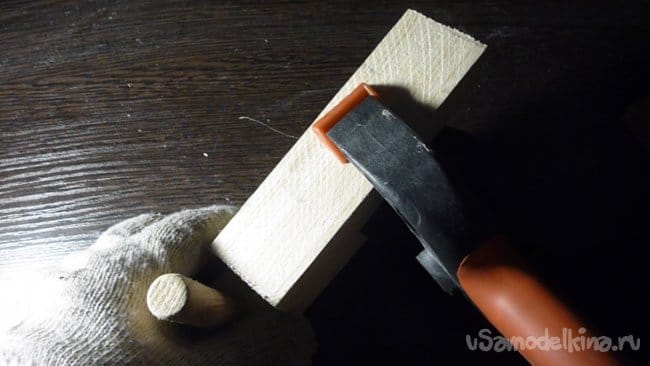

Нашу самообжимную струбцину, выполненную из дерева, нет необходимости затягивать руками, для дальнейшей работы, на фиксируемой детали. Для фиксации вам будет достаточно одного удара по верхней части струбцины молотком или киянкой и ваша заготовка будет надежно зафиксирована на рабочем столе для дальнейшей обработки или склеивания.

Если у вас вдруг возникнет необходимость зафиксировать заготовку в нескольких местах, то вам необходимо будет изготовить несколько таких струбцин. В связи с удивительной простотой изготовления, это вам не составит абсолютно никакого труда.

Данная струбцина имеет три решающих плюса.
Простота изготовления.
Простота эксплуатации.
Практически нулевой бюджет при изготовлении.

Как всегда, хотим Вам напомнить, о соблюдении правил техники безопасности при работе с механическим и электрическим инструментом. Храните свое здоровье! И вы сделаете еще невероятно много полезных и интересных самоделок для дома, семьи и друзей.

Начнем изложение идеи изготовления самообжимной струбцины с видео инструкции, на примере опытного образца:





Дальше заглянем в наш инструментарий, необходимый для изготовления выше указанного приспособления:



- Дрель, лучше сверлильный станок.
- Ножевка, можно электро лобзик.
- Тиски столярные или слесарные с губками.
- Сверла.
- Отрезная машинка.
- Шлифовальный круг для отрезной машинки.
- Шлифовальная шкурка.
- Молоток или киянка.
- Ножницы или канцелярский нож.
- Струбцина(Необязательно, обжимать, при склейке кожи, заготовку можно в тисках)

Из инструментов, пожалуй, все.

Материалы необходимые при изготовлении нашей струбцины:



- Деревянный брусок прямоугольный.
- Круглая деревянная заготовка.
- Клей для склеивания деревянных и кожаных изделий.
- Небольшой кусок кожи.
- Морилка или лак.
- Томпон из ваты или другого гигроскопичного материала.
- Электричество, совсем немного.

Порядок изготовления приспособления:

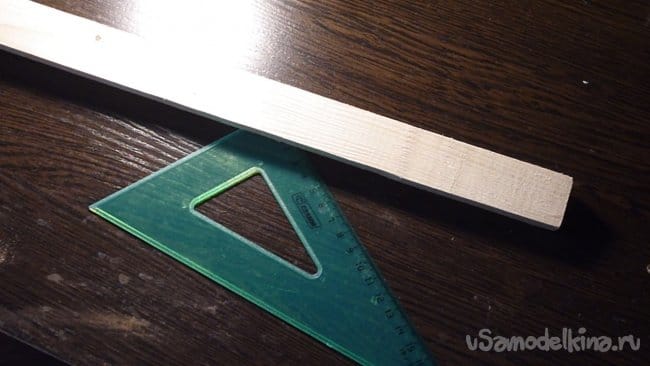

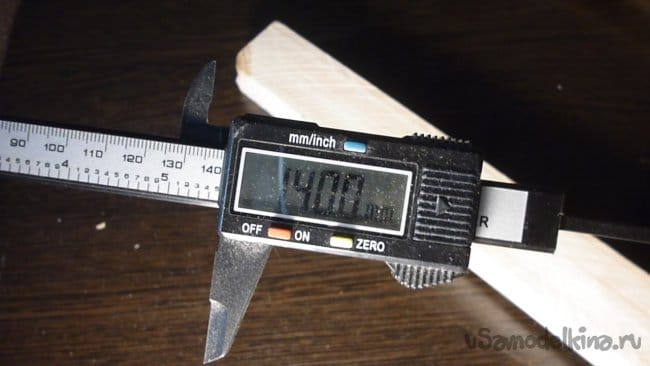

- Отрезаем брусок нужного размера (Смотреть видео или фото).

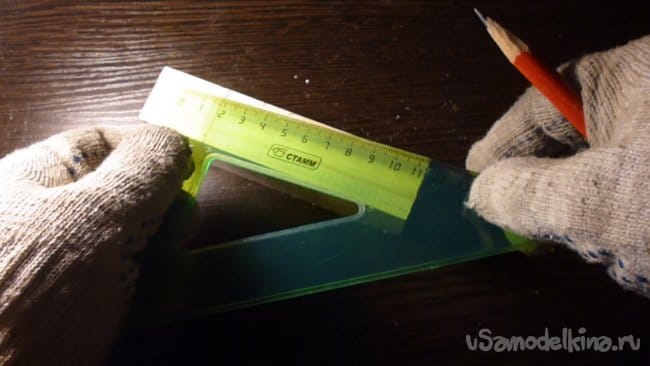

- Режем брусок определенным образом (Смотреть видео или фото).

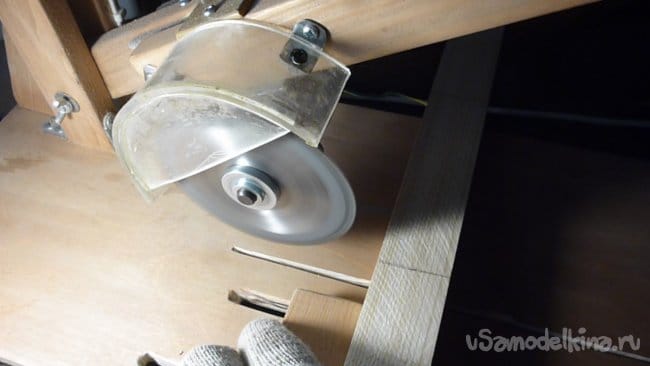

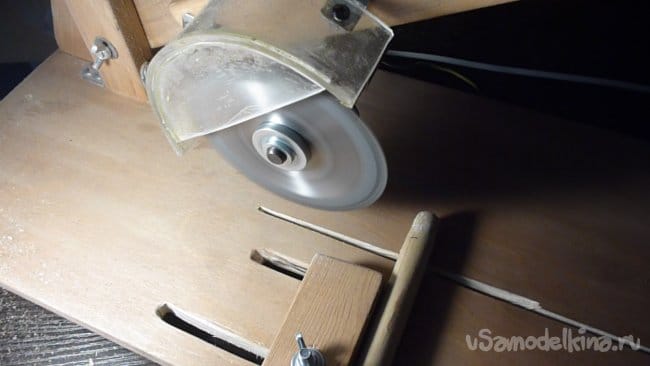

- Обрабатываем брусок шлифовальным кругом отрезной машинки.

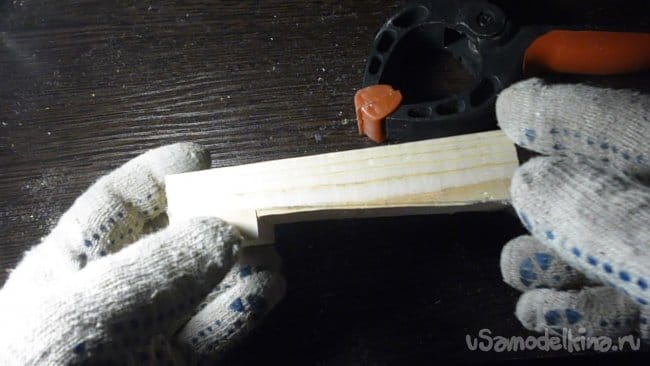

- Доводим брусок шлифовальной шкуркой.

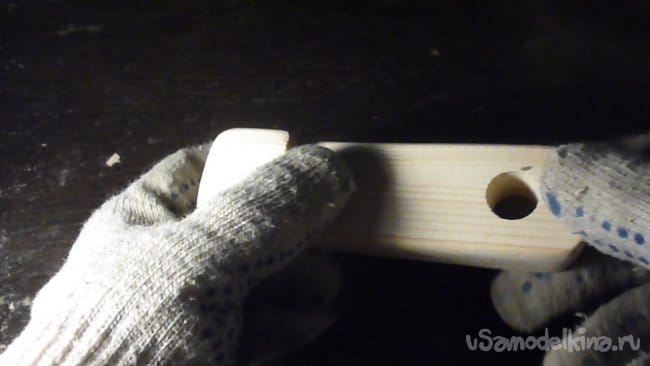

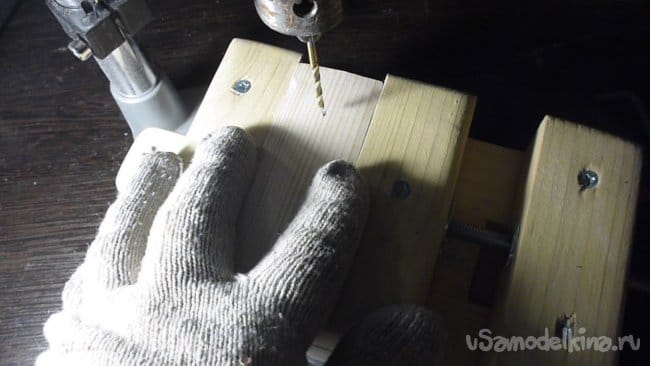

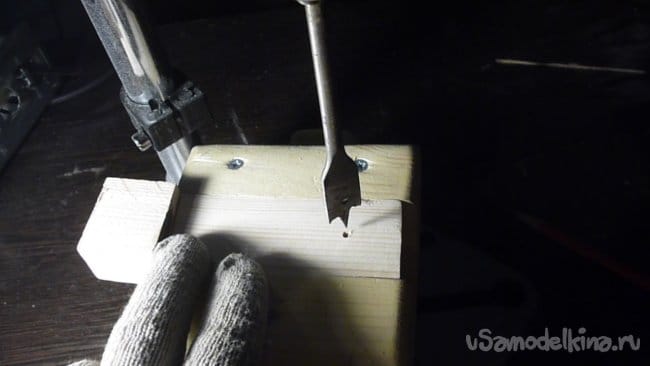

- Сверлим и разворачиваем брусок под определенным углом как показано в видео.

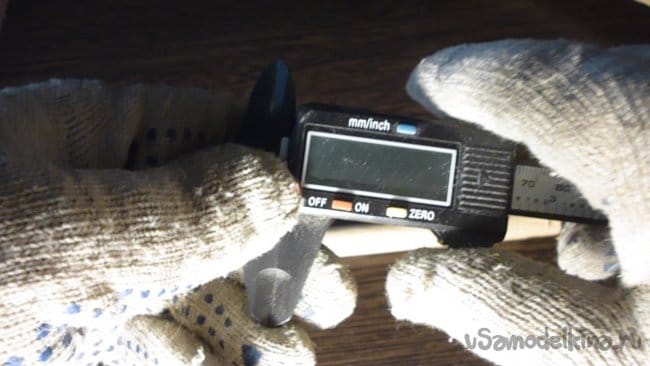

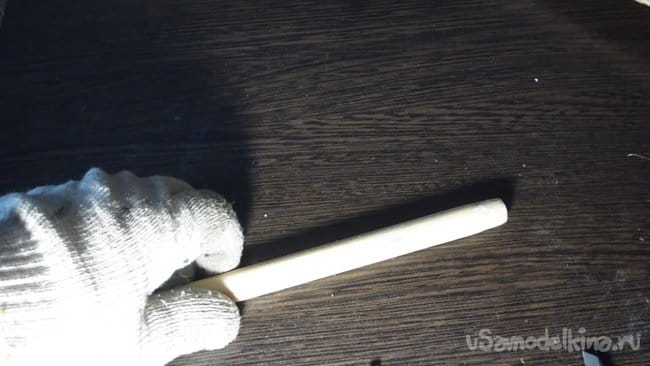

- Отрезаем круглый деревянный брусок необходимого размера (Смотреть видео).

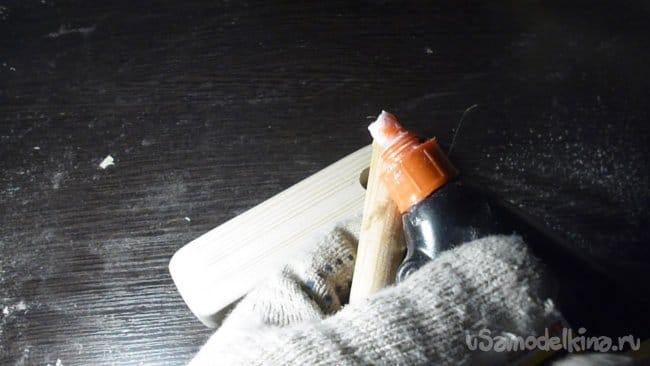

- Наносим столярный клей на круглый брусок, вставляем обработанную клеем часть круглого бруска в отверстие прямоугольного, даем высохнуть клею.

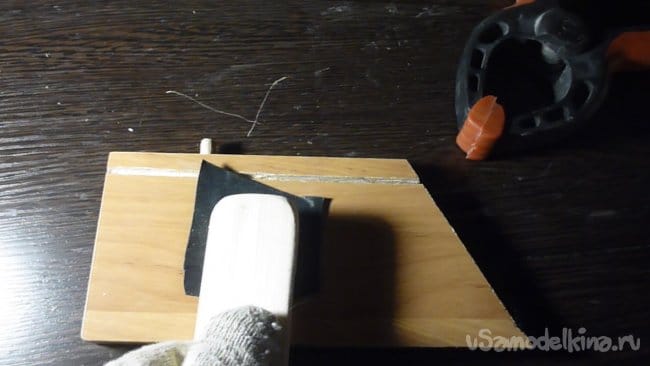

- Приклеиваем кусок кожи на рабочую часть струбцины, после высыхания клея, удаляем лишнюю часть кожи канцелярским ножем.

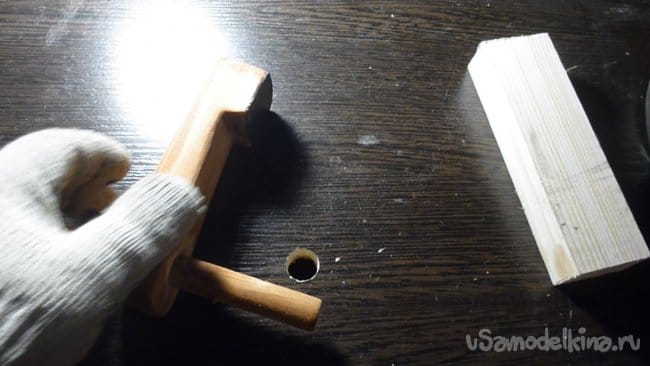

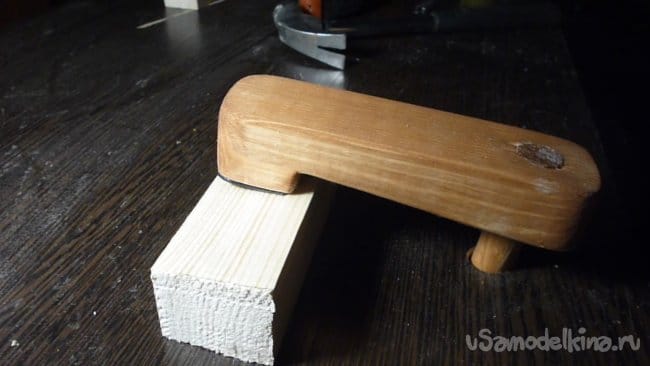

- Проводим проверку работы струбцины.



Как всегда успехов Вам друзья и новых самоделок.
