Мини электродрель своими руками - очень просто и быстро

И вновь, Всем доброго дня, Уважаемые энтузиасты самодельных устройств, инструментов и других механизмов.



Сегодня с удовольствием хочу поделиться с Вами, простым способом изготовления несложного, бюджетного варианта изготовления мини электродрели.
Затем с Вами рассмотрим, выявленные плюсы и минусы, получившегося изделия.
Мини дрель получила широкое распространение и применяется для выполнения невероятно большого объема задач в домашних условиях, гараже, на даче или ремонте.
Мини дрель применяется для самых различных мелких работ. В частности, используется для сверления электрических печатных плат, обычная электрическая дрель для таких работ совершенно не годится.
Мини дрель, оснащенная специальными насадками, вполне может применяться в роли гравера, либо шлифовальной машинки или фрезера. Для использования ее в данном качестве используются специальные насадки с шероховатой рабочей поверхностью. В процессе работы насадка обрабатывает деталь либо наносит необходимый рисунок на обрабатываемое изделие.
Разумеется, толстое железо мини дрель не осилит, но отверстие в металлическом листе толщиной до одного миллиметра, просверлить силенок вполне хватит.
Вариантов изготовления мини-дрели собственными руками, невообразимое множество. Все укладывается в ваш полет воображения, фантазии и сдерживается исключительно имеющимеся в наличии у вас комплектующими для изготовления дрели.
Так что ваши фантазии ограничиваются только вашими закромами запчастей.
Сердцем любой мини дрели служит небольшой, но достаточно мощный электро двигатель. Так же для изготовления нашей мини дрели потребуется цанговый патрон (цанговый патрон - это разновидность сверлильных патронов. Они удерживают сверло в дрели во время процесса сверления. От качества цангового патрона и соответственно крепления сверла к электродвигателю зависит качество выполняемой работы электро дрели. Поэтому к выбору цангового патрона следует подойти со всей ответственностью), качественно цанговый патрон изготовить своими силами в домашних условиях довольно проблематично, так, что его лучше приобрести в магазине .
Стандартные патроны (с цангами под сверла диаметром от 0,5 до 3,2 миллиметра) можно найти в любом интернет магазине по доступной цене, цена варьируется от 100 до 150 российских рублей.
Немаловажной деталью мини дрели, где размещаются и крепятся все комплектующие является корпус. Вариантов множество, в нашем случае используется трубка из фановой трубы, внутренний диаметр которой, как нельзя лучше совпал с наружным диаметром электро двигателя. При фиксации в корпусе двигатель встал практически без зазоров.
Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы.
Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью.
Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели.

И так приступаем к изготовлению мини дрели.

Видео инструкция изготовления мини дрели.






Инструменты для изготовления мини дрели:



1. Электро дрель или любое сверлильное оборудование.
2. Электролобзик или ножевка.
3. Отвертка.
4. Канцелярский нож.
5. Паяльник.
6. Наждачнвая шкурка.
7. Напильник или надфиль.
8. Клей для пластика.
9. Тиски или струбцина.
10. Пассатижи или плоскогубцы.
11. Сверла.
12. Орезная машинка.
13. Отрезной круг по металлу.

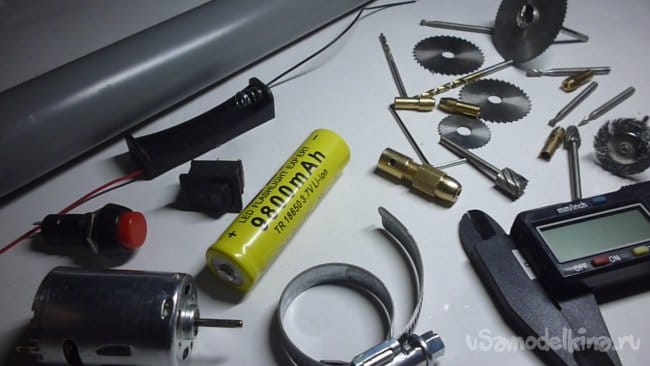

Материалы для работы:



1. Электродвигатель подходящего размера, можно подобрать в китайском интернет магазине.
2. Аккумулятор емкостной 18650, на напряжение 3,7 вольта.
3. Колодка для крепления аккумулятора.
4. Набор проводов.
5. Цанговый патрон с набором цанг.
6. Фановая трубка, подбирается под электро двигатель.
7. Выключатель.
8. Кнопка.
9. Припой.
10. Паяльная кислота.
11. Саморезы.
12. разъемы папа-мама.

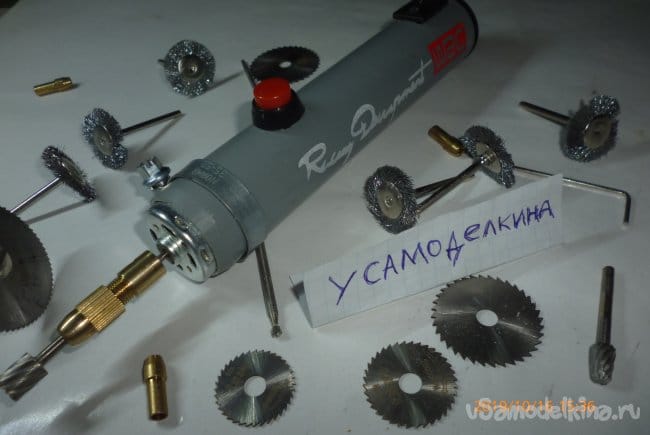

12. Сверла, фрезы, диски для последующей работы.
13. Хомут фиксации электро двигателя.

Порядок изготовления:
















1. Замеряем размер корпуса из фановой трубки, исходя из компоновки.
2. Отрезаем нужный размер трубки для корпуса.

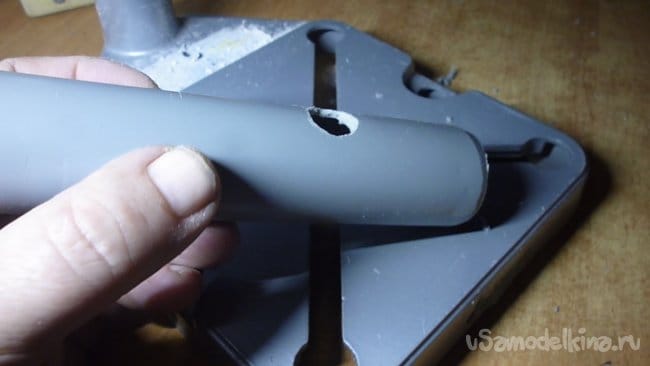

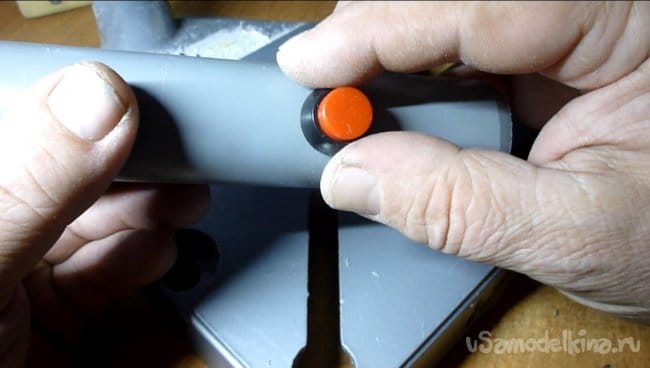

3. Высверливаем и разворачиваем отверстия, в получившемся корпусе дрели, под кнопку и выключатель.

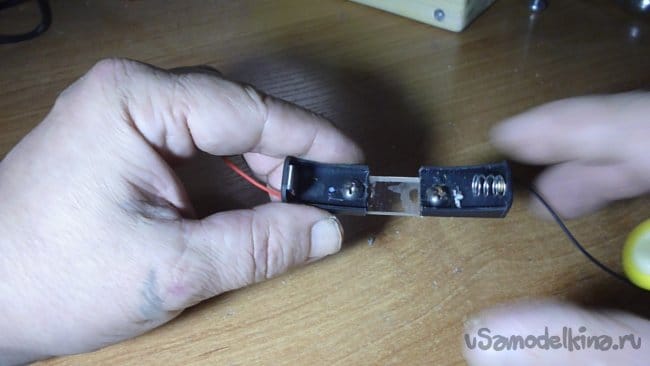

4. Переделываем колодку аккумулятора под наш размер, доступно показано в видео ролике.

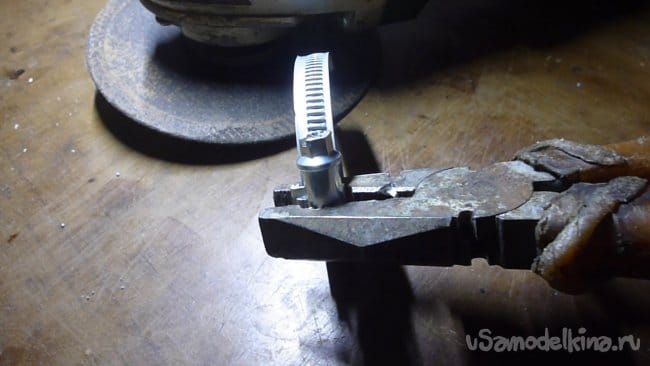

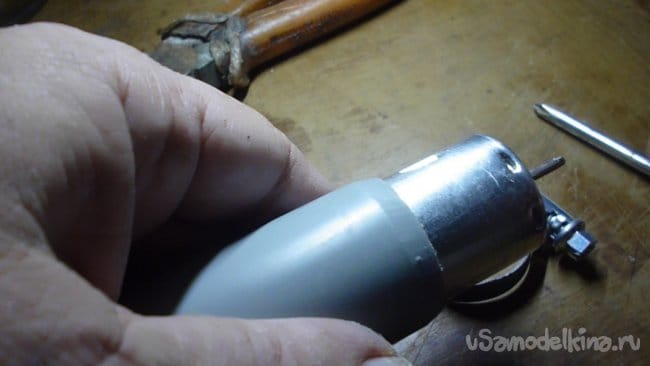

5. Подрезаем хомут крепления электродвигателя.

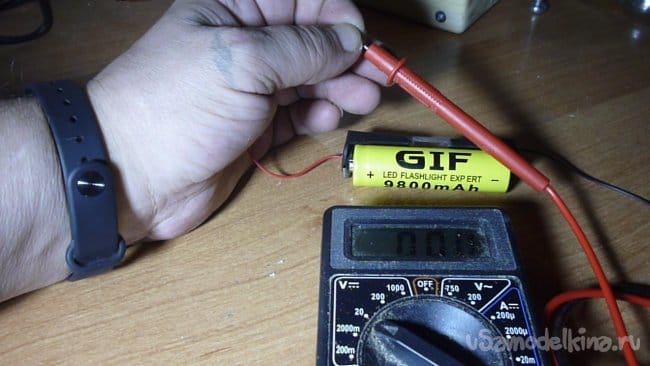

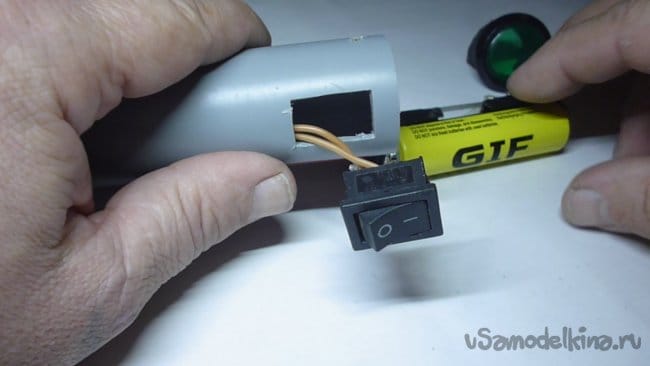

6. Производим пайку комплектующих для электропитания электродвигателя.
7. Изготавливаем заднюю крышку дрели.

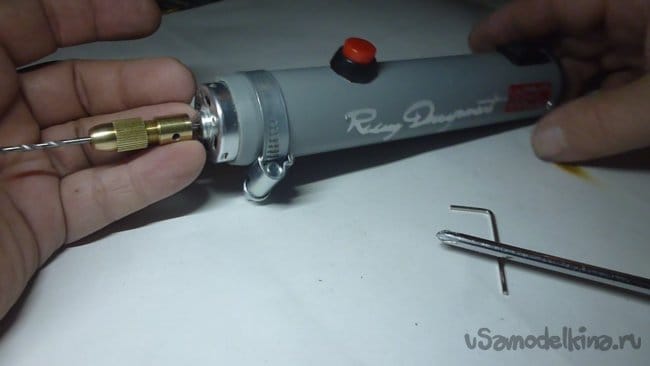

7. Производим сборку мини дрели.

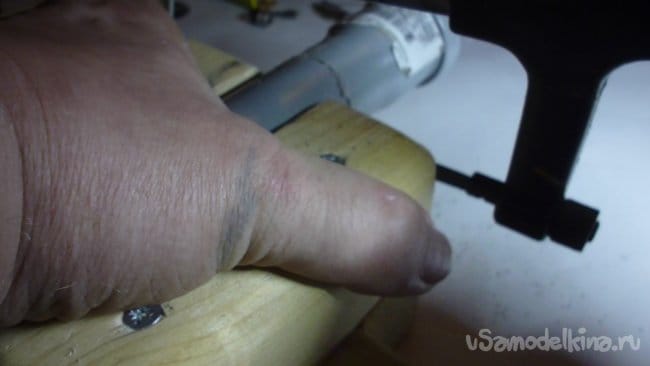

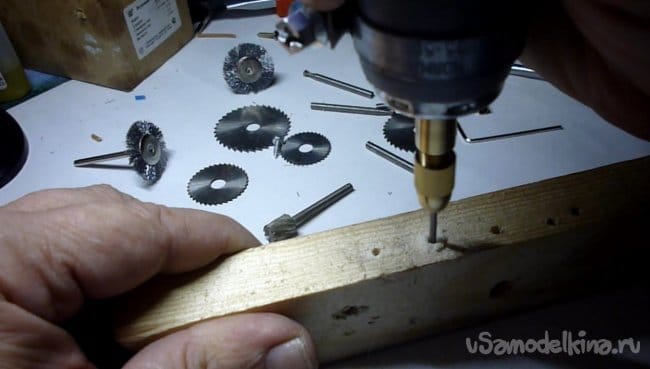

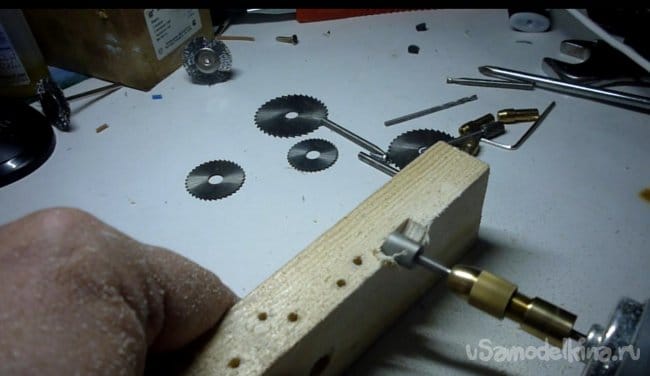

8. Тестовый запуск Мини электро дрели.


Технический анализ мини дрели:



Плюсы:

- бюджетные затраты на комплектующие конструкции;
- достаточная компактность изделия;
- удобное использование и управление мини дрелью;
- автономность использования;

Минусы:

- малая мощность;
- недостаточное напряжение для высококачественной эксплуатации.



На сегодня все. Пишите комментарии, критикуйте по существу и заходите еще.

Всем удачи!!!
