Как сделать мини дрель из двигателя старого принтера


После разборки принтера остались много полезных деталей, среди них несколько электродвигателей. Подошло время сделать мини дрель или минибормашинку. Как раз пришла посылка с Алиэкспресс с быстрозажимным патрончиком.

В наше время сделать самодельную бормашинку не составит больших трудов и материальных затрат. Для этого нужно иметь старый струйный принтер, извлекаем из него блок питания и электродвигатель каретки принтера. Блок питания можно легко сделать регулируемым.

Во многих струйных принтерах применяются однотипные электродвигатели каретки. Они рассчитаны на питание постоянным током с напряжением 24 В.

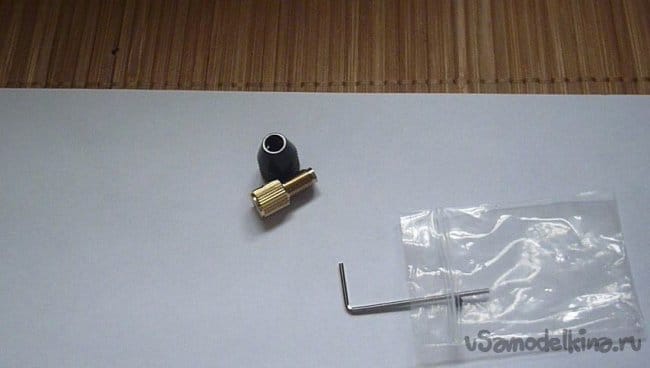

Валы этих двигателей имеют диаметр 3,2 мм или 2,3мм. В моем случае двигатель был извлечен из неисправного принтера Canon MP160 а диаметр вала двигателя был 3,2мм. Остается приобрести цанговый или кулачковый патрон с посадочным диаметром 3,17мм. Патрон зажимает инструмент до 3,5мм. Кулачковый патрон состоит непосредственно из патрона с тремя губками и латунного переходника для установки на вал двигателя. В комплекте есть фиксирующие винты и ключ для них. Этот комплект можно купить как интернет-магазинах, так и в хозяйственных магазинах и рынках по цене 1,5-2 доллара.

Перечень инструментов и материалов.
- электродвигатель постоянного тока-1шт ;
- кулачковый патрон -1шт;
-соединительные провода;
- выключатель питания -1шт;
- кусок пластмассовой трубы;
- колпачки от аэрозольного баллончика-2 шт;
- винты;
- блок питания на 24 В;
- паяльник;
- тестер.

Шаг первый. Установка кулачкового патрона.

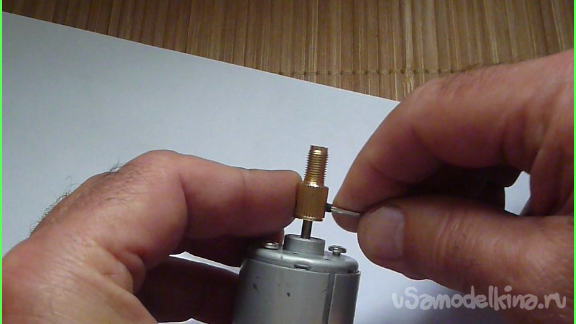

На вал электродвигателя надеваем переходник патрона, далее легкими ударами желательно деревянным молотком или проставкой( чтобы не повредить резьбу) плотно ставим на место переходку. Если вал полностью зайдет в переходник то биений не будет. Остается зафиксировать с помощью ключа двумя винтами переходник на валу электродвигателя.

Как сделать мини дрель из двигателя старого принтера

Шаг второй. Питание и проверка работы.

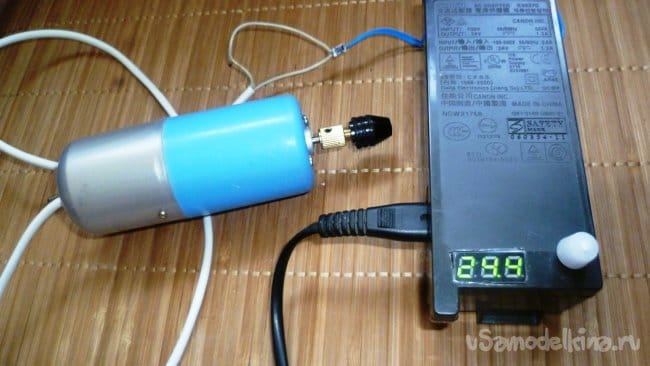

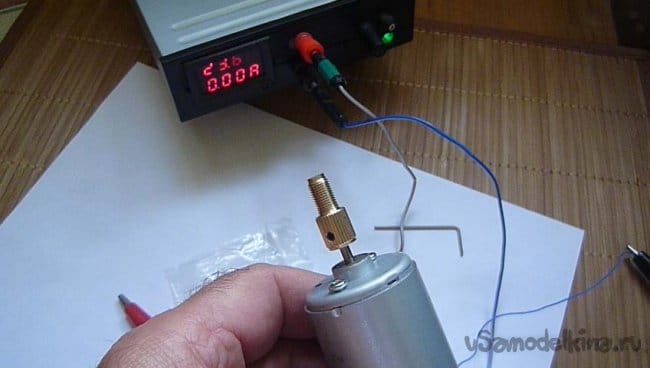

Для питания мини дрели я применил блок питания извлеченный из того же принтера. Была немного изменена схема и добавлен контрольный вольтметр и подстроечный резистор для изменения напряжения . В результате получаем возможность регулировать обороты мини дрели путем изменения выходного напряжения блока питания.

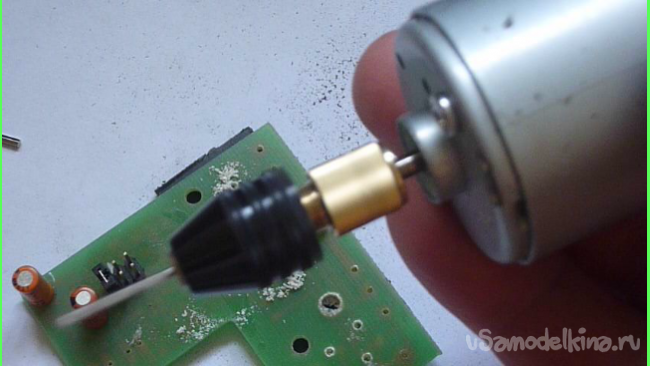

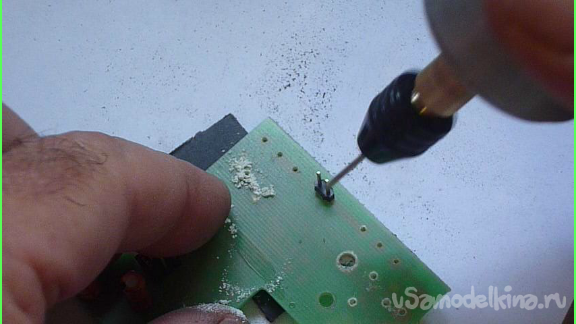

Были проведены небольшие испытания бормашины. С легкостью сверлит печатные платы. Биения патрона отсутствуют.


С помощью насадки с наждачной бумагой очистил старый ржавый инструмент.

Отрезной диск быстро отрезал кусок пластика. Нагрев электродвигателя в процессе работы минимальный, ток потребления при напряжении питания 24 Вольта составил максимум 0,3 А.


Шаг третий. Окончательная сборка.

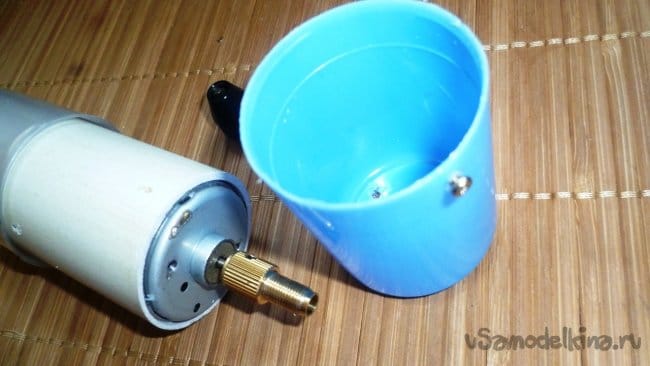

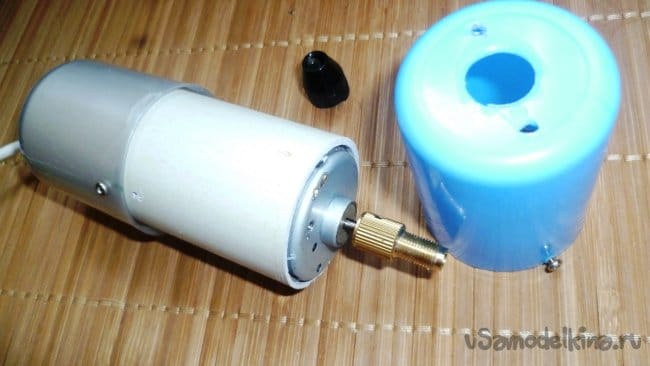

Осталось установить мини дрель в подходящий корпус, подключить соединительные провода и выключатель питания. Подобрал для корпуса инструмента походящий по диаметру электродвигателя кусок пластмассовой трубы. Двигатель входит в него плотно. В качестве передней и задней крышек подошли колпачки от аэрозольных баллончиков. В передней крышке сверлим отверстие для центральной части двигателя и два отверстия для закрепления винтами корпуса двигателя.


В заднем колпачке сверлим отверстия для тумблера питания и провода.

Оба колпачка крепятся к пластмассовой трубе шурупами.

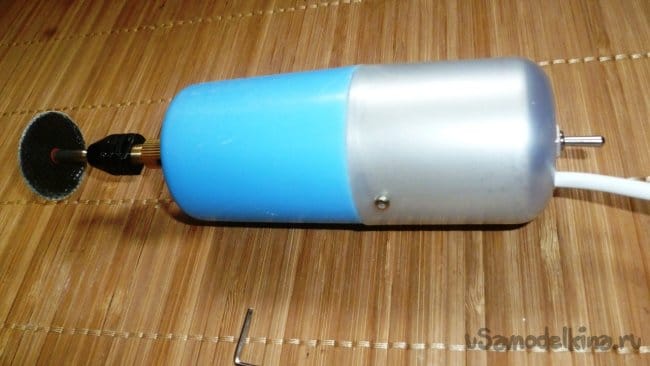

Теперь инструмент окончательно готов к эксплуатации.


В видео можно посмотреть процесс изготовления и испытания мини дрели для выполнения мелких работ.


Резюме:
1. На материалы ушло 120 рублей (патрон), блок питания бесплатный от принтера (этот же блок можно использовать питания других самоделок).
2. Время на сборку инструмента затрачено примерно 2 часа.
3. Легкий и достаточно полезный инструмент для мелких домашних работ.
4. Удовольствие от процесса изготовления своими руками полезной самоделки.
