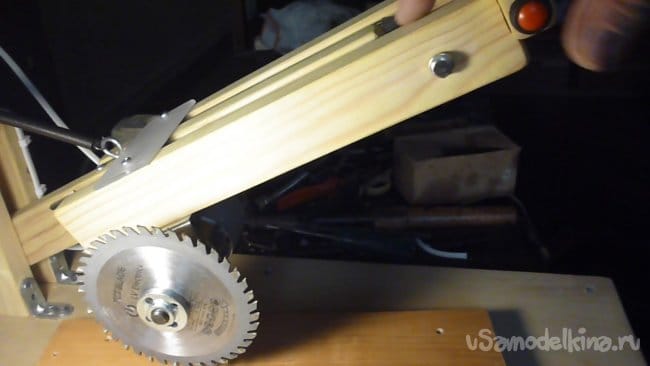

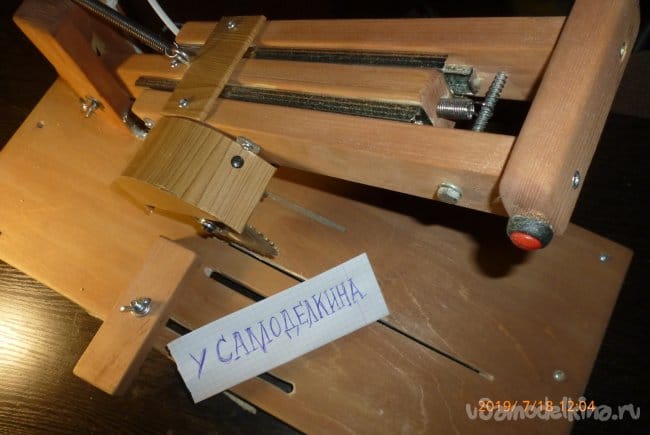

    Маятниковая мини циркулярная пила с продольным ходом

    И вновь я приветствую Вас дорогие дачные строители и энтузиасты занимающиеся ремонтом дома, квартиры или дачи.



    Сегодня мы вновь поговорим о циркулярной пиле которую вполне по силам изготовить дома. Базовый вариант изготовления нашей циркулярки был изложен в статье размещенной по адресу : Отрезная циркулярная пила своими руками

    Для тех кто не слишком владеет вопросом о том, что из себя представляет маятниковая дисковая пила. Поясним в двух словах. Циркулярная пила по дереву – это электрическое оборудование где основным режущим инструментом является пилящий диск. Кроме станка с фиксированным диском под понятие «циркулярной пилы» попадает и маятниковая циркулярная пила. Она отличается от, классической циркулярной пилы с фиксированным диском, подвижностью рабочего диска, который подается к закрепленному для обработки материалу.

    Попробуем незначительно изменить нашу циркулярную пилу. И за счет изменения мы с Вами добьемся значительного увеличения функционала данного оборудования. А именно установки рабочего продольного хода режущего инструмента, в нашем случае продольный ход составит примерно 350 мм.

    Самодельная маятниковая мини циркулярная пила, при условии аккуратной и правильной сборки, всегда выполнит качественную распиловку вашего материала и будет иметь срок эксплуатации, практически не уступающий моделям изготовленным в заводских условиях. При замене циркулярного диска на отрезной по металлу пила сможет великолепно работать и по металлу.

    Как мы уже упоминали в прошлой статье приобретать данное оборудование достаточно дорого и если вы, не профессиональный строитель, имеет смысл изготовить, данный станок для своих нужд, в домашних условиях, в итоге мы получим бюджетный вариант неплохого станка для домашнего применения. Изготовить маятниковую мини дисковую пилу совершенно несложно, с задачей по силам справиться начинающему домашнему мастеру уделив при работе, основное внимание точности и аккуратности изготовления. Мы изготовили, как обычно, тестовый вариант изделия. Т.ч. размеры и материал вы подбираете по вашим возможностям и потребностям.

    По материалам:
    деревянные бруски, кнопки, электрический кабель, саморезы, и болты вы найдете в любом строительном магазине или своем гараже. Три детали, электродвигатель, циркулярный диск и хвостовик на вал двигателя, можно приобрести в интернет магазине, ссылку на данные детали мы разместим под видео роликом размещенном на Ютуб канале.

    ВАЖНО! При работе с данным оборудованием необходимо неукоснительно соблюдать правила и требования по технике безопасности, которые предписываются при эксплуатации инструментов с повышенной опасностью. Берегите свое здоровье...

    Видео инструкция:




    Итак приступим.

    Инструменты для изготовления маятниковой мини циркулярной пилы:

    1. Ножовка для работы по дереву
    2. Электро лобзик
    3. Электрическая дрель
    4. Отвертки
    5. Гаечные ключи
    6. Отрезная машинка
    7. Шлифовальная шкурка
    7. Столярный нож
    8. Тиски
    9. Хорошее настроение.

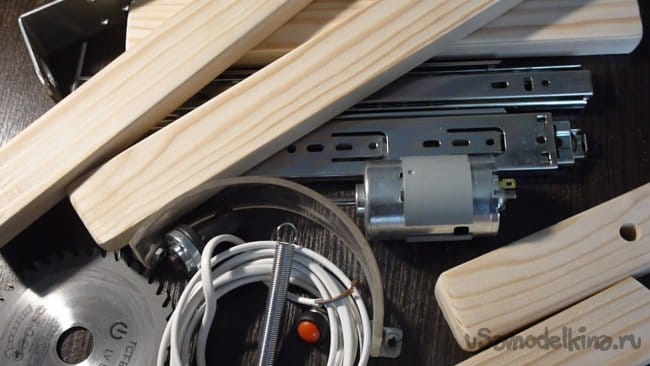

    Материалы применяемые для нашей циркулярной пилы:

    1. Бруски из дерева, лучше твердых пород
    2. Фанера толщиной от 10 мм
    3. Электродвигатель, из ваших потребностей и возможностей. Мы взяли двигатель 150 вт, для мини циркулярной пилы вполне хватило.
    4. Циркулярный диск
    5. Хвостовик на двигатель для установки циркулярного диска
    6. Электрический кабель

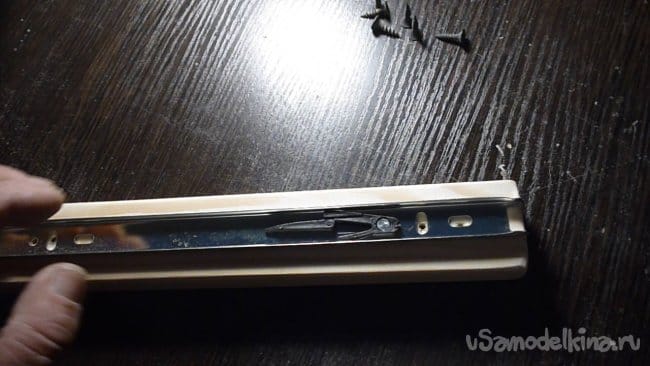

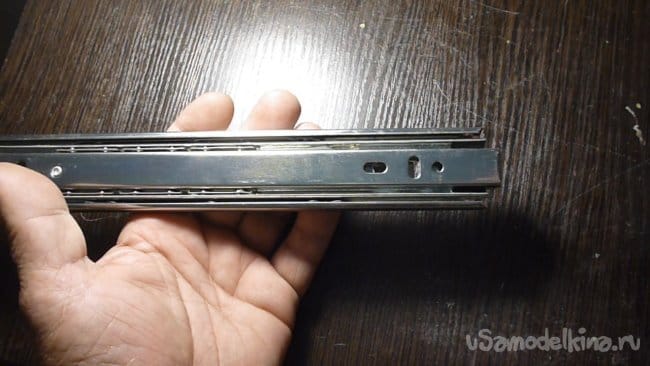

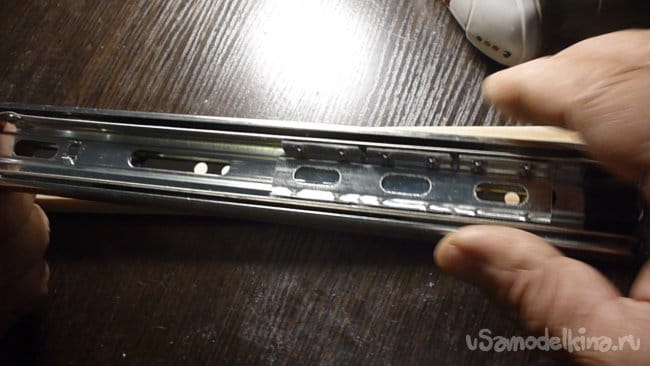

    7. Мебельные направляющие две штуки
    8. Кнопка
    9. Морилка
    10. Болты, саморезы
    11. Небольшой отрезок алюминиевой трубки.

    Процесс изготовления:

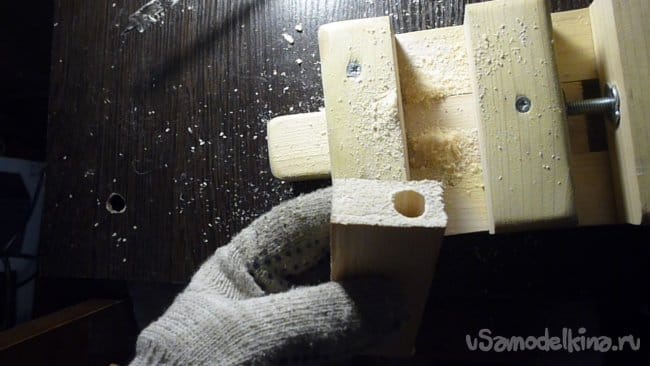

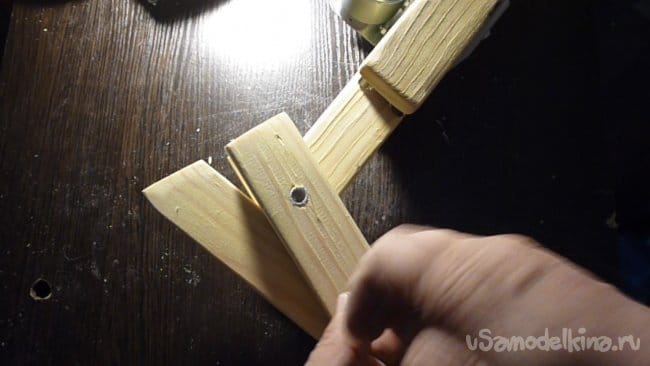

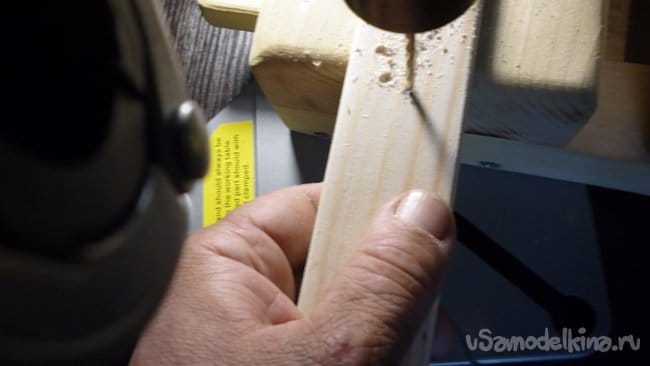

    1. Подготавливаем бруски, как показано в видео инструкции.

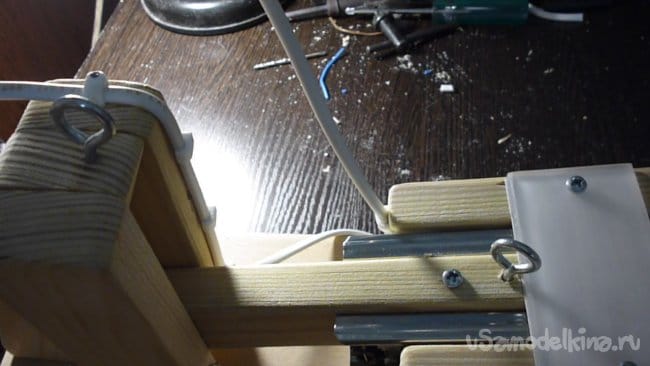

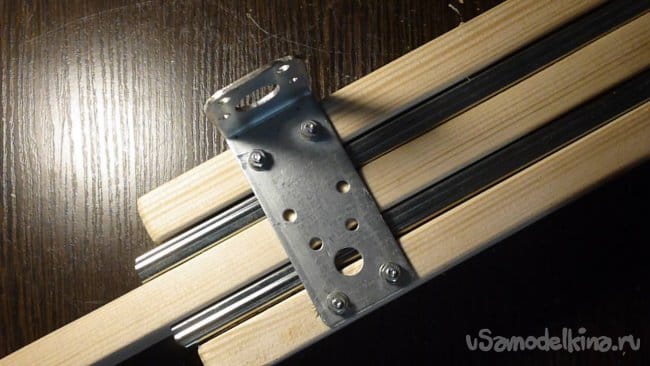

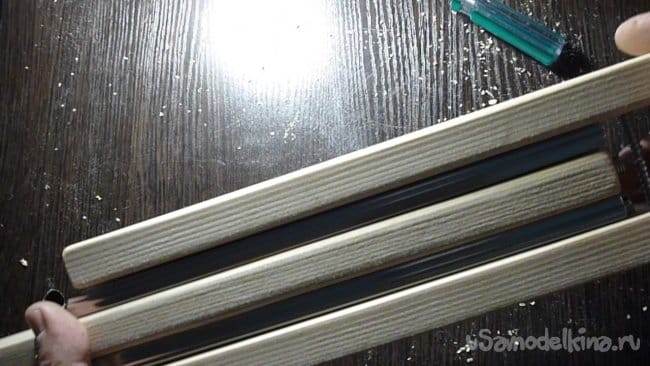

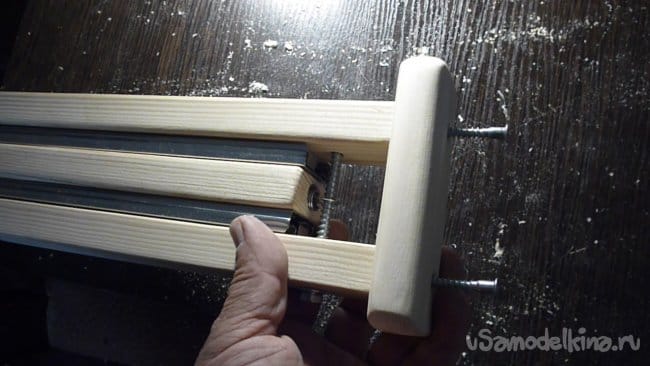

    2. Собираем коромысло станка, составное из фиксированной и подвижной части, имеющей ход 350 мм за счет мебельных направляющих размещенных между фиксированной частью и подвижной.

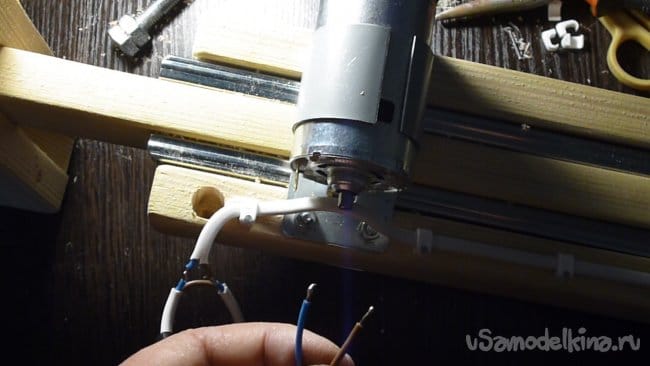

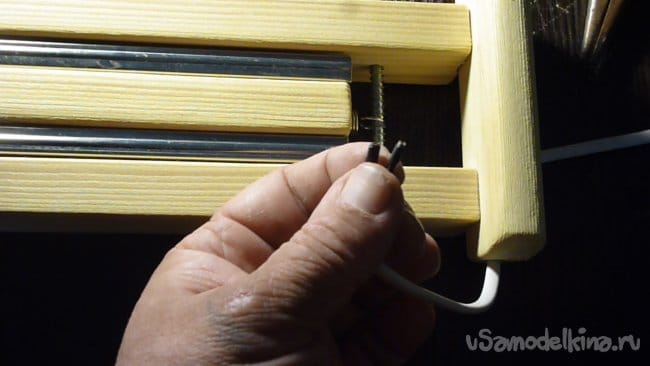

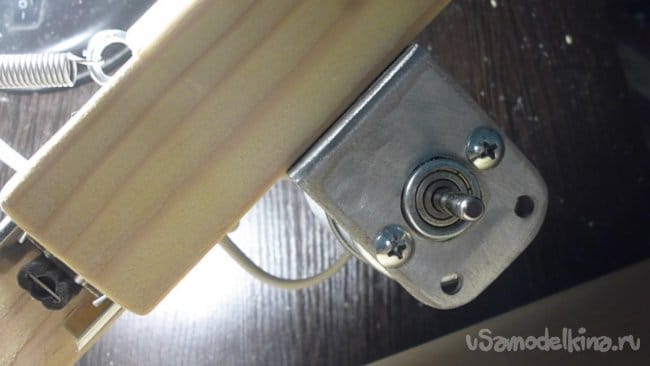

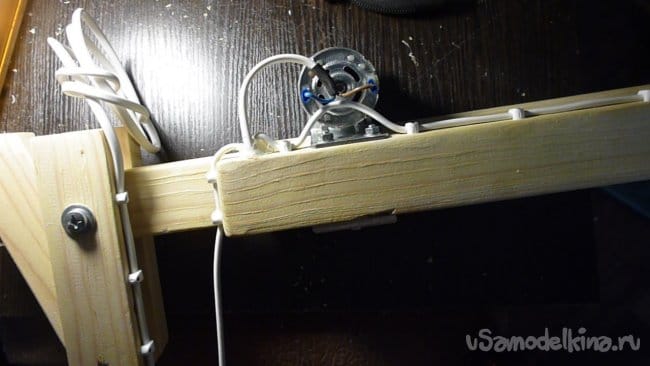

    3. Производим монтаж электрической цепи с электро двигателем и кнопкой.
    4. Защитный кожух ставим на штатное место.

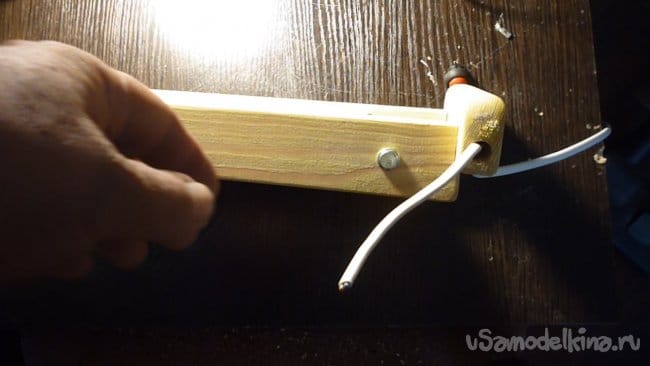

    5. Устанавливаем рычаг на стойку.

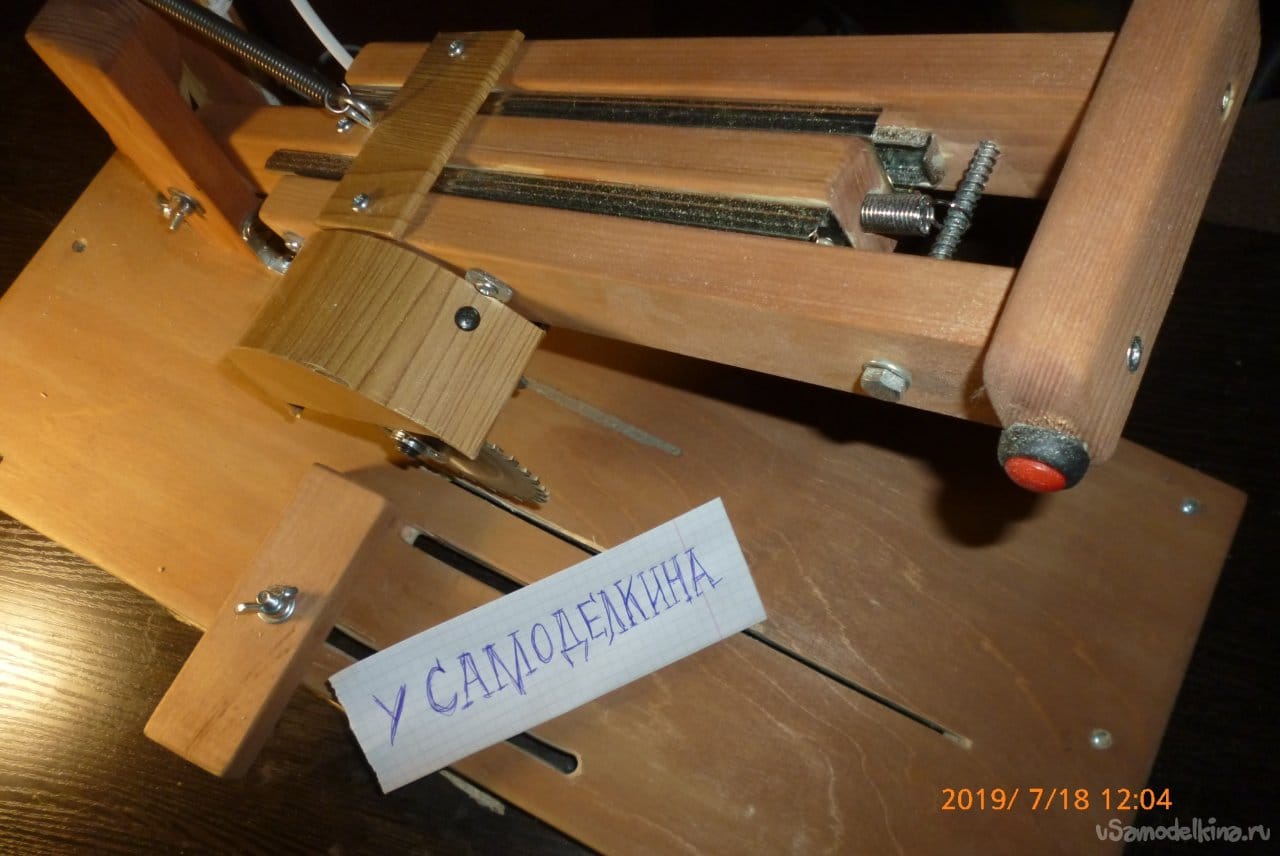

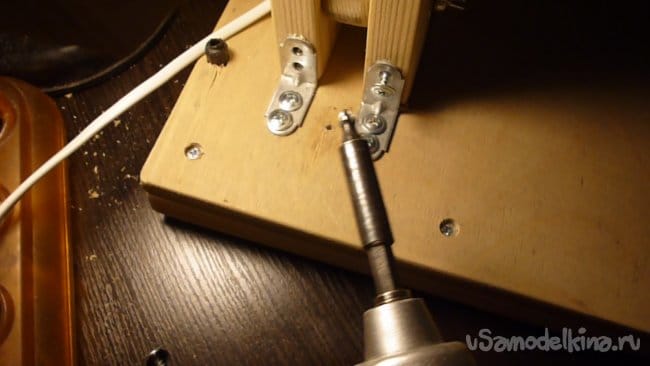

    6. Получившийся механизм фиксируем на станине.
    7. Подключаем электричество.

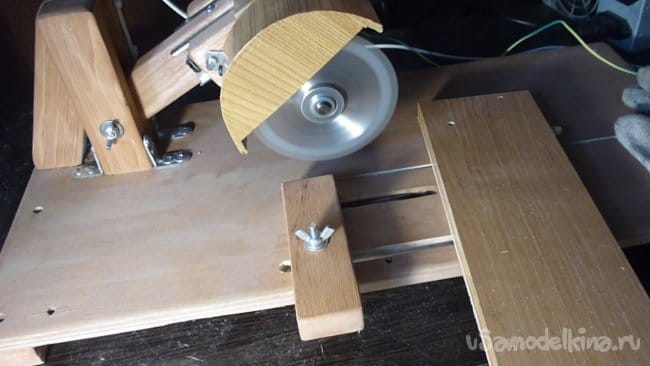

    8. Контрольный запуск циркулярки.
    9. Контрольный распил.
    10. Эксплуатация.



    Наша мини циркулярка была изготовлена на коленке и чисто из головы т.ч. она имеет ряд незначительных недоработок которые были обнаружены в процессе изготовления. В следующих статьях мы внесем небольшие изменения и дополнения в конструкцию для более качественной и удобной работы с данным оборудованием. Если у Вас, дорогие друзья, возникли мысли по улучшению или изменению нашей маятниковой пилы, мы с большим удовольствием примем к сведению и внесем их в конструкцию, если это будет способствовать улучшению данного инструмента.

    Успехов вам в строительстве и ремонте!
