    Отрезная циркулярная пила своими руками

    Домашний мастер нередко испытывает нехватку хорошего инструмента. Инструменты заводского изготовления довольно дороги. И подчас не всем по карману. Решить данную проблему можно, изготовив инструмент самостоятельно, это будет, конечно не Bosch, но большинство задач по ремонту и строительству он несомненно выполнит.




    Сегодня мы попробуем с вами смастерить отрезную самодельную циркулярную пилу, от которой, я думаю, не откажется любой мастер. Циркулярная пила проста в изготовлении и основные комплектующие компоненты можно недорого приобрести в китайском интернет магазине.
    Циркулярная пила это электрический инструмент, с помощью которого производят распиловку ламината, древесины, стеновых панелей, фанеры, ОСП, ДСП и т.д. и т.п. Использование данного инструмента позволяет в значительной степени повысить качество работы и снизить затраты времени ремонта или строительства...

    Видео инструкция:



    Что нам понадобится для изготовления этого нужного инструмента?

    Основные инструменты:

    1. Электролобзик или ножовка по дереву.
    2. Отрезная машинка с отрезным и шлифовальным кругами.
    3. Сверлильный станок или дрель.
    4. Отвертка.
    5. Гаечные ключи.
    6. Нож для зачистки проводов.

    Материалы для изготовления циркулярной пилы:

    1. Деревянные бруски сорок на двадцать миллиметров.
    2. Лист фанеры, толщиной не менее десяти миллиметров (ширина и длина выбирается на ваше усмотрение, по потребностям)
    3. Медный, двухжильный кабель, сечением от 0.5 миллиметров квадрат, примерно один, полтора метра.
    4. Нормально разомкнутая кнопка, какая будет под рукой.
    6. Электродвигатель, в нашем случае взят двигатель 775, (можно приобрести в интернет магазине), подробнее в видео инструкции.
    7. Переходник насадка на двигатель для фиксации циркулярного диска(можно приобрести в интернет магазине).

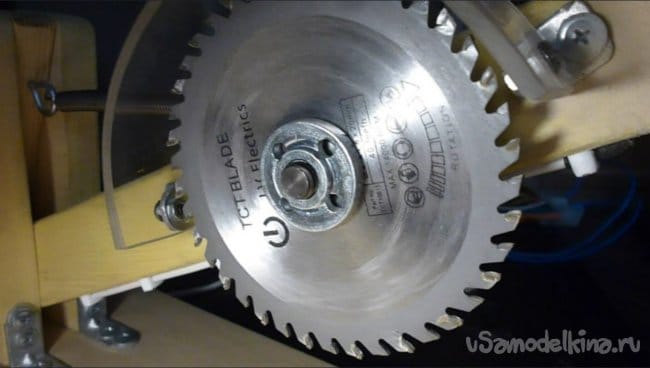

    8. Циркулярный диск(можно приобрести в интернет магазине).
    9. Саморезы, болты, гайки.

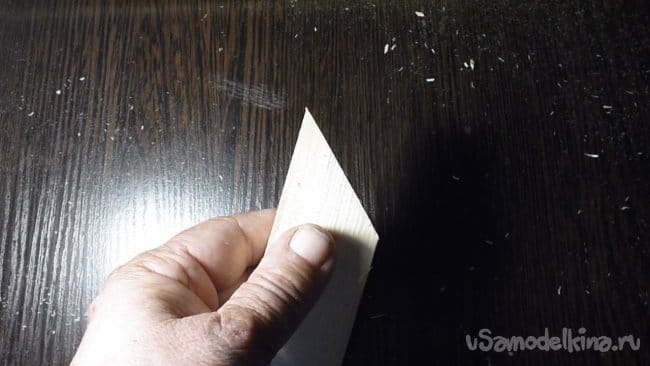

    10. Наждачная шкурка.
    11. Лак или морилка (Цвет на ваше усмотрение).

    Приступим к изготовлению:

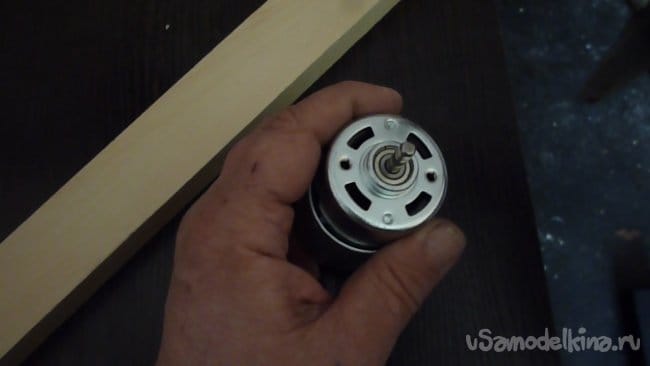

    1. Замерим посадочные размеры электродвигателя привода.

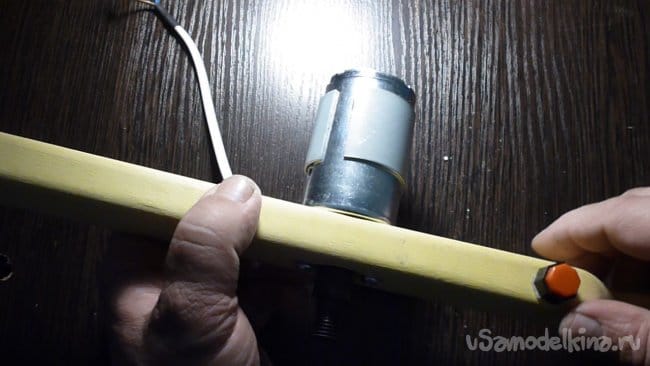

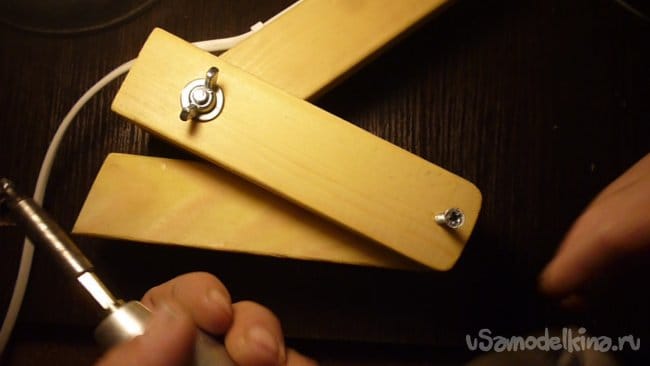

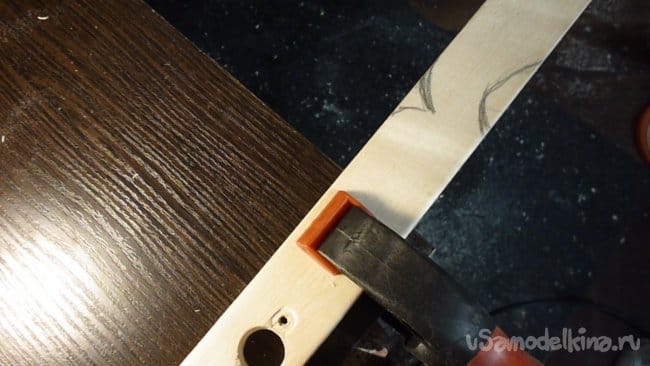

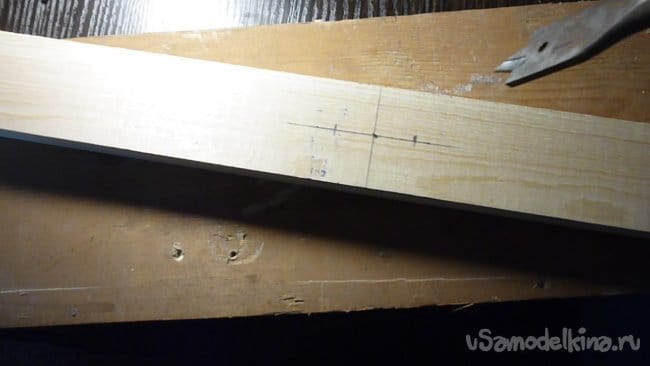

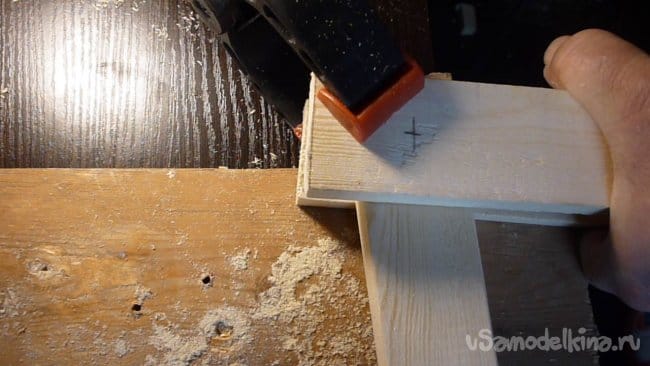

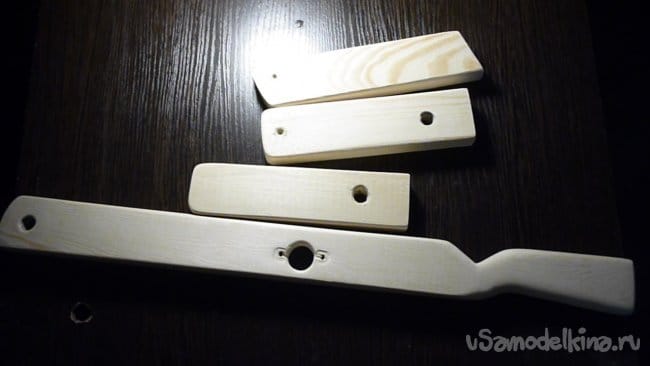

    2. Подготовим коромысло привода циркулярной пилы и стойки крепления на рабочем столе.

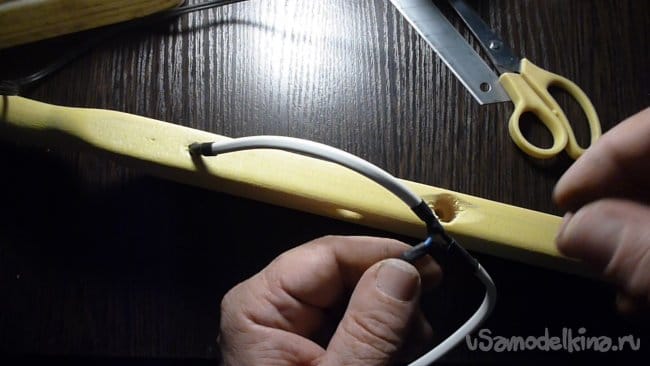

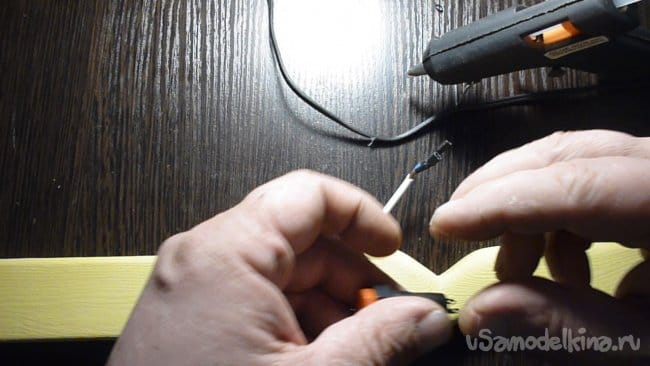

    3. Собираем электрическую схему привода циркулярной пилы.

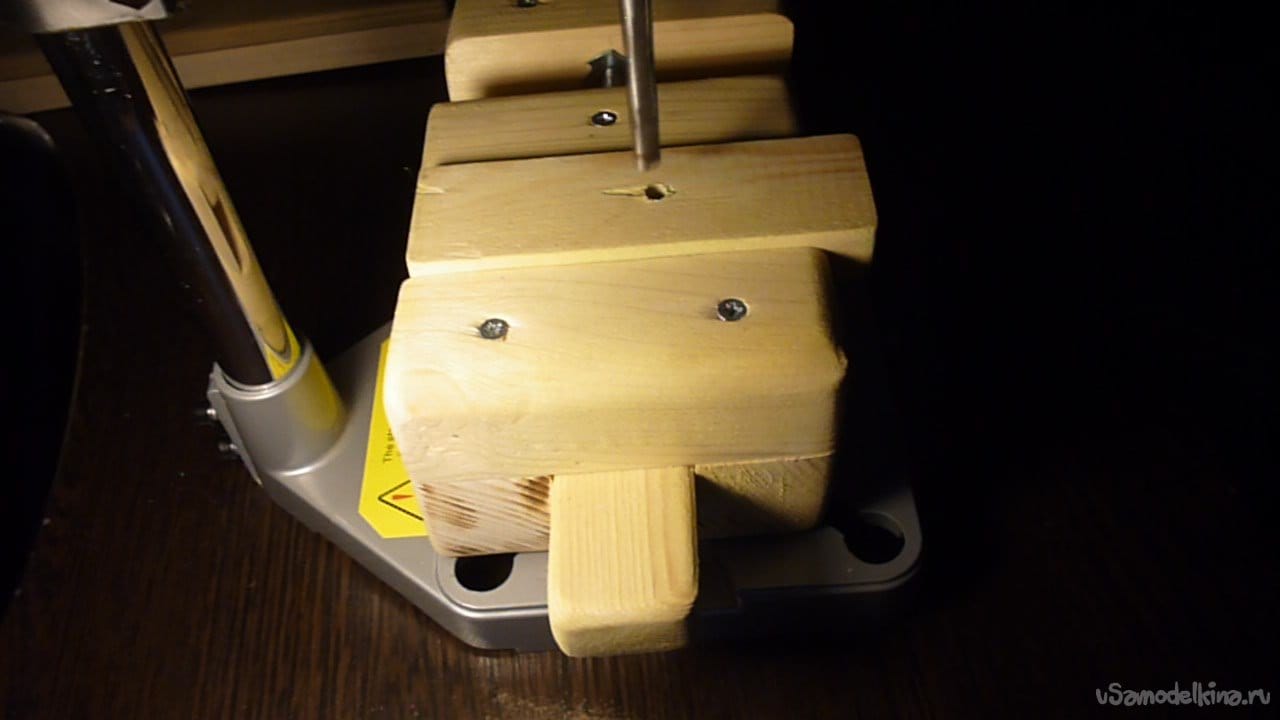

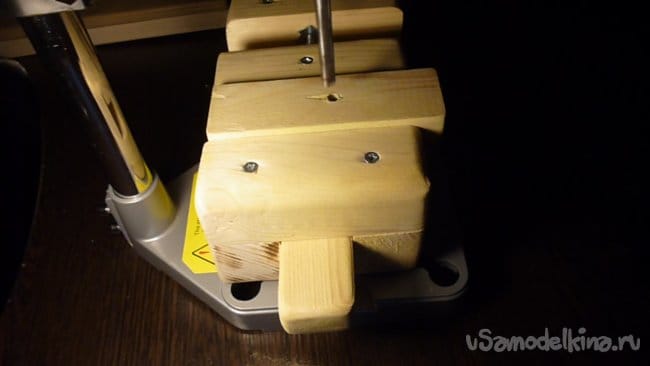

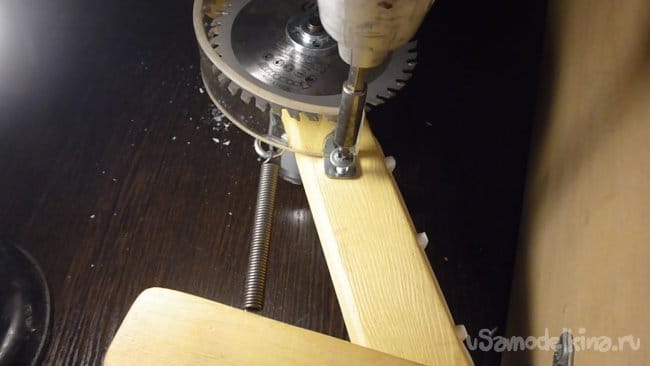

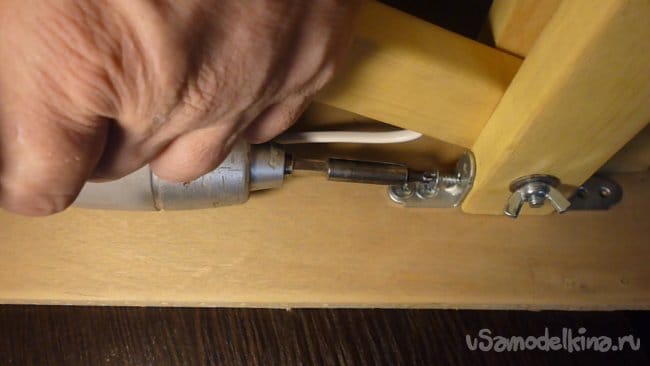

    4. Собираем конструкцию циркулярной пилы.

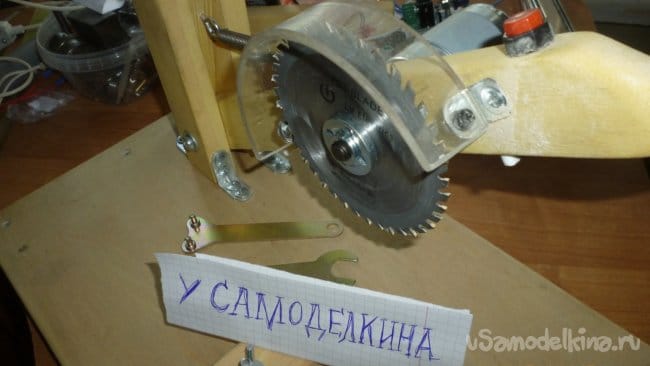

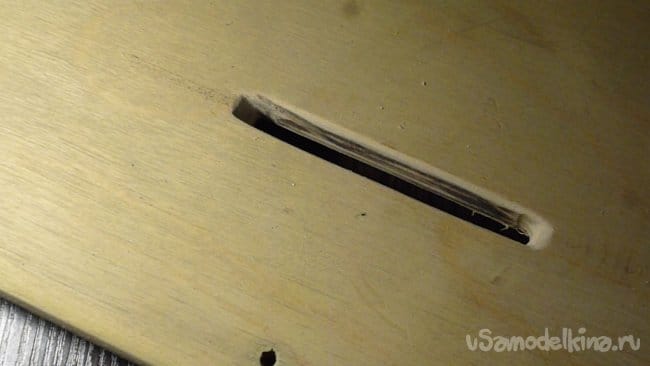

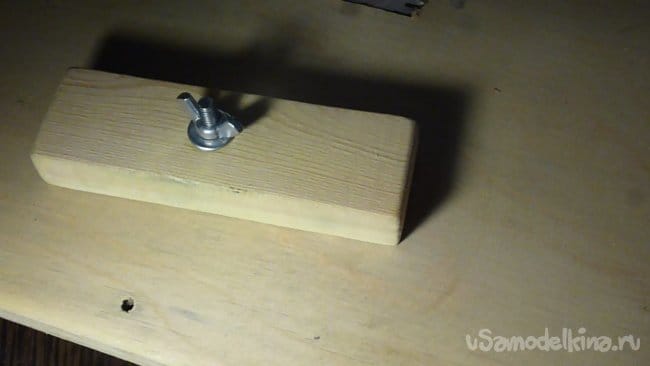

    5. Устанавливаем циркулярную пилу на рабочий стол, фиксируем.
    6. Производим контрольный запуск пилы.

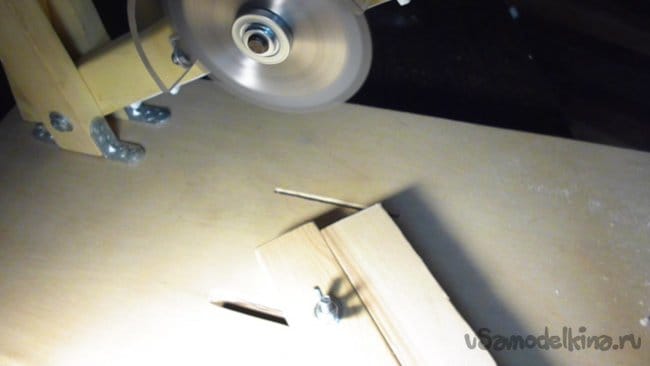

    7. Производим контрольную распиловку деревянного бруска и металлического обрезка трубки.
    8.Пользуемся инструментом с удовольствием.

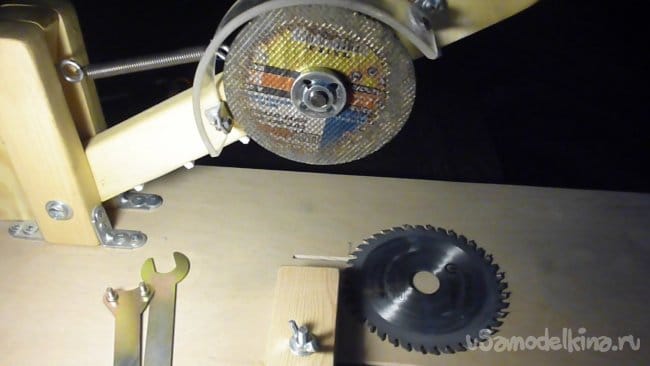

    Из положительных характеристик данного электроинструмента можно назвать три основных, это простота изготовления, доступность материалов и компактность.



    ВНИМАТЕЛЬНО! Циркульная пила является инструментом повышенной опасности, работайте с ней аккуратно и осторожно. Соблюдайте правила и технику безопасности.

    Дорогие друзья, пишите объективные комментарии, опираясь на ваши рекомендации и замечания с удовольствием будем совершенствовать данный вариант циркулярной пилы.

    Удачи и успехов в строительстве и ремонте.
