Мал золотник, да дорог. Гравер и Шлиф круг в одном

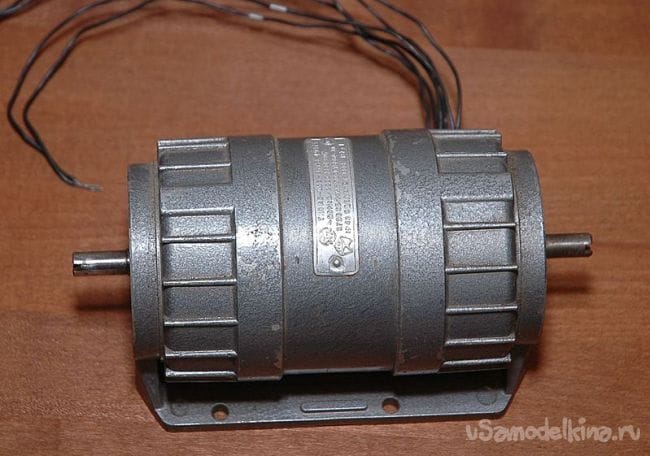

Достался мне, по случаю, небольшой, весьма компактный трехфазный электродвигатель с горизонтальным креплением на лапах и двумя выводами рабочего вала, мощность электродвигателя - 90 ватт и около трех тысяч оборотов в минуту.

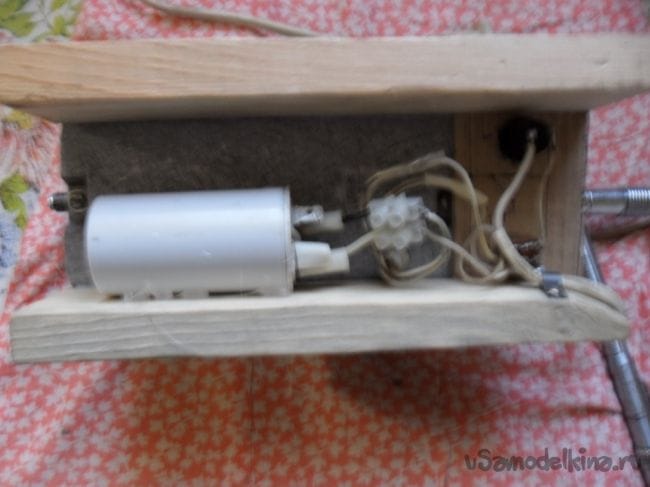

Для работы электродвигателя от однофазной сети необходим сдвигающий (рабочий) конденсатор, его емкость определил с помощью калькулятора. Электродвигатель поставил на две деревянные рейки, в образовавшейся нише произвел монтаж электрической части

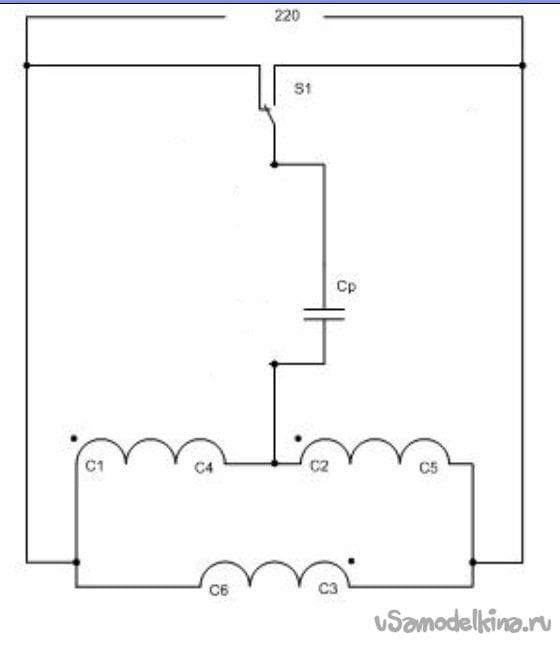

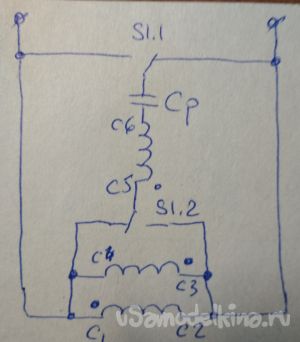

по данной схеме
Мал золотник, да дорог. Гравер и Шлиф круг в одном

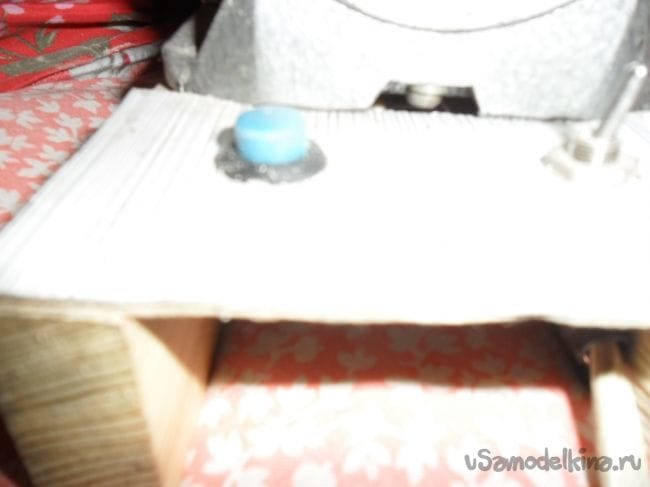

Сверху, рядом с электродвигателем, на панельке установил пусковую кнопку и переключатель реверса.

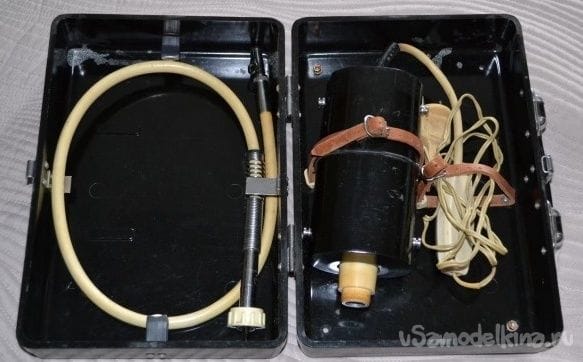

Со времен далекой молодости лежала без движения переносная стоматологическая бормашинка со сгоревшим электродвигателем.

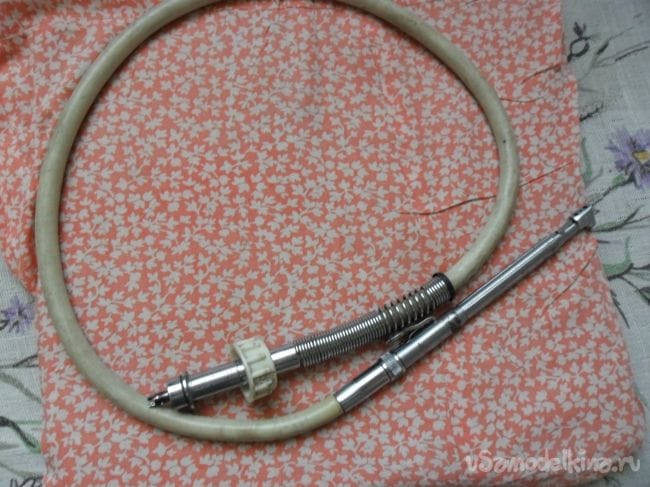

Рукав с наконечниками и узлом подключения к валу электродвигателя были сняты с бормашинки.

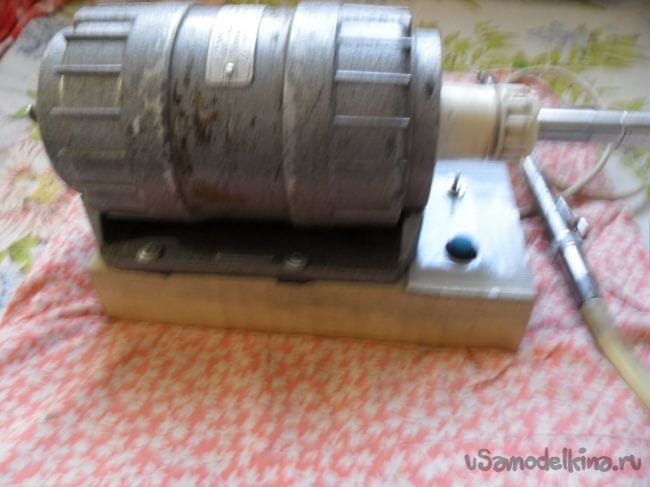

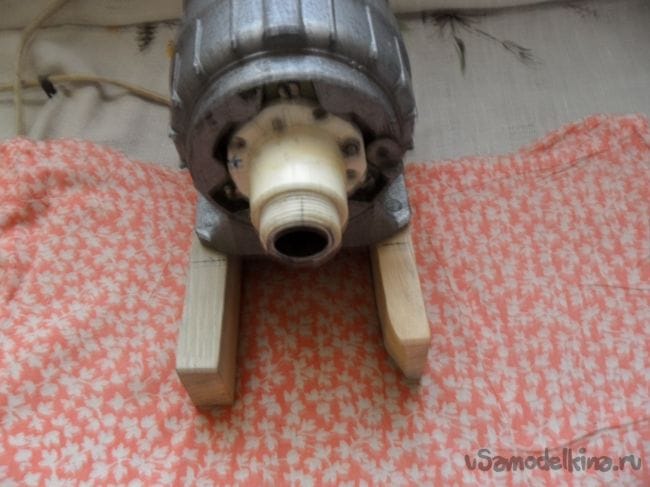

Узел был смонтирован на моем электродвигателе

и предназначение данного конца вала было предопределено,

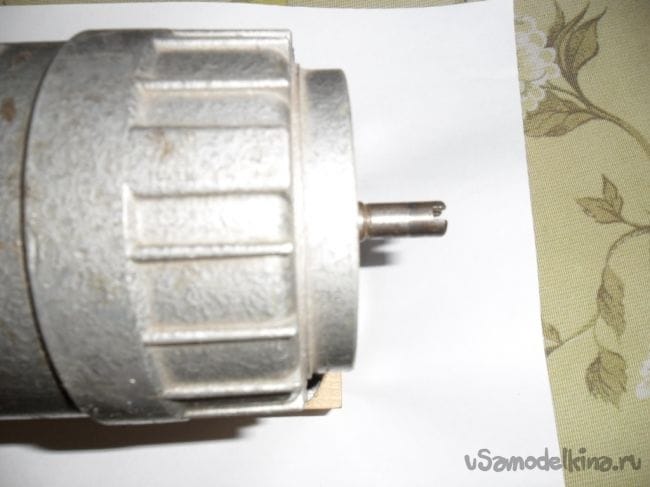

но оставался свободным еще один конец вала электродвигателя.

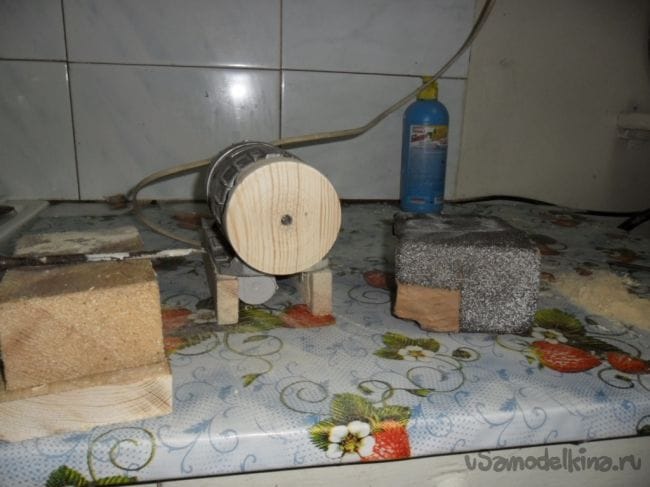

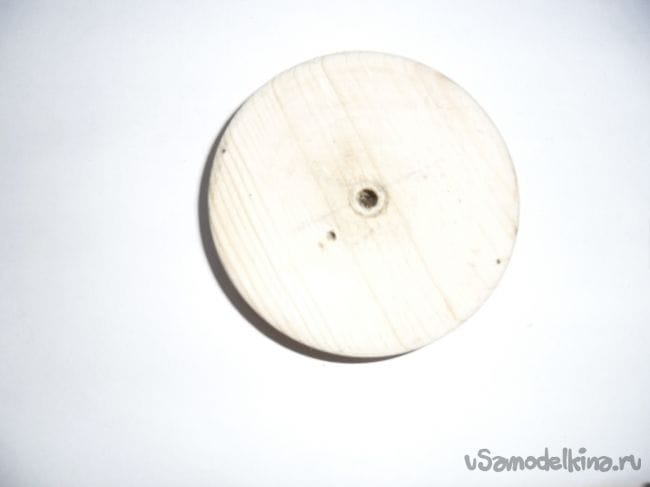

В последнее время я частенько нуждался в шлифовальном круге, за изготовление оного и принялся. В имевшемся у меня деревянном диске

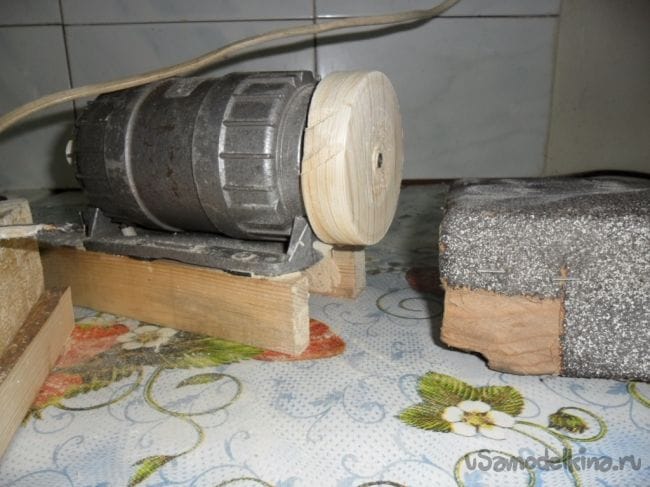

просверлил дрелью отверстие и с натягом посадил на свободный конец вала электродвигателя, острой стамеской

при включеном электродвигателе отбаланировал

и откроймил

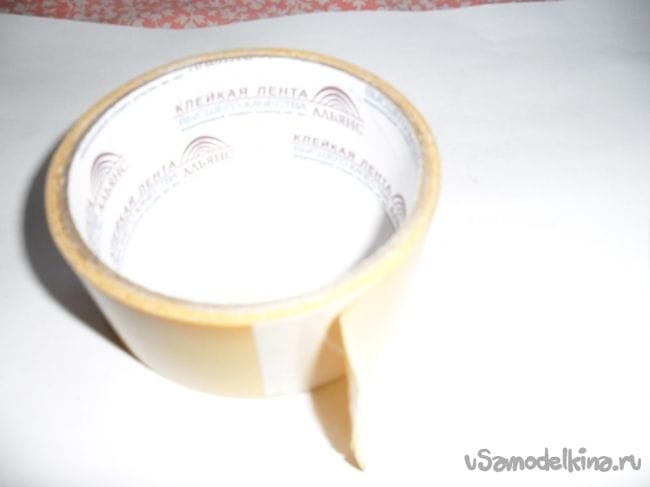

диск, сняв с него часть древесины - двигатель прекрасно справился с задачей. На диск наклеил двух - сторонний скотч

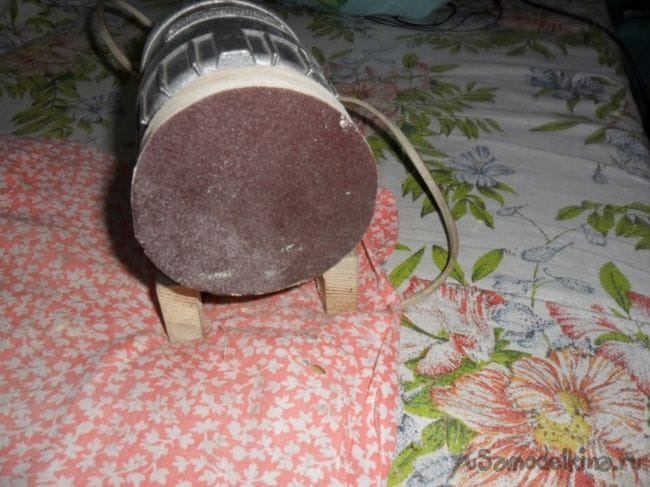

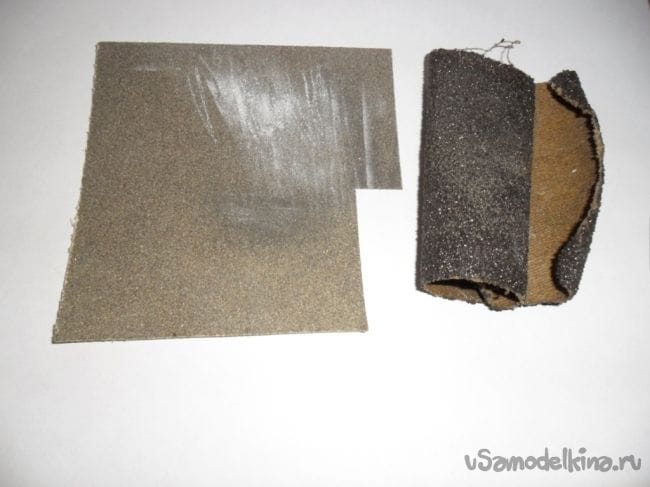

а на скотч - кусочек наждачной бумаги,

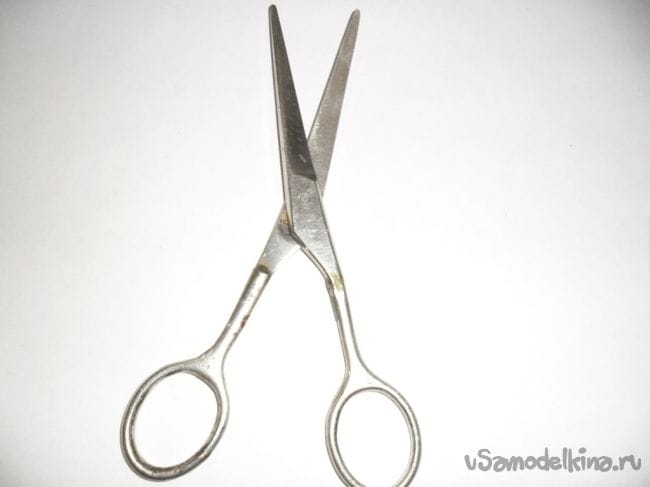

лишнюю бумагу удалил с помощью обычных ножниц.

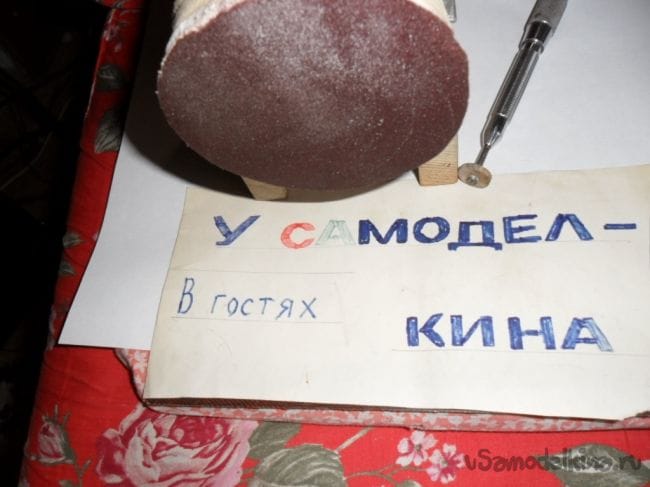

Шлифовальный круг готов,

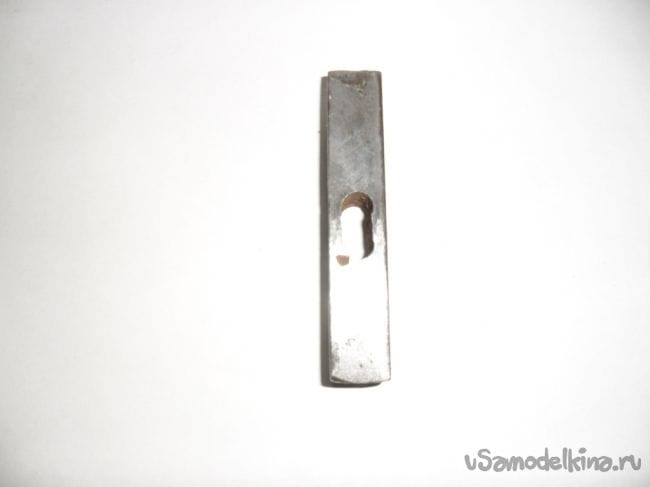

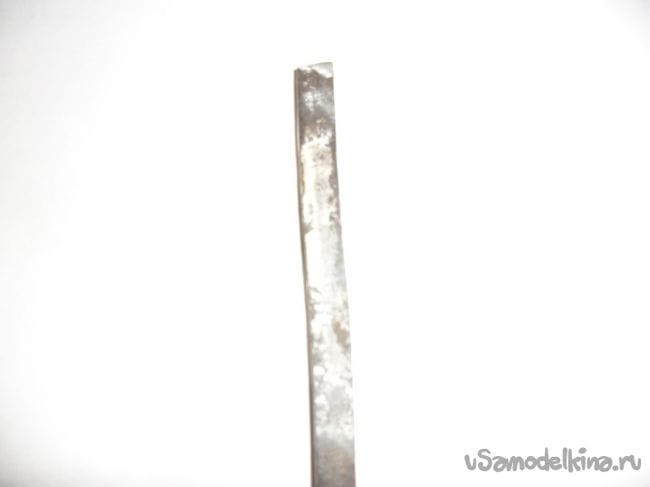

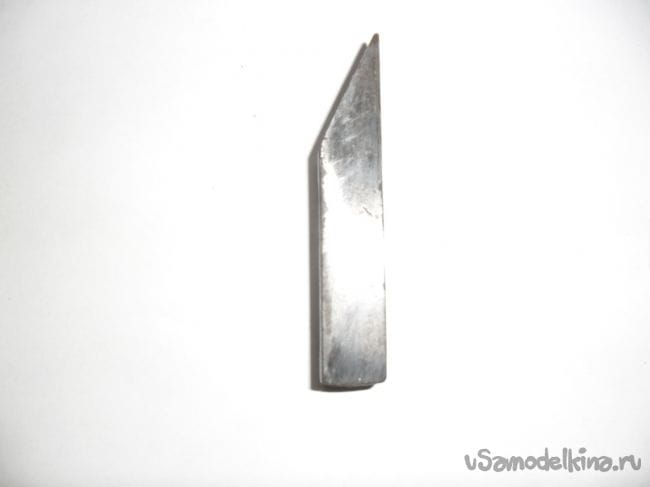

с его помощью можно наточить нож, стамеску, подправить отвертку, обрабатывать кромки поделок из дерева, пластмассы и металлов.


Тестирование показало, что электродвигатель прекрасно запускается без пускового конденсатора и хорошо работает в реверсном режиме. Бормашиной с боковым наконечником неплохо сверлятся отверстия в платах для радиокомпонентов,

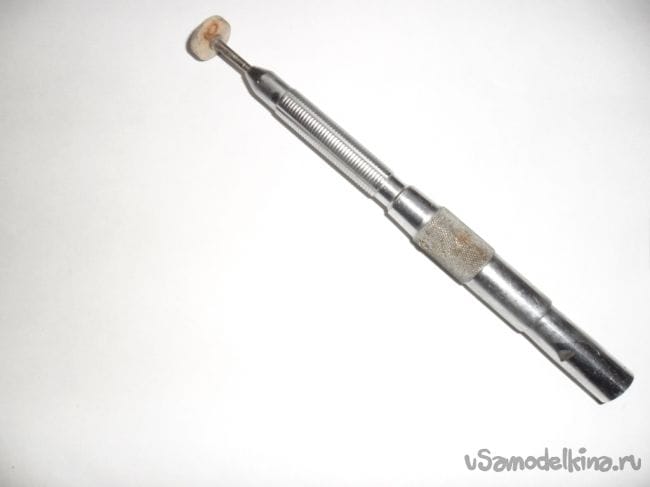

с прямым наконечником

комфортабельно работать с отрезными, шлифовальными кругами,

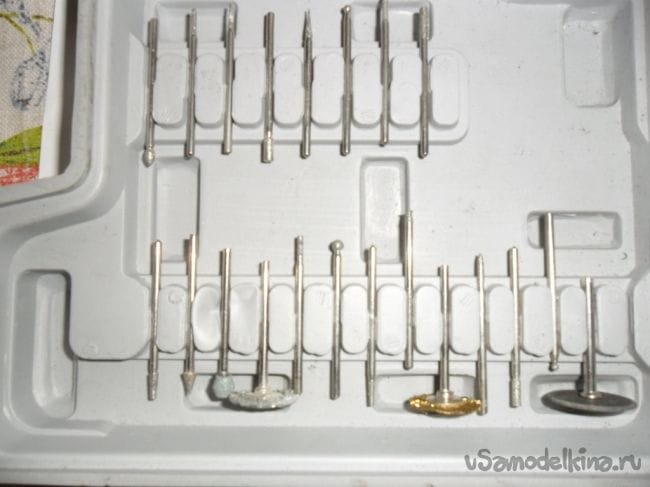

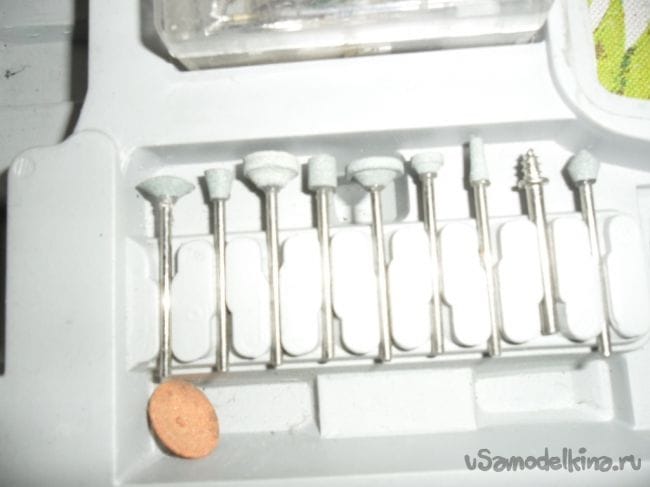

различными борами

производить граверные работы на многих материалах. Для шлифовального круга необходимо изготовить рабочий столик, в ближайшей перспективе мой "Малыш" обзаведется рабочим столиком, будет вращать наждачный камень и двигать пилку самодельного лобзика. Статьи будут выложены на моем любимом сайте, подписывайтесь и познакомитесь с прекрасными самоделками на многие тематики.
