Самодельный гравер с гибким валом

Самодельный гравер с гибким валом

В домашней мастерской периодически возникают случаи, когда при изготовлении детали появляется необходимость обработать или доработать поверхность, к которой не добраться на универсальном оборудовании. Так деталь может оказаться громоздкой, хрупкой или не жесткой, нет возможности закрепить деталь или требуется доработка поверхностей по месту.

Для такого случая, используется ручное приспособление с гибким валом и механическим вращением режущего инструмента. Называют приспособление по разному – гравер с гибким валом, мини-дрель, бормашина и др.

Это устройство, внешне напоминающее авторучку, с вращающимся сменным обрабатывающим инструментом, соединенную гибким валом с внешним электроприводом. Ручной гравер, используемый в комплекте с гибким валом, позволяет проводить обработку труднодоступных мест на любых изделиях.

Этот прибор является универсальным, поскольку, используя набор различного инструмента, им можно фрезеровать, шлифовать, полировать, гравировать и резать материал, сверлить отверстия небольшого диаметра, очищать поверхности. Оснащая прибор соответствующей рабочей насадкой, можно успешно использовать его для работ по черному и цветному металлу, дереву, кости, камню, стеклу, керамике, пластмассам и другим материалам.

Хотя приобрести такое устройство на современном рынке не сложно, многие поступают иначе и делают гравер своими руками. Самодельное устройство обойдется недорого и не вызовет особых проблем при изготовлении. Несмотря на простоту конструкции, самодельный гравер позволяет успешно выполнять такие же операции, что и гравер серийной модели.

Чтобы сделать простейший, но удобный в использовании функциональный гравер, вам потребуются комплектующие.
- Гибкий вал (находится в хозяйстве или приобретается).
- Рабочая насадка (изыскание или изготовление).
- Два шарикоподшипника диаметром 22 х 8 мм.
- Привод гравера.
- Набор инструментов, при помощи которых будет выполняться обработка. Для самодельной рабочей насадки подойдет любой инструмент с диаметром хвостовика от 1 до 3,5 мм.

Гибкий вал

Гибкий вал обладает повышенной жесткостью на кручение и малой на изгиб. К одному концу гибкого вала, присоединяется специальный патрон. Он оборудован простейшим цанговым зажимом, который применяется в качестве крепежного механизма для насадок, которые легко снимаются и устанавливаются. Другой конец гибкого вала соединяется с электроприводом посредством переходной муфты.
Гибкий вал возможно приобрести на AliExpress

Однако, в качестве гибкого вала для гравера, возможно использовать приводной вал от бормашины или вал для спидометра автомобиля или мотоцикла. Этот вариант мы и используем для нашей самоделки.




За счет гибкого вала прибор обладает преимуществом. Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче электроинструмента со встроенным приводом.

Изготовление рабочей насадки

Корпус рабочей насадки, в зажимном механизме которой будет фиксироваться режущий инструмент, также можно использовать от бормашины или изготовить самостоятельно. В нашем случае, он изготовлен из стали (воспользовался услугами токаря – соседа по гаражу). Такой вариант имеет свои плюсы - прочность и точность, но и минусы - больший вес. В связи с небольшими нагрузками, возможно изготовить корпус из цветного металла (например, более легких алюминиевых сплавов) или из бруска текстолита, просверлив в его внутренней части ступенчатое отверстие под подшипники и обработав наружный контур корпуса под свою руку для удобного удержания.



Резьбовая часть корпуса предназначена для его соединения с применяемым гибким валом спидометра и соответствует ему по резьбе. В нашем случае, это М18х1,5 длиной 10 мм. Корпус длиной 70 мм расточен под два шарикоподшипника диаметром 22 х 8 мм.
В качестве приводного вала с цанговым зажимом, который будет устанавливаться в корпус, применяем двухсторонний ручной инструмент со сменными цангами, используемый иногда для досверливания отверстий в платах. Пора этот инструмент механизировать.


Наружный диаметр трубки (рукоятки) корпуса инструмента - 8 мм, несколько увеличенный при выполнении операции накатки рифлений. Резьба цанг вворачиваемых в инструмент – М6. Разбираем инструмент и комплектуем сборку двумя шарикоподшипниками.


На ширину подшипника, для его плотной посадки, с краев трубки зачищаем рифления. Прессуем подшипник с одной стороны. Для фиксации вала при зажиме режущего инструмента в цанге, подбираем втулку подходящих размеров, устанавливаем ее на середине трубки и фиксируем штифтом. Сверлим через установленную втулку, по диаметру, сквозное отверстие 3,5 мм для установки стопора при зажиме.


В резьбовое отверстие трубки инструмента, с одной стороны (вместо цанги), вворачиваем отрезок медной трубки диаметром 6 мм. Для этого, на одном ее конце предварительно нарезаем резьбу М6, а другой конец аккуратно сжимаем до плотного вхождения квадрата на выходном конце гибкого вала спидометра. В итоге, полная длина приводного вала должна совпадать с длиной корпуса.

Прессуем второй подшипник с другой стороны.


Измеряем расстояние от переднего торца трубки до отверстия под стопор. Собранный вал устанавливаем в корпус, до упора в заднюю стенку. Отмечаем на корпусе расположение стопорного отверстия. Извлекаем приводной вал и сверлим стопорное отверстие в корпусе. Смазав подшипники собираем рабочую насадку. Проверяем соосность отверстий под стопор. Если подшипники оказались незащищенными, вырезаем и устанавливаем, со стороны цанги, защитную шайбу из пластика или фетра.


После полной сборки корпуса рабочей насадки, открытый торец приводного вала должен совпадать с торцем корпуса, а обжатый торец медной трубки быть вровень с резьбовым торцем.


Устанавливаем цангу нужного размера.


Закрепляем на корпусе гибкий вал.


Для закрепления режущего инструмента


используем выколотку в качестве стопора.


Инструмент
В качестве инструментов, превращающих компактное гравировальное устройство в многофункциональное обрабатывающее приспособление, применяются:
- сверла, при помощи которых гравер превращается в минидрель;
- фрезы различной конструкции, позволяющие выполнять обработку плоских и фасонных поверхностей, а также отверстий, пазов и углублений разной конфигурации;
- дисковые инструменты, используемые для выполнения отрезных операций по материалам небольшой толщины;
- металлические щетки, которые применяются для зачистки обрабатываемых поверхностей от следов коррозии и других загрязнений;
- абразивные инструменты с рабочими головками круглой, полукруглой, овальной и цилиндрической формы, используемые для шлифовки и полировки поверхностей;
- инструменты с рабочей головкой конической формы для нанесения на поверхность обрабатываемого изделия надписей и узоров;
- инструменты, рабочая головка которых выполнена из войлока, для выполнения полировочных операций.

Достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если придать их рабочей части требуемую конфигурацию, используя обычный точильный станок.

Привод приспособления
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель от стиральной машинки или другой не используемой вами бытовой техники.

Оптимальным для самодельного гравера является электродвигатель от швейной машины, так как там возможно, в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера. С мягкими материалами лучше работать на медленных оборотах, так как высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором, дрель или шуруповерт.
Возможен и такой временный вариант применения
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

10
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 10 из 10 (голосов: 1)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
7 комментариев
  1. Валерий
    Возможен и такой временный вариант применения


    Суровый у Вас гравёр получился...))))))
    Але нови ностра алис!
  2. Валерий
    можно использовать болгарку с «полетевшим» редуктором,
    А не многовато оборотов будет?? Без редуктора там около 30-40 тысяч в минуту получится...
    Але нови ностра алис!
  3. lihvin Автор
    Цитата: Валерий
    Возможен и такой временный вариант применения


    Суровый у Вас гравёр получился...))))))


    В данном предложении ключевое слово ВРЕМЕННЫЙ вариант.
    Но для фрезерования пластмассы и быстрого подключения / отключения гравера получилось весьма удобно.
    1. Валерий
      Да это шутка юмора была! smile
      Нормальный инструмент...
      Але нови ностра алис!
  4. lihvin Автор
    Цитата: Валерий
    можно использовать болгарку с «полетевшим» редуктором,
    А не многовато оборотов будет?? Без редуктора там около 30-40 тысяч в минуту получится...

    Сейчас можно найти хорошие головки с алмазным напылением для гравировки по металлу. Для них скорость будет оптимальна. Лишь бы гибкий вал выдержал такие обороты.
    1. Валерий
      У меня в подвале висят вот такие часы:

      Им лет - как мне! (Родителям подарили в год моего рождения)... Но они идут безостановочно вот уже больше сорока пяти лет....
      А вот видите, стекло разбито?

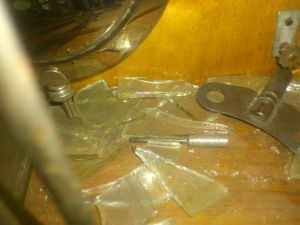

      А вот и виновница - алмазная шарошка, которая вырвалась из цангового патрона покупного гравёра, когда я в другом конце подвала с дуру дал максимальные обороты - 35 тыс. в минуту....(Вылезла, стала "бить", и, пока я отключал, разломала латунную цангу и улетела...)


      Стекло то я уже вставил... А вот с глазом это вряд-ли прошло бы гладко!... Да и с зубами... ))))))) boss
      Але нови ностра алис!
  5. Валерий
    С тех пор дешёвыми латунными цангами не пользуюсь... Только "сверлильными"...
