    Простой самодельный инструмент для сверления отверстий


    Здравствуйте, в этой статье я расскажу, как изготовить инструмент, который представляет собой примитивную дрель. Такой инструмент не годится для больших объёмов работ и рассматривать его как замену обычной дрели конечно же не стоит, но он может оказаться полезен там, где требуется точность и предполагается работа с достаточно миниатюрными деталями из относительно мягких материалов (дерево, пластмассы, текстолит и т.п.). Это обусловлено возможностью полностью контролировать процесс сверления, чего сложнее достичь при использовании ручной дрели снабжённой шестерёнчатым редуктором.

    Материалы и инструменты:
    - Винт М5;
    - Гайка М5 (2шт);
    - Подшипник с диаметром внутреннего посадочного отверстия 5мм;
    - Трёхкулачковый патрон для мини дрели (или цанговый патрон);
    - Ручка от мебельного ящика (или что-то подобное);
    - Надфиль прямоугольного сечения;
    - Сверло диаметром, равным внешнему диаметру выбранного подшипника;
    - Ножовка по металлу.

    Процесс изготовления инструмента достаточно пост. Для начала следует подобрать винт необходимой длинны. Значение этой величины во многом зависит от размеров кисти того кто будет использовать инструмент. Следует использовать винт с потайной головкой, коническая форма позволит самоцентроваться подшипнику.

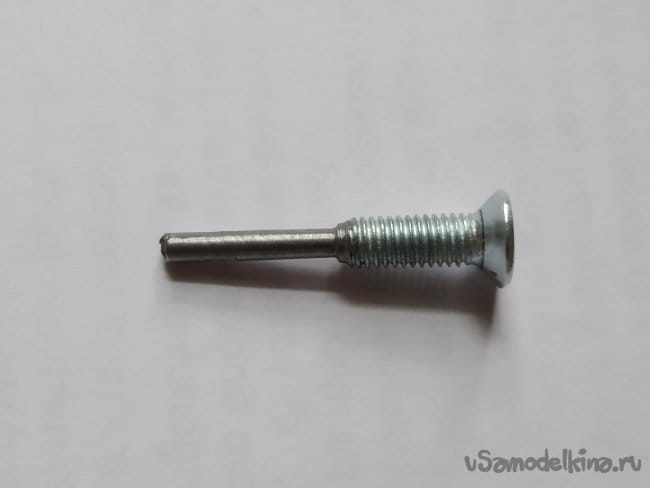

    Поскольку трёхкулачковый патрон снабжён посадочным отверстием диаметром 3,17 мм, необходимо обточить конец винта до соответствующего диаметра. Для этого можно воспользоваться токарным станком, но за отсутствием такового, я воспользовался электродрелью и надфилем. Винт необходимо зажать в патрон дрели и включив её на средних оборотах прижать к резьбовой поверхности винта надфиль. Перемещая надфиль вдоль поверхности винта можно проточить вал требуемой длинны, после этого необходимо отрезать часть винта которая служила для закрепления в патроне дрели. В результате проведённых манипуляций получена деталь, показанная на фото ниже:

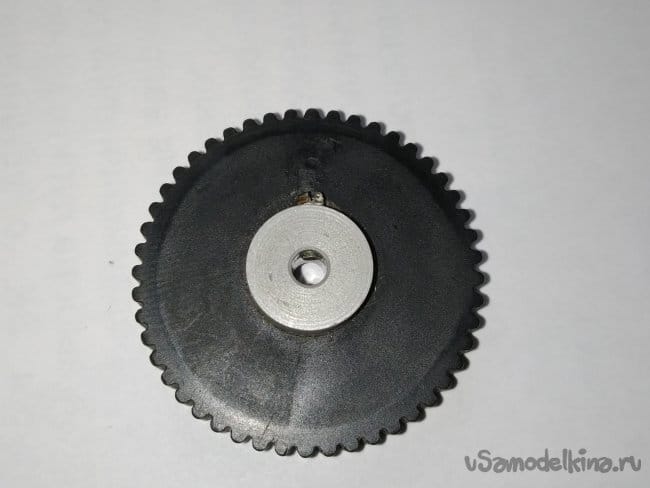

    Теперь необходимо подобрать деталь, которая будет использоваться для вращения патрона дрели. В моём случае это колесо настройки из старого радиоприёмника. Эта деталь удобна тем, что её посадочное отверстие равно 3 мм, что примерно сопоставимо с диаметром посадочного отверстия патрона, а значит, они могут быть без труда установлены на общем валу. К тому же в этом колесе уже имеется прижимной винт, который позволит закрепить его на поверхности вала.

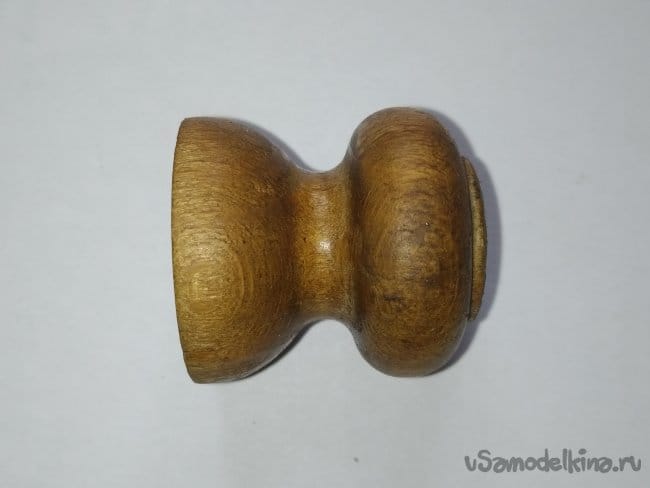

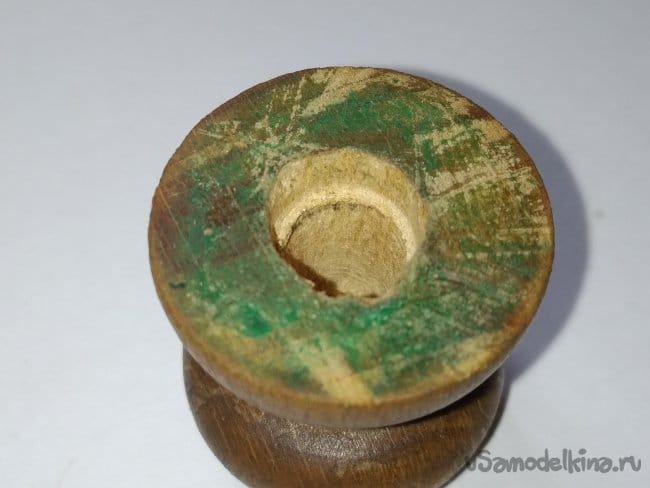

    Далее следует изготовить деталь, на которую можно опираться ладонью во время работы инструментом. В качестве таковой была использована деревянная ручка от мебельного ящика. Отверстие в ней было рассверлено до диаметра соответствующего внешнему диаметру используемого подшипника. При этом, желательно предварительно высверлить отверстие немного меньшего диаметра (но достаточного для свободного вращения в его объёме шляпки винта), и большей глубины. Разность диаметров просверленных отверстий образует выступ, на который будет опираться подшипник.

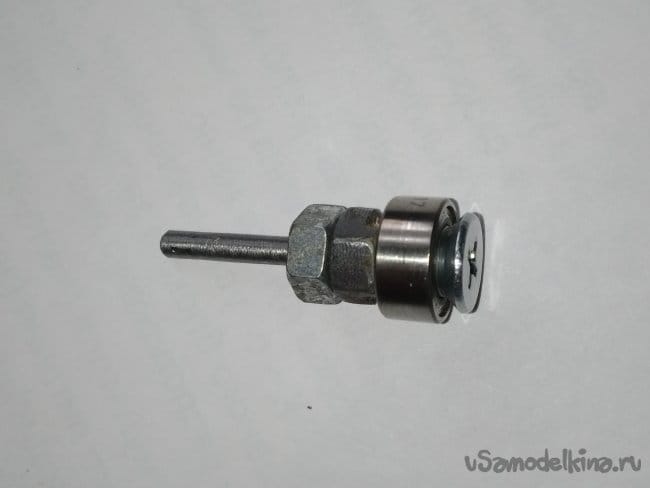

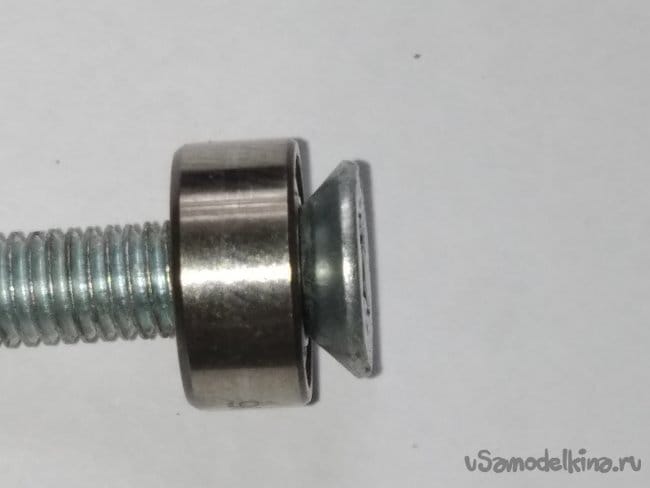

    На этом этапе можно приступать к сборке инструмента. Процесс достаточно прост. В первую очередь необходимо установить подшипник на винт и закрепить его гайкой, во избежание откручивания можно воспользоваться контргайкой. Следует обратить внимание на внешний диаметр гайки, он должен быть меньше внешнего диаметра подшипника в противном случае при закручивании гайка может зажать подшипник.

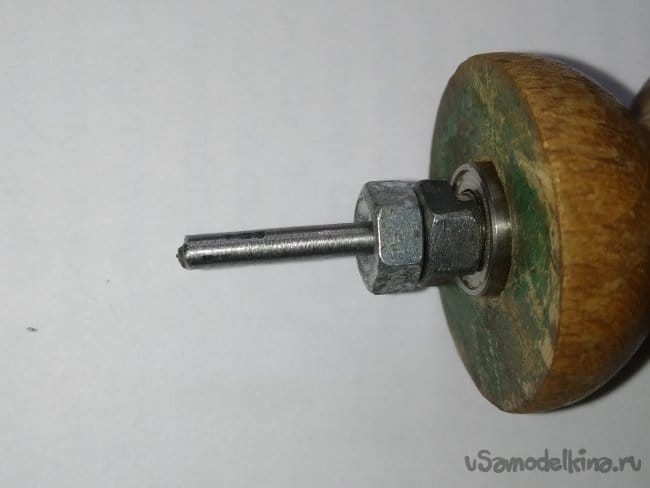

    Далее, аккуратно смазав стенки отверстия в мебельной ручке эпоксидным клеем, необходимо установить в неё подшипник вместе с винтом-валом.

    Теперь остаётся установить на вал колесо и патрон, закрепив их прижимными винтами. Инструмент готов.

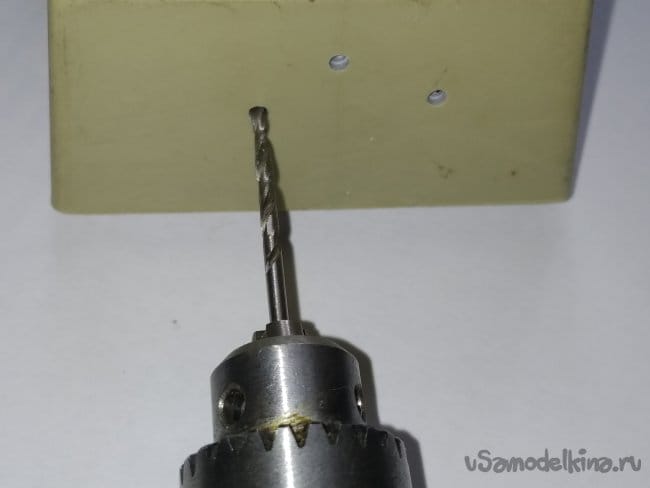

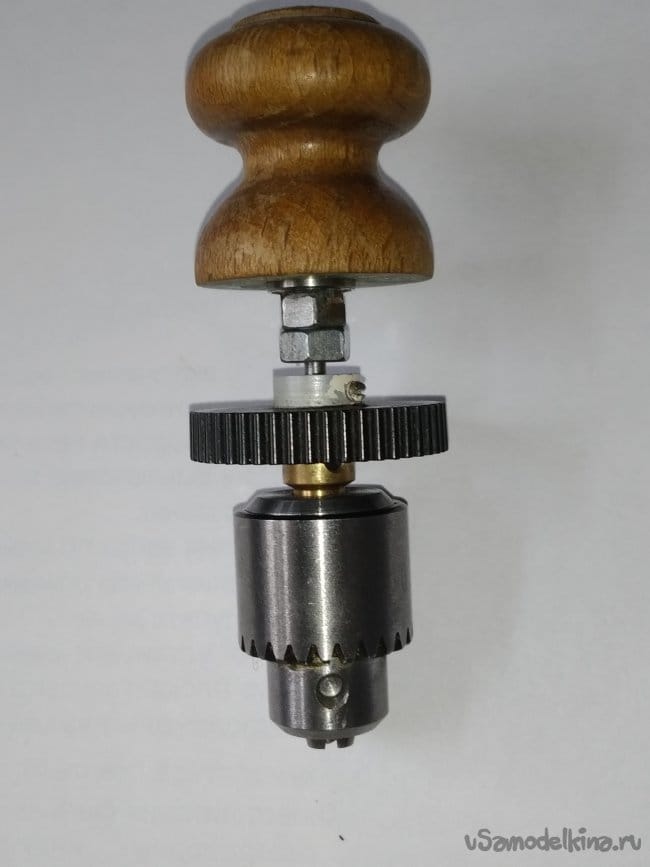

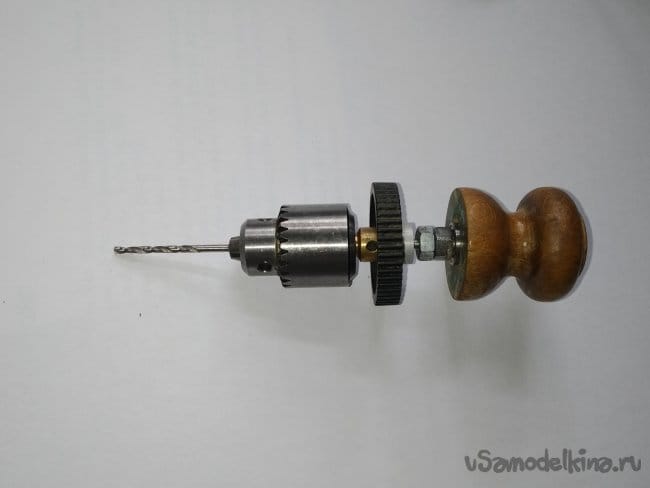

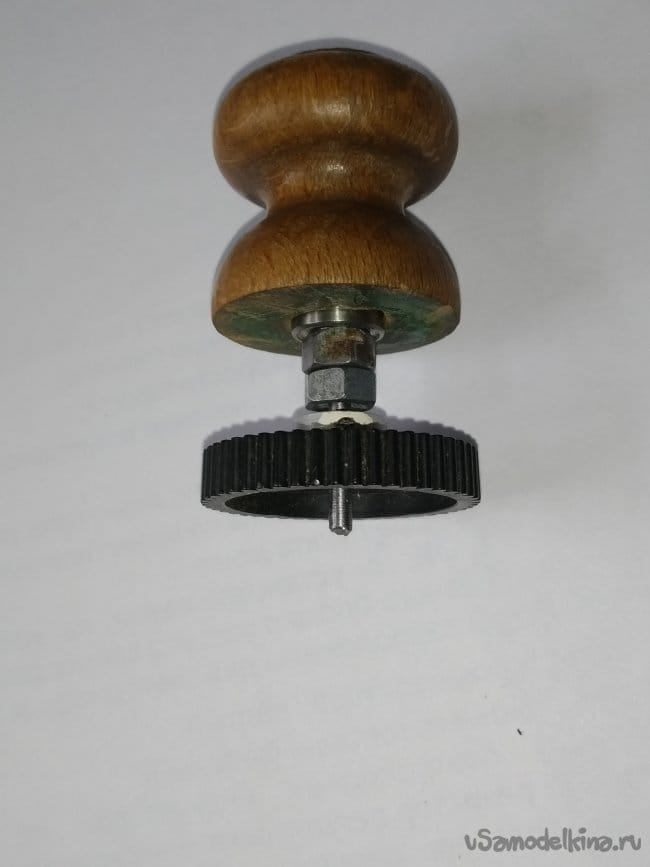

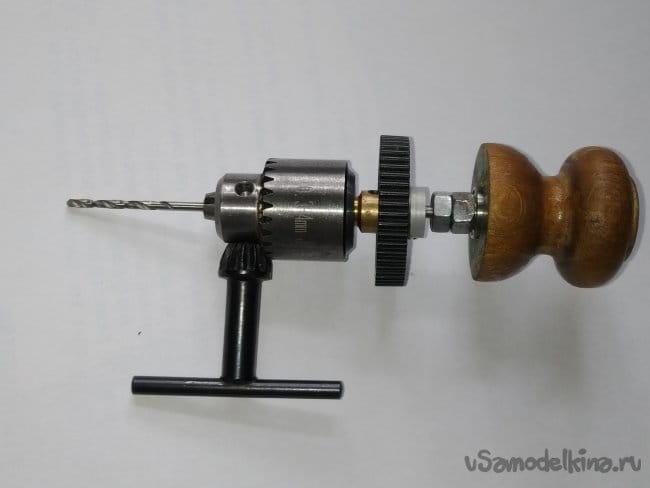

    Ниже приведено несколько фотографий готового устройства.



    Напоследок хотелось бы заметить, что подобный инструмент выпускается промышленностью и его можно купить, но как видите, процесс самостоятельного изготовления достаточно прост и не составляет особого труда при наличии необходимых деталей.
