    Доработка электродрели - повышаем точность сверления


    Приветствую всех, у кого руки растут из нужного места, а так же им сочувствующим! На этот раз хочу предложить вам немного усовершенствовать самый распространённый электроинструмент, имеющийся практически у каждого мастерового. Речь пойдёт о электродрели.

    Казалось, что можно ещё добавить в этот инструмент, в который впихнули всё, что можно и нельзя? Здесь и сверление с ударом как у перфоратора , и регулировка оборотов (к которой кстати много вопросов, но об этом в следующий раз), и линейка для сверления на заданную глубину, ну и так далее. Однако у ручной дрели в отличие от сверлильного станка имеется один недостаток- ей проблематично просверлить строго вертикальное или горизонтальное отверстие, трудно контролировать перпендикулярность в двух плоскостях. Наверняка многие сталкивались с такой ситуацией, когда приходилось просить кого-нибудь координировать положение инструмента выше-ниже или правее-левее. Например для того, чтобы врезать защёлку в межкомнатную дверь нужно просверлить в торце полотна отверстие ø22мм. строго горизонтально, и если со сверлением по оси полотна вопрос глазомера, то с горизонтальностью даже сверля по кондуктору я умудрялся завалить горизонт.

    То, что я предлагаю вашему вниманию до безобразия просто- нужно установить на электродрель два пузырьковых уровня- линейный для горизонтального и круговой для вертикального сверления. Оговорюсь сразу, идея не моя, а вычитана много лет назад в каком-то из журналов. Там просто предлагалось прикрутить уровень к инструменту, что я сам неоднократно делал- прикручивал изолентой (да, синей) вынутый из уровня глазок, подсовывая под края щепочки для совпадения осей. Затем изолента постепенно стиралась, разматывалась и в конце концов глазок благополучно терялся. Вот из-за этого и решил я сделать сей девайс капитально.

    Для самоделки нам понадобится:
    1. Пузырьковые уровни- линейный и круговой
    2. Дрель
    3. Стамеска
    4. Клей
    5. Контрольный уровень

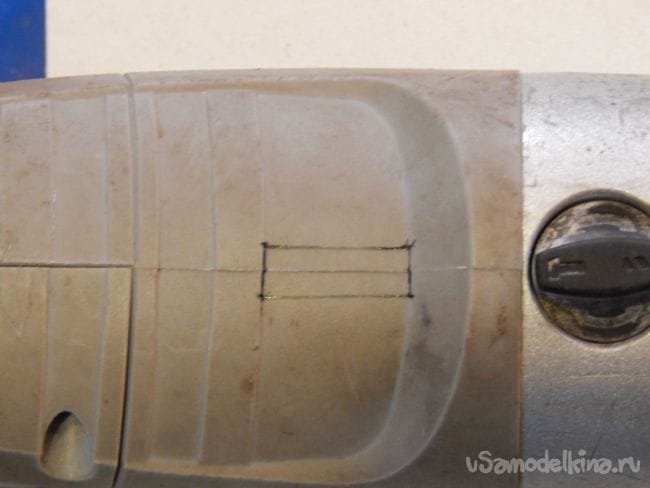

    Первым делом размечаем окно для установки линейного уровня. Размеры глазка, который мне удалось добыть (из пластикового щитка Vi-ko) ø8х25мм. Пользуясь тем, что на литье пластика корпуса дрели хорошо видна осевая, от неё и танцуем в обе стороны по 4мм.

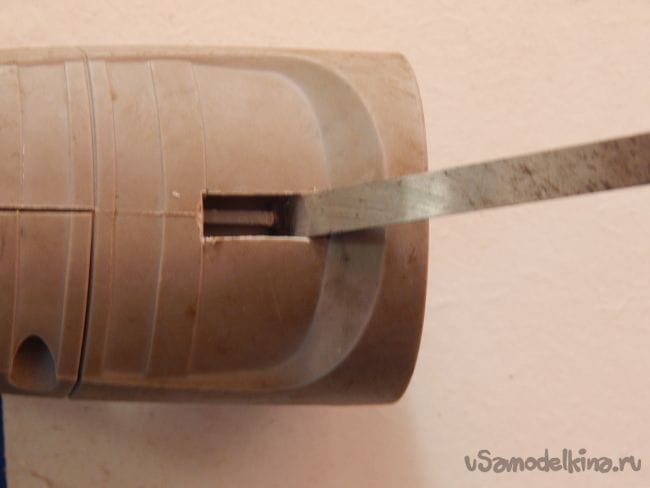

    Стамеской вырезаем окно, особенно не углубляясь так как внутри есть ребро жесткости, на которую нужно положить глазок.

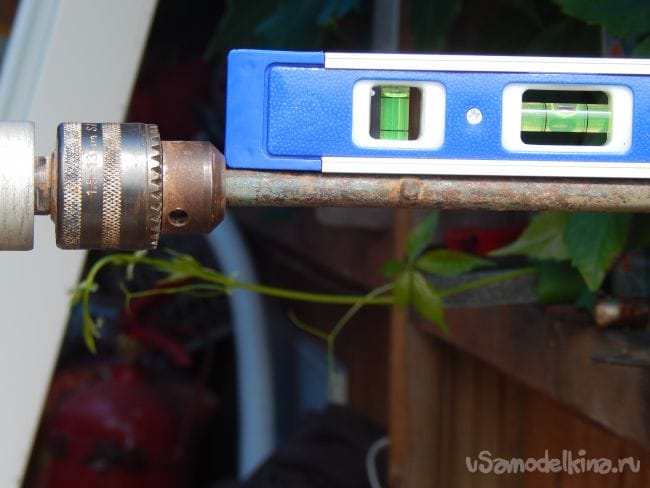

    Зажимаем в патрон дрели пруток, другой конец которого по контрольному уровню зажимаем в тиски.

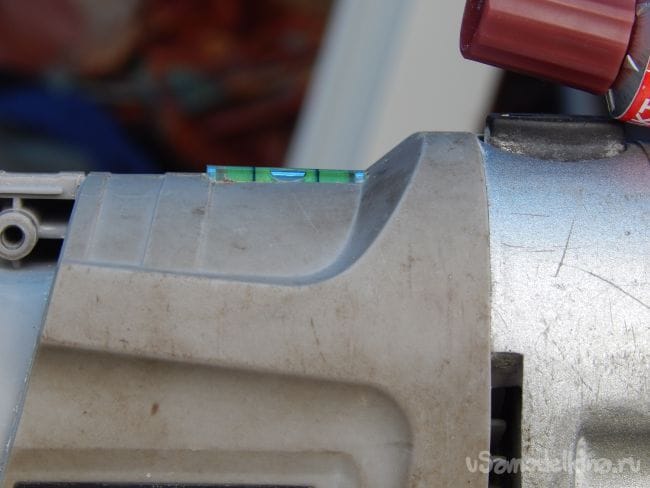

    В таком положении смазываем прорезанное окно клеем и вставляем глазок, соответственно выставляя пузырёк воздуха в нужное положение.

    Даём клею высохнуть и приступаем к следующему этапу модернизации.

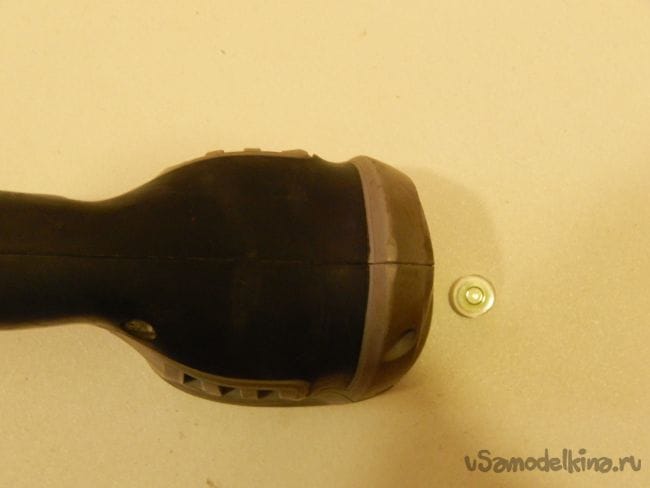

    В «затылок» дрели врезаем круговой уровень, размеры которого ø14х8мм. (были заказаны на Алиэкспресс для солнечных часов, но немного опоздали) Для этого сначала срезаем небольшую площадку, чтобы засверлить отверстие малого диаметра (рельеф у рукоятки довольно сложный),

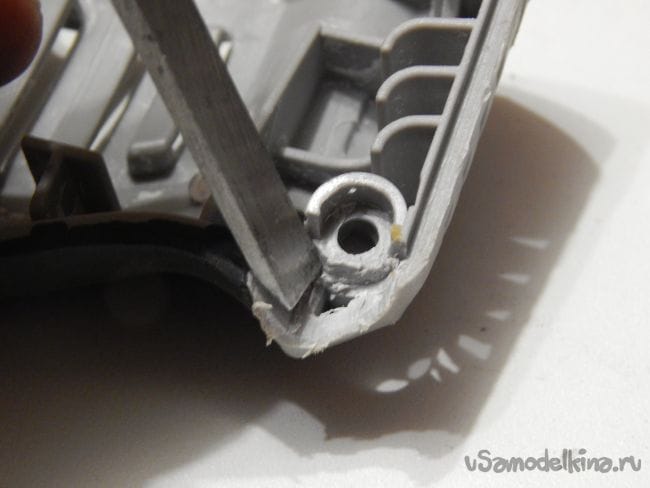

    Стамеской выбираем лунку под глазок. Места там не очень много, но для глазка, если его немного подточить, вполне хватит.

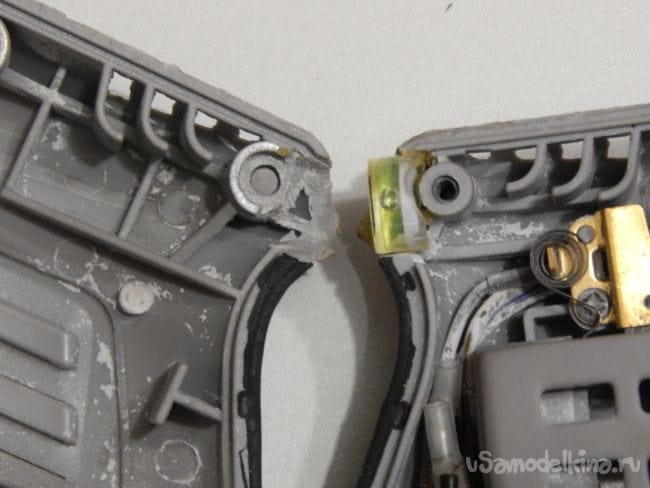

    Приклеивается глазок естественно только к одной стороне корпуса.

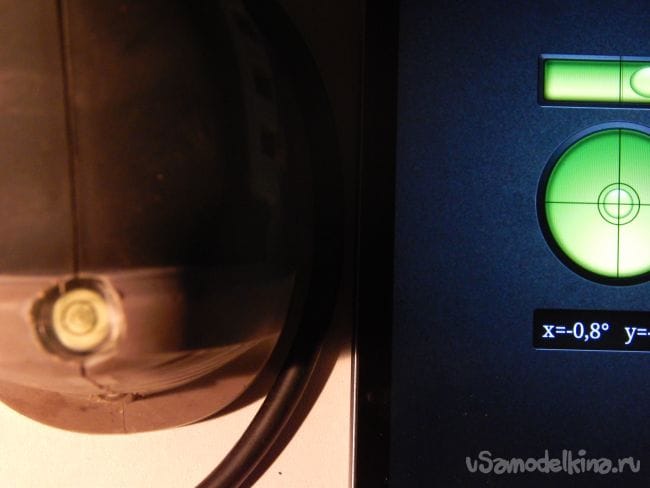

    Юстировка делается пока не высох клей.

    В окончательном виде электродрель выглядит так:

    Ну и в заключение хочу сказать, что это ещё не конец работы над этой дрелью. Как говорится продолжение следует…
