» » » Рейсмус для разметки своими руками

Рейсмус для разметки своими руками



Привет всем любителям самоделок. В данной статье я расскажу, как сделать рейсмус для разметки своими руками. Он поможет вам разметить любую деталь из различных материалов. Особенно удобным данный инструмент будет в качестве угольника, что конечно же является плюсом, так как не нужно будет иметь под рукой строительный угольник. Затраты на изготовление такой самоделки минимальны и не требуют особых навыков в изготовлении, поэтому справится каждый.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного рейсмуса для разметки, а также демонстрация его работы.



Для того, чтобы сделать рейсмус для разметки своими руками, понадобится:
* Деревянный брусок размерами 20*40 мм
* Болт М14 длиной 30 мм
* Сверло по металлу 12 мм
* Электродрель
* Барашковая гайка М14, в данном случае была только М12
* Метчик М14 с шагом резьбы 2 мм
* Линейка металлическая 40 см
* Ножовка по дереву
* Слесарные тиски
* Суперклей или клей ПВА
* Стамеска
* Наждачная бумага крупной зернистости
* Эпоксидная смола, отвердитель
* Углошлифовальная машинка, отрезной круг
* Защитные очки, перчатки, наушники
* Строительный уголок, карандаш

Шаг первый.
Первым делом нужно немного подработать барашковую гайку, так как ее диаметр немного меньше болта. Если же у вас есть в наличии барашковая гайка на 14 мм, то данную операцию пропускаем. Фиксируем гайку в слесарных тисках и при помощи электродрели и зажатого в ее патрон сверла по металлу на 12 мм просверливаем сквозное отверстие, при этом периодически добавляем немного технического масла на режущую кромку, так сверло прослужит дольше и не заклинит.


После этого в гайке необходимо нарезать резьбу, устанавливаем в метчикодержатель метчик на 14 мм с шагом резьбы 2 мм и начинаем потихоньку вращать ручку. В процессе нарезания резьбы также смазываем режущую кромку, чтобы не перегружать инструмент и увеличить его срок службы.

Проверяем как накручивается барашковая гайка на болт и переходим к следующему этапу.


Шаг второй.
Далее зажимает болт в слесарных тисках и при помощи углошлифовальной машинки и отрезного круга отпиливаем его шестигранную шляпку. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, очки, перчатки и наушники.

После этого накручиваем оставшуюся часть болта на барашковую гайку и теперь эти детали нужно скрепить вместе.

Для соединения болта с гайкой используем эпоксидную смолу, которую в соответствии с пропорциями смешиваем с отвердителем и заливаем в углубление гайки, которую предварительно устанавливаем в тисках.


Полное высыхание эпоксидной смолы длится достаточно долго, поэтому можно переходить к изготовлению основной части.

Шаг третий.
Теперь сделаем основание рейсмуса. Зажимаем деревянный брусок размерами 20*40 мм в тисках и отмеряем 80 мм от края при помощи строительного угольника, после чего по метке отпиливаем брус с помощью ножовки по дереву. Таких заготовки понадобится две, поэтому вторую делаем аналогично.

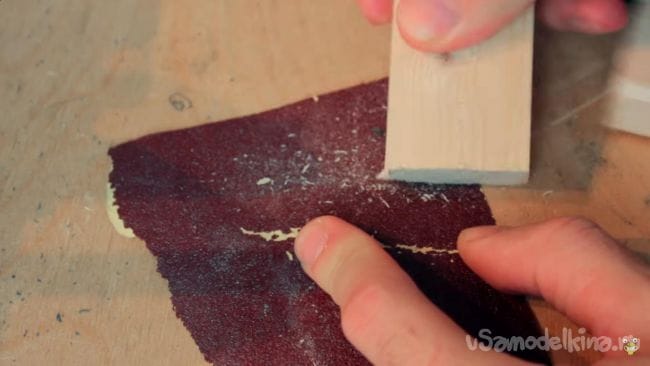

После того, как заготовки длиной 80 мм готовы, их необходимо немного зашлифовать вручную наждачной бумагой.

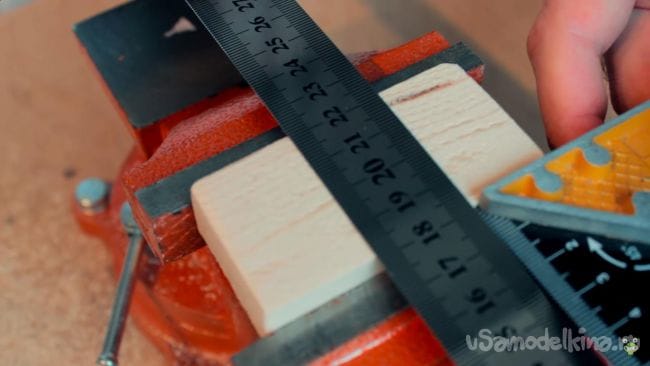

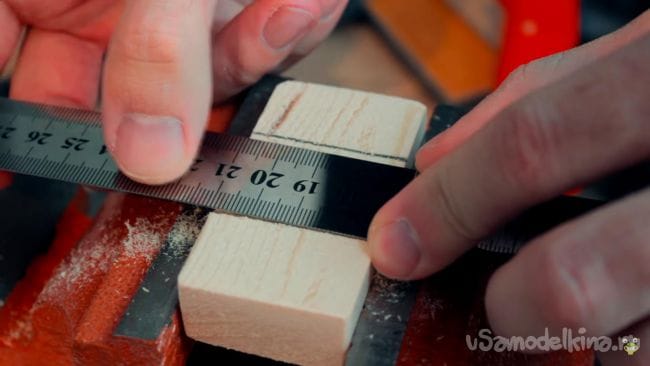

Фиксируем одну из заготовок в тисках широкой стороной вверх и прикладываем к ней линейку, обводим ее карандашом, при этом соблюдаем прямой угол с помощью строительного угольника.

Далее по метке делаем небольшой пропил ножовкой по дереву, после чего прикладываем линейку и уже отталкиваясь от этого чертим вторую линию и делаем пропил такой же глубины.

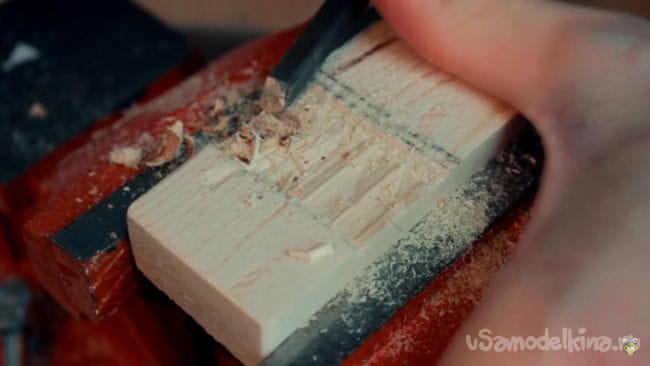

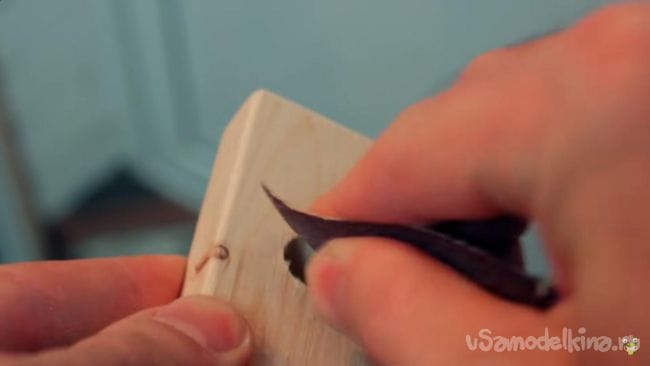

При помощи стамески убираем лишний материал, чтобы образовалось углубление для установки линейки. Для лучшего прилегания линейки к бруску немного зашлифовываем углубление, убирая заусенцы и неровности.

Шаг четвертый.

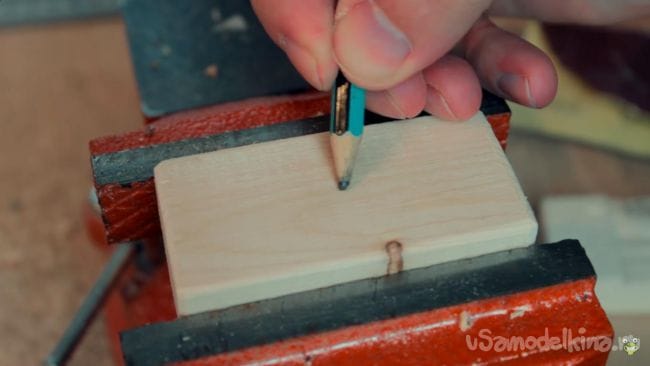

Зажимаем в тиски следующий брусок и карандашом отмечаем его центр, высокая точность здесь не обязательна.

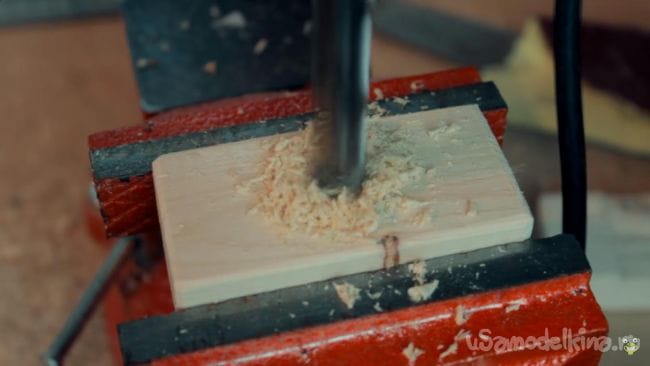

Далее при помощи электродрели и сверла на 12 мм делаем сквозное отверстие в бруске по метке.

Края отверстия слегка шлифуем наждачной бумагой.

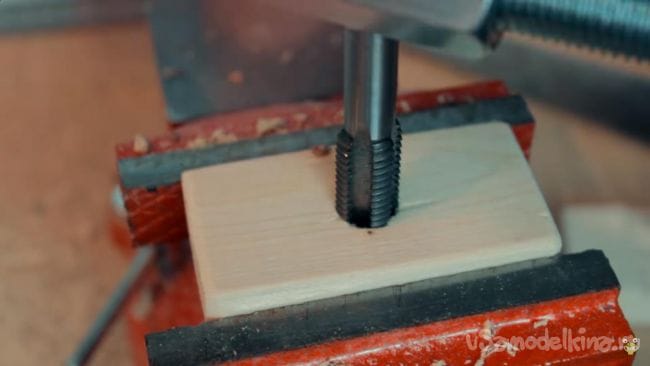

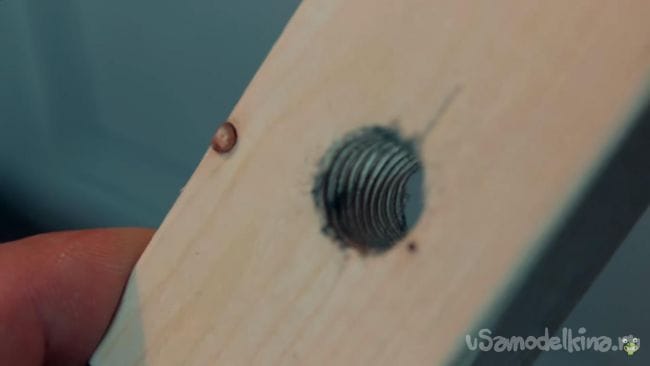

В отверстии нарезаем резьбу с помощью метчика М14, резьба в дереве нарезается гораздо проще, чем в металле.

В итоге получается такой результат.

Шаг пятый.

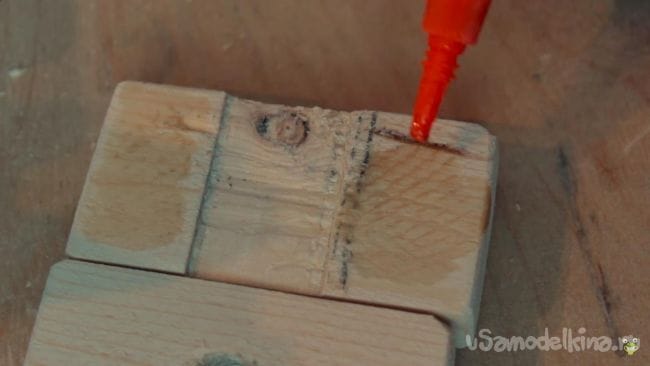

Пришло время скрепить два бруска вместе. Намазываем суперклей на места склеивания брусков и прижимаем их вместе.

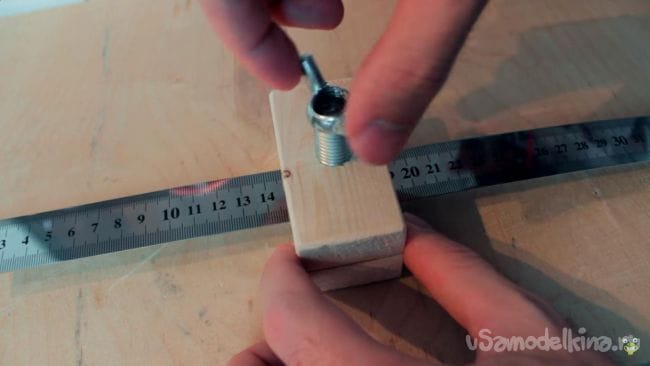

Использование суперклея в данном случае не является обязательным, вместо него можно использовать клей ПВА, единственное что времени на его высыхание понадобится больше. Далее вставляем металлическую линейку в изготовленный паз и фиксируем ее при помощи барашковой гайки.

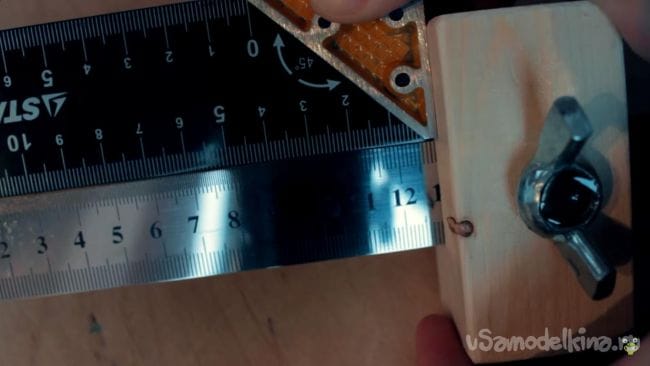

В итоге получился рейсмус для разметки, которым можно размечать любые детали. Также этот инструмент можно использовать в качестве угольника, прямой угол здесь достаточно точный.

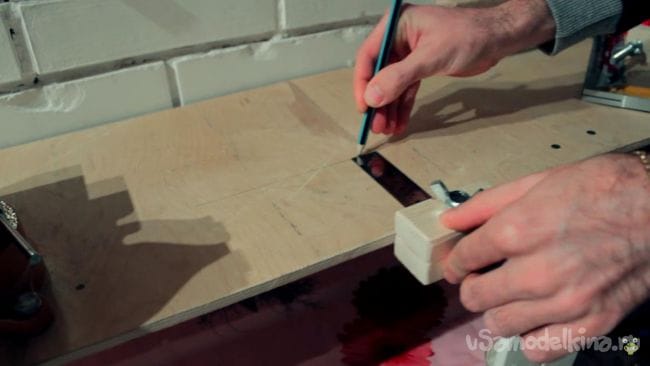

С помощью этого рейсмуса можно копировать одинаковые расстояния с разных краев и сразу же прочерчивать прямой угол, а необходимую длину можно выставить, если ослабить барашковую гайку.


А при необходимости данным инструментом можно начертить прямую линию на любое расстояние.

На этом у меня все, всем спасибо за внимание и творческих успехов.
