Шлифовальный брусок своими руками


Привет всем любителям самоделок. При работе с деревом финишным этапом зачастую является его шлифовка, но чтобы это сделать вручную нужен специальный инструмент, а именно шлифовальный брусок. В данной статье я расскажу, как сделать шлифовальный брусок своими руками из легкодоступных материалов, который поможет вам в создании ваших самоделок из дерева, а также сэкономит ваше время и деньги.

Перед тем, как приступить к прочтению статьи, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки, а также тестирование готового приспособления.

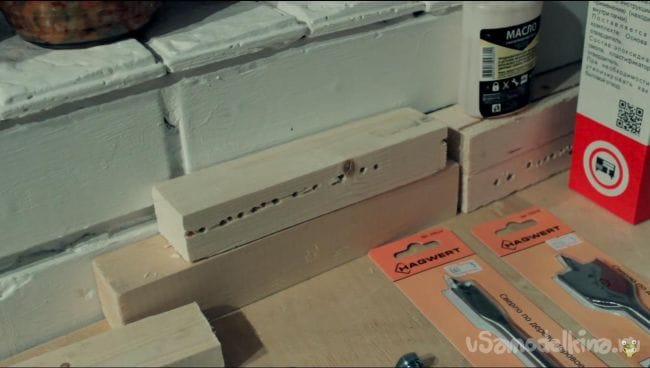

Для того, чтобы сделать шлифовальный брусок своими руками, понадобится:
* Деревянный брусок 20*40 мм и 30*40 мм
* Наждачная бумага
* Столярные тиски
* Рейсмус
* Ножовка по металлу
* Ножовка по дереву
* Электродрель
* Стамеска
* Молоток
* Защитные очки, перчатки
* Волт М10 длиной 30 мм
* Барашек под болт М10
* Сверло перьевое 30 мм и 14 мм
* Сверло по дереву 12 мм

Шаг первый.

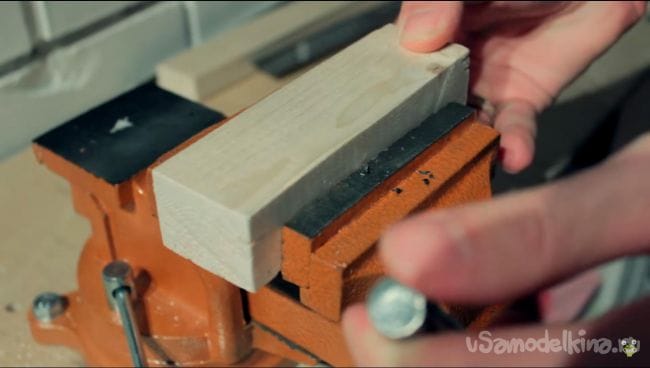

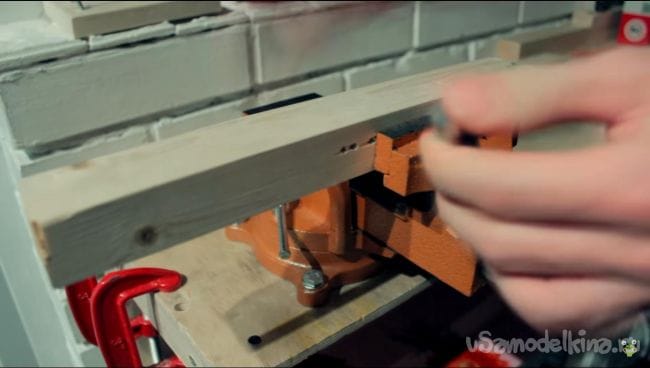

Для начала необходимо зажать деревянный брусок размерами 30*40 мм в слесарных тисках.
Зажимать деревянные заготовки в тисках лучше через какие-либо деревянные проставки, чтобы избежать следов от губок тисков.

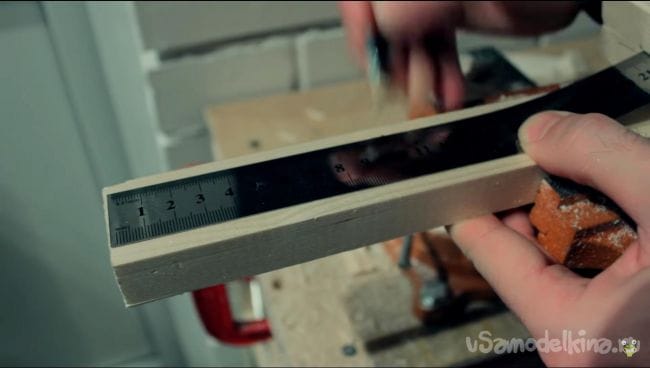

Далее с одной стороны отмечаем линию при помощи рейсмуса, чтобы убрать неровности с торца и отступив от нее 130 мм делаем еще одну линию, это и будет длина заготовки.

При помощи ножовки по дереву отпиливаем нужную часть бруска по ранее сделанным меткам. Оставшуюся часть бруска оставляем, возможно она пригодится для следующих самоделок.

Шаг второй.
Отпиленный брусок слегка облагораживаем при помощи наждачной бумаги, тем самым выровняв поверхности и сгладив острые углы с заусенцами.

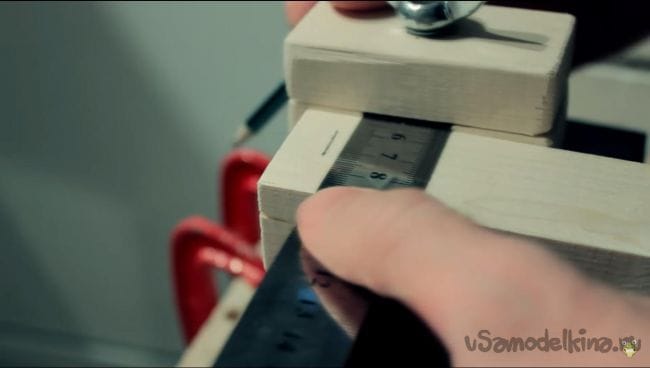

Отшлифованную заготовку фиксируем в тисках и при помощи рейсмуса делаем отступ по 10 мм с каждой стороны, также размечаем глубину для будущего пропила, отступив от края около 5 мм с каждой стороны, чтобы не ошибиться.



Затем при помощи ножовки по металлу делаем два пропила по размеченным линиям. В данном случае необходимость пилить ножовкой по металлу обусловлена тем, что пропил после нее получается более ровным, чем у ножовки по дереву за счет маленьких зубьев.

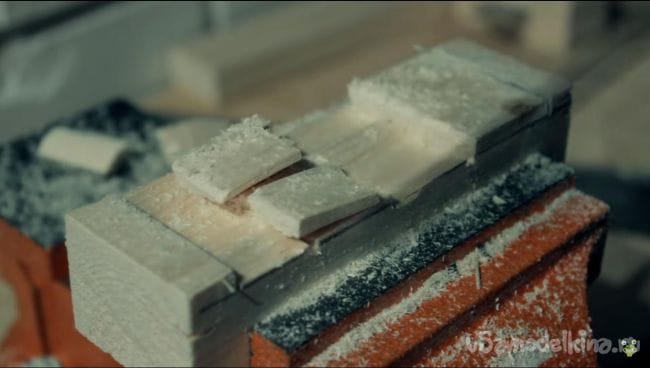

Далее с помощью ножовки по дереву делаем пропилы в центре до линии и получившиеся отрезки удаляем стамеской и легким постукиванием молотка по ее ручке.

Шаг третий.

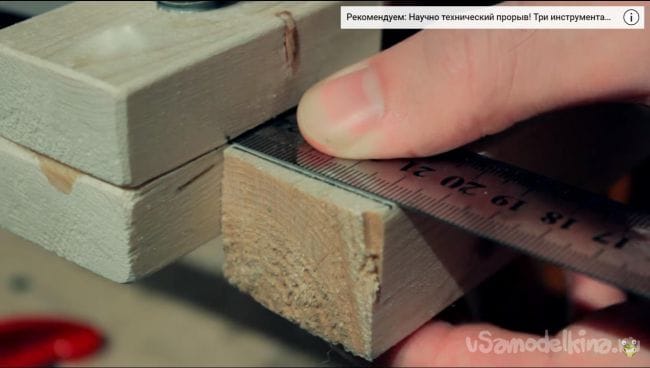

Теперь шлифуем получившееся углубление наждачной бумагой, убрав заусенцы и большие неровности. Замеряем длину углубления и отнимаем от нее около 5 мм.

Далее зажимаем брусок размерами 20*40 мм в тиски и переносим ранее замеренную длину углубления с учетом вычитания 5 мм, которая вышла ровно в 100 мм.

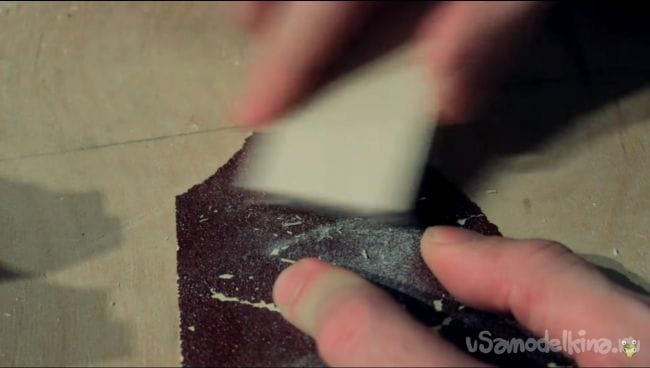

По метке отпиливаем брусок при помощи ножовки по дереву и шлифуем торцы наждачной бумагой.

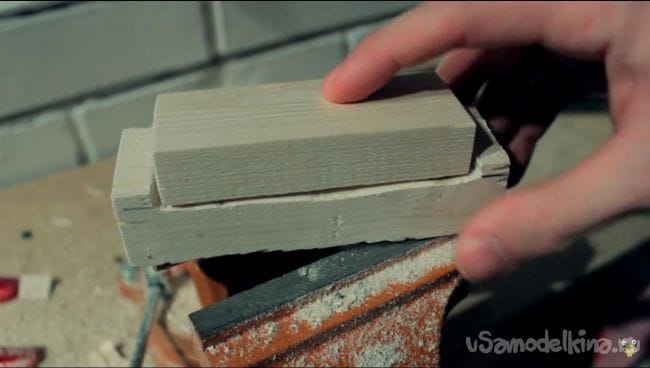

После чего совмещаем два бруска вместе, как видно, получилось вполне неплохо, если не учитывать неровности на самом основании к которому будет прижиматься верхний брусок, но это здесь не принципиально.

Шаг четвертый.

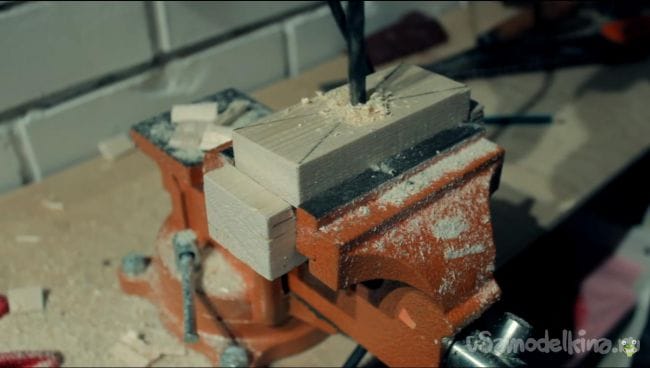

Пришло время сделать прижимную часть. Фиксируем верхний брусок широкой стороной вверх в тисках и размечаем его центр, сделав две линии по диагонали. Далее устанавливаем сверло диаметром 8 мм в патрон электродрели и просверливаем отверстие в центре бруска, при этом совместив два бруска, чтобы наметить центр в основании. При работе с электроинструментом будьте аккуратны и используйте средства индивидуальной защиты, такие как очки и перчатки.

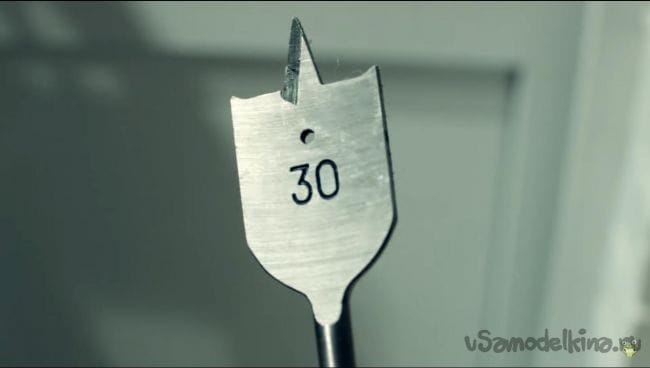

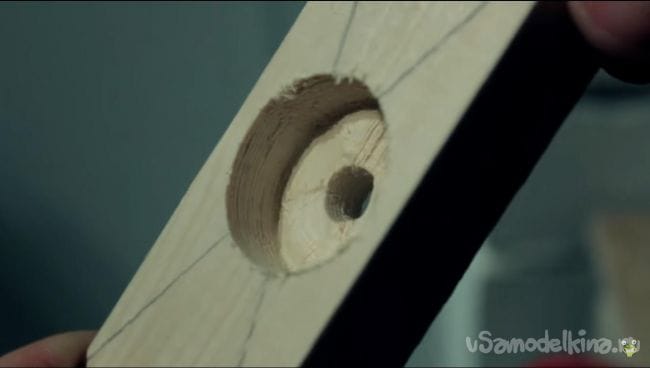

После этого устанавливаем перьевое сверло на 30 мм и делаем углубление на половину толщины бруска, это необходимо для того, чтобы при фиксировании наждачной бумаги с помощью барашка, он не упирался в руку, а был в углублении.

В итоге получаем такой результат.

Шаг пятый.

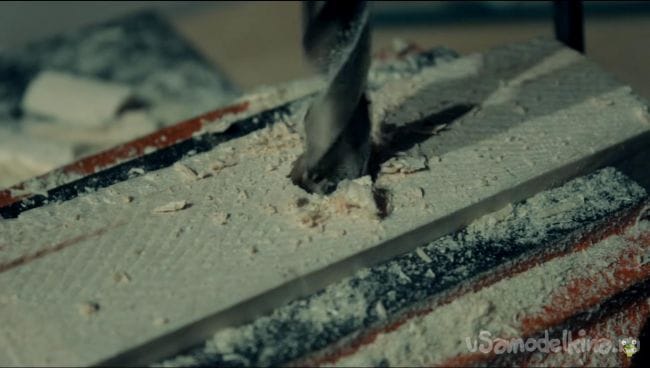

Переходим к основанию, его зажимаем в тисках нижней стороной вверх и при помощи перьевого сверла на 14 делаем отверстие строго посередине. Просверлить отверстие диаметром 14 мм не получилось, так как перьевое сверло начало там болтаться, поэтому досверливаем отверстие сверлом на 12 мм.

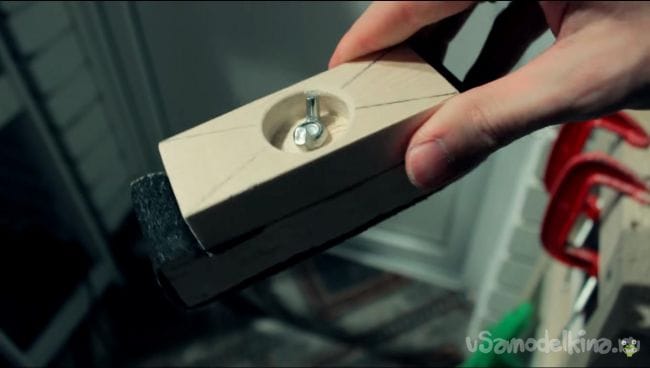

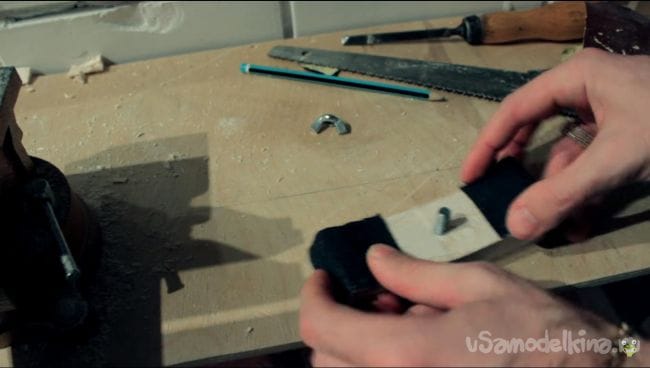

Далее просовываем в готовое отверстие болт М10 и вбиваем его при помощи молотка. На этом этапе инструмент практически готов, осталось установить наждачную бумагу на свое место. По ширине бруска отрезаем полоску наждачной бумаги, после чего заворачиваем ее вокруг основания, чтобы немного наждачки находилось в углублении и сверху прижимаем ее бруском и фиксируем при помощи барашка.

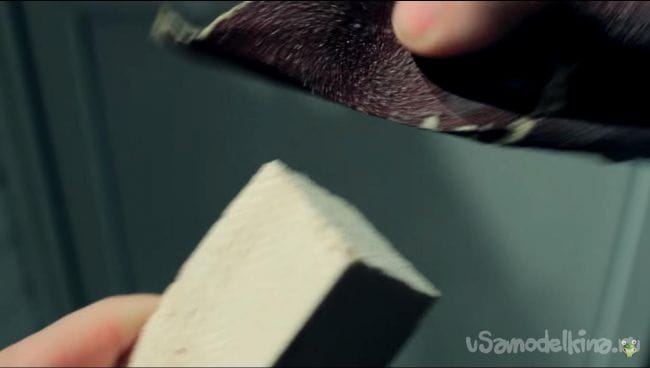

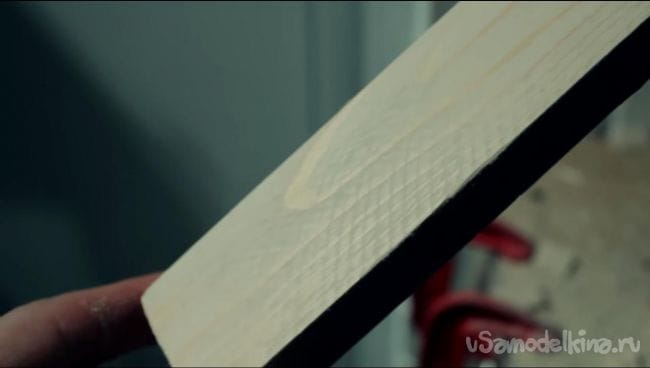

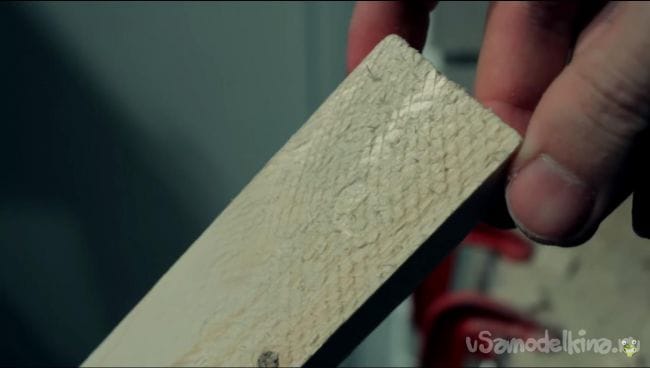

Теперь можно проверять самодельный шлифовальный брусок в действии. Берем деревянный брусок и шлифуем его с помощью нашего инструмента, поверхность после шлифовки получается гладкая, как и нужно, а за счет наличия барашковой гайки можно легко поменять уже износившуюся наждачную бумагу или заменить ее на более мелкую или крупную. Так выглядит брусок до и после шлифовки при помощи данного инструмента.


Таким шлифовальным бруском будет удобно обрабатывать острые края, удалять заусенцы и ровнять деревянные поверхности. А при необходимости зашлифовать масштабную деталь можно изготовить шлифовальный брусок больших размеров по такому же принципу.

Главное, при работе с данным инструментом используйте респиратор, так как при шлифовании образуется достаточно большое количество древесной пыли, которая негативно влияет на дыхательные пути, а здоровье все-таки превыше всего.

На этом у меня все, всем спасибо за внимание и творческих успехов.
