Мощная струбцина из двух шпилек


Привет всем любителям самоделок. Для тех, кто любит что-то мастерить постоянно нужно фиксировать заготовки для их обработки, покупать большое количество заводских струбцин удовольствие не из дешевых. Поэтому в данной статье я расскажу, как сделать мощную струбцину из двух шпилек, которая не будет уступать заводским вариантам, а также сэкономит ваши деньги. Материалы для ее сборки легкодоступны, в любом случае за небольшую плату их можно приобрести в строительном магазине.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс изготовления струбцины, а также ее тестирование в реальных условиях.



Для того, чтобы сделать мощную струбцину из двух шпилек своими руками, понадобится:
* 4 винта М4 длиной 70 мм
* Метчик М4 с шагом резьбы 0.7 мм
* Электродрель
* Углошлифовальная машинка
* Отрезной и шлифовальный диск
* 4 гайки и 4 шайбы М14
* Две соединительные гайки М14
* Шпилька М14 длиной 1 м
* Деревянный брусок размером 40*40мм
* Слесарные тиски
* Струбцины
* Защитные очки, перчатки, респиратор
* Ножовка по дереву
* Наждачная бумага
* Сверло по металлу 3.3 мм
* Сверло перьевое диаметром 15 мм
* Рулетка измерительная

Шаг первый.
Первым делом необходимо зафиксировать деревянный брусок размером 40*40мм в слесарных тисках и при помощи рулетки отмерить 50 см, после чего по метке отпилить брусок ножовкой по дереву.

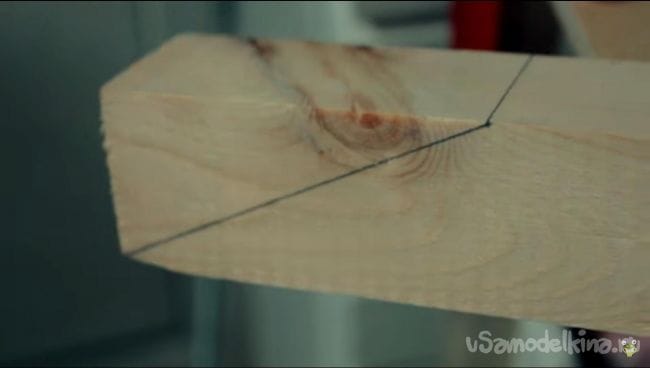

Таких бруска длинной 50 см понадобится два, поэтому аналогично отпиливаем еще один. Далее нужно сделать разметку по краям брусков, отмеряем примерно 8 см от края заготовки и проводим диагональ от края до точки, делаем это с двух сторон.

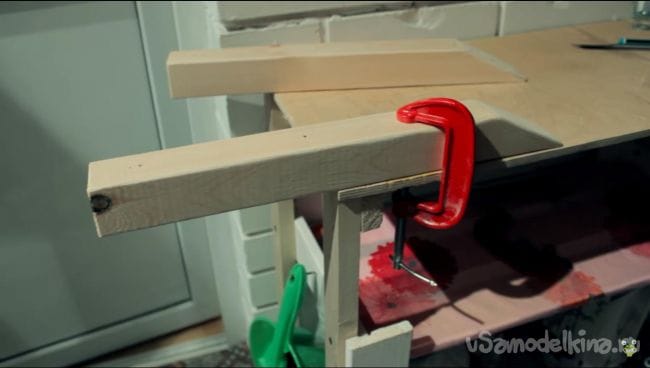

Закрепляем заготовки на верстаке при помощи струбцин и отпиливаем края по отметкам.

Аналогично проделываем со второй заготовкой, отмеряем и отпиливаем.

Шаг второй.

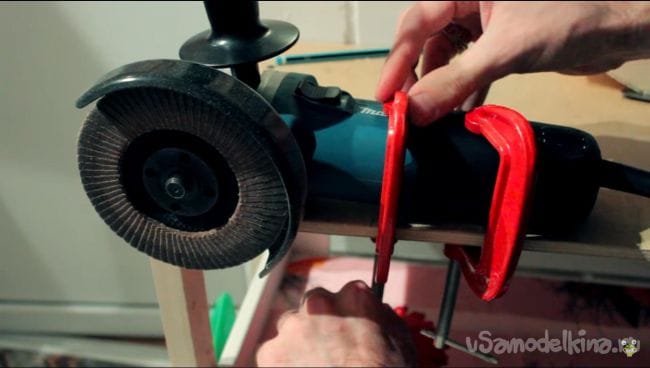

Теперь на верстаке фиксируем углошлифовальную машинку при помощи двух струбцин и устанавливаем на нее шлифовальный круг из наждачной бумаги.

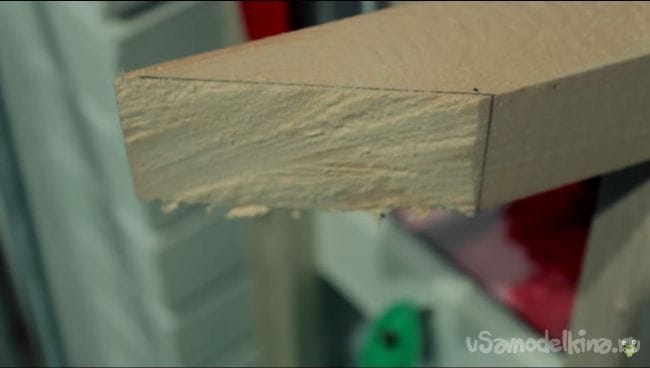

Далее включаем УШМ в сеть и шлифуем две заготовки, убирая заусенцы, которые образовались в процессе отпиливания, а также сглаживаем острые края. При работе с углошлифовальной машинкой будьте аккуратны, не забывайте использовать средства индивидуальной защиты, очки и перчатки. Также в процессе шлифовки образуется достаточно много древесной пыли, которая негативно влияет на дыхательные пути, поэтому обязательно используйте респиратор. После шлифовки при помощи УШМ на заготовке остаются крупные канавки, убираем их вручную наждачной бумагой более мелкой зернистости.

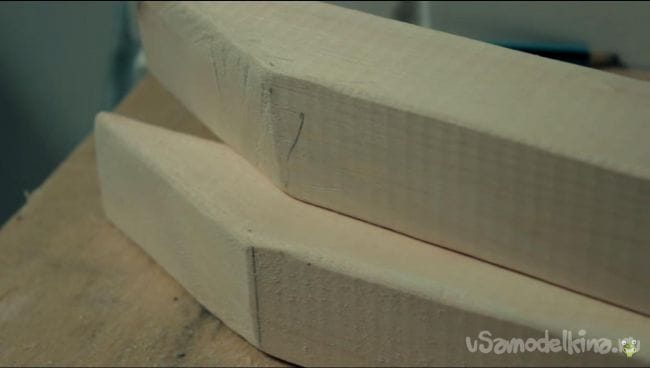

В итоге получились две таких обработанных заготовки.

Шаг третий.

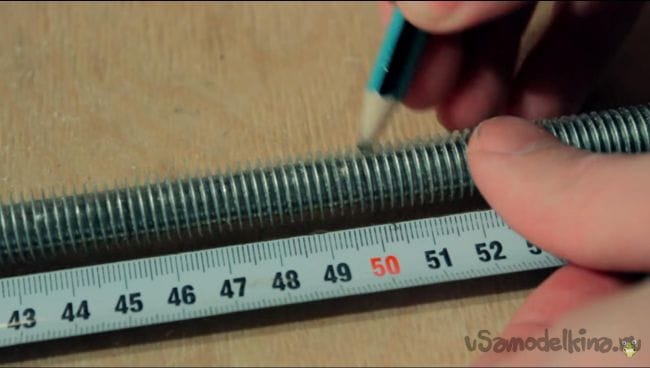

Приступаем к шпилькам. При помощи рулетки отмеряем 50 см от шпильки и фиксируем ее в слесарных тисках.

После этого устанавливаем в углошлифовальную машинку отрезной круг и отпиливаем шпильку по метке, получив два отрезка по 50 см.

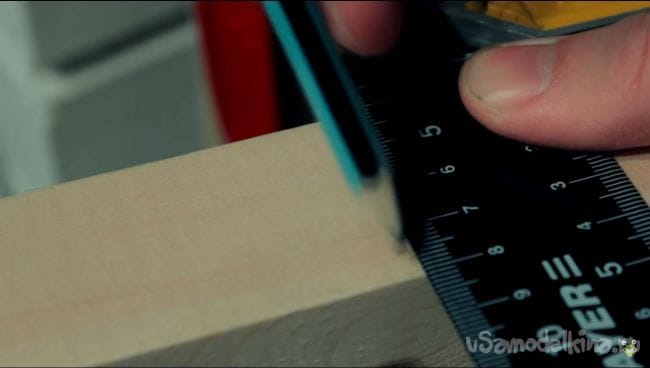

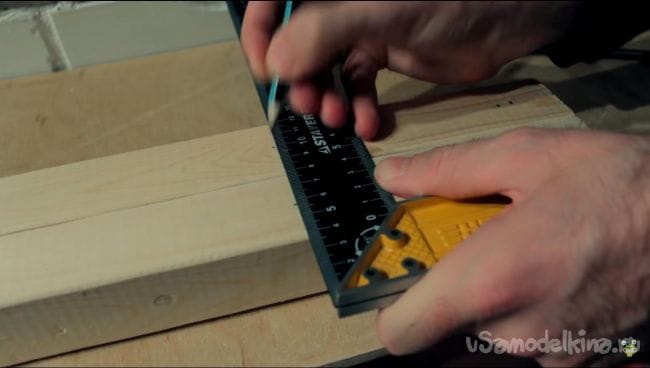

Теперь в деревянных заготовках нужно отметить места для сверления. При помощи строительного уголка и карандаша делаем отметки посередине бруска, отступив от края 3 см и 17 см.

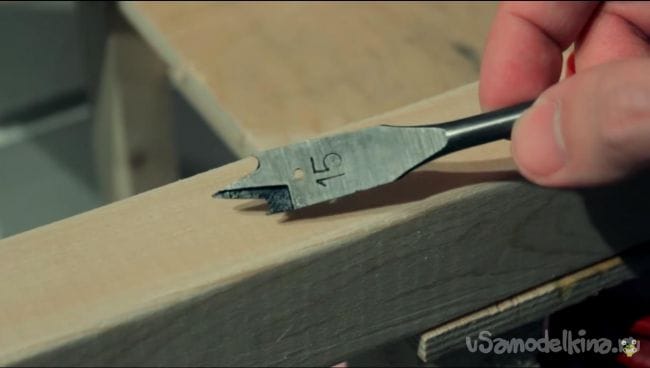

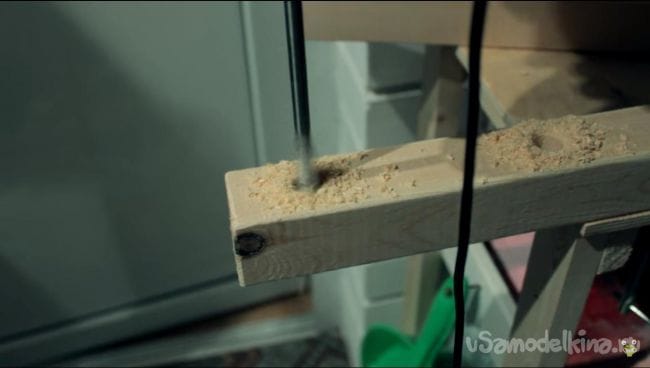

Далее фиксируем деревянные заготовки и сверлим отверстия в сделанных метках при помощи электродрели с установленным в патрон перьевым сверлом на 15 мм.

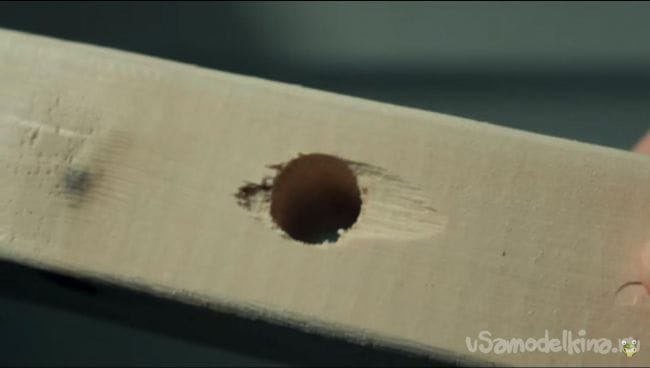

Чтобы с обратной стороны не было сколов, необходимо сверлить отверстие не на сквозь, а оставив немного материала, перевернуть деталь и уже сделать сквозное отверстие.



Края после образовавшихся отверстий необходимо зашлифовать наждачной бумагой, чтобы шпилька не клинила в отверстии.
Шаг четвертый.

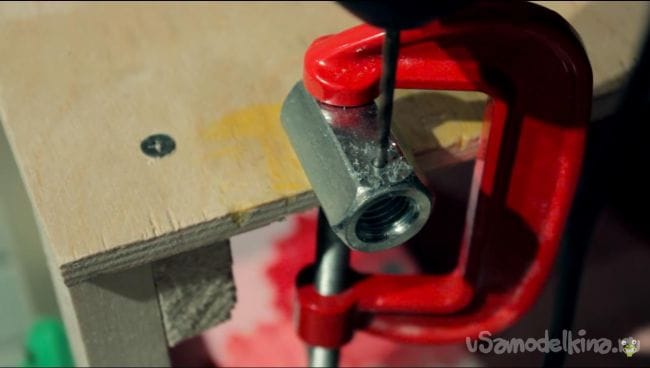

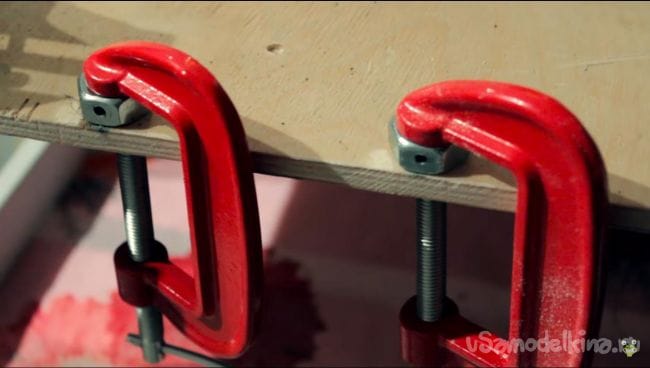

Берем соединительную гайку М14, прижимаем ее к верстаку струбциной и при помощи электродрели и сверла на 3,3 мм делаем сквозное отверстие.

В готовых отверстиях нарезаем резьбу метчиком М4 с шагом резьбы 0,7 мм, но так, чтобы она не была на всю глубину отверстия и болт не упирался в резьбу шпильки. В процессе сверления и нарезки резьбы добавляем немного технического масла на режущую кромку сверла/метчика, так она прослужит достаточно больше и не заклинит.

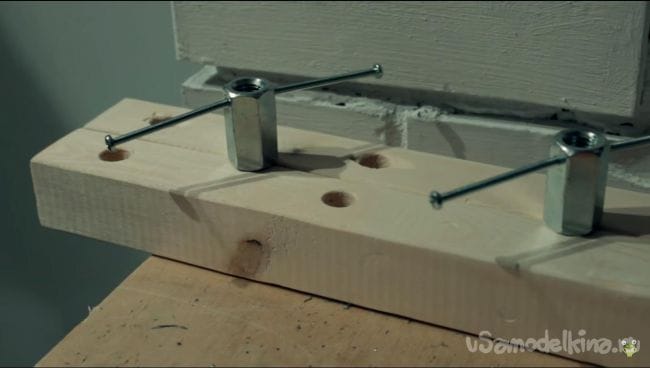

Аналогичные действия проделываем со второй соединительной гайкой, после чего вкручиваем в резьбу винты М4.

Как оказалось, в процессе накручивания гаек с винтами дальше середины дело не шло, поэтому соединительные гайки было решено сменить на обычные, в которых было также сделано по два отверстия и нарезана резьба М4.


Шаг пятый.

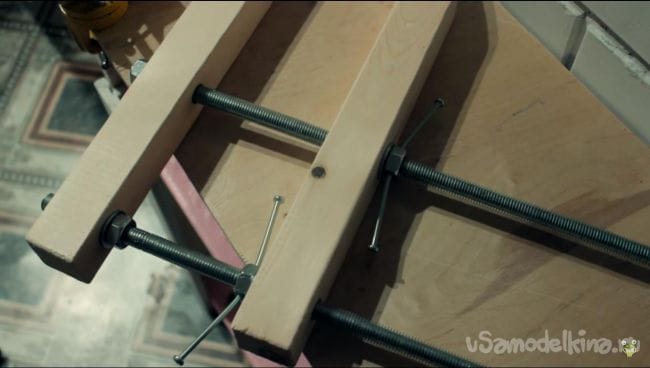

На шпильку накручиваем гайку сверху бруска, а другую гайку снизу бруска, далее накидываем шайбы. После этого накручиваем гайку с винтами на одну шпильку, затем продеваем деревянную деталь и прижимаем сверху еще одной гайкой с винтами.

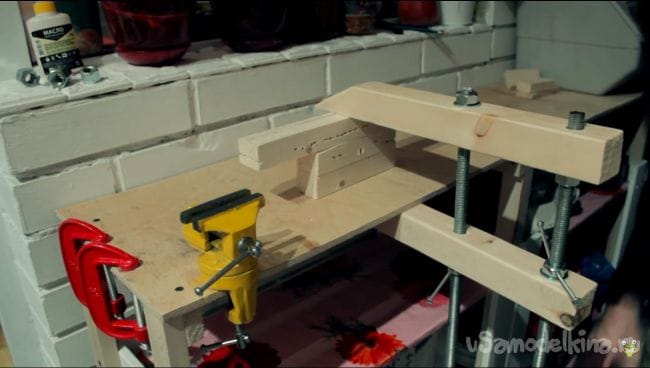

Струбцина готова, а это значит, что пришло время ее проверить в работе. Прижимаем деревянные бруски струбциной, подкручивая гайку за винты, притягивая брусок снизу, а второй гайкой расклиниваем струбцину, тем самым добиваясь наибольшего сжатия.

Таким образом получается достаточно прочное крепление, так как одна шпилька работает на сжатие, а другая на растяжение и данную струбцину можно считать действительно мощной из-за своей прижимной силы и размеров. Данная струбцина пригодится тем, кто часто работает с деревянными заготовками и не хочет тратить больших денег на покупку заводских вариантов, которые не всегда бывают лучше самодельных.

На этом у меня все, всем спасибо за внимание и творческих успехов.
