Огромный циркуль из швабры своими руками


Привет всем любителям самоделок. Иногда появляется такая необходимость, как разметка окружностей большого диаметра, например для того, чтобы сделать крышку на люк, колодец или изготовить другие круглые детали. Но сделать идеально ровный круг без специального инструмента практически невозможно, поэтому в данной статье я расскажу, как сделать огромный циркуль своими руками, который поможет начертить окружность большого диаметра, вплоть до 2 метров, причем затраты на сборку будут минимальны.
Материалы для сборки данной самоделки легкодоступны, так что со сборкой справится каждый.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан процесс сборки огромного циркуля, а также его тестирование в работе.


Для того, чтобы сделать огромный циркуль своими руками, понадобится:
* Углошлифовальная машинка, шлифовальный наждачный круг
* Электродрель
* Защитные очки, перчатки, респиратор
* Ненужная швабра
* Ножовка по дереву
* Слесарные тиски
* Пара деревянных брусков
* Струбцина
* Наждачная бумага
* Канцелярский нож
* Шуруп, крестовая отвертка
* Сверло на 2, 6, 8 и 10 мм по дереву
* Перьевое сверло диаметром 20 мм
* Два винта М5 длиной 70 мм и один винт М5 длиной 30 мм с барашковой гайкой
* Строительный угольник, карандаш

Шаг первый.
Первым делом нужно укоротить деревянные бруски до длины 8 см, делаем разметку при помощи строительного угольника и карандаша.

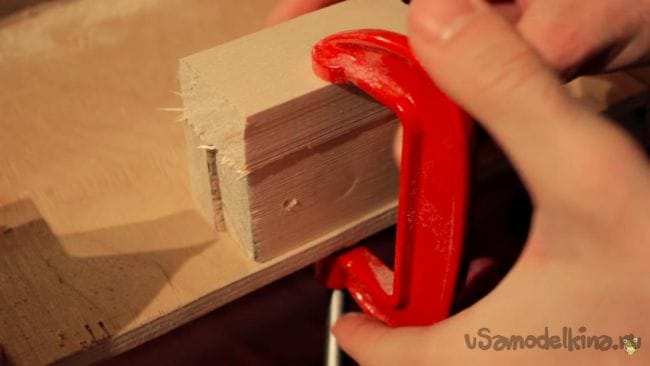

Далее прижимаем бруски при помощи струбцины к верстаку и отпиливаем их по сделанной метке.

Теперь устанавливаем на углошлифовальную машинку шлифовальный наждачный круг. Затем фиксируем УШИ на верстаке при помощи струбцины, получилось что-то наподобие горизонтального шлифовального станка.

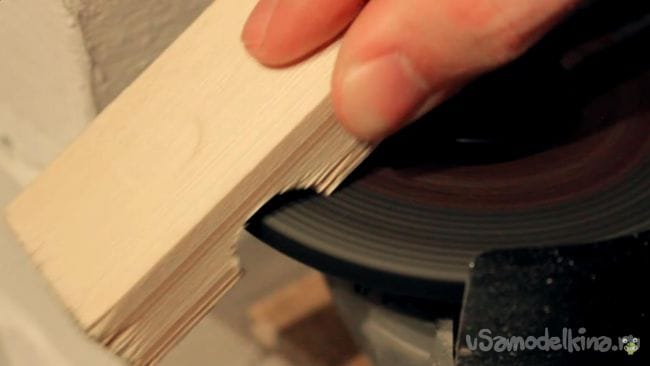

Шлифуем деревянные бруски при помощи УШМ, зажатой на верстаке, чтобы убрать заусенцы, которые образовались в процессе отпиливания и сгладить острые края. При работе с углошлифовальной машинкой будьте аккуратны, используйте средства индивидуальной защиты, очки и перчатки. Также надевайте респиратор, так как в процессе шлифования выделяется много древесной пыли, которая вредна для дыхательных путей.

Шаг второй.

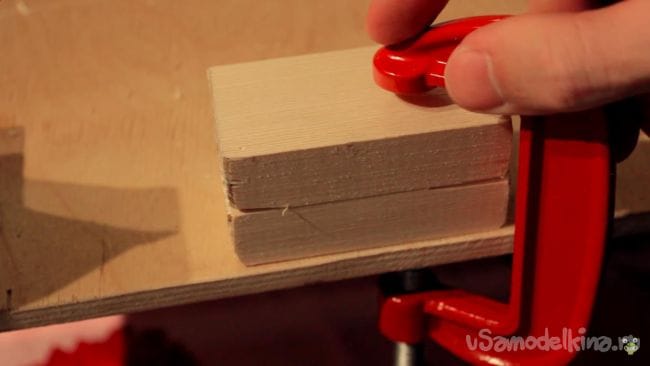

Совмещаем два бруска вместе и прижимаем их к верстаку при помощи струбцины.

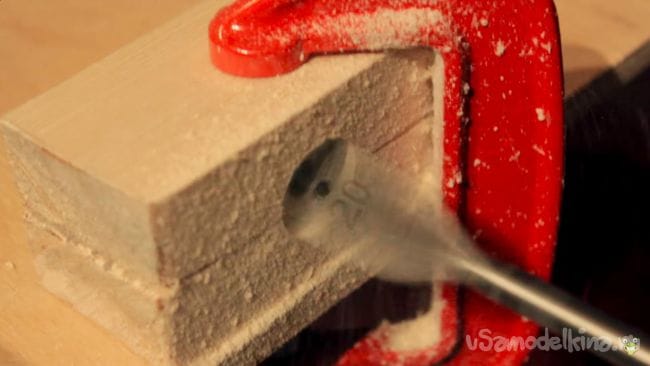

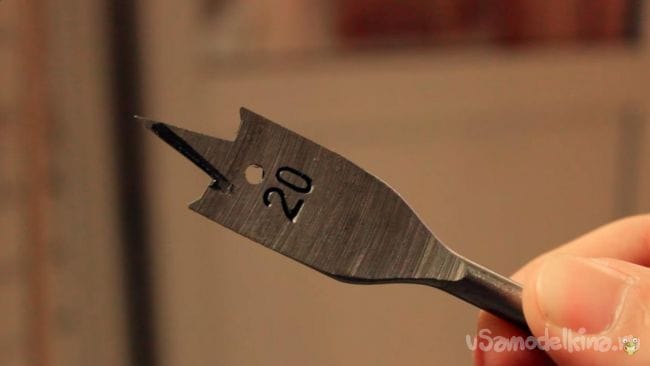

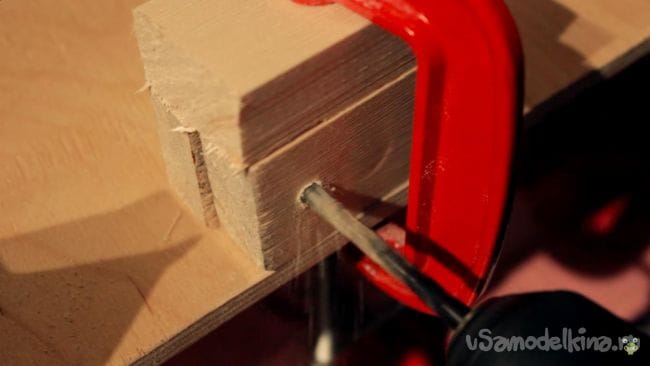

После этого берем перьевое сверло диаметром 20 мм и устанавливаем в патрон электродрели, далее размечаем карандашом центр двух заготовок и начинаем сверлить сквозное отверстие.

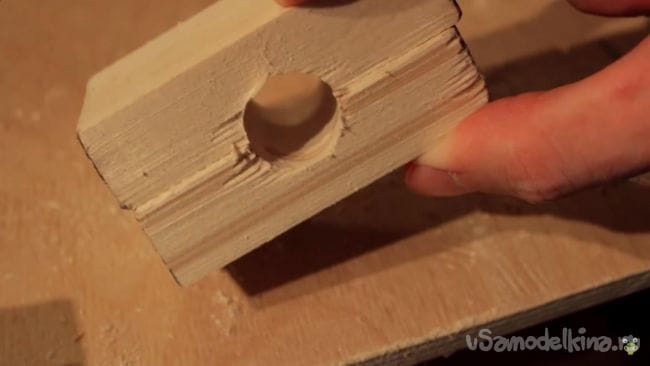

В итоге получилось примерно так.

Скругляем внутренние края получившегося отверстия при помощи углошлифовальной машинки, это поможет предотвратить чрезмерную фиксацию швабры, дабы не повредить ее черенок.

Шаг третий.
Фиксируем деревянные заготовки на верстаке с помощью струбцины.

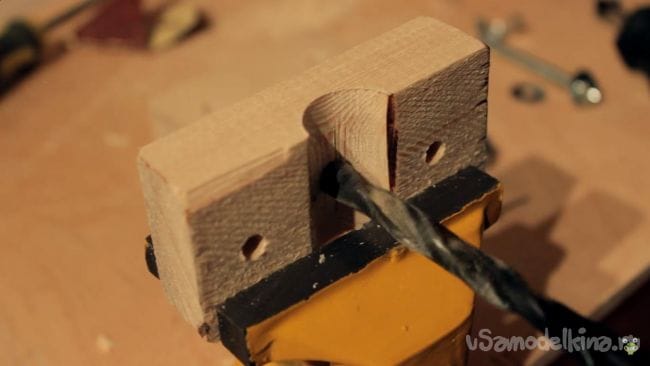

Далее зажимаем в патрон дрели сверло на 6 мм и просверливаем два отверстия в брусках, отступив от каждого края около 15 мм.

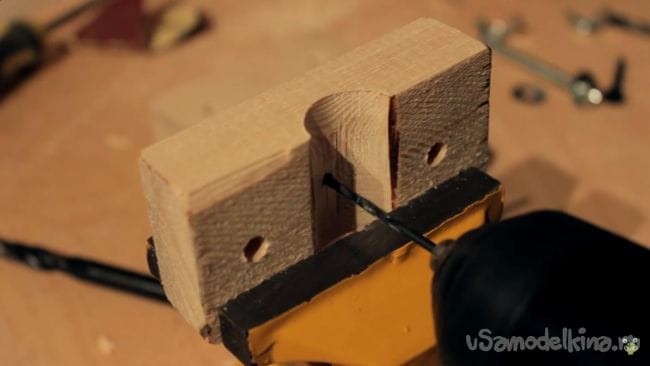

Закрепляем в слесарных тисках один из брусков и просверливаем сквозное отверстие диаметром 2 мм строго по середине.

Сверлом на 10 мм делаем небольшое углубление и снимаем фаску, чтобы шляпка шурупа не выпирала, после чего закручиваем в отверстие шуруп с помощью крестовой отвертки.

Шаг четвертый.

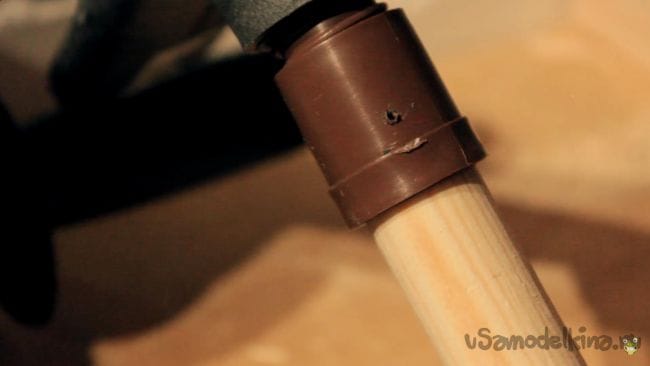

Разбираем швабру, убираем пластиковый наконечник сверху и соединительную муфту снизу, от швабры понадобится только черенок.

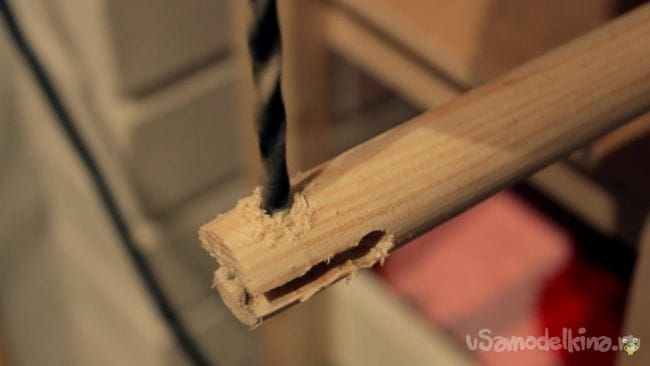

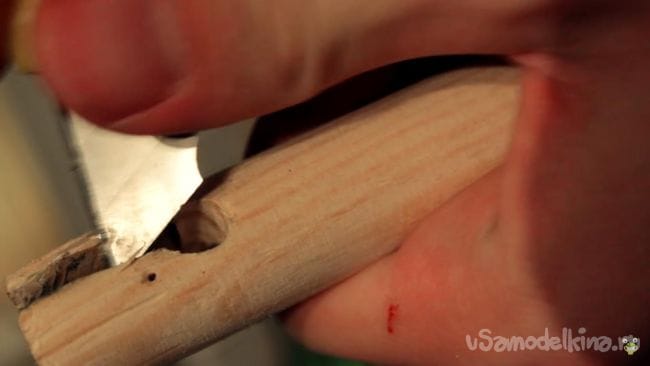

Закрепляем черенок в тисках, при зажатии можно подложить какую-либо деревяшку для того, чтобы не осталось следов от губок тисков. При помощи углошлифовальной машинки делаем пропил в черенке около 4 см. Далее сверлом на 8 мм делаем отверстие в конце пропила и подравниваем края получившегося паза наждачной бумагой и канцелярским ножом.

Поворачиваем черенок в тисках на 90 градусов и просверливаем отверстие диаметром 6 мм, отступив от края около 15 мм.

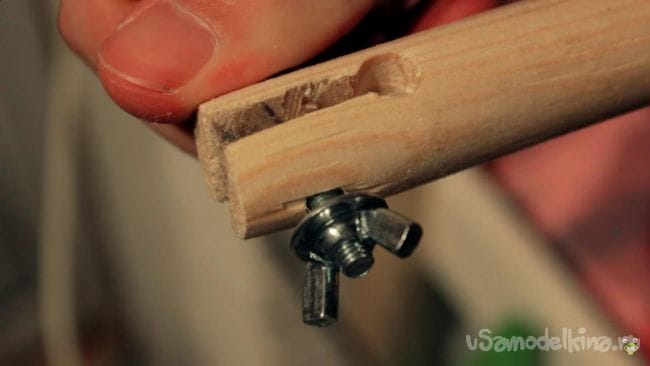

Затем вставляем винт М5 длиной 30 мм в готовое отверстие, накидываем шайбу, барашковую гайку и устанавливаем карандаш в 8-ми миллиметровое отверстие, после чего барашком можно зафиксировать положение карандаша.

Шаг пятый.

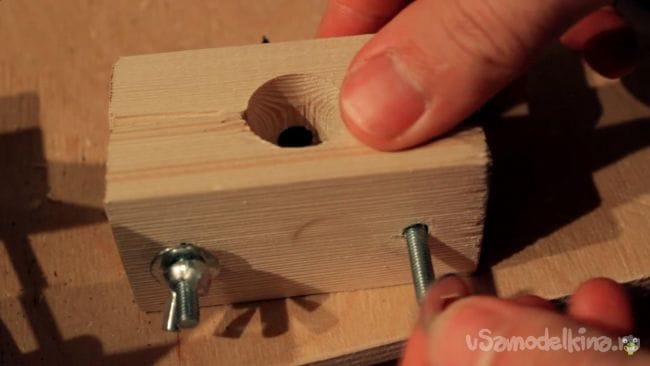

Теперь собираем крепление из двух заготовок при помощи винтов, шайб и гаек.

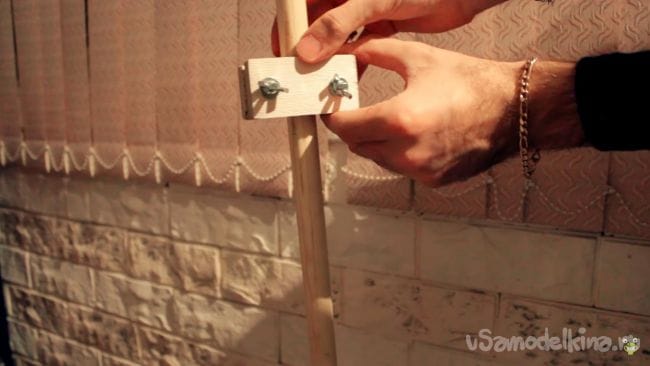

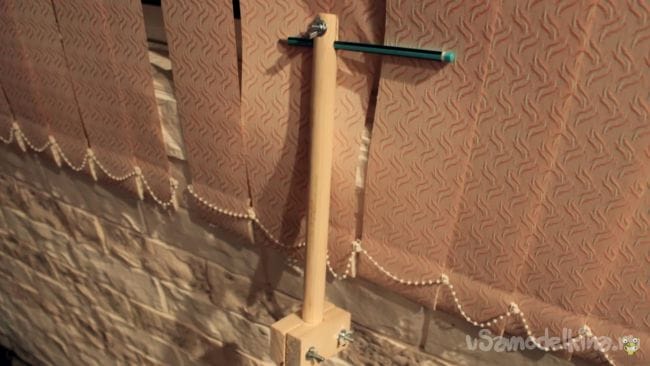

Соединяем две детали вместе, просовываем черенок в отверстие в двух брусках и закрепляем с помощью барашковых гаек.

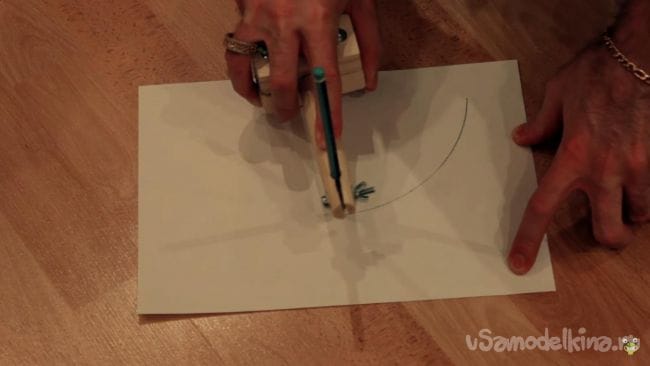

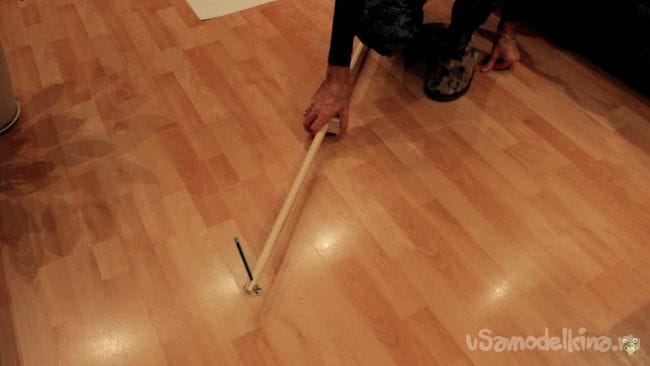

Выставив необходимый диаметр можно начертить нужную окружность диаметром вплоть до 2 метров.

В данной конструкции шуруп выступает в роли иголки циркуля, а карандаш наносит разметку.

Работать таким инструментом достаточно удобно, так как оно имеет весьма жесткую конструкцию, что не дает циркулю "съехать" с установленного диаметра, а также исключает вероятность того, что получится не окружность, а овал.
На этом у меня все, всем спасибо за внимание и творческих успехов.
