Приспособление для разметки центра детали своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать приспособление для разметки центра детали своими руками. Оно пригодится для разметки центров профильных труб, деревянных брусков и других деталей. Материалы для сборки данной самоделки легкодоступны, поэтому с этим проблем не будет.

Перед тем как перейти к прочтению статьи, предлагаю посмотреть видеоролик с полным процессом сборки приспособления, а также тестирование готовой самоделки на профильной трубе и бруске.



Для того, чтобы сделать приспособление для разметки центра детали своими руками, понадобится:
* Отрезок профильной трубы 20*20 мм
* Два подшипника с внутренним диаметром 10 мм
* Два болта М10 и гайки с шайбами того же диаметра
* Длинная гайка М8
* Две торцевые заглушки для профильной трубы
* Углошлифовальная машинка, отрезной круг
* Штангенциркуль
* Барашковая гайка М8
* Болт М8 с головкой под шестигранник
* Баллончик молотковой краски
* Токарный станок по металлу
* Защитные очки, перчатки, наушники
* Сверлильный станок, сверло по металлу 6 и 10 мм
* Сломанное сверло диаметром 4 мм
* Малярный скотч
* Кернер
* Слесарные тиски
* Шарик от подшипника

Шаг первый.
Первым делом отмеряем от профильной трубы 150 мм при помощи штангенциркуля.

Для большей точности приклеиваем малярную ленту по линии, такой способ отлично подходит при нанесении разметки на трубы, профиля и другие металлические конструкции.

Далее, придерживая рукой , отпиливаем профильную трубу по разметке при помощи углошлифовальной машинки с отрезным кругом. При работе с углошлифовальной машинкой будьте аккуратны, одевайте перчатки, наушники, а также защитные очки.

Шаг второй.
Наносим разметку под места будущих отверстий, чем точнее будет данная разметка, тем выше будет точность данного приспособления. На профильной трубе, зажатой в тисках, оставляем метки для установки подшипников, а также острия, которое будет находиться строго посередине.


Далее делаем кернение по меткам и производим сверление, для этого устанавливаем заготовку в тиски и при помощи сверлильного станка сверлим ее сначала сверлом 6 мм, а затем 10 мм. В процессе сверления добавляем техническое масло или специальную смазку, чтобы заточка сверла держалась дольше и оно не заклинивало в детали.

В итоге получается такая профильная труба с отверстиями, где центральное отверстие просверлено насквозь, а два крайних только в одной стенке.


Центральное отверстие с одной стороны имеет диаметр 10 мм, а с другой 12 мм, сделано это для установки длинной гайки.

Шаг третий.
Красим профильную трубу при помощи баллончика с молотковой краской.

Далее устанавливаем длинную гайку М8 в трехкулачковый патрон токарного станка по металлу и начинаем протачивать ее до наружного диаметра 12 мм со ступенькой на три миллиметра диаметром 10 мм.


Шаг четвертый.
Теперь вставляем готовую втулку с резьбой, сделанную ранее в центральное отверстие профильной трубы.

Далее при помощи тисков и большого шарика от подшипника развальцовываем выступающую часть втулки, чтобы она не прокручивалась в заготовке.

В итоге получается такая прочная и надежная вальцовка.

Шаг пятый.
Зажимаем болт в патрон токарного станка и протачиваем квадратное основание до диаметра 10 мм, нужно это для его посадки на подшипник.

Выглядит это примерно так.

Для центрального болта нужно сделать острие. В болте просверливаем отверстие и устанавливаем в него сломанное сверло диаметром 4 мм, после чего затачиваем его и получаем острый наконечник в основании болта. С двух граней протачиваем две гайки М12 на токарном станке, чтобы они вошли в профильную трубу.

Шаг шестой.
Все детали для инструмента готовы.

Собираем приспособление, сначала прикручиваем подшипники, подложив шайбы, а затем устанавливаем заглушки на профильную трубу , после чего вкручиваем во втулку центральный болт с барашковой гайкой. Получился вот такой полезный инструмент для мастерской.

Его острие при необходимости можно заменить на обычный карандаш для разметки деревянных деталей.

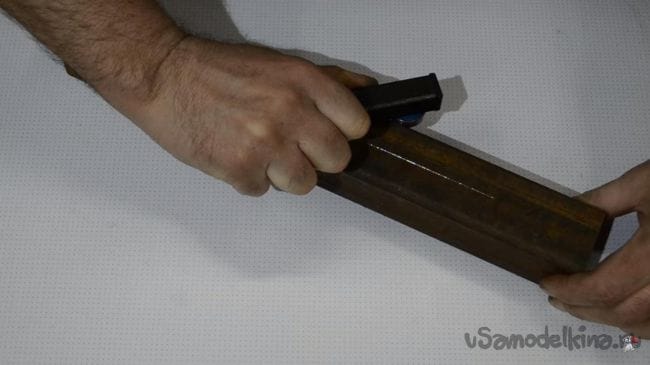

Пришло время проверить приспособление для разметки центра детали. Берем профильную трубу, в данном случае нашлась размером 50*50, устанавливаем инструмент и надавливая на него, проводим от начала до конца детали.

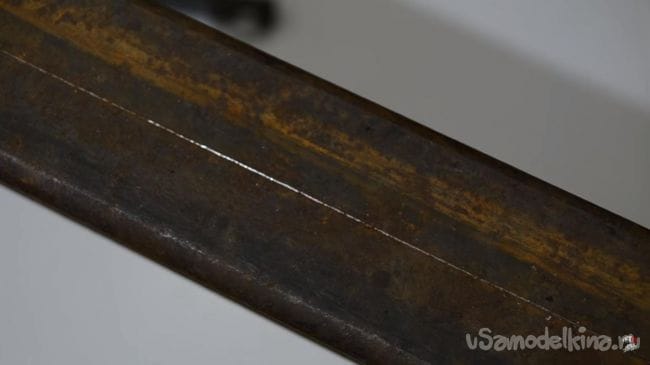

В итоге получается такая центральная линия.

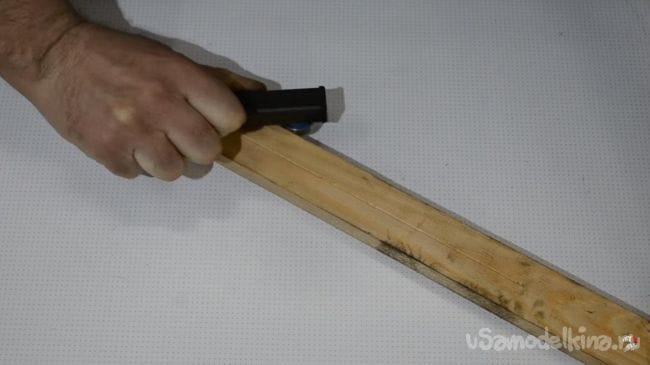

Так разметка при помощи данной самоделки выглядит на деревянном бруске.

На этом у меня все, всем спасибо за внимание и творческих успехов.
