Доработка неумного привода на кран до Умного

Видео, как оно работает

[media=https://rutube.ru/video/b4f0632ab3775b26d7c98bef508ea8bd/]

Доброго всем дня, сегодня будем достраивать Умный дом. Точнее, из неумного привода на кран будем делать умный. Собственно, именно для этого и создавался Умный дом несколько лет назад. Когда мы в очередной раз залили соседей снизу из-за сломавшегося Умного сенсорного крана, жена топнула ногой и велела мне что-нибудь придумать для предотвращения таких аварий. Первое, что пришло в голову, это применить датчики протечки. Перепробовав несколько вариантов, я понял, что делать надо на перспективу, то есть оставить возможность полной автоматизации процесса. Хотя, вдохновлённые моими исследованиями, некоторые мои знакомые остановились на простецком варианте: автономные датчики протечки при заливе водой присылают извещение в приложение на смартфон, и ты, сломя голову, мчишься домой перекрывать кран.

Нам понадобятся.

Центр Умного дома Aqara

Датчики протечки Aqara

Привод перекрытия шарового крана с ручкой

Как это сделать.

Итак, перебрав несколько вариантов, я решил построить Умный дом на основе Акары, это отпочковавшаяся от Сяоми фирма. Почему Акара? Яндекс проще, но значительно дороже. Туя мне не зашла. Дома живут две Умные колонки Маруся, а Акара легко дружится с Марусей.

На самом деле всё проще, чем кажется на первый взгляд, если подробно погрузиться в тему.

Главное – это центр Умного дома, он же хаб, он же мозг. Я купил такой тип S1 (это было давно, сейчас такой наверное не купить). Он объединяет несколько интерфейсов = каналов связи: Wi-Fi, Bluetooth, Zigbee и таким образом все устройства УД могут выходить в интернет. Также протокол Zigbee очень полезная штука: он позволяет устройствам общаться между собой в режиме экономии электричества, так что батареек типа CR-232 хватает на несколько лет, а все сценарии реализуются даже при отсутствии интернета. Когда батарейка в датчике садится, датчик шлёт на хаб информацию об этом, и в приложении появляется сообщение. Кроме того, если в Wi-Fi главное это роутер, то тут каждое устройство является и клиентом, и роутером, то есть датчики общаются друг с другом на большее расстояние, чем Wi-Fi.

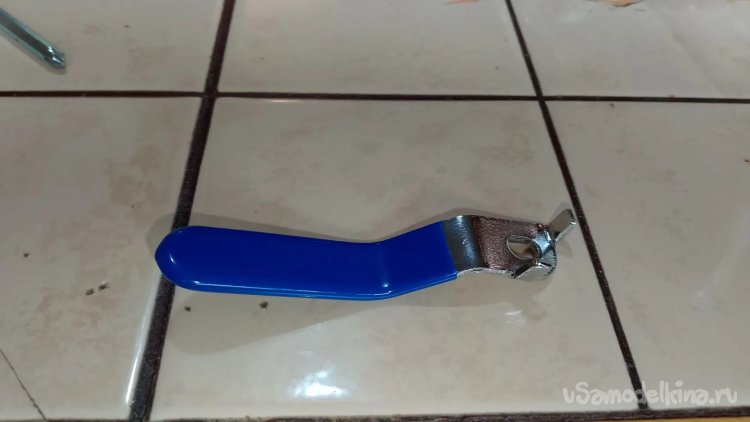

Итак, как всё это работает. Если под датчик протечки (каждому нужно придумать своё уникальное имя) попадает вода, его контакты, расположенные на дне, замыкаются, и он шлёт извещение на хаб. Хаб отрабатывает заложенный в него сценарий, в моём случае звучит сирена, приходит извещение в приложении на смартфон и перекрывается нужный кран. Но для последнего действия привод должен быть Умным, а у меня от проекта с форточкой остался неумный. Попробуем добавить ему ума с помощью Умной розетки. Их у меня по дому разбросано несколько штук, на включение телевизора, на вызов сына лампой к обеду, на включение и выключение вентилятора по температуре (лето кончилось, и именно вентиляторную розетку я решил прикрутить к проекту с водой) и так далее. Чтобы повернуть кран моим механизмом, пришлось вместо «бабочки» купить более длинную ручку. Хода этой ручки не хватило, пришлось доработать её болгаркой, отпилив лишнее. Сам привод крепится хомутом к трубе, оси вращения привода и крана надо совместить. Привод рассчитан на напряжение 24 В, но, зная китайцев, я попробовал запитать его 12 Вольтами, удалось, силы вполне хватает для перекрытия воды.

«Железо» собрано, осталось настроить программную часть, то есть придумать и расписать, кто что должен делать при каких условиях. Называется это «сценарий». Думаю, логика понятна. Пока у меня только один привод на кран, когда будут ещё (большая квартира, два стояка холодной воды и два горячей, и ещё батареи в четырёх помещениях), дополню, а сейчас распишу, как надо для двух датчиков и двух приводов. Если любой датчик протечки в ванной или туалете сработает, то:

1. Отправить уведомление в приложение
2. Включить сирену на Центре Умного дома
3. Включить привод Вода 1
4. Включить привод Вода 2

Понятно, что порядок можно поменять, всё равно всё происходит одновременно.

Теоретически можно дописать, чтобы при устранении протечки краны открывались. Но пока так поживу.

А сирену включаем потому, что все мои потопы происходили ночью, пока мы благополучно спали. И вдобавок за стеной, в соседней квартире живёт тёща, а сирена воет ого-го как. Звук сирены я сам установил, выбрал погромче, чтоб она, тёща, тоже слышала. И вдобавок на стене туалета написал телефон сантехника, если нас дома не будет, тёща позвонит, чтобы трубы перекрыли максимально быстро.

Сценарий написан, учения периодически провожу. Обнаружилась интересная, ранее непродуманная фишка. Умная розетка может только перекрыть воду, чтобы её открыть, надо устранить причину (протечку) и потянуть чеку на приводе, потом вручную вернуть рычаг в положение «открыто», женщине с ногтями это не очень просто сделать. А Умный привод после устранения протечки сам откроет воду; наверное, это круче.

На фото как раз неумный привод, зато сладкая цена

А на фото ниже умный привод. Он хоть и Туя, но его можно прикрутить к Марусе.

Смешная история про мой Умный дом. Как-то купился датчик температуры/давления/влажности. Просто захотелось, и купил. А потом стал придумывать, как его применить. Оказывается, он может принести много пользы. Летом, в жару, в паре с Умной розеткой он у меня управлял вентилятором. Температура выше +25, вентилятор включается. Опускается ниже +22 – отключается. Побаловался так немного, и жара прошла, не нужен стал этот проект. Положил датчик в холодильник, температуру там мерить. Жена спрашивает, а зачем? Действительно, а зачем? Вытащил, решил на балкон поместить, чтоб картошку не переморозить. Температура ниже нуля – мне сразу сигнал. Но до зимы далеко, а тут как назло вытяжной вентилятор в ванной сломался. И пришла в голову мысль запускать вентилятор по влажности. Ведь логично? Для понимания, какие цифры программировать на сценарий, положил его в ванную, записывать цифры нормальной влажности и повышенной. Да и забыл про это, жизнь закрутила. Однажды вскорости жена пошла в душ, минут через 10 кричит: «Караул, горячую воду отключили». Я к крану, который перекрывает горячую воду. Точно, сработал, гад. Без сообщений о протечке, просто молча. Вернул его в исходное, вода пошла, жизнь наладилась. Забыл. Но! Каждый раз, как жена шла в душ, рандомно, минут через 10, пропадала горячая вода, причём не всегда. Мой кран перекрывал. Я начал голову ломать, может, думаю, какой-нибудь выключатель вызывает скачок или импульс, и тот срабатывает? Начал ставить эксперимент, все соседние выключатели клацаю туда-сюда, минут 10 клацал, не перекрывается вода. Значит, не та причина. И тут в голове щёлкнуло. Вот как, похоже, это работает. Жена у меня любит горячий душ, в отличие от всей семьи. Датчик лежит на зеркале в ванной и при температуре +25 включает Умную розетку, которая раньше управляла вентилятором. Привод крана включен в эту розетку, он, как и положено, отрабатывает сценарий «жара», только вместо включения вентилятора перекрывает горячую воду. Долго мы с женой смеялись! Тот сценарий я отключил, и жизнь наладилась.

И, чтобы не плодить самоделки, опишу тут ещё одну небольшую, в ту же тему Умного дома.

В ванной много лет работал вентилятор для уменьшения влажности воздуха после душа. И вот он сломался. Лет ему было много, наверное, 15, так что ему простительно. В то время Умных вентиляторов не было, но всё-таки я умудрился тогда подключить его по прикольной схеме. Тогда в продаже были только вентиляторы, запускавшиеся от света, пришлось заколхозить кнопку в ванной, помылся, её нажимаешь, загорается лампочка в коробке, светит на приёмник, и вентилятор включается на программируемое время. Ну а раз сейчас есть Умный дом, то, конечно же, надо просто написать сценарий, чтоб включал вентилятор на, скажем, влажности 80%, а отключал на 70%. Попробуем так, дальше посмотрим. А сам вентилятор ещё жив; по-моему, я его снял с блока питания компьютера.

И ещё немного полезного. Есть такая тема, Мэш-роутер. Применяется для хорошего покрытия вай-фай в кривых помещениях. И вот я созрел наконец-то, купил таких пару и поставил в своей кривой квартире. Ё-моё, почему я не сделал это раньше? Теперь живу с прекрасным вай-фаем по всей квартире, включая балкон.

И по традиции, немного информации от ИИ

«Мэш‑роутер» (точнее — Mesh‑роутер) — это устройство, которое работает в составе Mesh‑системы Wi‑Fi (от англ. mesh — «сетка»).

Что это и как работает

Mesh‑система состоит из нескольких узлов (модулей/роутеров), которые вместе создают одну бесшовную Wi‑Fi‑сеть. Один модуль — главный (подключается к интернету от провайдера), остальные — спутники, расширяющие покрытие.

Главные особенности:

• Одна сеть, один пароль. В отличие от репитера, который может давать вторую сеть (например, Home и Home_EXT), Mesh‑система показывает одну сеть на всей площади.
• Бесшовный роуминг. Когда вы идёте по квартире с телефоном, устройство автоматически переключается на ближайший узел без разрыва соединения — это важно для звонков и стримов.
• Связь между узлами. Часто у модулей есть отдельный канал, чтобы они обменивались данными между собой, а не «забивали» основной Wi‑Fi для клиентов. Это снижает падение скорости при расширении сети.
• Самовосстановление и умная маршрутизация. Если один модуль отключится или сигнал станет хуже, трафик пойдёт через другие узлы.

Когда стоит выбирать Mesh

Mesh особенно полезен, если:

• квартира большая, вытянутая или дом в 2 этажа;
• есть толстые стены/перегородки, из‑за которых сигнал пропадает в дальних комнатах;
• одновременно работает много устройств (телефоны, ТВ, камеры, умный дом);
• важна стабильность (видеозвонки, онлайн‑игры, стримы).

Для небольшой квартиры (до ~50–60 м²) часто хватает одного хорошего роутера.

Виды решений

1. Готовая Mesh‑система (например, TP‑Link Deco, Xiaomi Mesh System, Mercusys Halo): комплект из 2–3 одинаковых модулей, которые из коробки работают как единая сеть.
2. Роутер с поддержкой Mesh (иногда встречается маркировка типа OneMesh, EasyMesh): можно начать с одного роутера, а потом докупить совместимые модули.
3. Точки доступа с Mesh‑режимом: подходят, если у вас уже есть хороший маршрутизатор, и вы хотите расширить сеть без замены основного устройства.

На что смотреть при выборе

• Стандарт Wi‑Fi. Wi‑Fi 6 (802.11ax) лучше держит нагрузку и много устройств, Wi‑Fi 5 (802.11ac) — более бюджетный вариант.
• Скорость и диапазоны. Двух‑ или трёхдиапазонные модели лучше распределяют нагрузку.
• Поддержка бесшовного роуминга (802.11r/k/v) — чтобы переключение между узлами было незаметным.
• Управление через приложение. Почти все современные Mesh‑системы настраиваются и мониторятся через телефон.
• Возможность докупать модули по отдельности, если покрытия базового комплекта будет мало.
