Доброго всем дня, сегодня будем чинить «умный» чайник Редмонд с выходом в Интернет. Лет ему немного, три с небольшим, и вдруг перестал включаться. В Инете про такой чайник немного информации, но тем не менее попытаемся его починить, используя общие принципы ремонта электрической техники.
Сначала немного про сам чайник и историю его приобретения. Когда сломался предыдущий, мы с женой 3 января пошли в магазин за новым. Так как 3 января немного людей покупают чайники, да и те, кто покупает, выглядят слегка помятыми (как и продавцы чайников), было время очень тщательно выбирать покупку. Расспросив менеджера по чайникам, чем они отличаются и какой бы он купил себе, я решил поставить его в тупик, спросив, а есть ли у них чайник с выходом в Интернет. Получив утвердительный ответ, конечно же мы его купили. На коробке было написано «Управляется Алисой». Этому процессу и были посвящены следующие месяцы. Всё оказалось не так просто, как казалось сначала. Чайник оказался-таки без прямого выхода в Инет, а лишь мог управляться по блютузу. Чтобы его вывести в инет, нужен шлюз, который стоит денег. Через пару недель исследований выяснилось, что вместо шлюза в его качестве можно использовать смартфон. Он по блютузу коннектится с чайником, а по вайфаю с Интернетом. Ещё через пару месяцев моих переговоров с производителями Алисы и чайника я всех их замучил, и мне наконец выдали инструкцию, как всё это связать в единый комплекс под названием «Умный дом». После раскручивания путаницы с аккаунтами и нескольких недель попыток сопряжения, когда вдруг я сказал: «Алиса, включи чайник», и он включился, я аж поверить не смог, что всё получилось.
И вот это чудо техники отказалось включаться даже с кнопки. Начинаем ремонт.
Нам понадобится: отвёртка, нож, тестер
Будем последовательно искать, где пропадает электричество. Разбираем чайник.

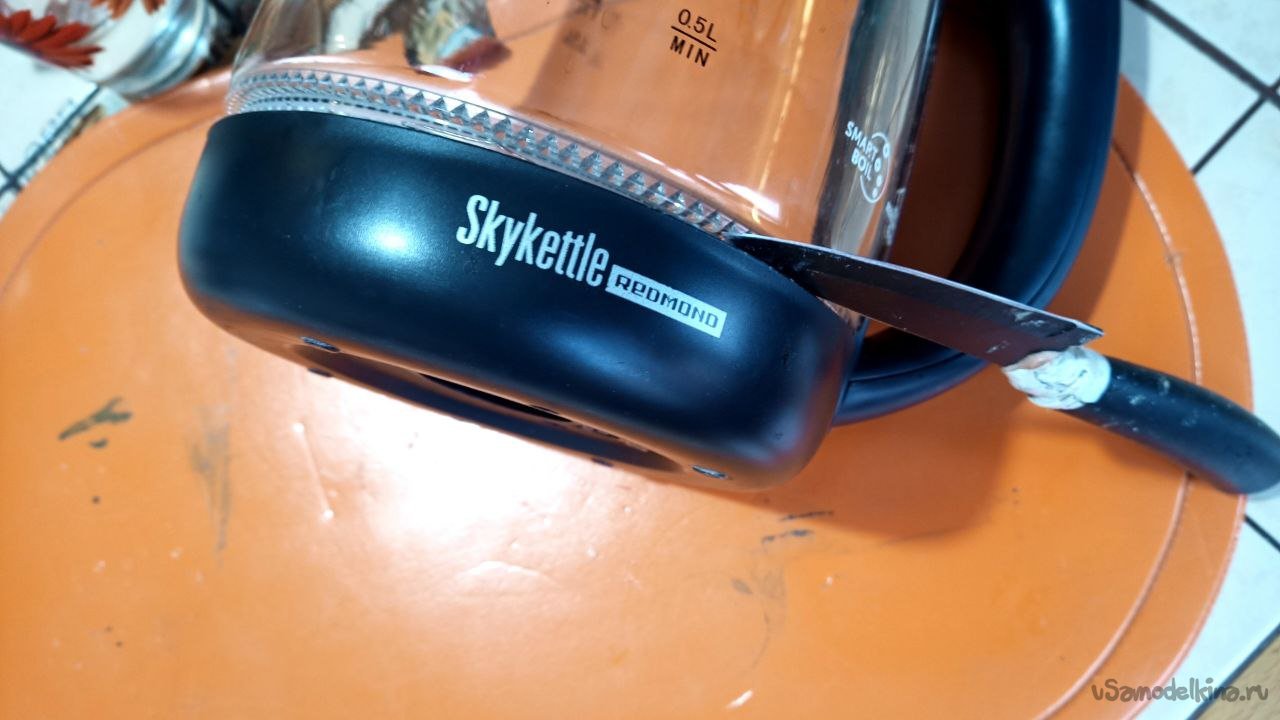

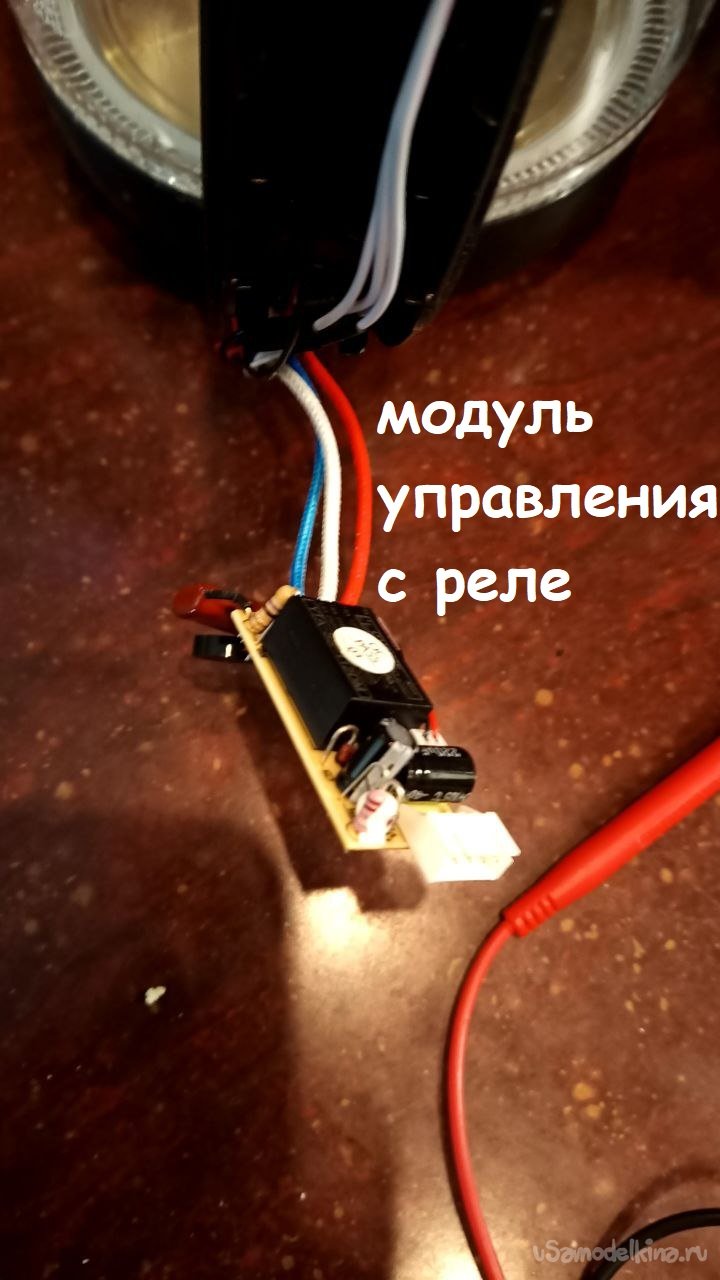

Откручиваем 3 самореза на дне, потом подцепляем ножом,и, пошевеливая его в плоскости зажимов, продвигаем вдоль корпуса, и постепенно низ отделяется от верха. Когда появится возможность немного отделить ручку, откручиваем два самореза, которые последние держат основание. Отделяем ручку целиком. Появляется доступ к электронной схеме. Очевидно, что чип и Bluetooth-модуль сопряжены с силовым реле и термодатчиком (да-да, чайник умеет греть воду до заданной температуры). На коленке ставим чайник на основание, включаем кнопку и меряем напряжение на электронной схеме. Его ровно ноль, поэтому постепенно ищем место, где оно пропадает, продвигаясь к его началу. Для начала все разъёмчики тудым-сюдымим, вдруг что где окислилось. Не помогает. На плате управления находим силовые провода. Синий и красный это входящие 220 В, синий напрямую идёт на ТЭН, а красный через плату управления коммутирует напряжение на белый, который подключен к второму полюсу ТЭНа.
На пантографе (назовём его так по аналогии с трамваем, а так просто токосъёмник) напряжение передаётся по центральному электроду и по ближайшему медному цилиндру.

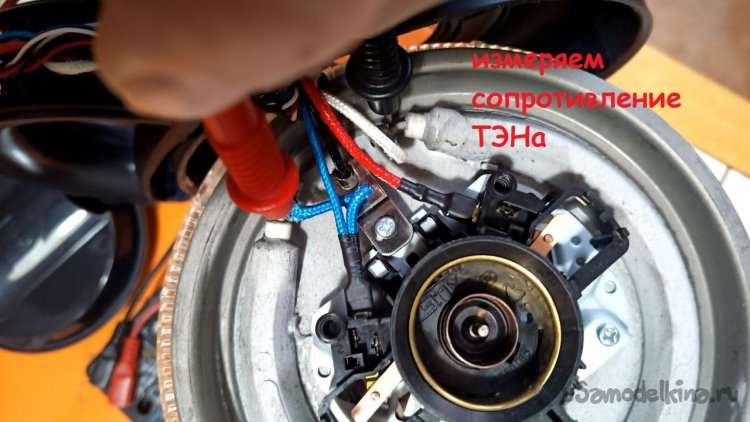

Раз уж мы тут, меряем сопротивление ТЭНа, 28 Ом. Вычисляем, получаем 1,7 кВт, похоже на правду, значит ТЭН целый.
Меряем напряжение на подставке, 220 В в наличии. Подозрение падает на пантограф, он достаточно сложно устроен. Внутри подпружиненные размыкатели и в нуле, и в фазе. Используя предыдущий опыт ремонта силовой домашней техники, сначала наждачкой-нулёвкой шкурим все контактные группы. Эффект нулевой. Тогда подгибаем пружинки. Эффект тоже нулевой.

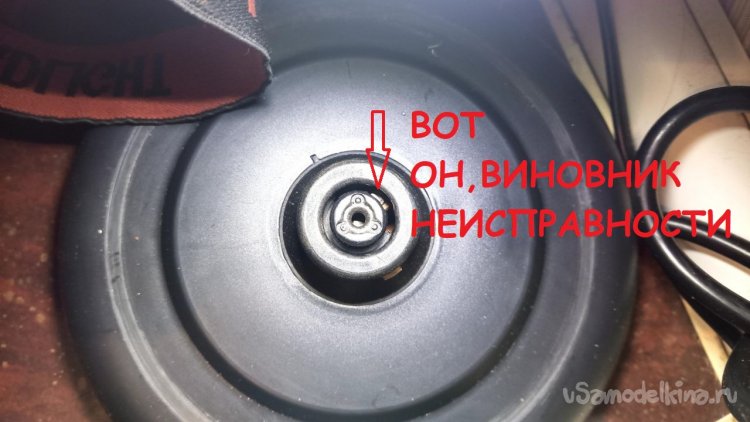

Теперь будем измерять Омы, искать, где пропадает контакт. Выяснилось, что в надетом состоянии чайника нет контакта вилки на втором контактном цилиндре (на центральном есть). Методом визуализации замечаем, что маленький пантограф из подставки , похоже, не достаёт до второго цилиндра на чайнике, потому и нет контакта. Этот пантограф по сути медная пружинка с контактной площадкой. Её и разгибаем, чтобы амплитуда вылета обеспечивала надёжный контакт с цилиндром. Проверяем, собираем, всё работает. Чайник починен.
Путь был долгим, но:
- Чайник работает
- Попутно мы рассмотрели почти всё, что могло сломаться в этом устройстве
- Интересно провели время в поисках неисправности
Виновник найден
