Желание немного упростить быт привело к покупке электрочайника. Выбрал чайник из нержавейки российской торговой марки REDMOND. Отработал электрочайник более десяти лет. Недавно начал глючить, где-то пропадает контакт. Включишь, не светится индикация, чуть повернешь, работает. Вроде все понятно, плохой контакт соединения чайника с подставкой. Неприятно, но сильно не напрягает. Спустя пару дней простой поворот перестал помогать, приходится чайник несколько раз включать-выключать. Значит, все же плохой контакт в основном выключателе. Но для профилактики необходимо будет почистить все контакты.

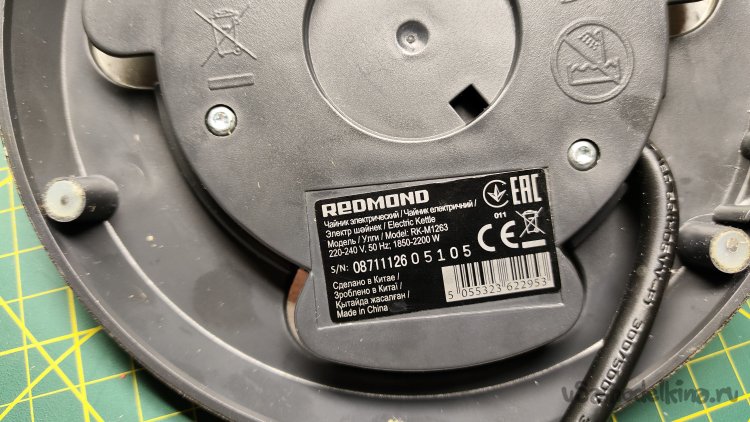

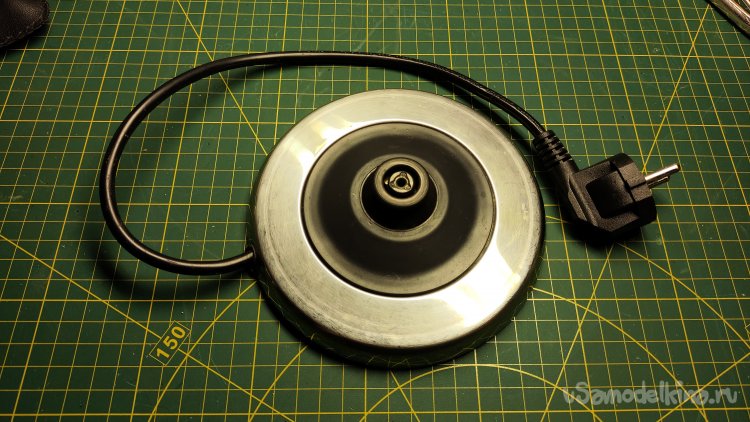

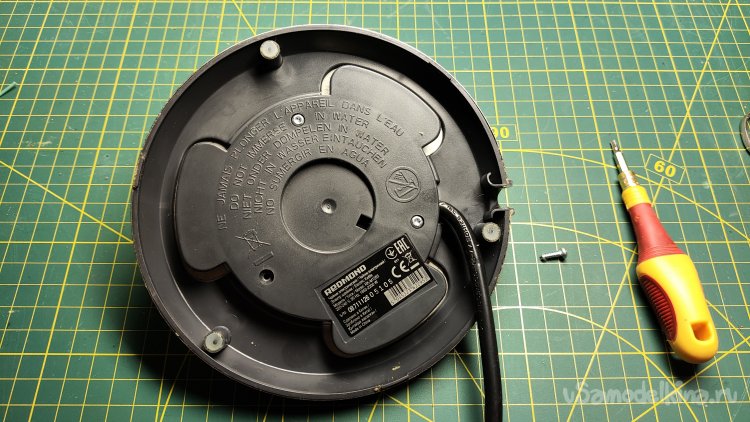

Первым делом займусь подставкой. Выкручиваю саморезы.

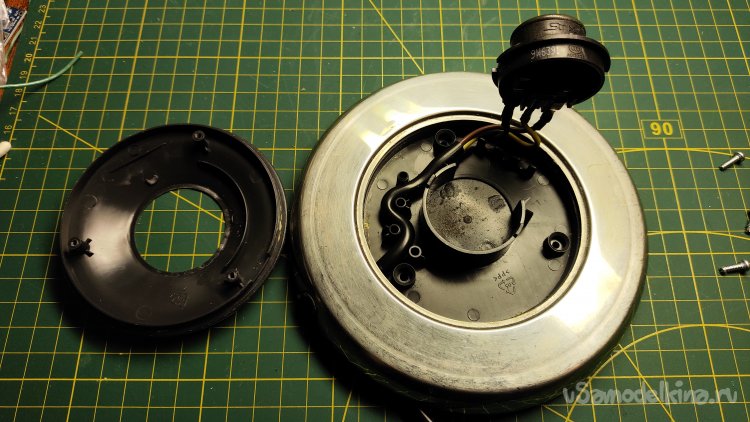

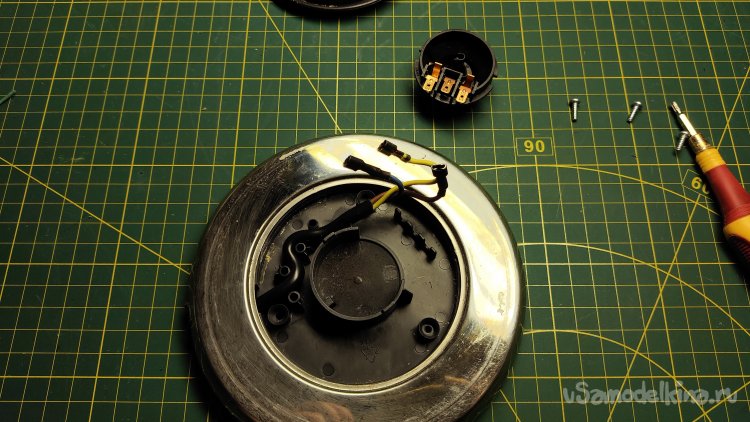

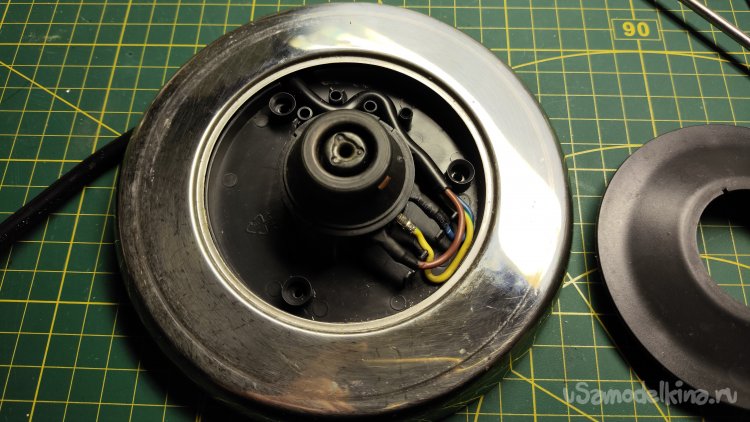

Снимаю колпак фиксирующий разъем, извлекаю разъем из подставки.
Конструкция очень нравится, на разъеме съемные контакты и сам разъем очень легко разбирается для чистки.

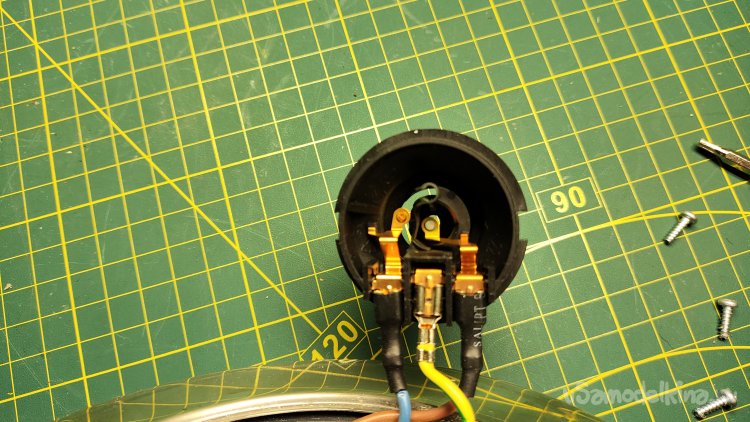

Отсоединяю разъем.

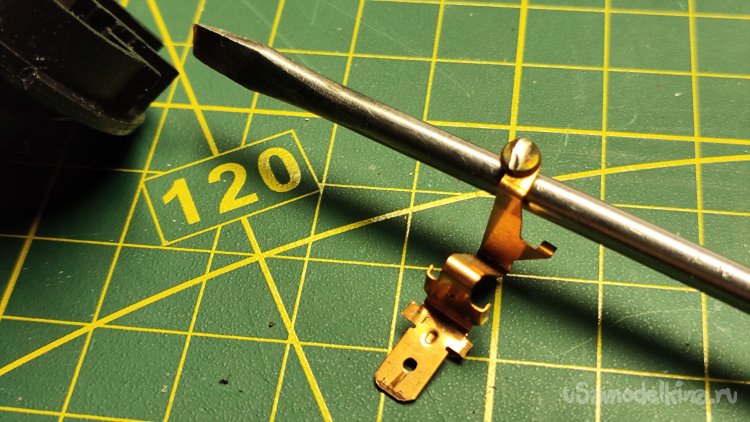

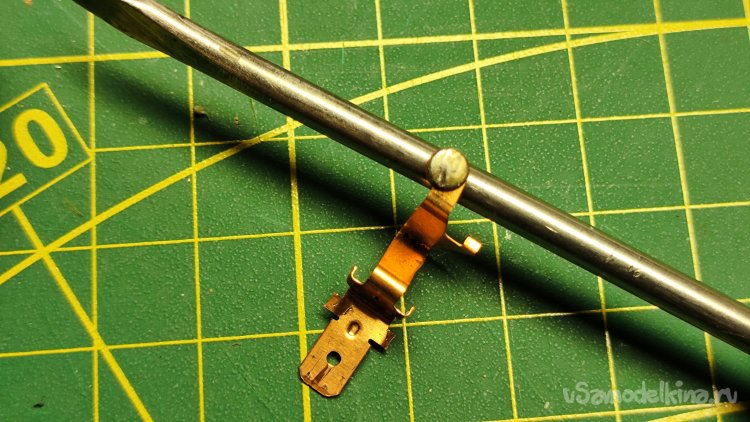

Поддел отверткой и вытащил центральный контакт. Состояние его вполне хорошее, небольшой износ.

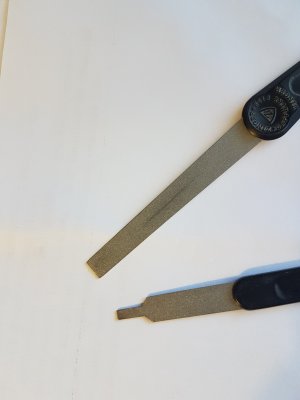

Аккуратно почистил контакт мелкозернистой наждачной бумагой. След очищенного контакта на бумаге черный, контакт посеребрен.

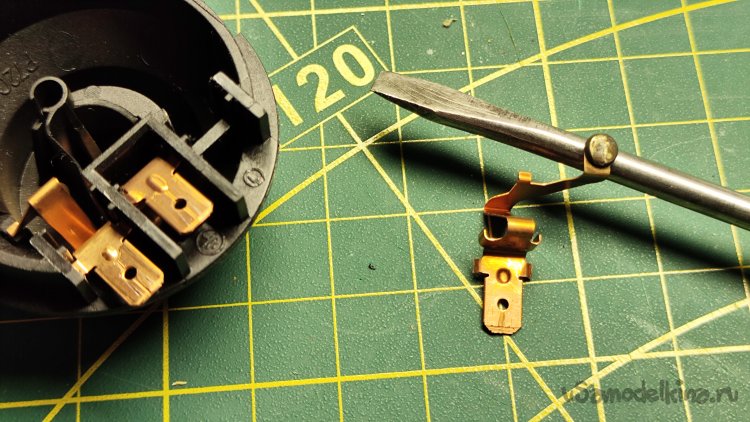

Вытащил второй питающий контакт. На нем виден пропил, контакт немного грязный.

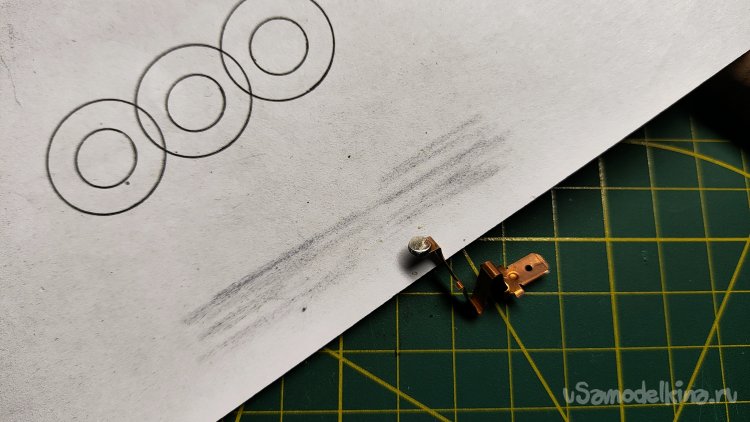

Почистил контакт, просто потерев его о бумагу. Результат:
Собираю подставку. Подключаю контакты и устанавливаю разъем на место.
Подставка готова.

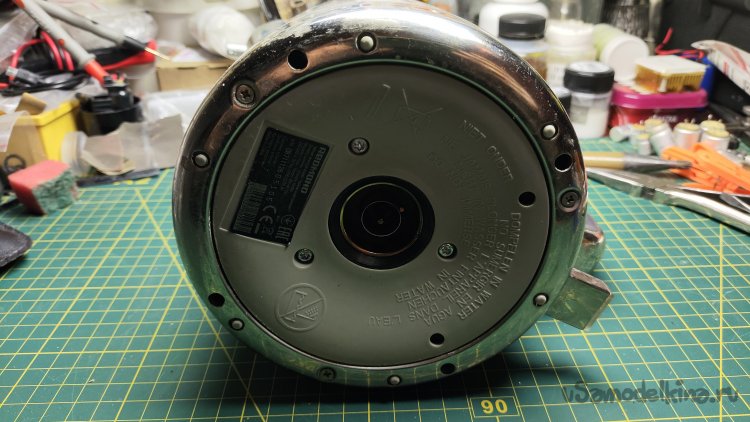

Следующий сам чайник. Немного не понятно, какими именно саморезами прикручено дно.

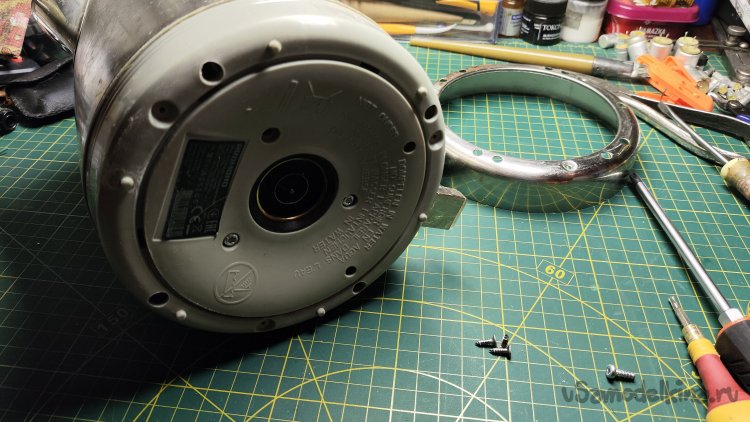

Выкрутил крестовые саморезы, снялся декоративный колпак.

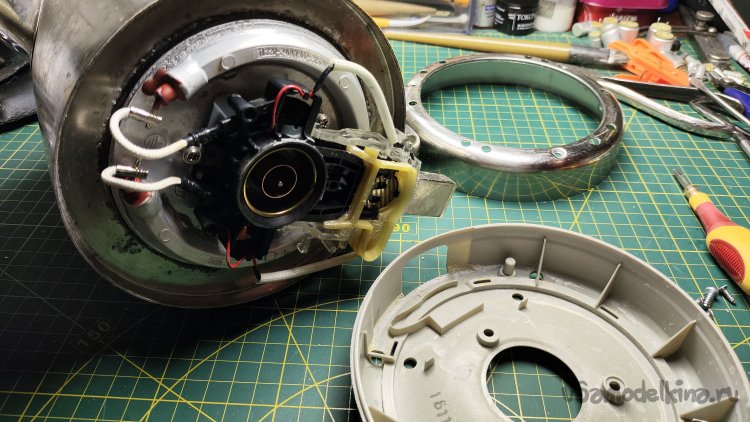

Все понятно, выкручиваю оставшиеся саморезы, снимаю дно.

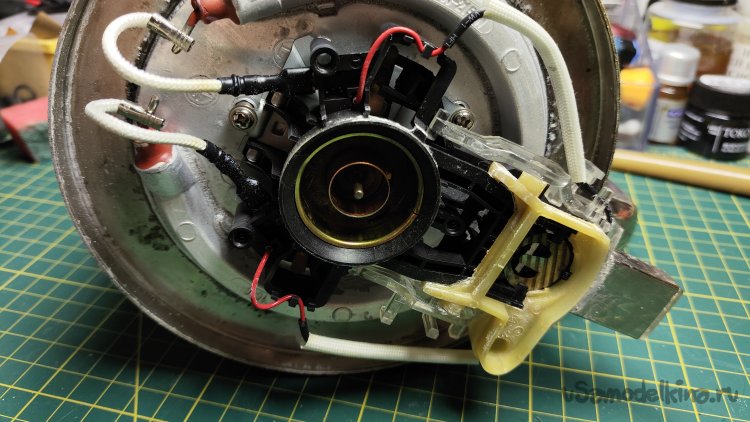

Такой большой и сложный выключатель мне еще не попадался. В дешевых чайниках все намного проще, правда и служат они не очень долго.

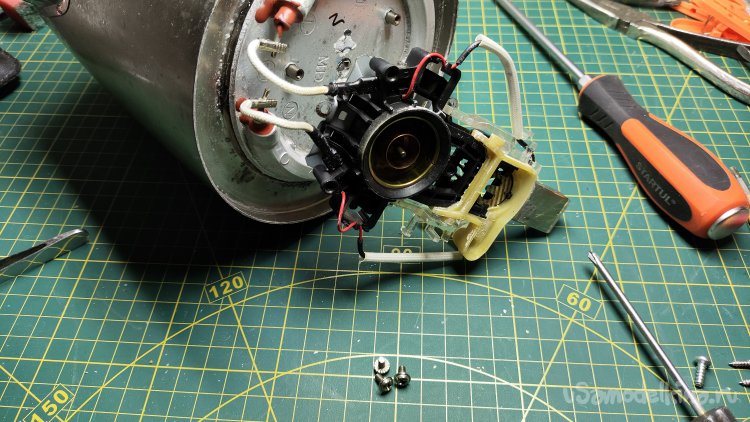

Для чистки выключатель необходимо снять. Откручиваю три винта, снимаю выключатель.

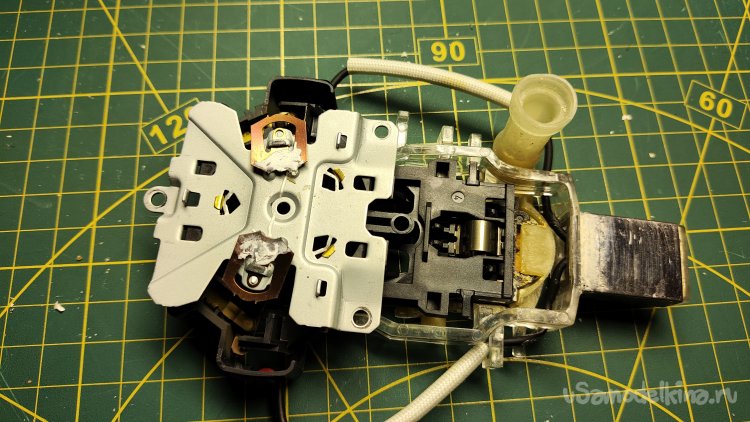

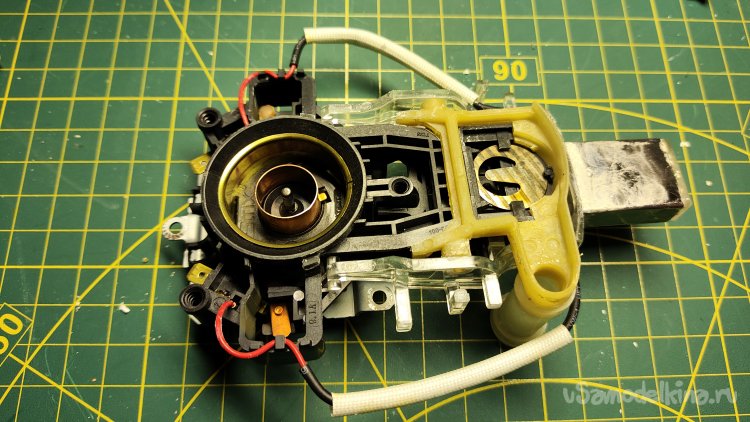

Рассмотрим, как устроен выключатель сверху. Слева видны две биметаллические пластины защитного отключения при перегреве нагревателя. Такое случается, когда чайник по той или иной причине не отключается основным выключателем и выкипает вся вода.
Рассмотрим, как выключатель устроен снизу. Справа видна биметаллическая пластина, которая выключает чайник, когда он закипает. В этой модели электрочайника при закипании воды пар из верхней части по внутренней трубке поступает вниз , через небольшой силиконовый соединитель подается к камере с биметаллической пластиной. Центральная часть пластины при нагреве выгибается в обратную сторону и давит на рычаг выключателя, вызывая его выключение.

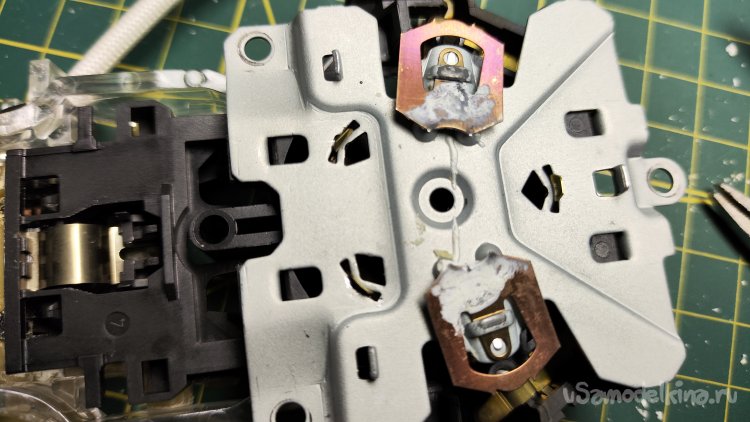

Необходимо почистить контакты выключателя, но чтобы к ним добраться, необходимо снять верхнюю пластину, перекрывающую доступ к контактам. Отгибаю усики фиксирующие пластину, по паре с одной и другой стороны. Для работы использую медицинский зажим.
Отгибаю усики кольца контакта заземления.

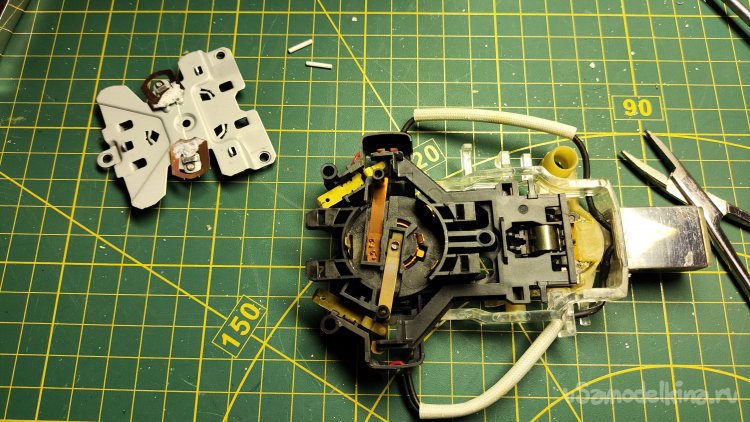

Снимаю пластину, вытаскиваю белые стержни толкателей биметаллических пластин, чтобы не потерять их в процессе чистки контактов.

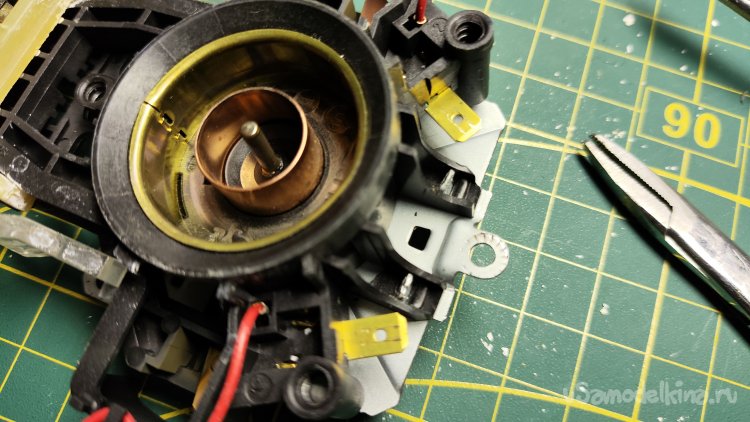

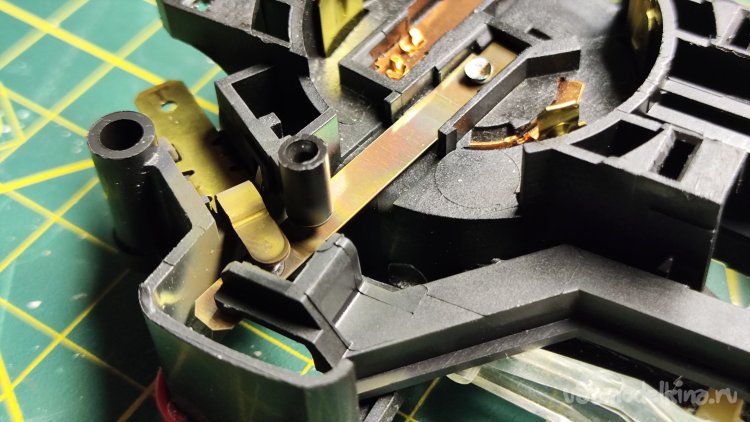

А вот и сами контакты выключателя. Первый контакт:

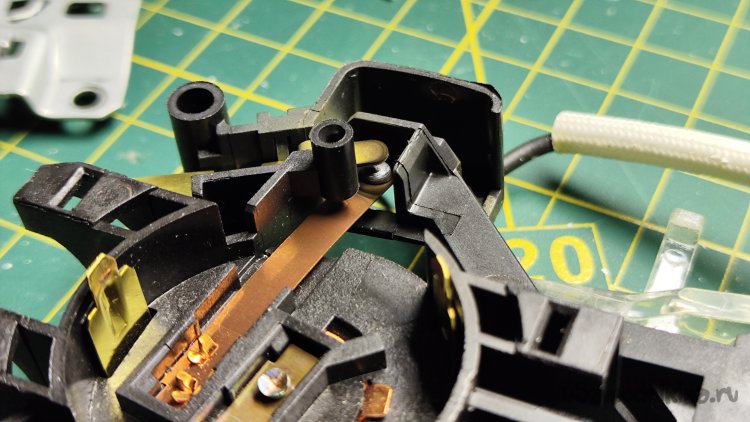

Второй контакт:
Для чистки опять применяю мелкозернистую наждачную бумагу, ничем другим туда не подлезть. Просовывал бумагу одной стороной, включал выключатель, чистил. Затем просовывал другой стороной. Та же операция со вторым контактом. Проверил мультиметром надежность контакта при включении. Один из контактов пришлось дополнительно чистить. Сборка в обратной последовательности. Много времени потратил, устанавливая обратно кольцевой контакт заземления, усики не хотели попадать в пластину. Но все получилось. Подключил к выключателю провода нагревателя.

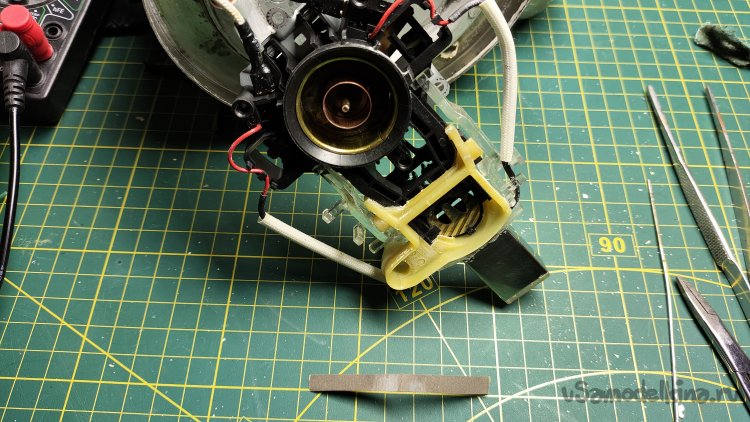

Устанавливаю выключатель на место. Собираю чайник и проверяю его работу. Все прекрасно работает. Профилактический ремонт закончен.
