Доброго всем времени суток, сегодня будем делать «Умный балкон». Я тут увлёкся идеей построения Умного дома на основе Алисы, в какой-то степени даже успешно, и пришла идея автоматизировать мои походы на балкон. Как правило, я туда хожу на перекур, поэтому в холодное время года я там произвожу следующую последовательность действий: 1. Закрываю раздвижное окно, оставленное ранее открытым для проветривания. 2. Включаю музыку на Алисе-колонке голосовой командой (кстати, в -15 градусов она ещё работает, дальше не проверял, холодно). 2. Включаю вентилятор для удаления дыма и частично пепла (если стряхивать пепел в непосредственной близости от вентилятора). 3. Включаю свет. 4. Сажусь на диванчик и перекуриваю. 4. Отключаю вентилятор, свет, открываю окно для проветривания и покидаю балкон (точнее, это всё-таки лоджия).
Первая идея была сделать максимальную автоматизацию всех этих процессов, с помощью Алисы. Поразмышлял и понял, что купить все эти умные датчики и потом настраивать нецелесообразно, можно построить систему гораздо проще и надёжнее. Кроме того, надо перед перекуром Алисе говорить фразу: «Алиса, я на балконе», а после «Алиса, я покурил».
Вторая идея: так пусть всё будет работать проще и само собой. Объёмный датчик «засекает» моё появление на балконе и включает музыку, свет и вентилятор, а после моего ухода минут 5 погоняет для проветривания и потом всё выключит.
Нам понадобятся:
Автомагнитола
Акустическая колонка
Объёмный датчик с настройкой времени отключения
Блок питания 12 В 2 А
Блок питания 12 В 0,2 А
Вентилятор от компьютера
Обрезок светодиодной ленты
Держатель для смартфона с беспроводной зарядкой (Qi)
Ножовка по металлу

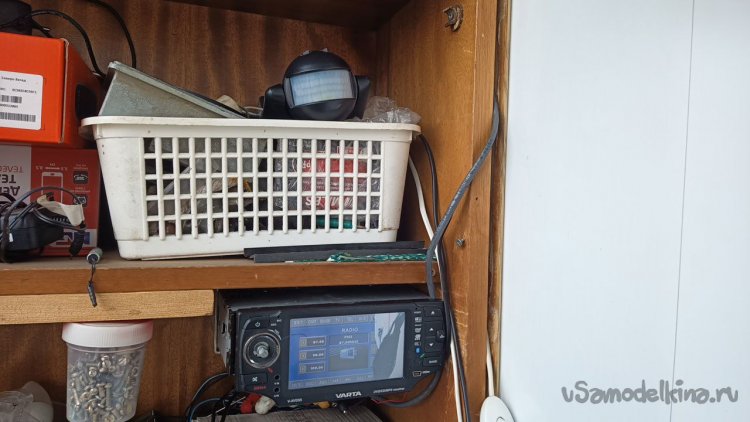

Для реализации этой идеи достаём из антресоли старую автомагнитолу и объёмный датчик. Но у этой Варты оказались нестандартные разъёмы для подключения. Поскольку переходники давно потерялись, следуем моему принципу «используй то, что под рукою, и не ищи себе другое». Из старого блока питания от персонального компьютера отрезаем разъём питания и с помощью ножовки по металлу делаем однопиновые разъёмчики для питания и колонок. Собираем стенд на столе, включаем, и тут понимаем, что у магнитолы есть сигнальный контакт, на который надо подавать +12 В с замка зажигания. Можно, конечно, и туда, и сюда подавать + 12 В одним блоком питания, но сбросятся настройки магнитолы. Поэтому пойдём на хитрость: один БП с малым током запускаем на магнитолу через просто розетку (это не даст сброситься настройкам), а БП с током 2 А через розетку-тройник через объёмный датчик. Думаю, логика понятна. И как бонус, я совсем забыл, что эта магнитола с ДВД, то есть можно и киношку на балконе посмотреть, если будет желание. Само собой, юсб для флешки тоже имеется. Для крепления автомагнитолы надо сделать кронштейны, по которым она, как по рельсам, вдвигается в шкаф. Для того, чтобы соединения проводков надёжно держались, используем пластиковые стяжки и прикрепляем все провода в один шлейф.
Возник соблазн сделать Умный балкон на датчике подешевле (такой тоже нашёлся на антресоли), но у него логика попроще: движ идёт – он включается, движа нет – выключается. Так что пришлось бы обязательно ёрзать и шевелиться, чтобы музыка и свет не отключались (как у меня в туалете свет). Поэтому от дешёвого датчика пришлось отказаться, сейчас на том, что установлен, я поставил задержку отключения 5 минут, вполне хватает.
И найденный обрезок светодиодной ленты тоже пригодился. Я его приклеил двухсторонним скотчем из его же комплекта к нижней части подоконника, в результате получилась неяркая мягкая голубоватая подсветка, чтобы мимо пепельницы не промахнуться.
Вентилятор от компьютера. Чтобы он выполнял свои функции, пришлось переделать стекло в форточке, сделать его сдвижным, из двух частей. Летний вариант как на фото, а зимой микрофорточку надо закрывать.
И вишенка на торте – беспроводная зарядка. Вообще-то она автомобильная, но хрупкий пластик сломался, а на балконе вполне себе прижилась с небольшой модернизацией. Работает просто (если в смартфоне есть такая функция): телефон туда кинул – он заряжается и не выпадает. К вечеру, когда обычно у большинства пользователей смартфонов они разряжаются, оказалось, очень полезная функция.
В общем, всё задуманное работает, будем тестировать.
