Доброго всем дня, а сегодня мы попробуем сделать описание моего Умного Дома и, самое главное, прикрутим к Умному Дому реле времени (таймер) для управления телевизором голосом с помощью Маруси. Несколько лет мы с моей семьёй кропотливо затачивали нашу квартиру под наши потребности. Потребности росли вместе с детьми, потом появилась умная колонка Алиса, нам её дали напрокат. Когда внук подрос, Алису забрали внуку на растерзание. Потом появилась Маруся, по мере её применения и исследования возникло понимание, что одной капсулы не хватает, пришлось купить ещё одну. Возможно, придётся ещё приобрести. Смешно, но этот самый, на мой взгляд, продвинутый ассистент-говорун с появлением капсулы Мини самый дешёвый из всех на просторах России. Я купил обе колонки на Авито, 1800 и 1500 руб за штуку. Обе новые, в упаковке, не приросли к новым хозяевам, им их подарили. Если половить момент, наверное, 1500 красная цена, но мне хотелось здесь и сразу и недалеко.
Итак, чем у нас занимаются Маруси.
В спальне.
Включает-выключает телевизор, управляет интерактивным телевидением Винк от Ростелекома. Тут полный спектр голосовых возможностей: включить нужный канал, сделать звук погромче, найти и включить фильм из коллекции. Поставить телевизор на паузу и даже выключить его через двадцать минут, когда засыпающий пользователь уже не может дотянуться до пульта и даже отдать голосовую команду на выключение.
Включает-выключает Умную светодиодную люстру, делает её свет ярче-теплее-желтее. Аналогично телевизору, Маруся может выключить люстру через, скажем, двадцать минут. Или включить люстру в девять утра. Такая же фишка возможна с телевизором, то есть в принципе будильник уже не нужен. Прошу заметить, это всё можно делать голосом, не тыкая кнопки.
Мониторит состояние датчиков протечки (собственно, с этого и начался наш Умный Дом, после нескольких затоплений соседей снизу) в нашей квартире и в квартире тёщи (она живёт через стену). Строго говоря, это делает не Маруся, а умный хаб от Акара (Aqara), который управляет всей умной хераборой посредством вай-фай (Wi-Fi) и зиг-би (Zigbee). Последнее, это такой экономичный с точки зрения энергопотребления протокол связи, его всё чаще используют умные приборы. Из-за низкого энергопотребления батарейки в беспроводных датчиках протечки можно не менять годами (говорят, я пока не проверял). Кроме того, сеть на этом протоколе образуется не как у роутера (он один раздаёт Интернет всем клиентам), а каждое Zigbee-устройство может транслировать сеть дальше, как бы выступая в роли роутера. Таким образом, дальность действия сети увеличивается. Да, скорость передачи данных мала по сравнению с вай-фай, но для Умных вещей этого и не требуется.
Раньше в нашем доме ещё жил Умный смеситель, то есть сенсорный, как в торговых центрах. Руки поднёс – вода пошла, убрал – остановилась. Но однажды ночью что-то с ним пошло не так, и мы залили шесть этажей под нами. С этого, собственно, и началась вся наша история про Умный Дом. Жена сказала, раз ты инженер, придумай что-нибудь от потопов, а то перед соседями неудобно. Пришлось придумывать, точнее, выбирать из того, что другие придумали. Начали с проводных датчиков затопления. Разочаровались.

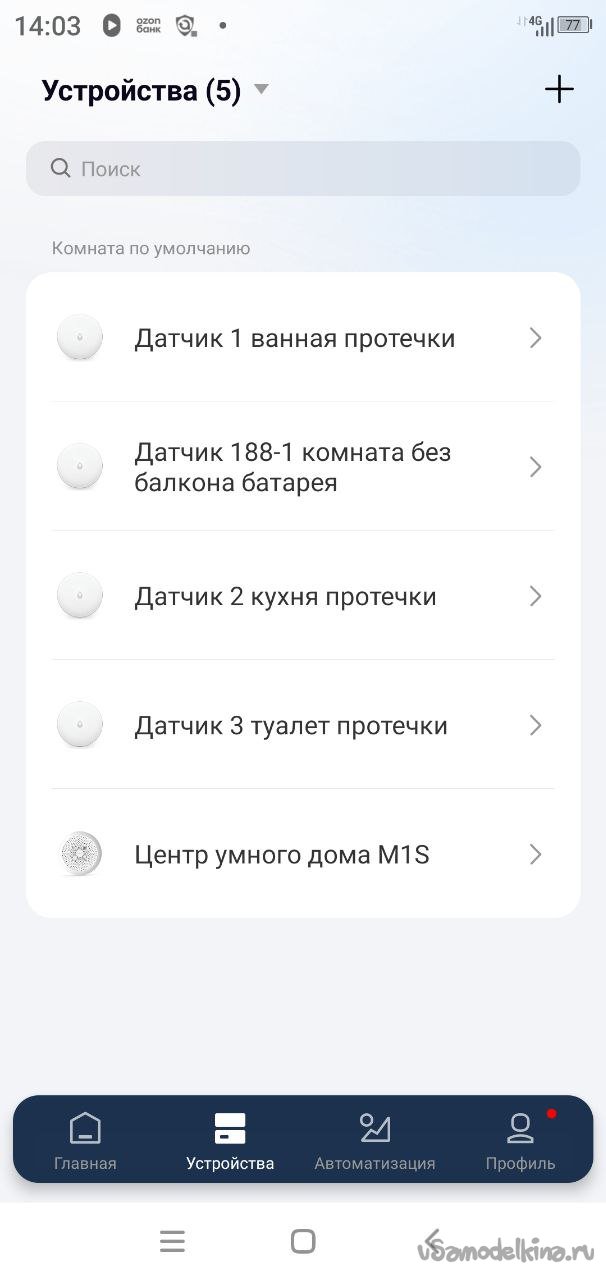

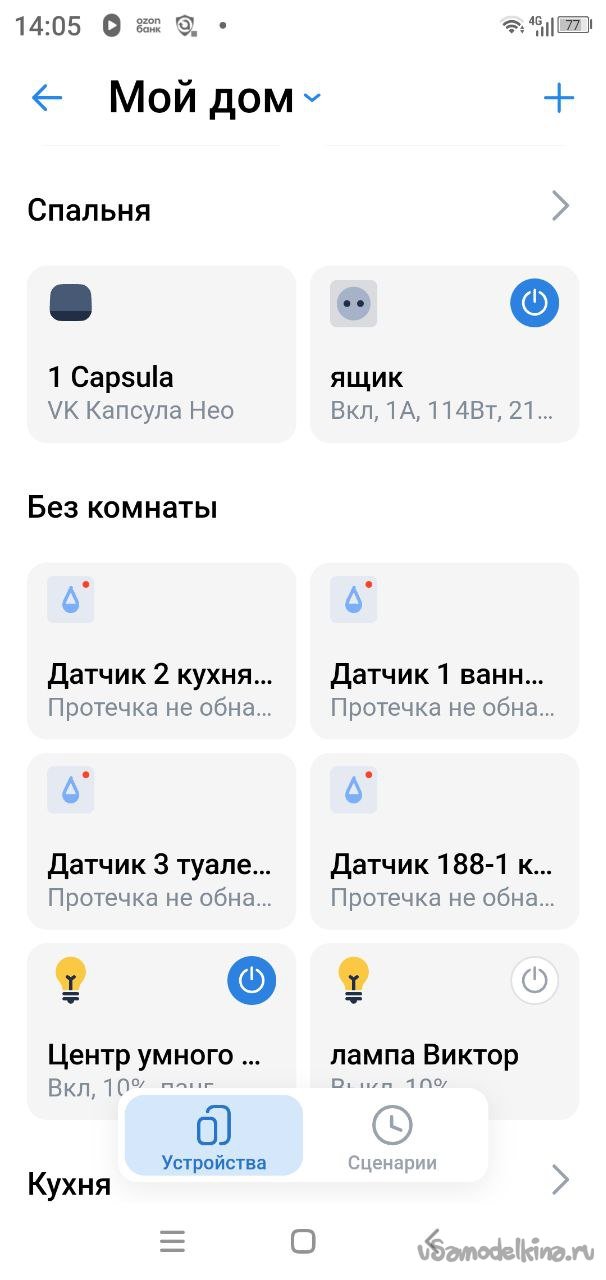

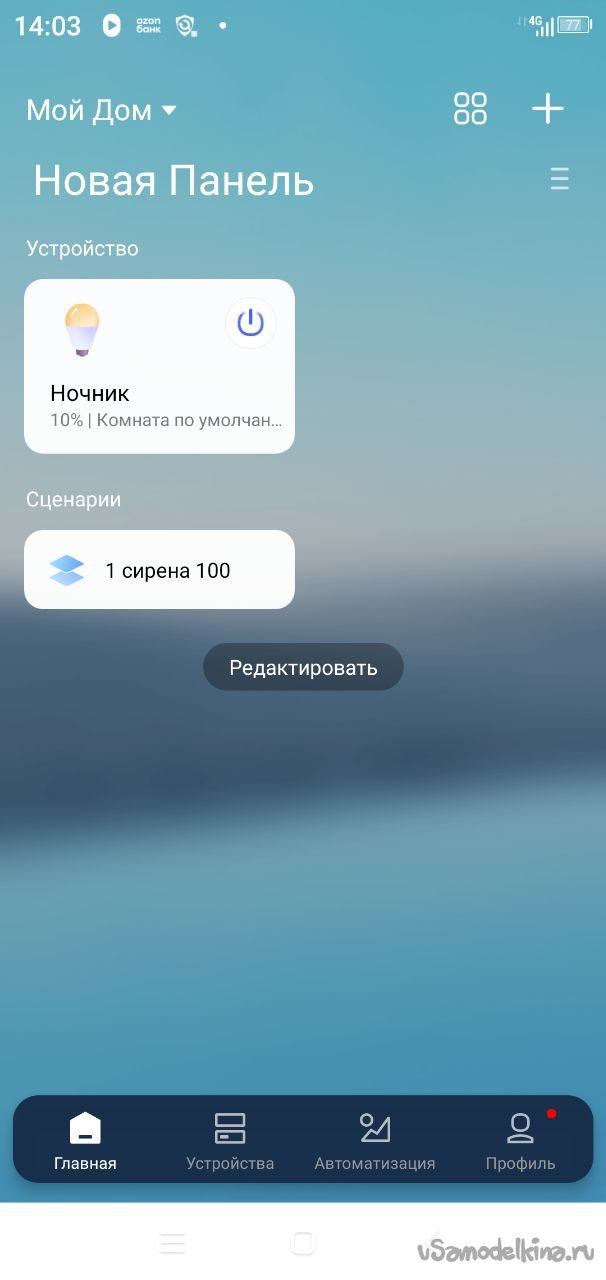

Немного теории. Многие производители делают такое (Умный Дом), но не надо бояться разнообразия. В Сети много полезной информации, и там как раз и сформировался базис моего Умного Дома. Как основа хаб Акара, он называется Центр умного дома M1S. В него прописаны те датчики Акара, которые мне нужны (пока только протечки, всего можно подключить 32 разных датчика, но это неточно). Естественно, можно докупать датчики. Прописывать их в Умный Дом очень просто, на хабе есть кнопка, её нажать и потом нажать кнопку на датчике. И этот датчик сразу появляется в панели управления Умным Домом. Далее для удобства устанавливаем приложение Маруся, и там в разделе Умный Дом интегрируем УД от Акары. Всё просто, датчики тут же прописываются в Марусином Умном доме. Если умное устройство от другого производителя, потом в Марусе надо его указать, и оно автоматически подтянется к Марусе в УД.
В начале проекта мне казалось, что все датчики и устройства должны быть одного производителя, к счастью, оказалось, что это не так. И дальше я стал покупать специально Умные розетки и Умные лампы разных фирм, чтобы приобретать опыт по их «прикручиванию» к Марусе. Вдоволь наигравшись и поняв, что все они одинаковые при разных ценах, я стал покупать самые дешёвые. И тут моей жене пришла в голову мысль купить новую красивую люстру. Естественно, я ей предложил «объединить бренды» и сказал, что готов проспонсировать ей новую люстру, если она будет Умной. Жена согласилась, и я начал поиск люстр. Как много нового я узнал. Оказывается, современные люстры бывают с встроенной блютуз-колонкой, и даже с вентилятором. Про ум я молчу, это само собой. Но, к сожалению, сочетания «умная-красивая-с блю туз и вентилятором» не нашлось, пришлось купить просто умную и красивую. Сразу скажу, первая попытка была неудачной. По описаниям первая люстра должна была ярко осветить чуть ли не Кремль. Цифры Люменов и других характеристик зашкаливали, а на деле оказалось, что она светит тускло. Зато цена 3650 руб понравилась. Пришлось её поменять на помощнее, за 5900 руб, но зато это люстра мечты. Она реально очень ярко светит на наши 25 квадратных метров и легко управляется голосом через Марусю.
Как человеку любознательному, мне стало интересно, что ещё Умного бывает и как это можно применить в нашей квартире.
Умные розетки. Пожалуй, самое полезное из этой грядки. Первое, что просится в голову, это такое поставить на ту розетку, в которую включается утюг. В самом деле, в Марусе всегда можно посмотреть, включена ли она, ток потребления и можно её выключить из любого места планеты, где есть Интернет. Подчеркну, что необязательна Умная капсула Маруся или большая колонка, можно всё делать просто в приложении. Кофеварка. По-моему, это вау-эффект, голосом включить кофеварку. Но, к сожалению, перед этим кто-то её должен заправить водой и молотым кофе. Телевизор. Не знаю, получится ли современный телик включить Умной розеткой, но мой доисторический получилось. Он при выключении из розетки запоминает своё состояние, а при включении обратно в него же и включается. Но не всё пошло по плану, он-то включается по команде «Маруся, включи ящик», но источником сигнала ставит антенный кабель, а не AV-вход, который нужен для показа интерактивного телевидения через приставку. Очень большая оказалась проблема. Конечно, можно на пульте выбрать нужный источник, но это не наш путь, всё должно делаться голосом. Поковырявшись в Сети, была найдена очень интересная информация: у таких телевизоров, если подать на 8 (восьмой) пин СКАРТа постоянное напряжение от 9 до 12 В, телик переключается на нужный нам вход AV. Я проверил, работает. Сторонний блок питания и выключатель (его надо выключить/включить через 13-15 секунд, точнее, когда на экране появится изображение) пока решили мой вопрос, а дальше чего-нибудь придумаем.
В коридоре есть блок розеток для сушильного коврика и зарядки самоката, и то, и другое потенциально тревожно оставлять включенным надолго. Наверное, следующая Умная розетка будет управлять именно тем блоком, а команда будет звучать так: «Маруся, включи сушилку».

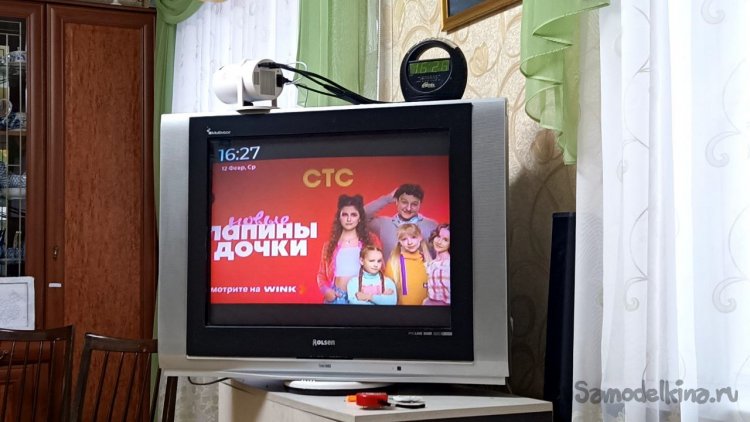

Всё проверено, работает, но не по идеальному варианту. Оказалось, чтобы включить Марусей телевизор посредством Умной розетки, мало сказать фразу «Маруся, включи ящик». (Отдельный вопрос, почему ящик, а не телик, или телевизор. Сначала так и сделал, но в пятидесяти процентов Маруся путала телик и телевизор с ТВ-приставкой и включала/выключала именно её, а не сам телевизор. Так что пришлось переобозвать телик в ящик). Итак, говорю: «Маруся, включи ящик». Телевизор включается, но источником служит кабель, и мы видим шуршашее помехами аналоговое телевидение, что совсем не наша цель. Наша цель – цифровое ТВ Винк с возможностью просмотра архива, паузой и громадной коллекцией фильмов, сериалов, блогов и так далее. Чтобы перейти на вход AV, куда включена приставка, надо на пульте ТВ выбрать нужный вход. Но, блин, я же строю Умный Дом, какой пульт в этом раскладе? Всё должно управляться голосом. Стремимся к этому!
Включаем мозг. Исходные данные: телевизор запускается секунд двенадцать, включается на антенный вход. После этого надо подать 9-12 В на восьмой пин СКАРТа и держать там это напряжение всегда, иначе телик тут же снова уходит в кабель. Эксперимент показал, что одновременное включение ТВ и подача напряжения на СКАРТ не срабатывает, надо подать его позже через 13 секунд (проверено). Поразмышляв, делаем вывод, что с этим справится таймер.

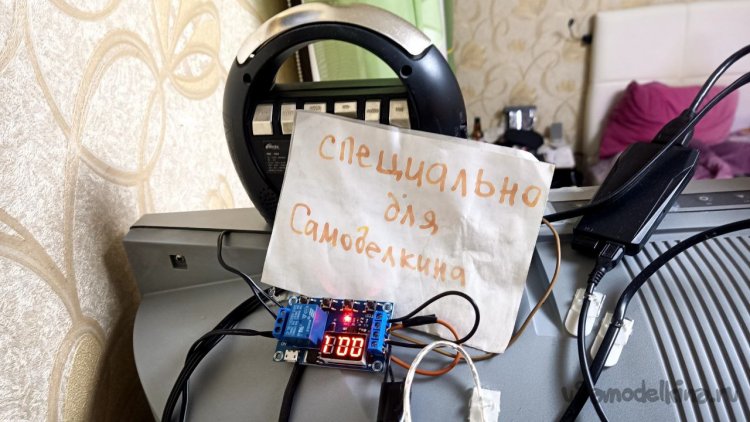

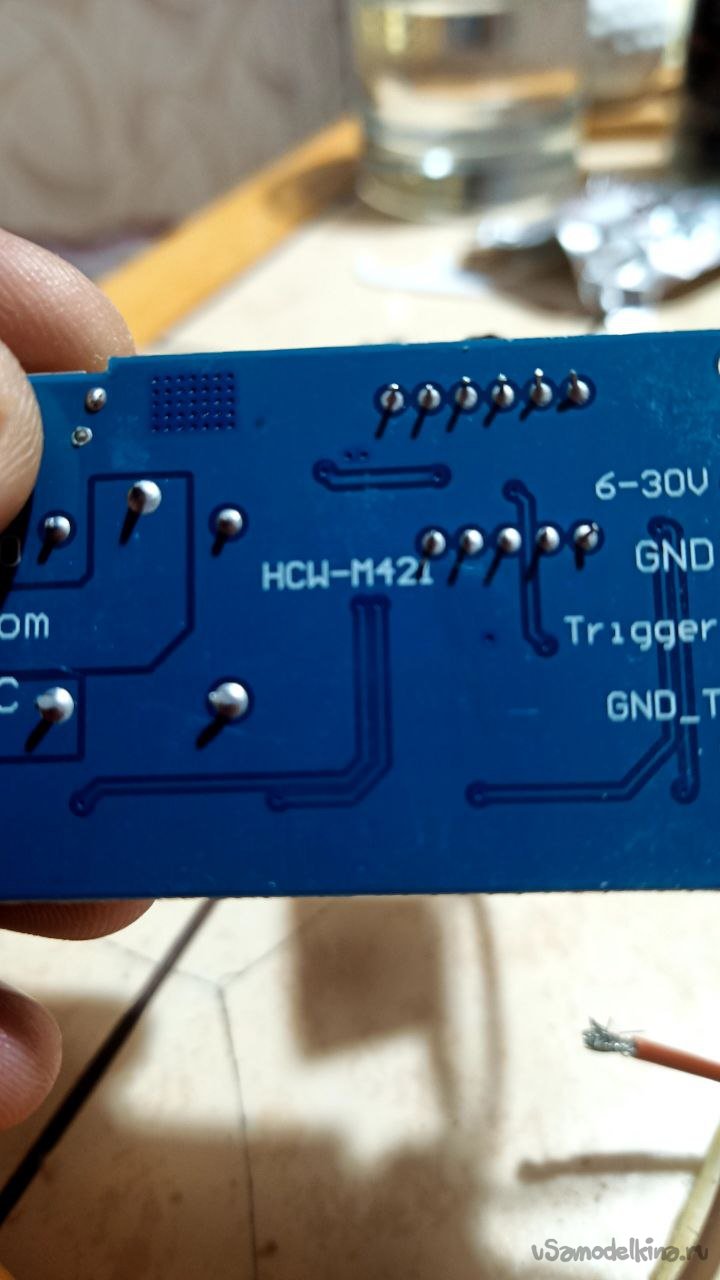

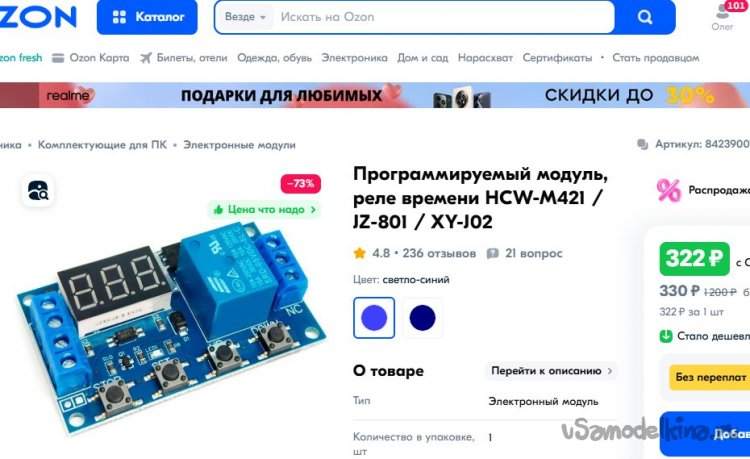

На Озоне недорого и быстро купилась плата Программируемый модуль, реле времени HCW-M421 / JZ-801 / XY-J02

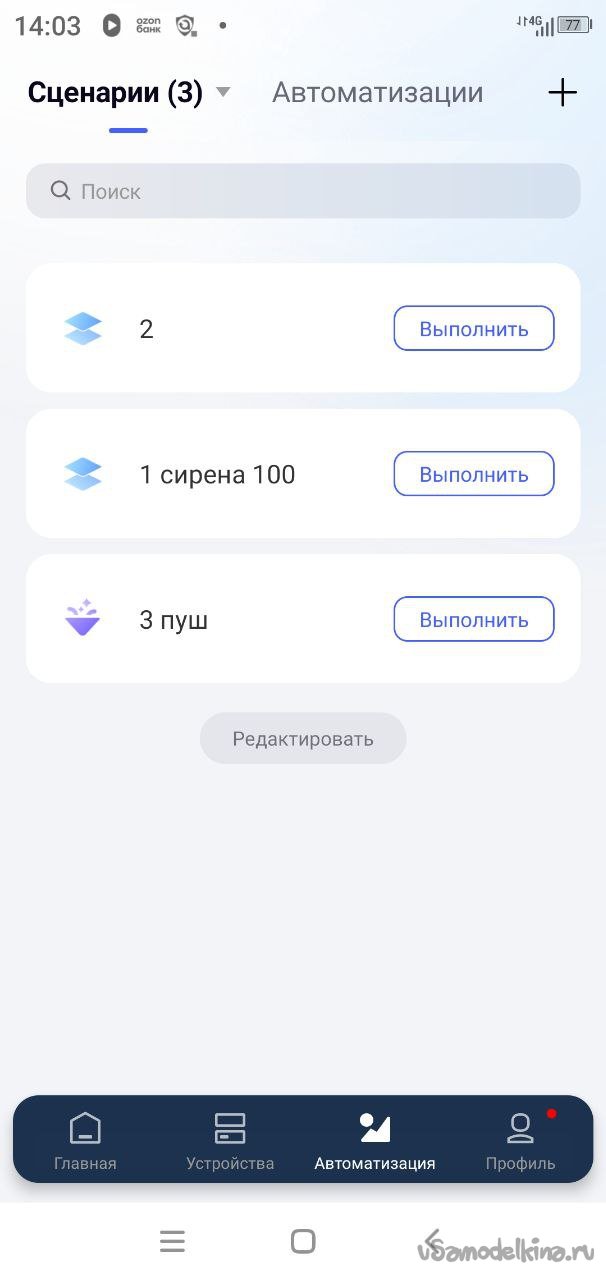

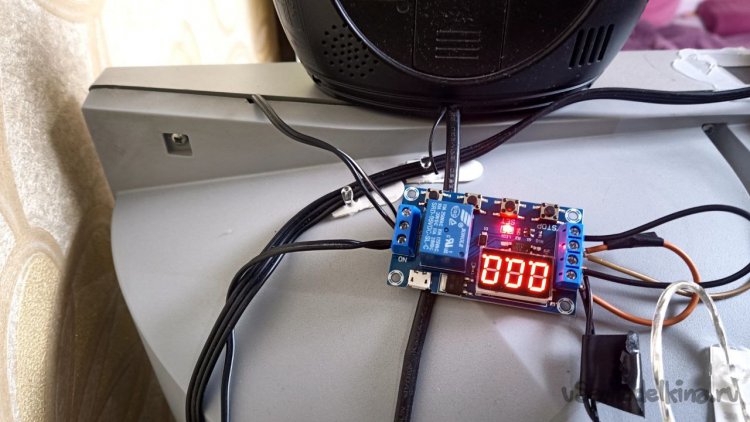

Блин, она столько всего умеет. Не буду перечислять все её способности, главное: там реле гальванически развязанное, то есть управлять можно почти всем, что есть дома. Полдня пришлось провозиться с настройкой, даже в Сети сложно найти толковую подробную инструкцию. Я бы сказал, что это маленький примитивный ПК со своим языком программирования. В общем, удалось его настроить. Дальше, я думаю, схема ясна. В Умную розетку включен тройник. В тройник вставлен телевизор, который скоро станет Умным, и сторонний блок питания, который запитает восьмой пин СКАРТа на телевизоре спустя 14 секунд после включения. Вау, оно сработало! Небольшой секундный косячок, но его можно пережить. И на таймере я не до конца разобрался, как выставить время отключения близкое к бесконечности. Главное, что всё работает как и было задумано, без рук, только голосом. Следующий этап нашего Умного Дома – написание сценариев. Например, «Маруся, я проснулся». И пошёл выполняться сценарий: Маруся читает прогноз погоды на сегодня, потом через 2 минуты включает телевизор, ещё через 3 минуты включает люстру. Я, кстати, потом её переименовал из Люстра 1 в Люстру. Понял, что так проще. Когда купим следующую Умную люстру, придумаем ей другое имя, чтобы не путаться.
