Рейсмус для разметки из обычной пластиковой линейки своими руками!


Здравствуйте друзья, представляю вашему вниманию хорошее приспособление для разметки различных деталей. Приспособление очень помогает, если Вам нужно несколько деталей одинаковых размеров или одинаковой шириной. Данная самоделка помогла мне при разметки листового плоского шифера на полоски шириной 150 мм. Самоделка пригодится строителям, домашнему мастеру, сварщику, слесарю, и не только ! Сделать приспособление можно практически из бросового материала, который валяется под ногами. Понадобится навыки работы с инструментами, минимум инструментов и конечно же желание, куда без него!

Сделать её может практически каждый, это не займёт много времени и материалов, а пользы будет много. Сделайте не пожалеете ! Данная самоделка облегчит жизнь каждому самоделкину. На эту самоделку у меня ушло немного времени, а пользы от неё много, что значительно уменьшает время разметки деталей. Если Вам понравилась самоделка предлагаю посмотреть процесс изготовления более детально в видеоролике:



Инструменты и материалы :

- Болгарка
- Дрель или сверлильный станок
- Лист стали толщиной 3.5 мм
- Пластиковая линейка
- Болт с барашком
- Метчики для нарезания резьбы
- Карандаш

Приступим, для начала возьмём лист стали толщиной 3.5 мм и нарисуем на нём прямоугольник 3.5 см * 3 см

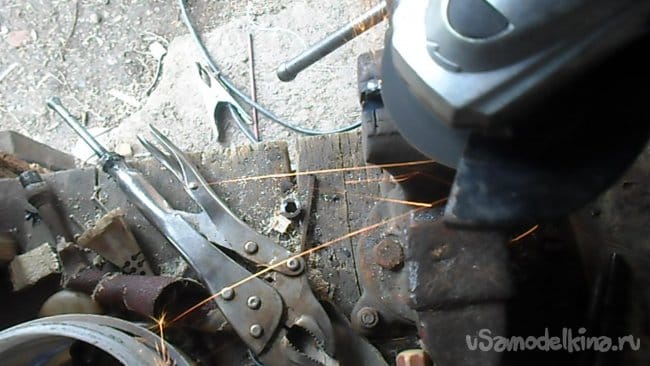

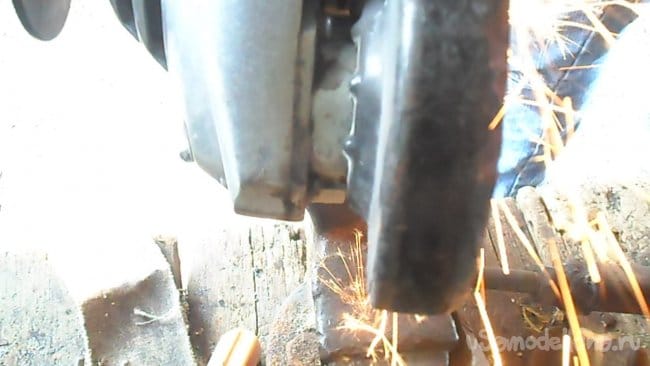

Вырезаем его с помощью болгарки

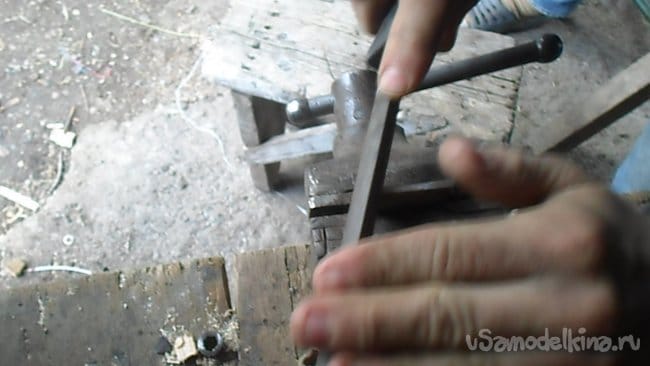

Обрабатываем напильником, чтобы убрать заусенцы



Из листа такой-же толщины вырезаем два кусочка

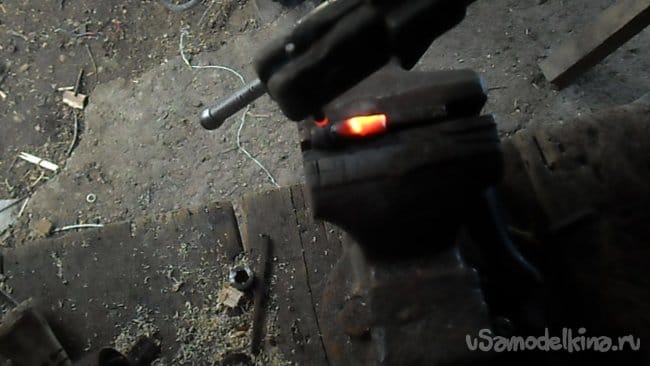

Обвариваем сваркой

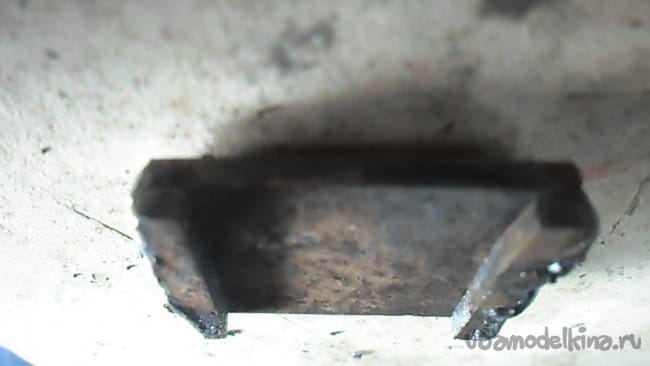

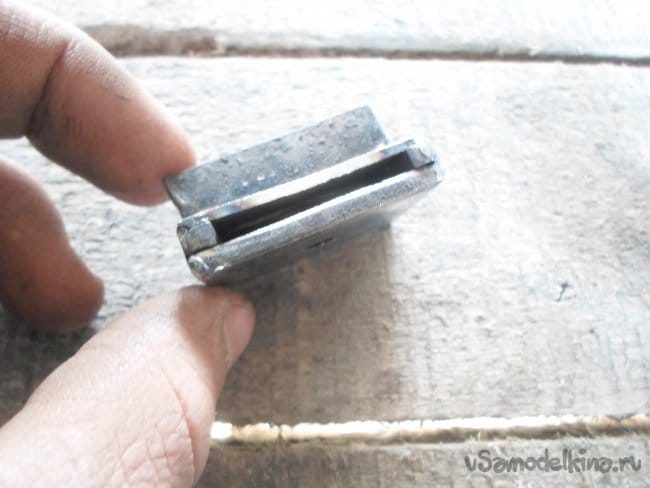

Чтобы получилось примерно так




Шлифуем болгаркой

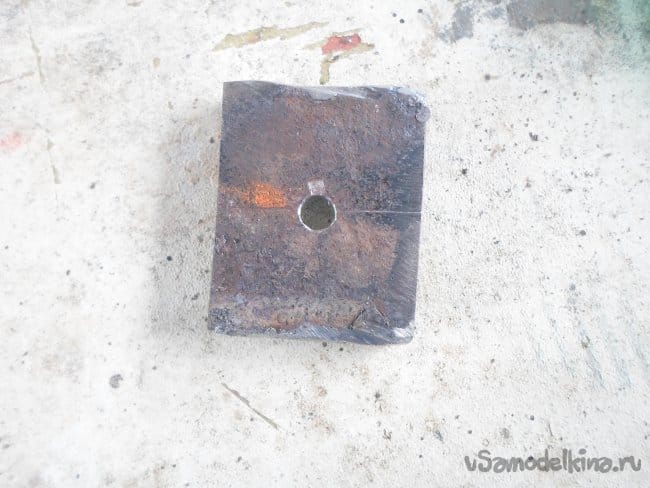

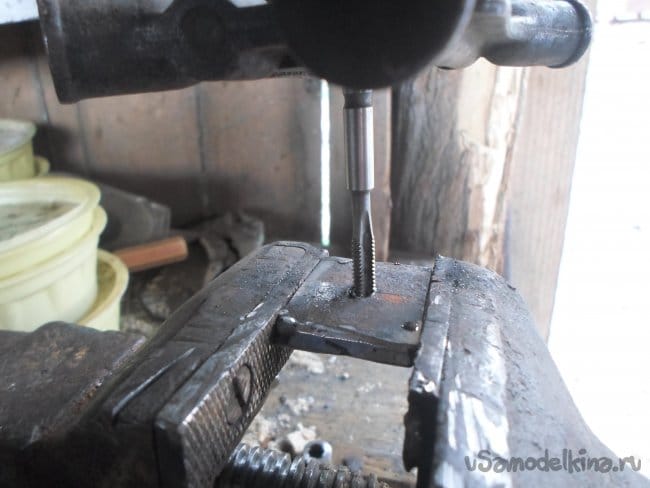

Далее сверлим отверстие дрелью и нарезаем резьбу м6

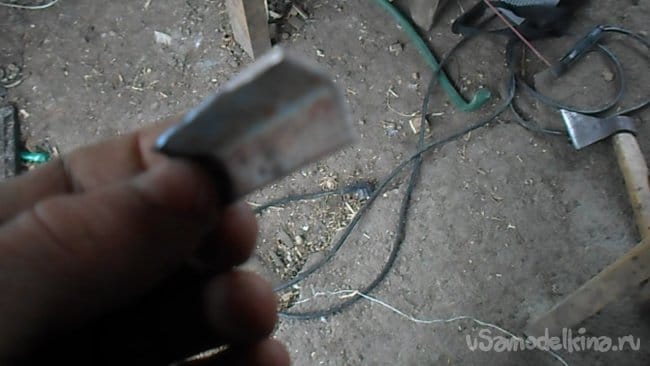

Из тонкого швеллера вырезаем с помощью болгарки уголок

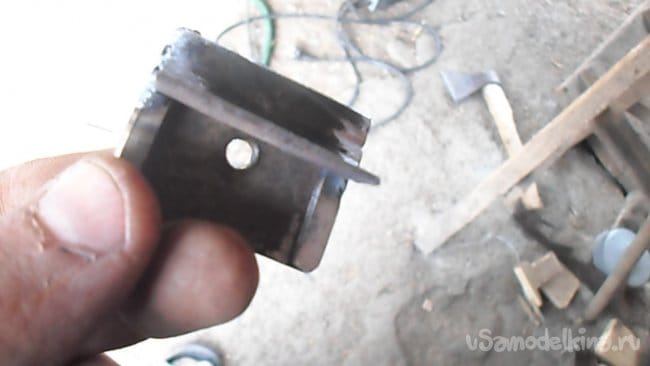

И привариваем его к первой заготовке так, чтобы край уголка соприкасался с краем заготовки



Далее той-же сталью завариваем получившиеся отверстие

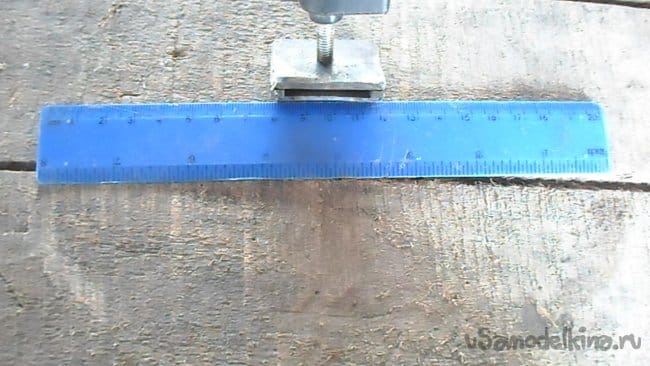

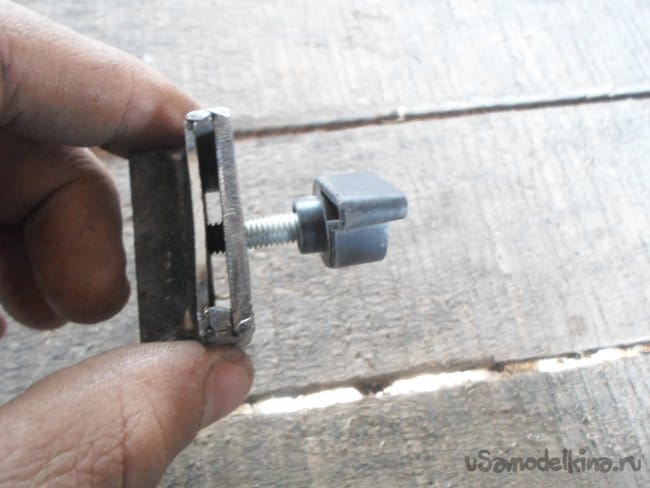

Подбираем болт с барашком вставляем пластиковую линейку купленную в магазине и наша самоделка готова

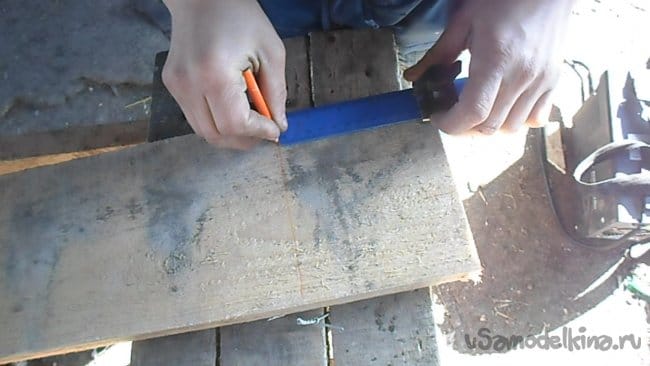

Пользоваться её очень легко, уголок работает как направляющая, а мы просто прислоняем карандаш и ведём!



Спасибо за внимание !
