Нужное приспособление из простого болта, которое делается не только быстро, но и очень просто

У любого механика и мастера найдется большая куча бросового материала, который если немного подумать и поразмыслить может стать хорошим инструментом или приспособлением для облегчения работы и улучшения ее качества.



Сегодня мы с Вами попробуем сделать цанговый зажим (патрон). Это очень удобное приспособление для надфилей, метчиков, пильных полотен и т.д и т.п.

Данное приспособление изготавливается на раз два, не требует больших профессиональных навыков и доступно любому, даже начинающему мастеру.

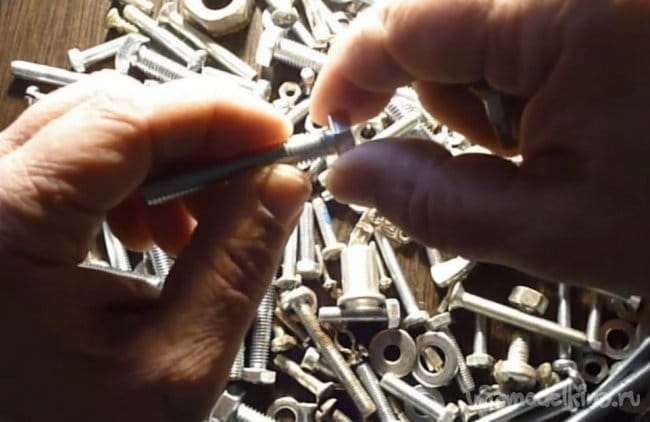

И так, нам понадобится один болт и одна гайка.
Из инструментов - ножовка по металлу или отрезная машинка, дрель, напильник, наждачная шкурка.

Процесс изготовления (подробно изложен в видео ролике ниже):

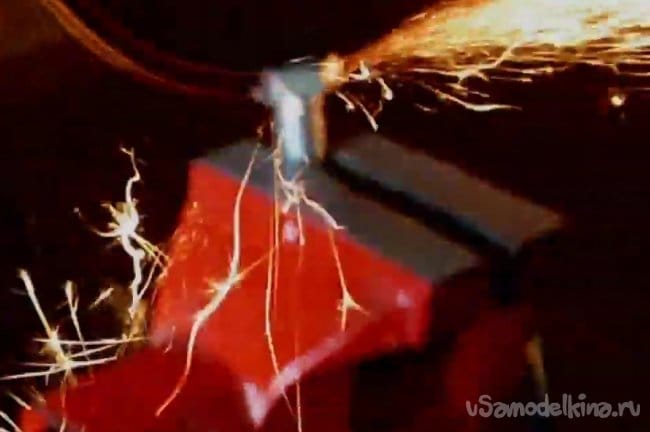

1. Делаем два реза головки болта.

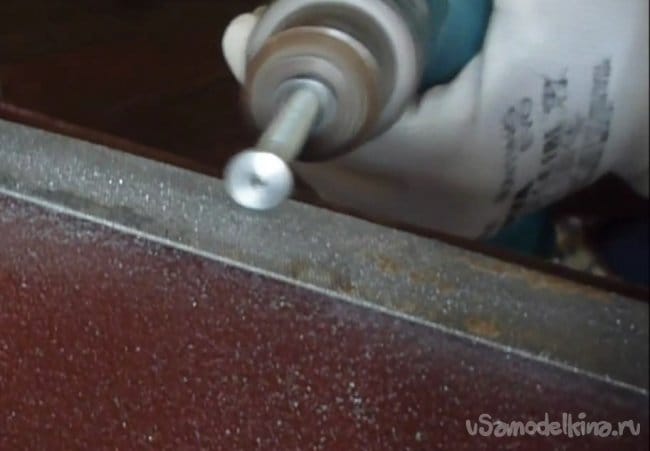

2. Обтачиваем головку болта под конус.
3. Делаем еще рез болта на два-два с половиной сантиметра.
4. Разворачиваем часть гайки под конус.

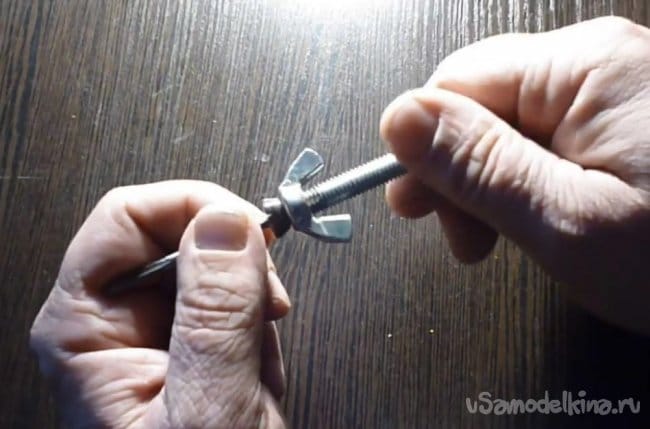

5. Собираем приспособление.
6. Пользуемся.

Видео инструкция изготовления цангового зажима(патрона)

Что можно сотворить из старого компьютера?

Вкусная самоделка - кленовый сироп

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
19 комментариев
  1. Гость Nick67
    Недоинструмент, как рукоятка неудобен, как держатель сомнителен.
    1. brnjh1 Автор
      Вы абсолютно неправы, про рукоятку в ролике обозначено, как держатель работает на пять. Сомнения, что вы когда либо пользовались цанговыми приспособлениями...Извините.
      https://spec-24.ru
      1. Korolev
        Сомнения, что вы когда либо пользовались цанговыми приспособлениями
        Всегда считал инструмент продолжением своих рук! Работать хорошим инструментом гораздо приятнее, соответственно и результат лучше (матюков меньше). Данным, конкретным приспособлением пользоваться крайне неудобно.
        1. Валерий
          Тоже всегда так считаю, но...
          Иногда... В общем, на пожаре и х.. - насос! )))))
          Але нови ностра алис!
  2. Oltaviro Oltaviro
    Приспособление ради приспособления? А как насчет работопригодности?
  3. brnjh1 Автор
    Цитата: Oltaviro Oltaviro
    Приспособление ради приспособления? А как насчет работопригодности?

    Возьмите в руки метчик и нарежьте резьбу. Я, ответил на ваш вопрос?
    https://spec-24.ru
    1. Гость Андрей
      Существует инструмент - метчикодержатель. Мастер не должен заниматься изготовлением инструмента для изготовления инструмента. Я делаю только инструмент , который нельзя купить.
    2. Гость Владимир
      Для нарезки резьбы метчиком есть воротки в том числе и торцовые.
  4. 24film
    С цанговыми приспособами работать нормально, делаю под определенный инструмент, под который нет стандартных решений.
  5. Иван_Похмельев
    Нужное приспособление из простого болта, которое делается не только быстро, но и очень просто
    А слабо назвать не по-ютьюбовски бессмысленно, а по-человечески: "Цанговый зажим из болта"?
    1. brnjh1 Автор
      Цанговый зажим из болта. Я Ютубер, привычка... :-)))
      https://spec-24.ru
  6. Гость Сергей
    Когда ни дел, ни забот, то можно конечно и такой фигней заняться. Эх, мне бы Ваши проблемы.
    1. brnjh1 Автор
      Делается это 10 - 15 минут, вам их не выкроить? Или у вас глобальные идеи, но под них тоже нужен инструмент. Т.ч. или покупайте, или делайте... :-)))
      https://spec-24.ru
  7. Вася Пупкин
    3. Делаем еще рез болта на два-два с половиной сантиметра.
    Переведи мне данный вид размера.
    1. brnjh1 Автор
      Да, получилось кривоватое изложение мысли, согласен... Виновен.
      - Делаем продольный рез болта, в направлении от головки, через центр, на глубину 20 - 25 мм.
      https://spec-24.ru
      1. chpargalki
        Вы не диссертацию пишете, кому надо поймут
    2. Валерий
      Переведи мне данный вид размера
      А я вот, иногда беру болгарку и прорезаю не на 15 милиметров, а на полтора сантиметра!!! И, не поверите, то-же самое получается!!!
      Но, только при этом никто не видит, какой я ниипаццаслесарь... Но с этим уже мирюсь... smiles
      Але нови ностра алис!
  8. Гость гостев.
    Удобным это будет, если приварить на противоположном краю поперечену небольшую, за которую вы и будете держать этот инструмент при нарезке, будет более функционально. А при таком варианте, метчиком положенно резать два оборота нарезки, один оборот назад, чуть метчик закусит и при попытке оборота назад, барашек будет просто откручиваться.
    1. brnjh1 Автор
      Что вы зациклились на нарезании резьбы. Вы правы относительно поперечины, но задачи изготовления цангового зажима именно для нарезания резьбы не стояло. В материале дана сама идея данного цангового зажима, а подгоняете приспособление вы уже сами, опираясь на свою фантазию, мастерство и нужды. Если разворачивать все возможные варианты вечера не хватит. :-)))
      https://spec-24.ru
