Металлодетектор Пират своими руками из готового набора


Всем здрасти!!!Раньше в детстве очень часто с друзьями мы собирали метал сдавали в приемку и покупали что нибудь себе. Я всегда мечтал себе насобирать на велосипед, но увы так и не собрал. Так и прошли годы и металлосбор ушел со временем.

Совсем недавно друг попросил сделать мд ему для поиска металла, я немного пошарил по интернету и нашёл две схемы, это на транзисторах и на таймере 555. Посмотрев отзывы решил собирать на 555 пирата, он очень легок в сборке один минус он не различает металлы, пищит на все одинаково. По мне всё равно, я бы копал все сигналы. Монеты он тоже видит, все же для поиска монет лучше брать профессиональный детектор, а для металло поиска самый раз это наш пират.

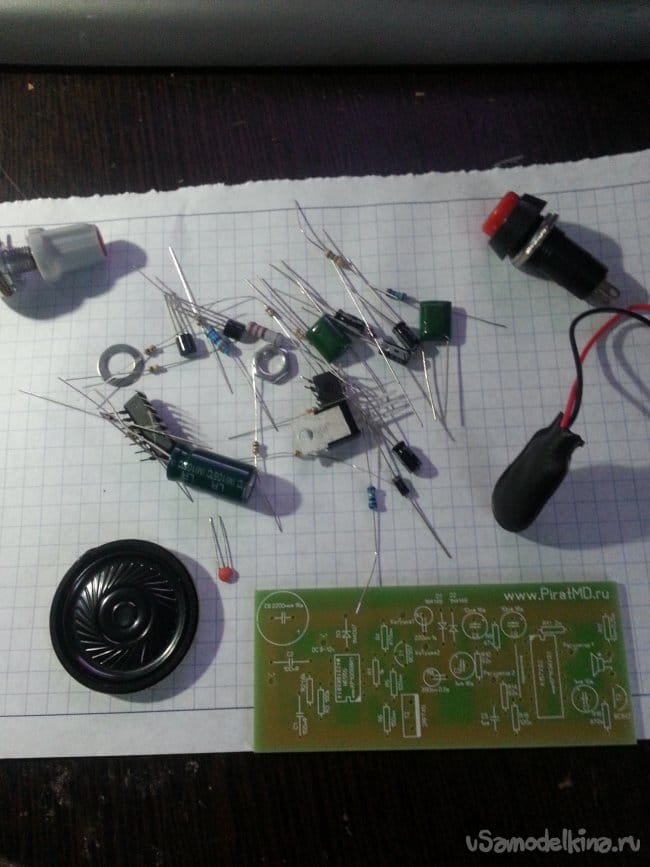

Раньше я не собирал подобные штуки и решил не заморачиваться и купить набор для сборки через интернет. Нашел подходящий сайт, сделал заказ, осталось только ждать. Ждал я набор 25ть дней, набор обошёлся мне 900 рублей. И так приступаю к сборке. Вот этот набор, все в комплекте деталей не особо много, думаю соберем и все сразу заработает, ведь пирата не надо настраивать, только подстраивать переменным резистором

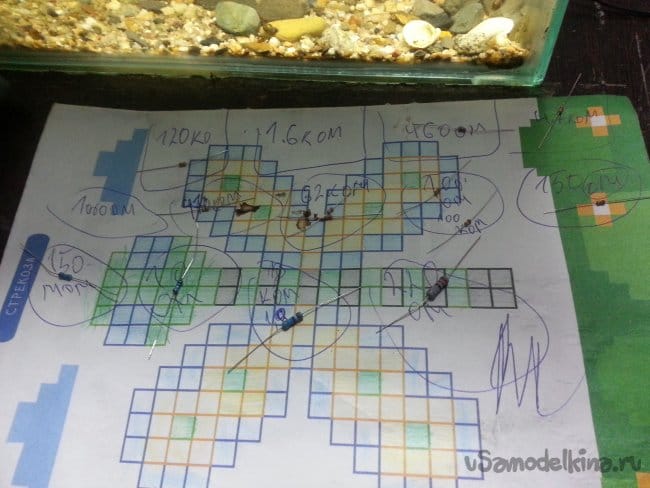

Теперь перед сборкой для удобства нужно распределить все резисторы по номиналу сопротивления. Для этого нужен мультиметр, его у меня как всегда нет. Пришлось скачать приложение для цветовой расшифровки резисторов, легко и быстро разложил все резисторы по наминалу. Пару резисторов были больше номинала чем нужно было, но не существенно. Если и имелась какая-нибудь погрешность, это особо не повлияет на работу и стабильность пирата.

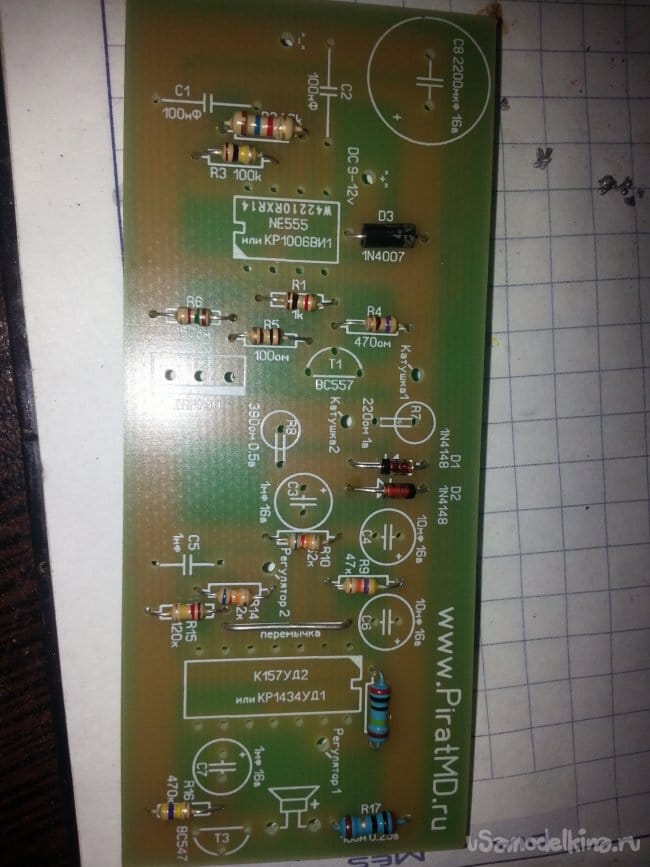

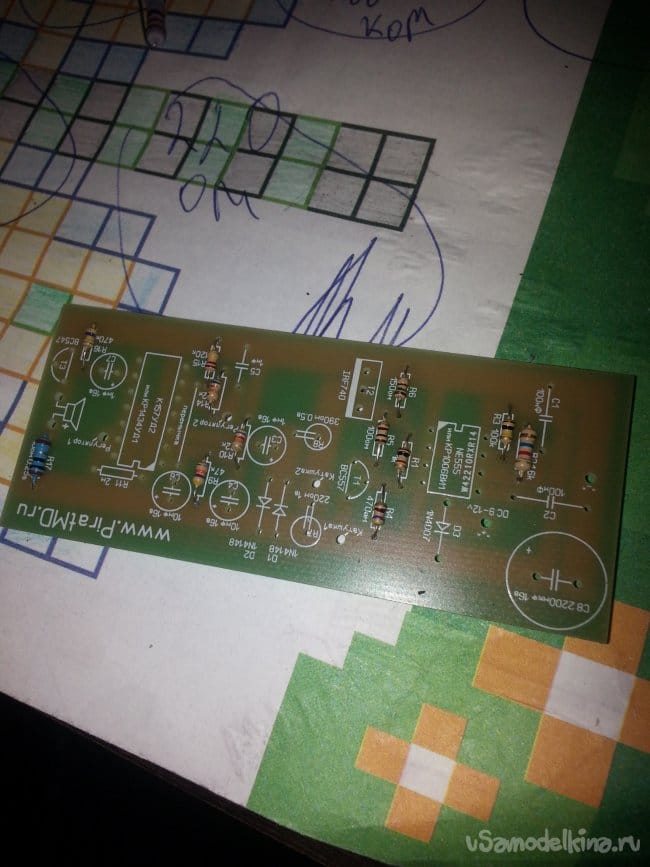

Для начала вставляю все резисторы по своим местам, с обратной стороны просто пока загибаю. Набор реально конструктор. На плате все написано, так что сборка не отняла ни сил, ни много времени. Мне даже понравилось.

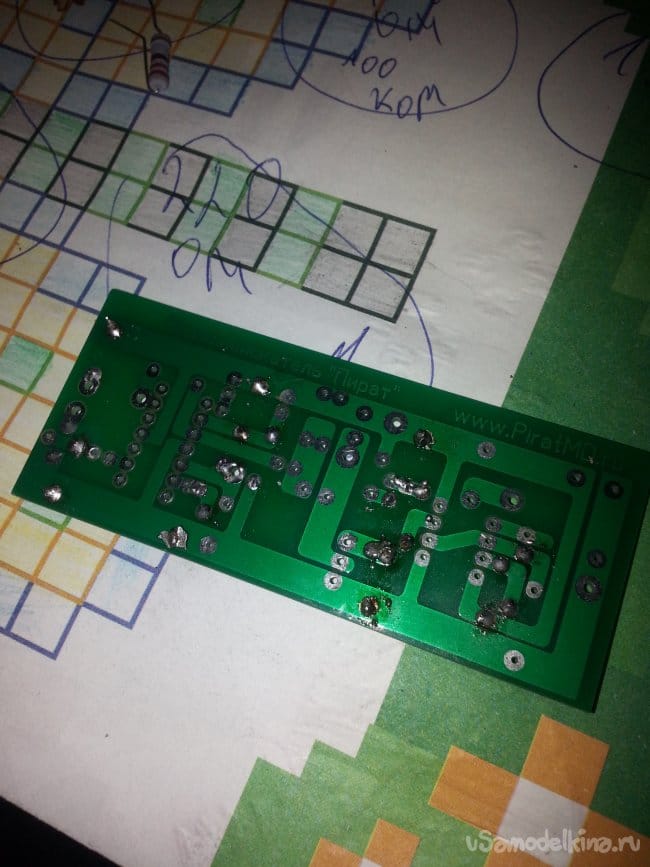

После установки резисторов на свои места, с обратной стороны припаиваю обработав место пайки паяльной кислотой, стараясь сильно не греть элементы около двух секунд максимум три.

Теперь устанавливаю диоды, и преобразователь соблюдая полярность.

Пришло время припаять микросхемы, желательно использовать панельки под них я решил без них, не нашел дома, а в набор это не положили, вообще набор был не полный, отдельно я докупал: клеммник, динамик, колпачок на переменник, короче больше у этого продавца брать не буду.

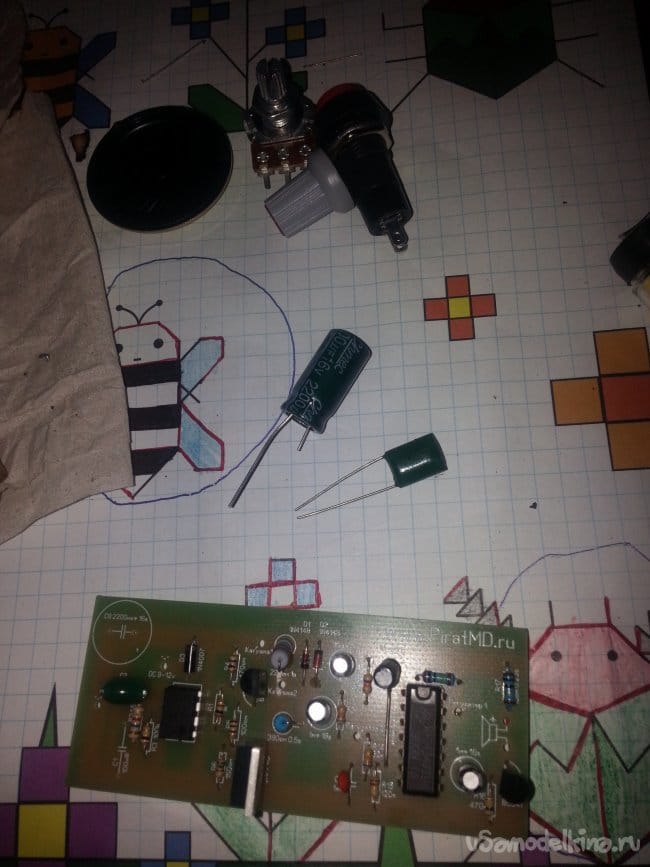

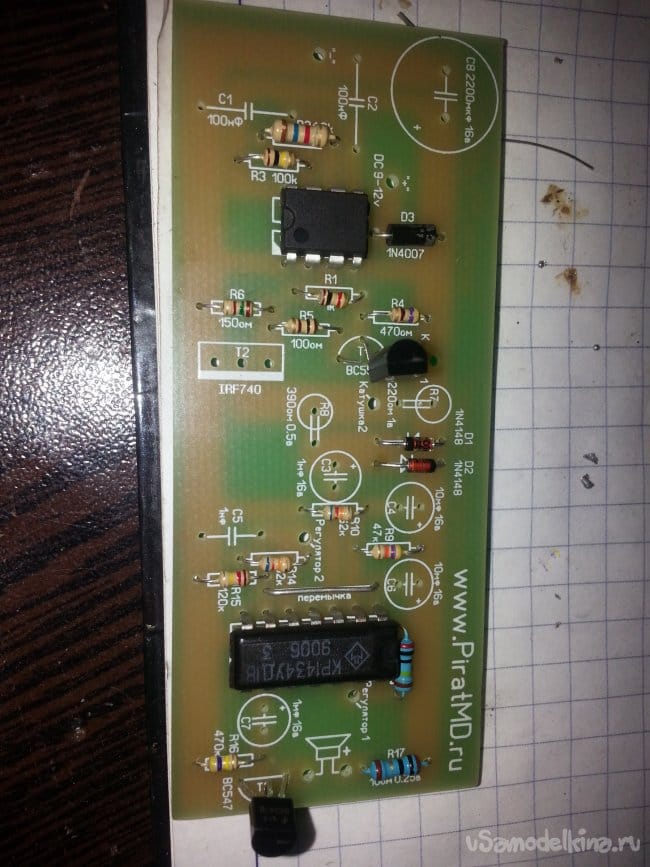

Еще немного деталей и наш мд готов.

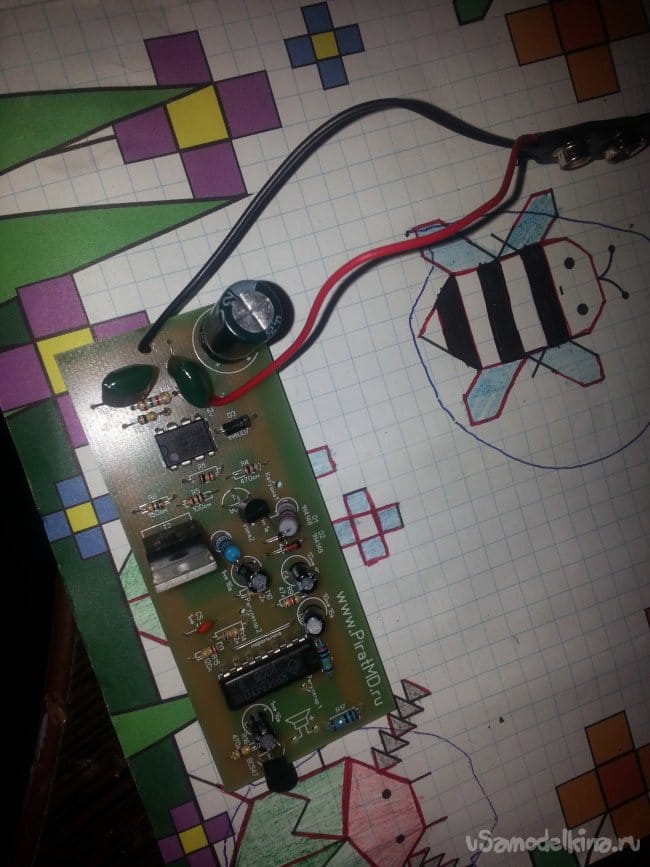

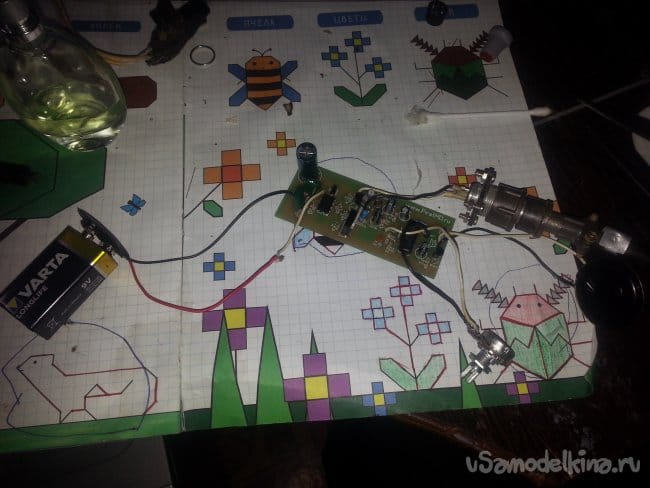

Ну вот все детали на своих местах. Осталось припаять провода на динамик, питание, настройку у меня будет один переменник на 100к, потом может добавлю на 10к если понадобится, и подходящий штекер для катушки любой удобный для пользования.

Все припаяв, мою плату спиртом для устранения кз на плате от канифоли.

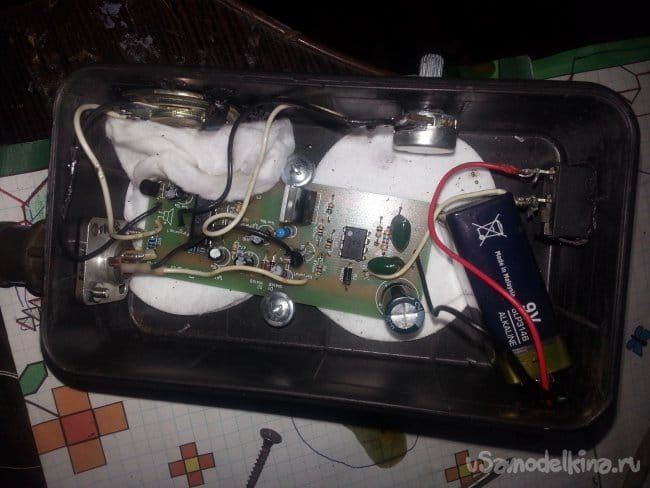

Для готовой платы подобрал коробочку от саморезов очень удобная, плотно закрывается и места хватает, установил все в неё, питание у меня 9вольт крона варта, в режиме работы кроны хватает на 10, 12 часов. На деле друг две недели по часа три, каждый день собирал металл, крона только начала садится.

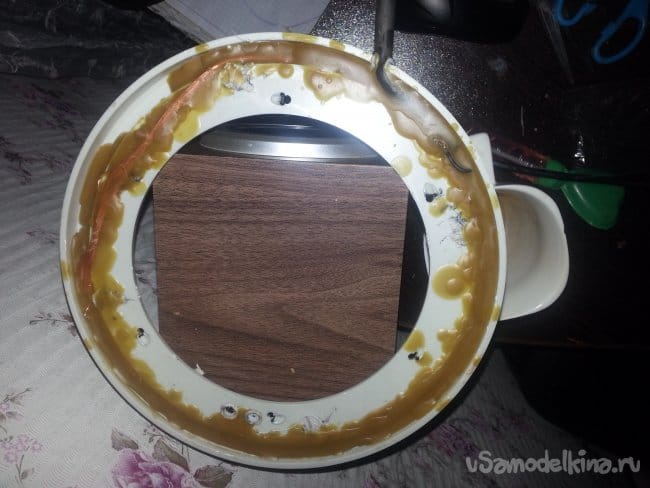

Мотаю на 20см оправе 25 витков 0.4 провода, замеряю чуйку, мало чуйки, убираю еще виток, так и дошел до 22 витков. Нашел подходящий корпус, чуток корпус больше, ну ниче так сойдет. Залил все клеем, сверху залил воском для надёжности обмотал в три слоя изолентой.

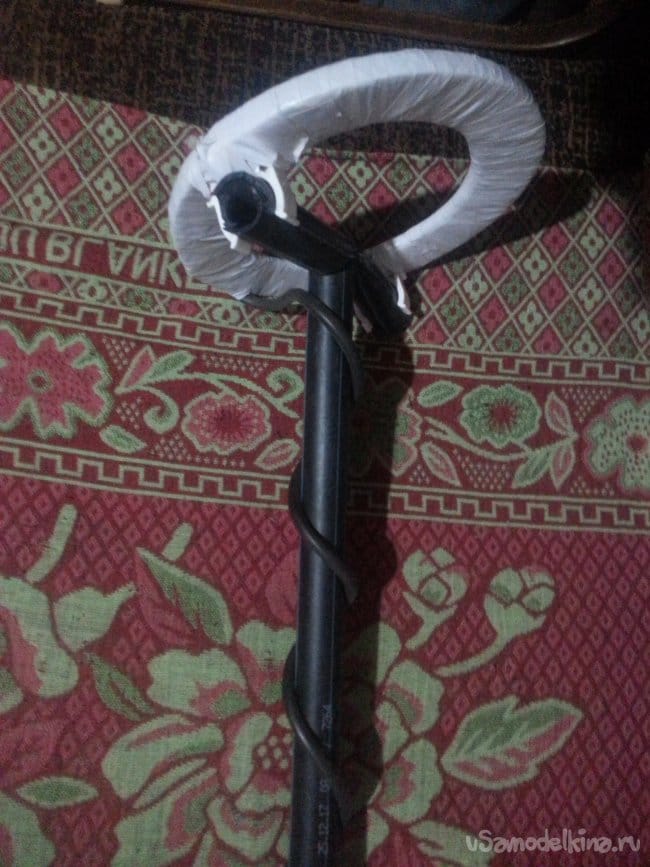

Вот так креплю на штангу, использую держатель трубы на 25 мм.

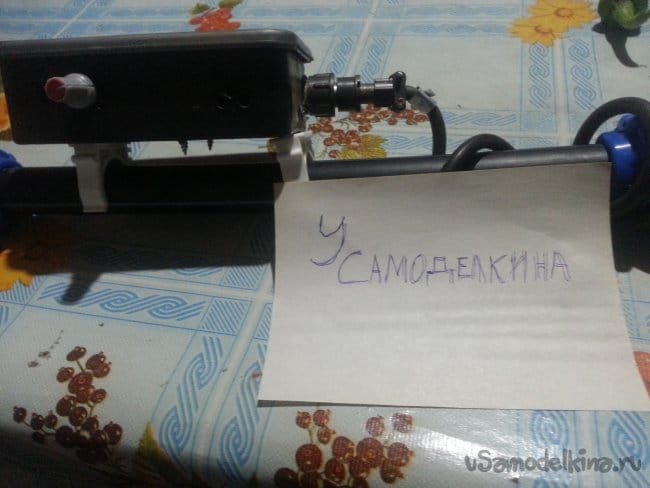

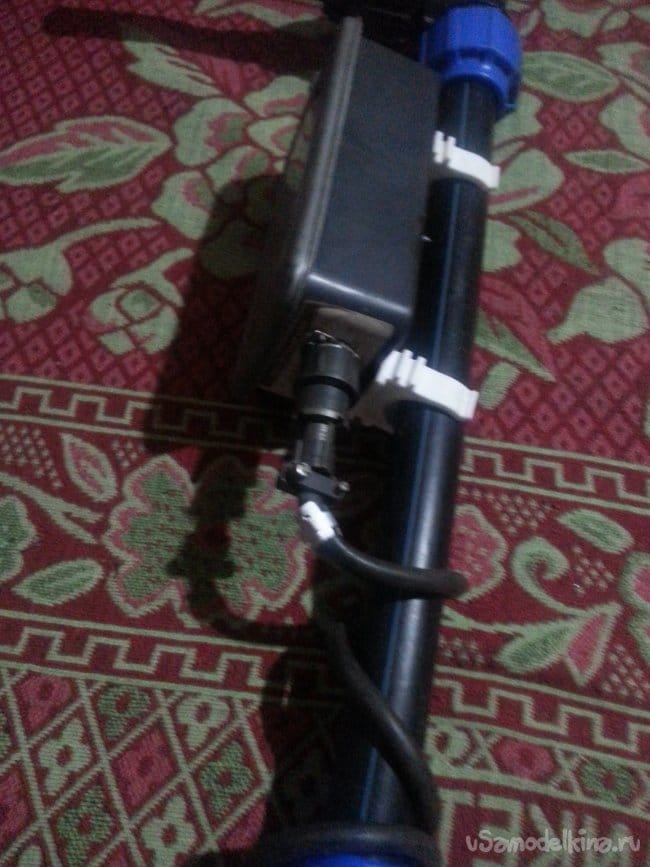

Так креплю блок мд к штанге.

Для штанги подойдет что угодно, только пластиковое в радиусе 70см от катушки. У меня под рукой было метра два пп трубы на 25мм, соединение на 25мм, тройник на 25 мм, вся штанга легко разбирается и собирается за минуту. После сборки мд заработал сразу, я аж удивился, чуйка на воздухе 1тенге 5см, 10 тенге 12см, 50тенге 15..18см, ведро 50 см, кз люк метр. Для сбора металла идеальный вариант. Соберёт даже новичок, имея лишь немного опыта пайки, я тоже себе хочу собрать пирата, как буду собирать напишу в следующей статье.

Всем спасибо за внимание и До Новых Самоделок Друзья

Мини дрель - это просто

Простой метод борьбы с кротами, сурками

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
5 комментариев
  1. Korolev
    нужен мультиметр, его у меня как всегда нет
    Искренне восхищаюсь человеком, взявшимся за работу не имея мультиметра! good
    1. Alexeibudda Автор
      Имея большое желание можно и без паяльника паять smile
      1. Иван_Похмельев
        Особенно если обрабатывать
        место пайки паяльной кислотой
  2. feonor12
    Цитата: Alexeibudda
    Имея большое желание можно и без паяльника паять smile


    Пф, лягко! Было дело на природе небольшой свинцовый аккум разогретым в костре шампуром перепаивали)))
  3. feonor12
    Цитата: Иван_Похмельев
    Особенно если обрабатывать
    место пайки паяльной кислотой

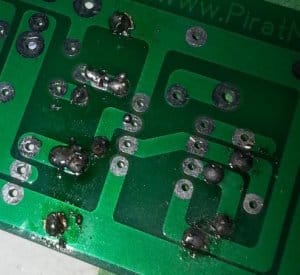

    К стати да. Автору настоятельно рекомендую завязывать баловаться кислотой использовать активные кислотные флюсы. Мой Вам совет - купите флюс Ф-5, припой 60/40 0,7 мм и заточите жало паяльника на конус, скругленный на конце. Вы очень быстро сами для себя откроете, как легко делать качественный монтаж печатных плат. Ибо ЭТО не монтаж



    Вот это монтаж
