    Универсальный разметочный рейсмус



    Здравствуйте, уважаемые посетители сайта!



    Как всем известно ручной инструмент в любой столярной и слесарной мастерской еще никто не отменял и один из таких инструментов является разметочный рейсмус. Очень нужная и практичная вещь. Обойтись без него конечно можно, но те, у кого он есть подтвердят, что данный инструмент значительно облегчает работу в столярной и слесарной мастерской и при этом позволяет меньше затрачивать время на нанесение разметки в процессе изготовления или выполнения ремонта. Трудно найти другой разметочный инструмент, с помощью которого удавалось бы с достаточной точностью быстро получать четкие линии разметки.

    Разметочный рейсмус – это инструмент, предназначенный для проведения нанесения (прочерчивания) линий разметки параллельно базовым линиям. Применяется рейсмус и при перенесении размеров на заготовку с чертежей, измерительных инструментов, или с уже обработанных эталонных изделий. Разумеется, у заготовки должны быть предварительно обработаны края.

    Существует достаточно много разновидностей рейсмусов , но обычно он представляет собой штангу с зажимом, в котором закрепляется чертилка или карандаш. Штанга в сою очередь устанавливается в колодку в паз или отверстие. Благодаря подвижной конструкции штангу можно перемещать в колодке и фиксировать в различных положениях тем и задавая нужный отступ прочерчиваемой лини от края заготовки.

    Данный инструмент выпускается и его можно купить, но найти его удается далеко не в каждом магазине. Если работа не требует высокой точности и мастерская не вышла на производственные мощности, то для личного хозяйства вполне сгодится самодельный.
    Воспользовавшись простейшими инструментами за полчаса можно самостоятельно изготовить простой универсальный разметочный рейсмус, который с успехом можно использовать в работе.

    Итак, приступим.

    Необходимые материалы:


    - Обрезки деревянных брусков
    - болты, барашковая гайка

    Инструменты и расходные материалы, используемые в изготовлении


    - Линейка, угольник
    - Ножовка;
    - Дрель;
    - Сверла
    - Долото;
    - Молоток
    - Карандаш;
    - Напильник;
    - Наждачная бумага;
    - Электролобзик

    Процесс изготовления разметочного рейсмуса


    Конструкция самодельного рейсмуса довольно простая и представляет собой колодку и подвижную штангу, которая фиксируется в нужном положении при помощи болта с выпуклой шляпкой и барашковой гайки.

    Размеры указывать нет особого смысла, поскольку они не на что не влияют и в основном зависят от предпочтений мастера и материала, который есть в наличии.

    Для изготовления лучше использовать древесину твердых пород чтобы изделие дольше служило и сохраняло свои характеристики.

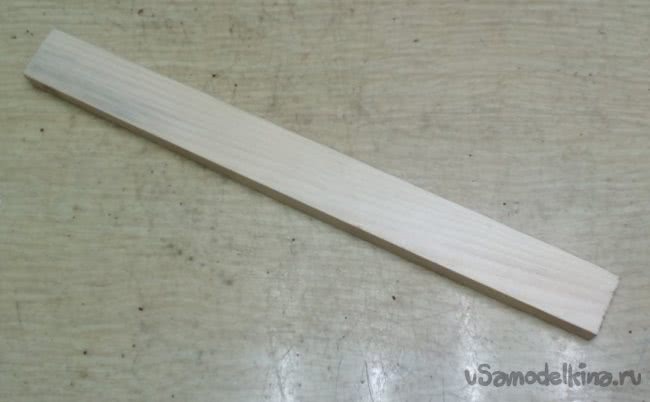

    Для штанги выбираем подходящую рейку без сучков.

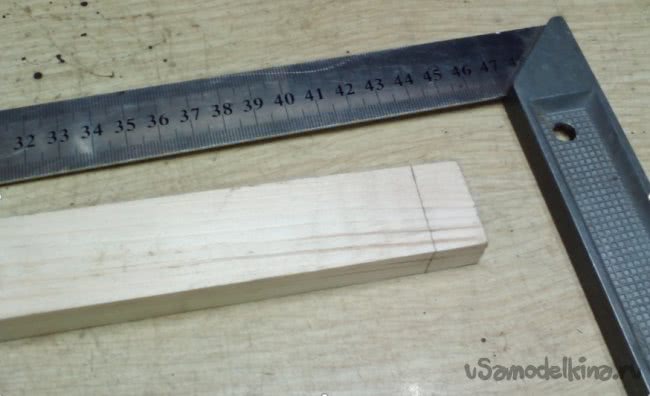

    Отрезаем нужной длины.

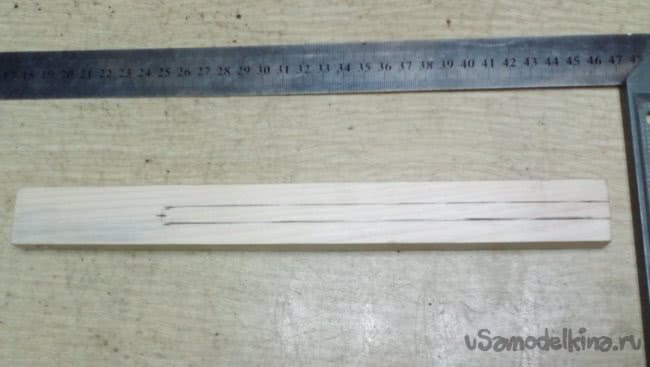

    Размечаем будущий вырез, ширина которого равна диаметру карандаша, маркера или металлической чертилки.

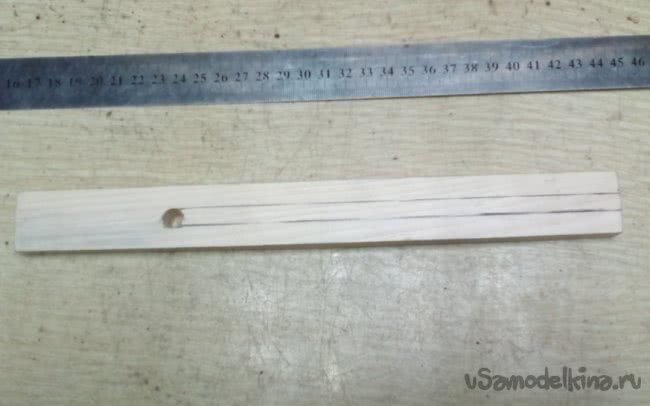

    Просверливаем с одной стороны окончание будущего выреза.

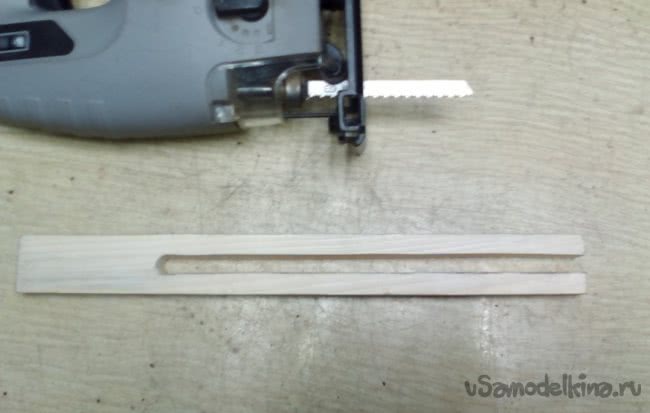

    Делаем вырез и лучше всего это выполнить на циркулярном станке, но поскольку есть он не у всех то можно воспользоваться доступным инструментом ножовкой или электролобзиком.

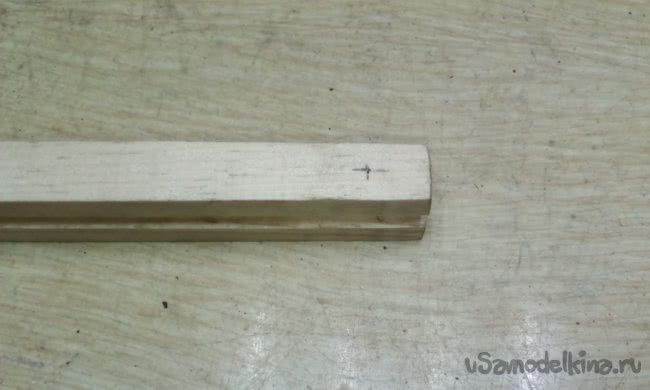

    Наметим место под отверстие крепежного болта, который будет заживать карандаш или чертилку.

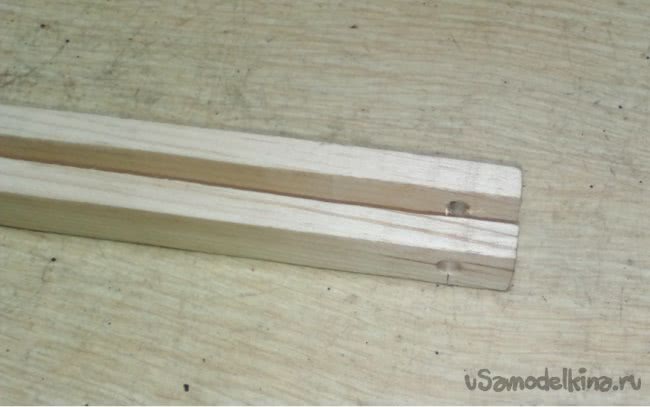

    Просверлим отверстие на станке или электродрелью сохраняя при этом перпендикулярность.

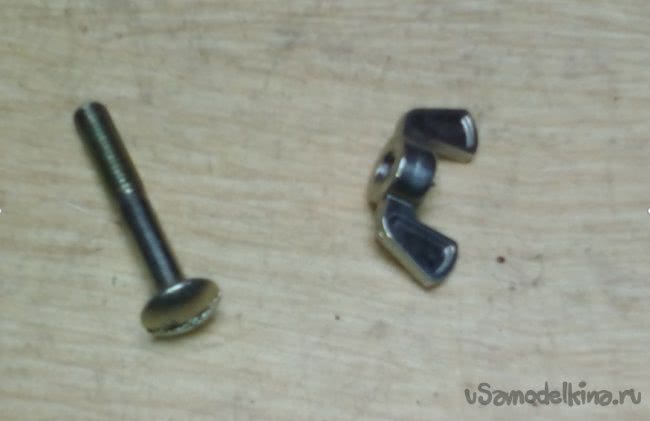

    В качестве стягивающего винта подойдет мебельный болт с округлой шляпкой и барашковой гайкой.

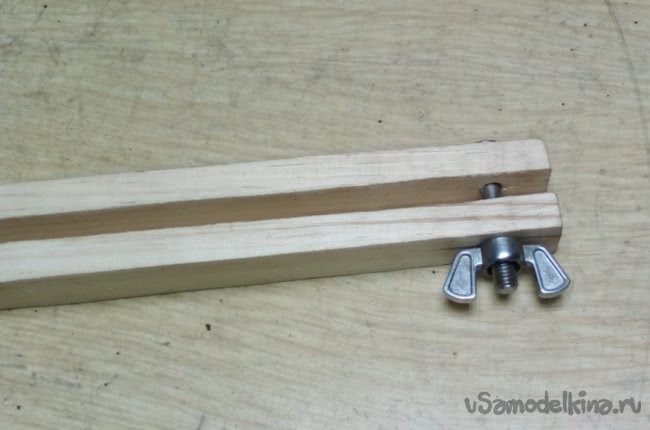

    В общем то штанга готова в ней уже можно закрепить карандаш или маркер.

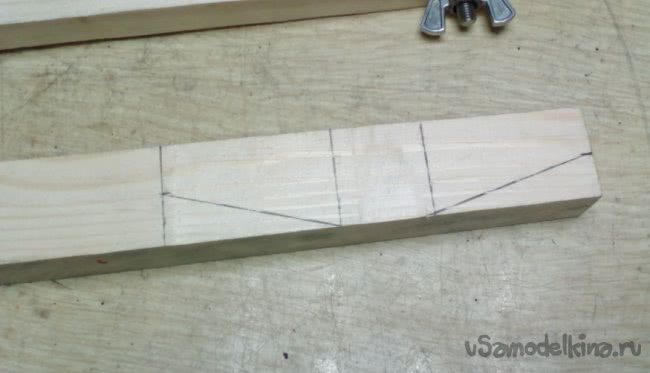

    Приступим к изготовлению колодки. Также выбираем материал без сучков и сколов. Размечаем и отрезаем заготовку намеченных размеров. Отмечаем место паза под подвижную штангу разметочного рейсмуса.

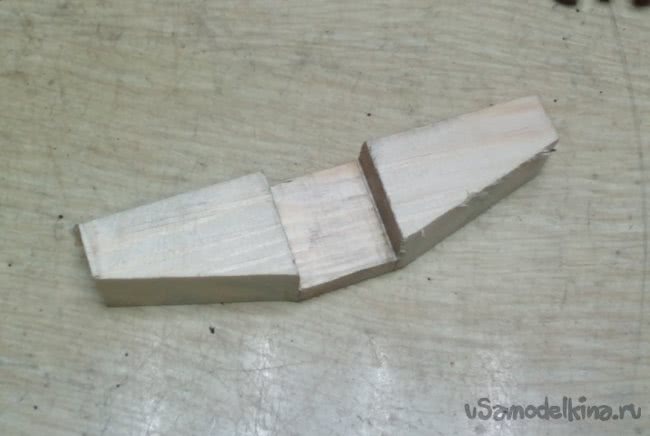

    Выпиливаем паз под штангу и выбираем долотом место паза. Подгоняем паз рашпилем и наждачной бумагой так чтобы штанга свободно, но без люфтов двигалась внутри паза.

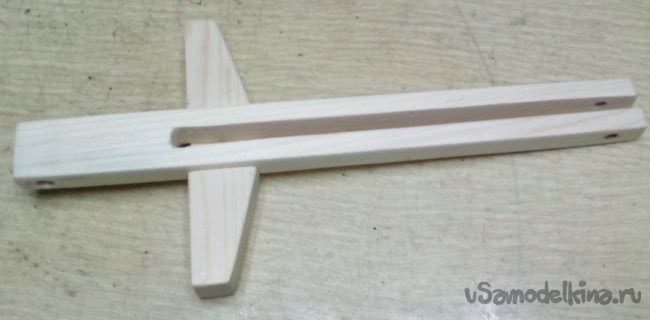

    Основные детали разметочного рейсмуса практически готовы.

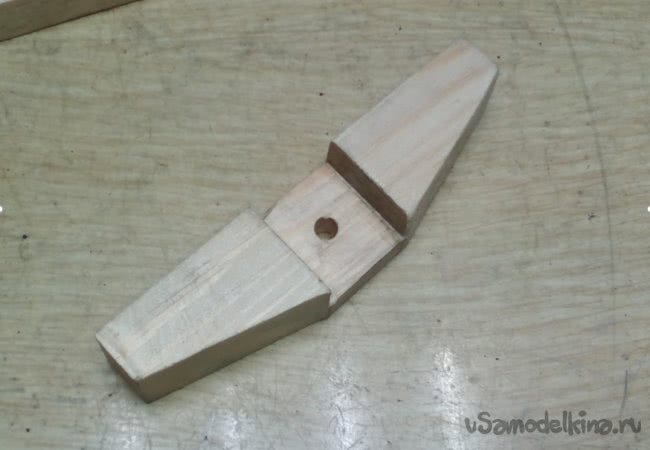

    Наметим и просверлим отверстие на станке или электродрелью под крепежный болт.

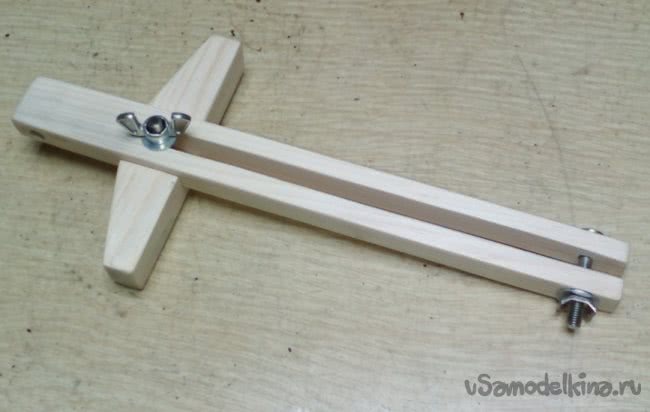

    Отшлифуем детали. При желании можно покрыть пропиткой или лаком. Инструмент готов осталось собрать и опробовать в работе.


    Если есть необходимость прочерчивать окружность, то разметочный рейсмус нужно дополнить иглой установив ее на колодке.

    Настройка и очерчивание линии

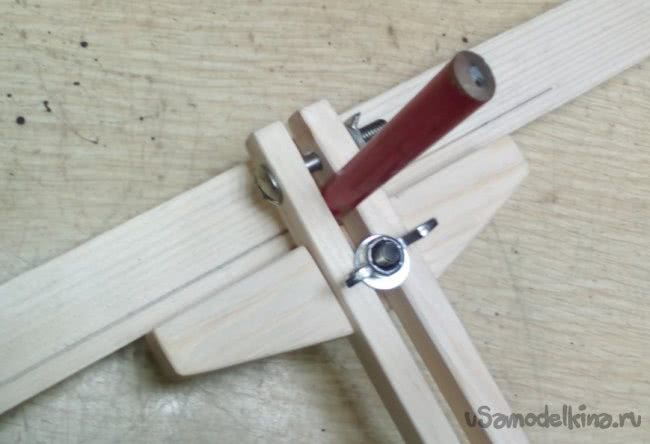

    Ввиду простоты конструкции, приспособление очень легко и быстро настраивается. Необходимо только установить карандаш или маркер и затянуть барашковую гайку. Ослабив винт колодки выдвинуть штангу на нужную длину, выставив таким образом нужный отступ карандаша от колодки и затянуть винт колодки. Таким образом они надежно удерживаются от произвольного перемещения и можно не волноваться, что инструмент собьется как бывает при разметке нескольких заготовок.

    Далее колодка упирается в торец заготовки для разметки и двигая инструментом по краю листа можно чертить параллельную линию.
    Рейсмус следует вести только на себя так значительно проще и удобнее, чем от себя.


    Советы по работе с рейсмусом


    • Так как колодка следует вдоль кромок доски, для аккуратной разметки необходимо, чтобы они были прямыми и гладкими.
    • Зафиксировав колодку, проверьте настройку и убедитесь в отсутствии сдвига. Выработайте привычку всегда делать пробную разметку на обрезке для проверки точности.
    • При проводке слегка прижимайте колодку плашмя к кромке доски и следите за ее положением.

    В принципе, таким образом можно размечать и металлические заготовки, однако для этого вместо карандаша потребуется изготовить кернер из качественной стали, который не будет быстро тупиться (для этой цели идеально подойдет, например, токарный резец по металлу или напильник). Также можно использовать специальный маркер. Понятно, что ресурс деревянного инструмента при работе с металлом будет значительно ниже.

    Необходимо пояснить почему именно на такой тип конструкции разметочного рейсмуса пал выбор:
    1. Карандаш у стандартных рейсмусов устанавливается не в вырез штанги, а в гнездо и не перемещается по штанге. У них за карандашом есть выступ 1-2 см, этот выступ мешает если необходимо выполнить разметку в заготовке на которой присутствуют какие-то выступающие детали как назло не дающие свободно провести рейсмус. Или необходимо выполнить разметку детали, имеющей паз вдоль.
    Данным же рейсмусом можно без проблем такие разметки выполнить.

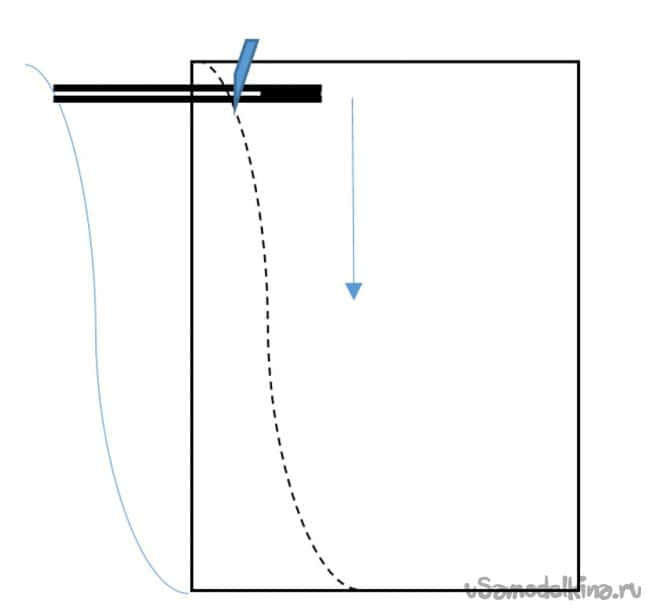

    2. Этим же рейсмусом во время ремонта или строительства можно максимально точно сделать срез листового материала (гипсокартона, дсп, двп и т.п.) скопировав контур стены, полов или угла с непрямыми линиями. Например, стена имеет изгибы, а на пол необходимо уложить ДСП. То необходимо, прислонив лист к стене предварительно установив на нужной длине карандаш и касаясь торцом рейсмуса стены провести разметочным рейсмусом перпендикулярно по листу материала очерчивая таким образом контур. Таким образом легко и быстро достаточно точно подогнать лист. Колодка при этом не нужна и ее можно снять.


    Данный инструмент неплохо показал себя во время строительства и ремонта сэкономив уйму времени. Буду надеяться, что данная информация оказалась для Вас полезной.

    Удачи и творческих вдохновений!
