Изготовление разметочного рейсмуса

Изготовление разметочного рейсмуса


Если вы новичок и не знаете, как можно самостоятельно изготовить разметочный рейсмус, то вы открыли нужную страницу.

Посмотрите видео по изготовлению разметочного рейсмуса:



Нам понадобится:
- дубовый обрезок;
- 2 рейки из ореха, рейка с сечением примерно 13 на 13 см;
- несколько струбцинок;
- угольник;
- шуруповерт;
- сверло Форстера 40мм;
- перьевое сверло 16 мм;
- сверло 6 мм;
- сверло 2-3 мм для сверления пилотного отверстия;
- штангель - циркуль;
- фрезер;
- торцовочная пила;
- шаблон;
- рейсмус;
- карандаш.

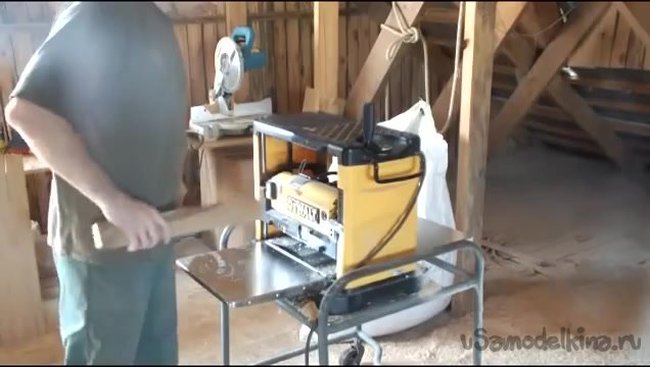

Берем брусок толщиной 20 мм. Сначала обстругаем брусок по толщине, если она больше, чем необходимые нам 20 мм.

Теперь обстругаем брусок по толщине с одной и со второй стороны.

Доводим толщину бруска до 20 мм и проверяем все циркулем.
Изготовление разметочного рейсмуса


Изготовление разметочного рейсмуса


Теперь делаем накладку из фанеры или тонкой досочки.

Чтобы обстругать тоненькую доску через рейсмус, подложите под нее толстую доску. Не забудьте толстую доску закрепить, чтобы она не соскочила и не дала вам по ногам.

У нас получилась хорошая ламель, а самое главное в этом не делать сильно большую величину съёма. Иначе досочка может превратиться в крошки.
Изготовление разметочного рейсмуса


Изготовление разметочного рейсмуса

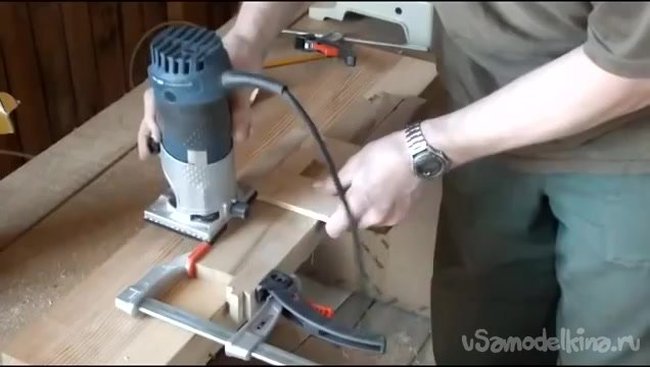

Теперь нужно сделать фрезерование паза. Берем планку толщиной 200 мм и накладываем на нее упор с шаблоном.

Закрепляем планку к упору. Неважно, в каком месте будет от фрезерован первый паз.
Изготовление разметочного рейсмуса


Изготовление разметочного рейсмуса


Делаем паз и производим разметку. До следующего паза у нас должно быть расстояние 20 мм.

Дальше базовую отметку совмещаем с рисками и фиксируем.

Теперь делаем квадратные планочки.
Изготовление разметочного рейсмуса


Изготовление разметочного рейсмуса


Дальше делаем разметку в центральной точке среднего сектора или иначе говоря в центре между двух частей с резьбой.

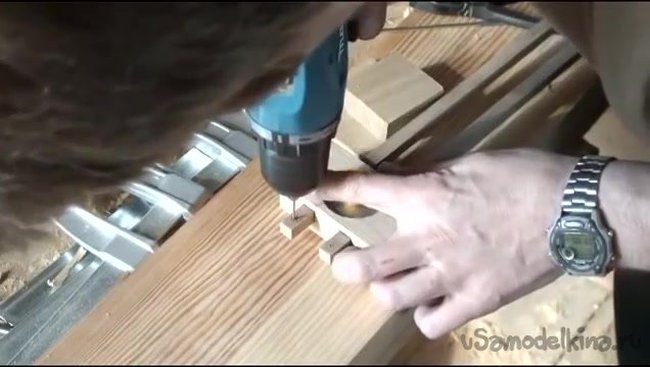

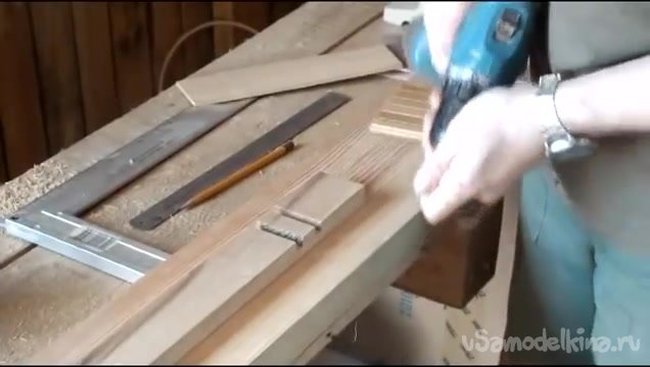

В центральной точке мы сверлим пилотное отверстие. Отверстие сверлим насквозь.

Теперь такое же отверстие мы сверлим в накладке.
Изготовление разметочного рейсмуса

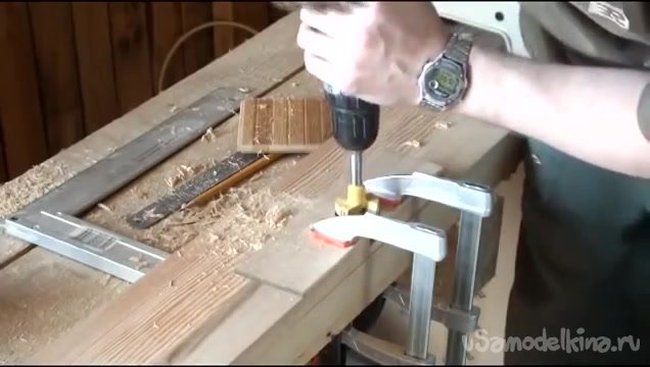

Далее берем сверло Фермера и высверливаем круглое отверстие в накладке по точке, которую мы делали ранее сверлом. Нужно сверлить не только накладку, но и бобышку на глубину 1 мм.

Для того, чтобы нам было легче совмещать детали, мы с одной стороны накладки сверлим пилотное отверстие и со второй стороны сверлим такое же отверстие.

Теперь перьевым сверлом мы делаем дырку на бобышке, где ранее проделывали небольшую дырочку сверлом и зачищаем ее.

Остается сделать сверление для тела болта 6 мм.
Изготовление разметочного рейсмуса


Приступаем к склейке. Бобышку намазываем клеем и накладываем на нее накладку. Прижимаем накладку к бобышке и ждем, когда вся конструкция высохнет.

Обрезаем ножом для резьбы по дереву лишние концы накладки.

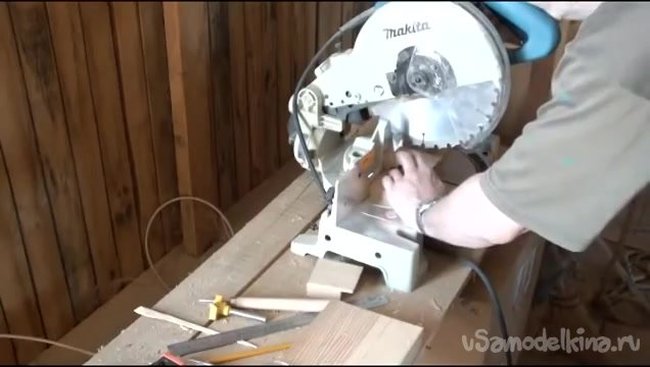

От резьбы отмеряем по 20 мм в каждую сторону и отпиливаем в размер.

Вставляем квадратные палочки в просверленные пазы.

В центе все скрепляем болтами.
Изготовление разметочного рейсмуса

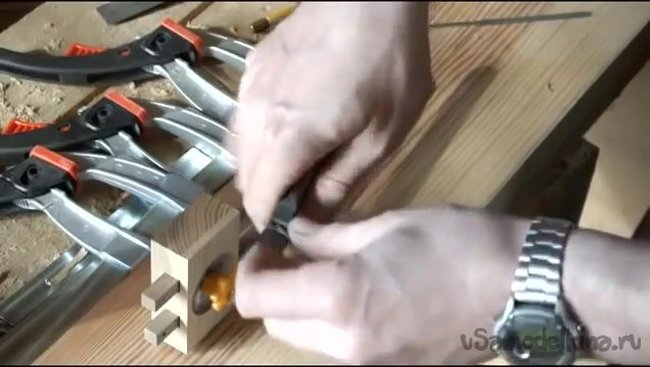

А завершающим штрихом будет: сверлим отверстия под штифты.

Штифты выбираем чуть-чуть короче, чем толщина планки.

Затачиваем штифты и ту же манипуляцию делаем со второй планкой.
