Складной окрасочный бокс для моделей с поворотным столом


Давно присматривался к покупным окрасочным боксам для покраски моделей. По функционалу если еще можно как-то смириться и подобрать что-нибудь. То цены напрочь, отшибают все желание.

По этому, я самодельные боксы тоже просматривал. Но вот, что интересно, и это правильно я считаю, каждый делает бокс под себя. У кого-то один аспект, хорошо сделан. У кого-то другой. Ну, нет такого, что бы для души так сказать. Вот тут я и подумал – да, что, я не смогу сделать для себя. То, что мне надо.

Стал исходить из своих задач.
1. Бокс должен быть не очень большой и не маленький. Такой, что бы можно было красить корпуса кораблей в 200-х сотом масштабе.
2. Он должен свободно вмещаться в габарит моей мастерской (кладовки).
3. Хорошо освещен.
4. Иметь поворотный столик для окраски мелких деталей.
5. Иметь ряд зажимов для удержания деталей при покраске.
6. Иметь интенсивный отсос из области распыления красок.
7. Что бы при необходимости можно было удалять очищенный воздух в атмосферу.
8. Легко сменный фильтр.

Подумал, почеркался. Прикидывая, какие материалы у меня есть, для постройки. Получилась довольно интересная конструкция, а самое главное компактная и легко собираемая. Может не совсем красивая, но функциональная.

Сел за стол, уже по основательней порисовался, радиусы сборки (чтоб ни чего не задевало) окрасочного бокса.

Получился окрасочный бокс имеющий, в сборе следующие размеры:
Длинна – 500 мм, ширина – 400 мм, высота (толщина) – 100 мм.

Мне потребовались, следующие материалы:
1. Рояльные петли первая длиная почти 500 мм, и две коротких по 200 мм.
2. Уголок алюминиевый 10х10 мм около 2 метров.
3. Двойной выключатель, для света и двигателей – 1 шт,
4. Два электродвигателя фирмы Tidar 120х20х25 на 220 вольт - 2 штуки
5. Два разъема для подключения шнура, и подключения компрессора.
6. Лампа дневного света, я использовал NavigatorNEL – A2 , 220 v, W 8.. Но, можно по усмотрению и светодиодную.
7. Узкие куски 4 мм фанеры.
8. И несколько разных листов оргстекла.
9. Ручка для переноса бокса.
10. Ревизионные лючки для сантехники 2 шт.
11. Различный крепеж. Я использовал винты М3 и гайки того номинала.

Шаг 1. Сборка корпуса.

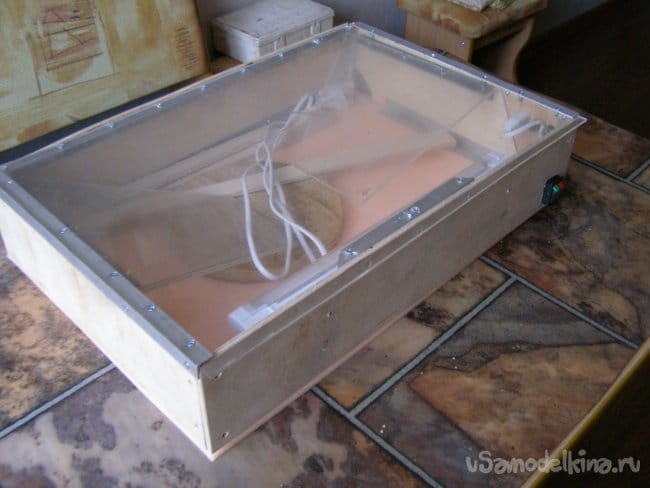

Корпус должен получиться в собранном виде вот таким.

Основание окрасочного бокса я сделал из оргстекла толщиной 5 мм, ну было у меня такое. Размер 500 х 400 мм. По противоположной от меня стороне основания закрепил алюминиевый уголок с учетом того, что еще встанет задняя стенка из фанеры. По бокам основания сделал тоже самое, только боковые стенки имели скос и не доходили до конца основания. Но, ширина была одинакова с задней стенкой. К задней и боковым стенкам, прикрепил на винтах рояльные петли.

К длинной петле прикрутил прозрачное оргстекло (крышку бокса) такого же размера, как и основание. Через алюминиевый уголок присоединил к нему фронтальную плоскость из фанеры 4 мм. По ширине равной, боковым и задней плоскостям прикрепленным к основанию.

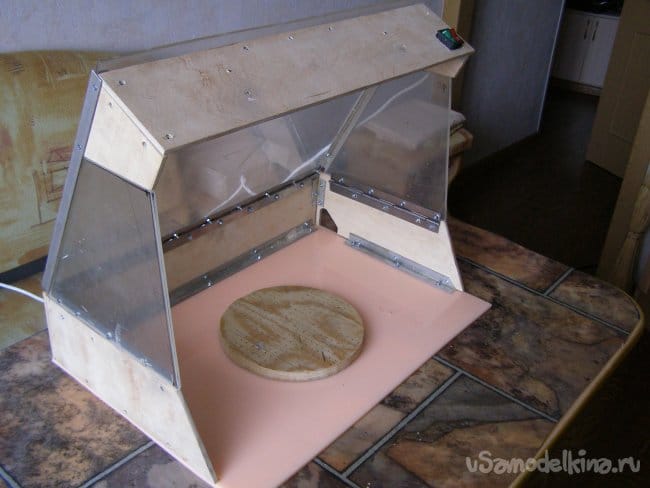

А, от фронтальной поверхности по бокам, две косых плоскости, из фанеры. Которые в закрытом виде дополняют боковины основания. К боковым рояльным петлям прикрутил трапециевидные боковые стенки из прозрачного оргстекла. В открытом виде корпус окрасочного бокса имеет следующий вид.

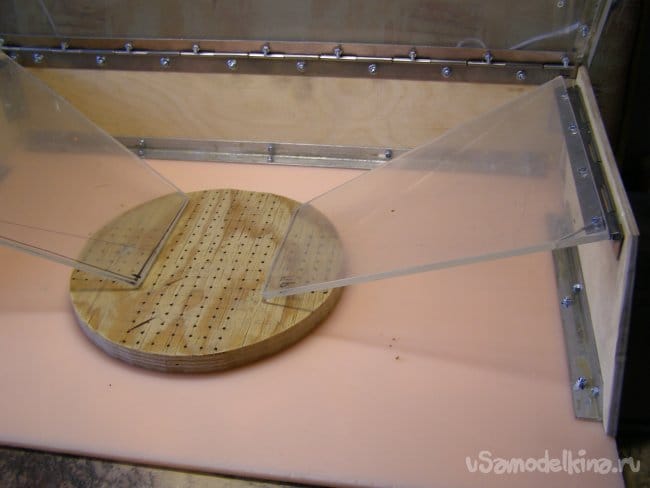

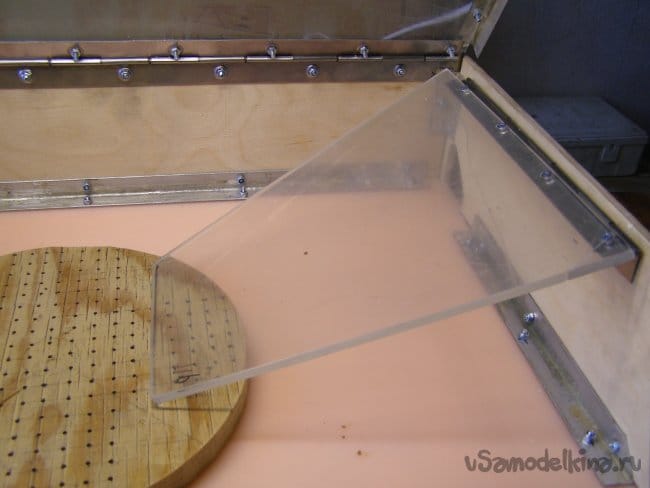

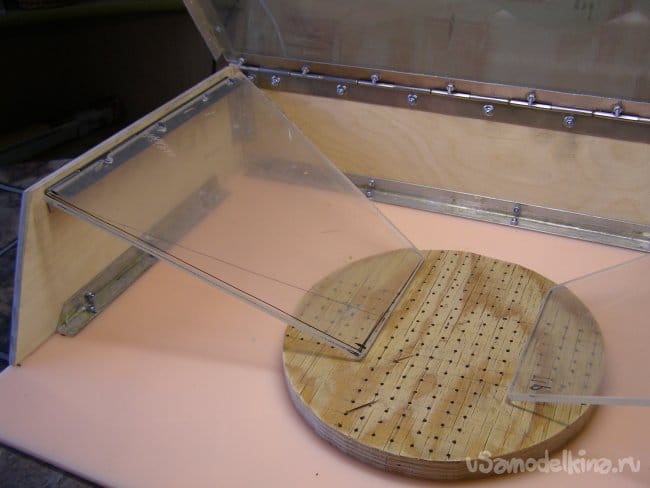

Боковые трапециевидные стенки при складывании имеют следующие положения.

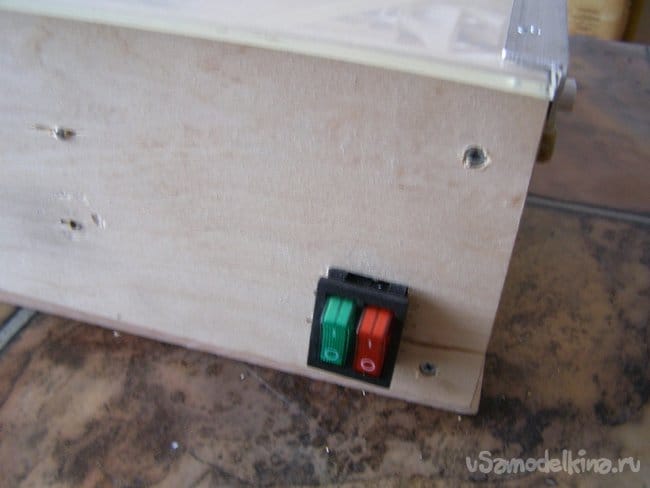

Далее на фронтальную доску под правую руку врезается сдвоенный выключатель.

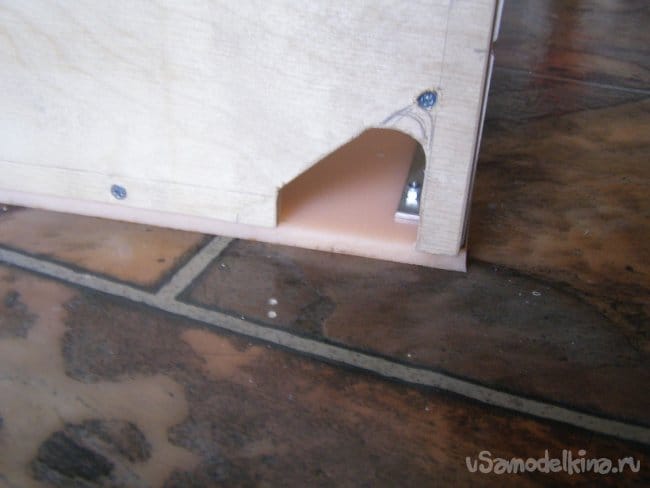

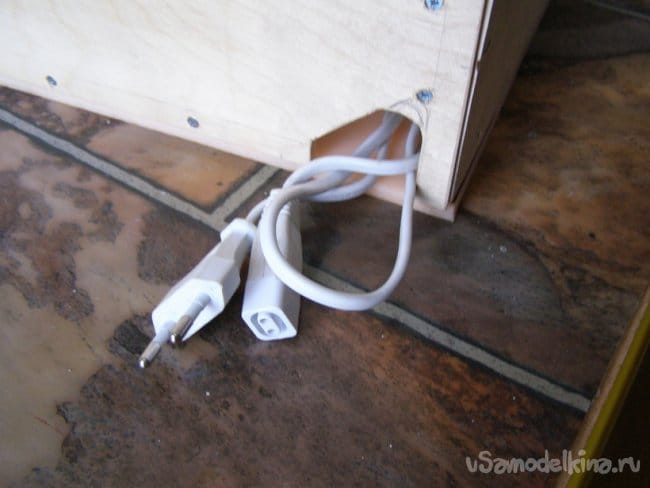

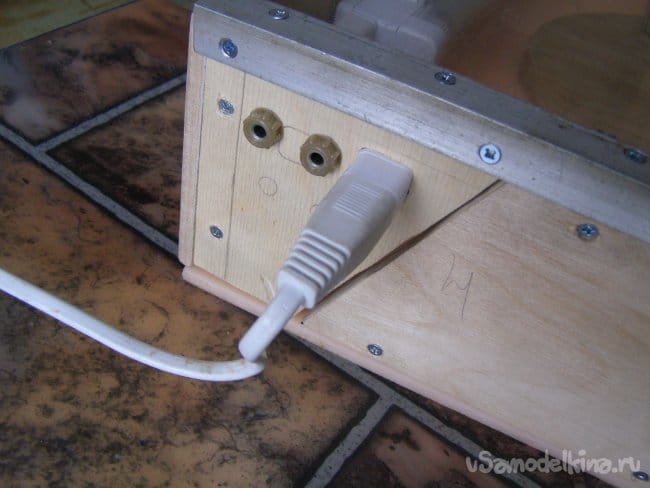

А, в правой косой (малой) боковине устанавливаются разъем под вилку для подключения компрессора, и разъем под шнур. В данном случае я использовал разъем и шнур от лампы дневного света. Ставим у кого, что есть.

Корпус получился приличного объема и довольно светлый.

Шаг 2. Установка вентиляторов.

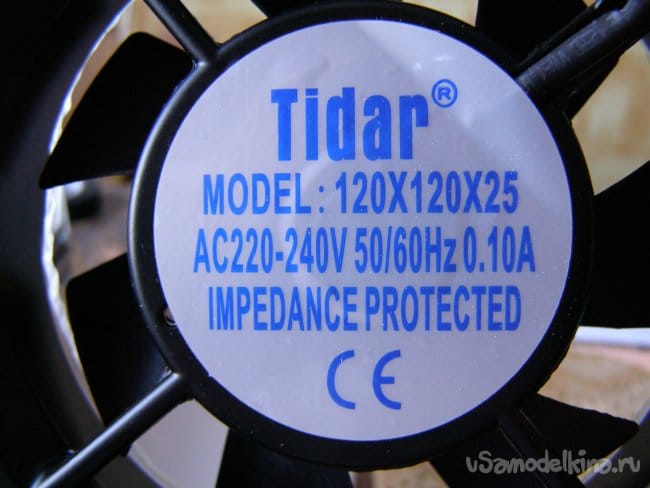

Вентиляторы подбирал, что бы они имели минимальную высоту (толщину), Ну это понятно. А, так же что бы естественно остальные характеристики меня удовлетворяли тоже. Выбор пал на вентиляторы фирмы TUDOR. Приобрел их.

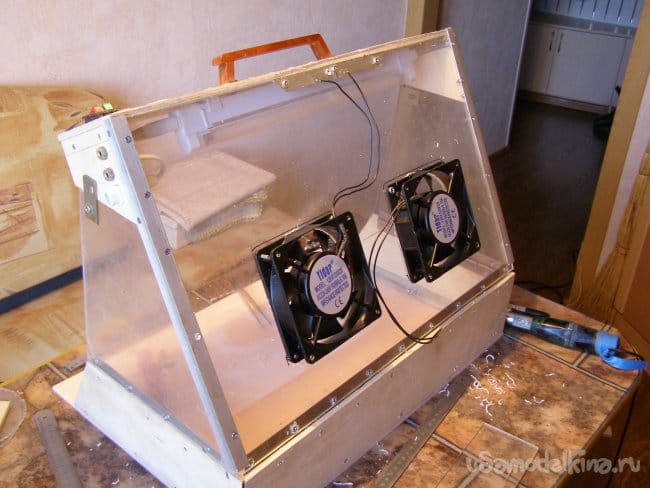

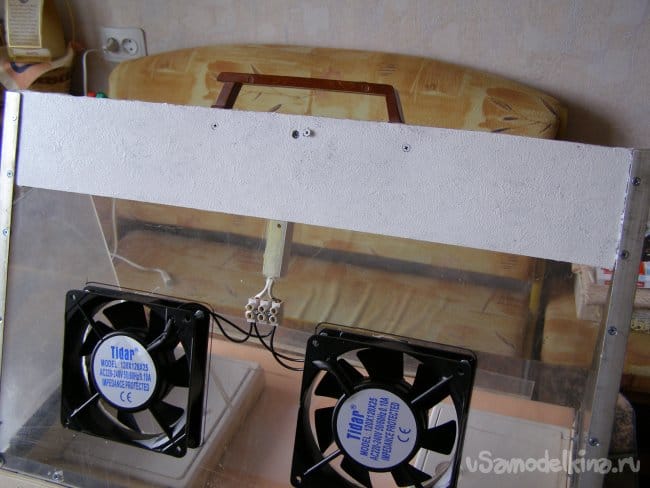

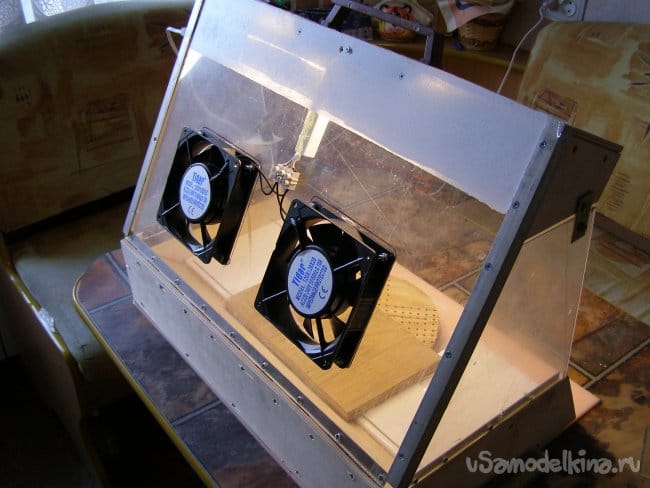

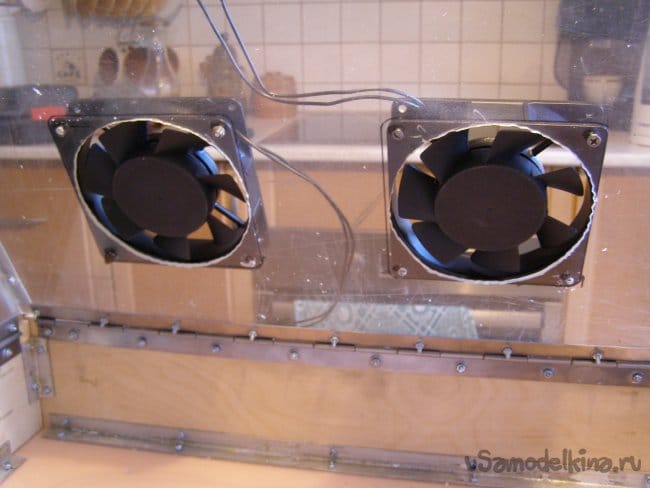

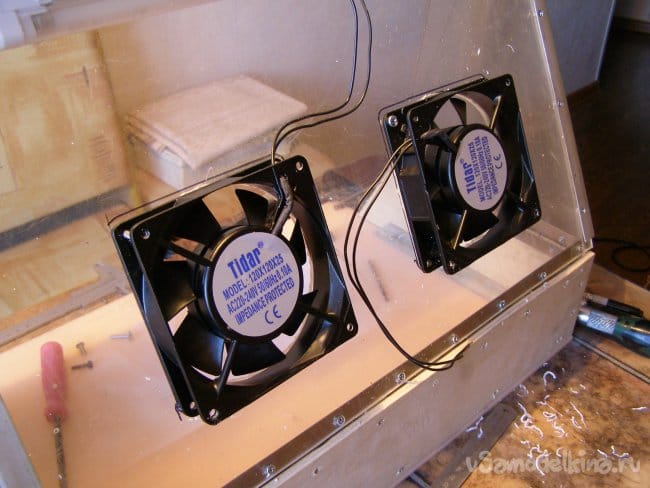

Сделал разметку на крышке бокса и приступил к вырезке отверстий для установки вентиляторов.







Шаг 3. Обустройство бокса.

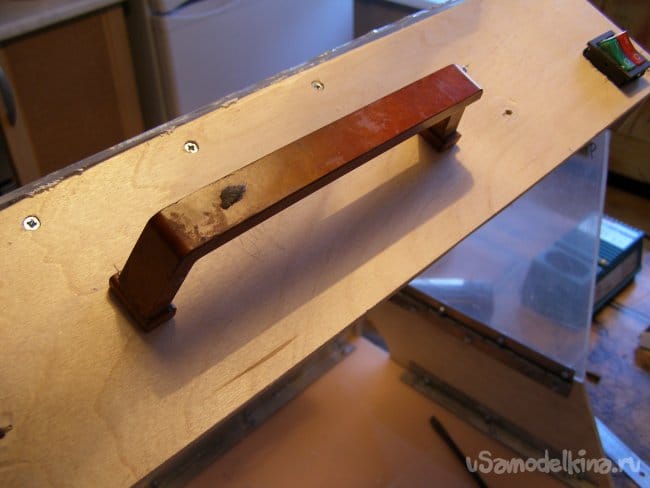

Для удобства переноски бокса на фронтальной панели установил ручку.

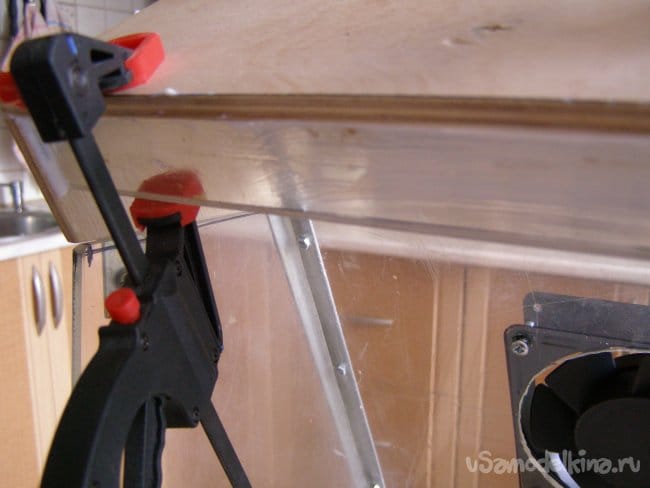

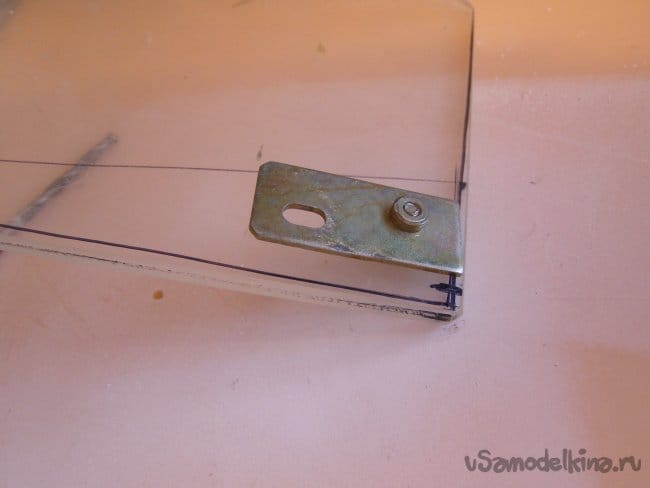

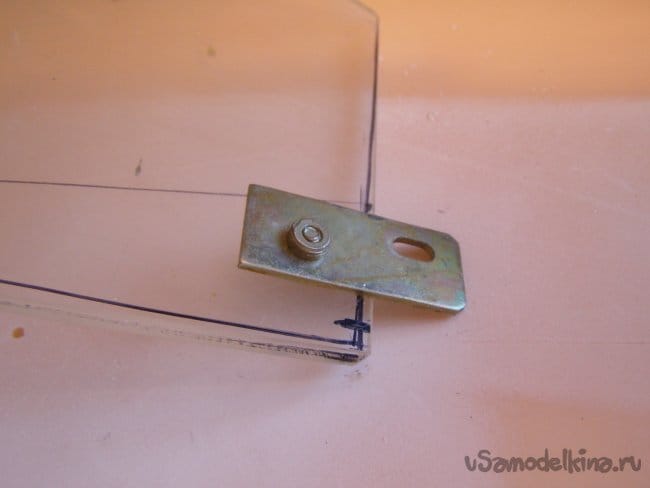

На боковых трапециевидных стенках установил упоры для удержания их в вертикальном положении.

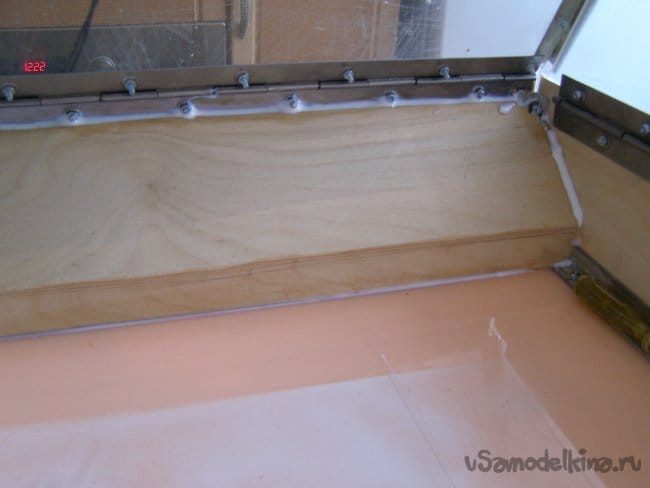

К тыльной стенке бокса, установил отражающий короб.

Он несет двойное предназначение. Первое отбивает окрасочный распыл вверх к фильтрам вытяжки. Второе, является корпусом выгородки для хранения электро шнура бокса.

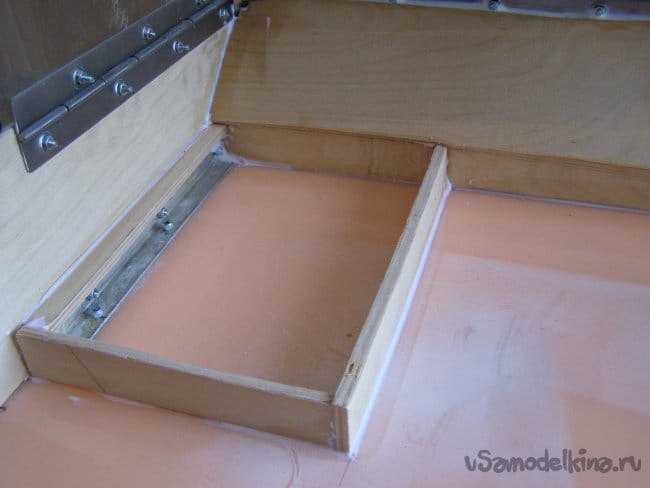

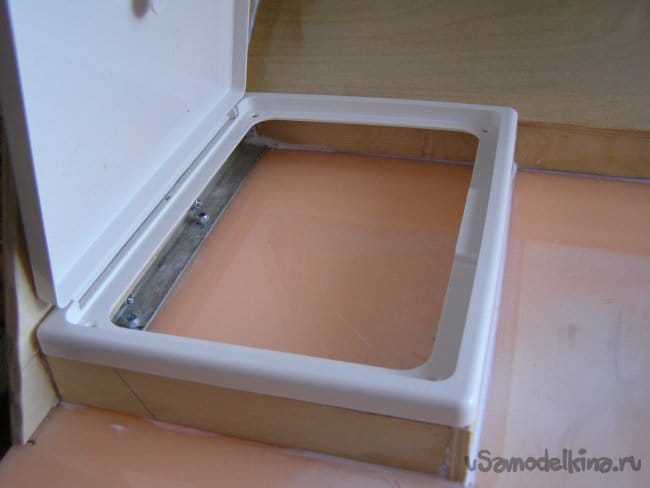

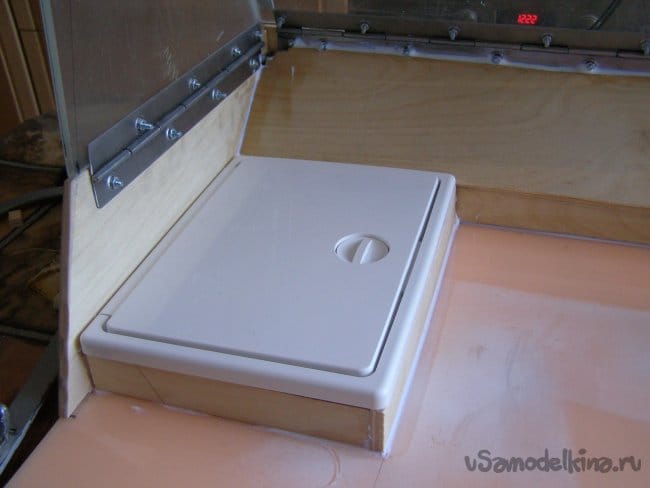

Вплотную к фанерным боковым стенкам бокса и отражающему коробу , слева и справа установил сантехнические ревизионные лючки, сделав для увеличения из объема небольшие основания.

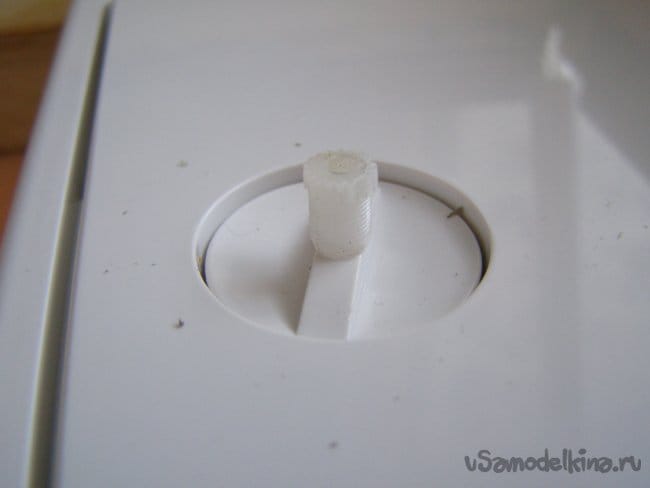

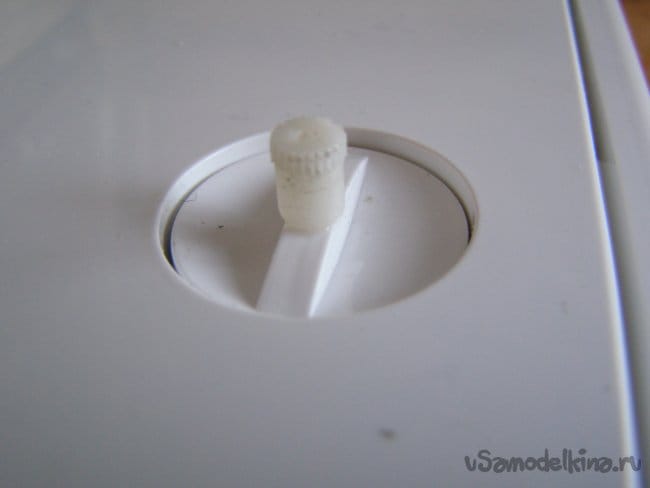

Для удобства поднятия крышек люков приклеил к их задвижкам небольшие бобышки, взятых от использованных старых газовых зажигалок.

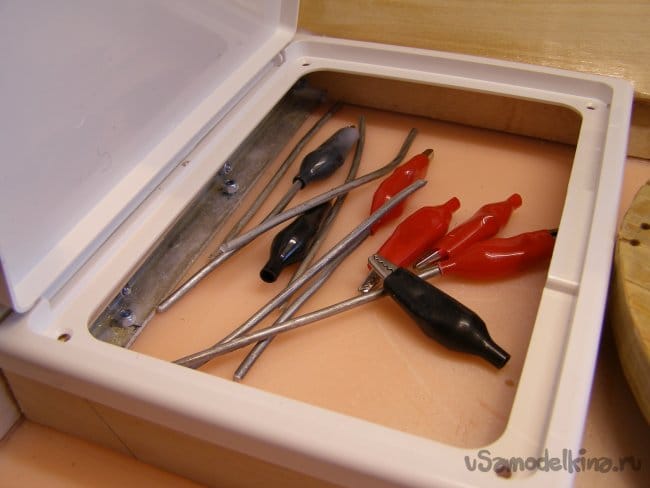

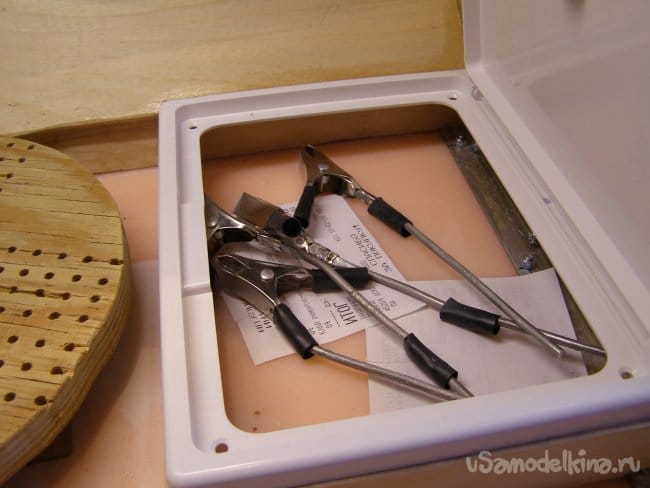

Эти лючки предназначены для хранения держателей деталей при их покраске.

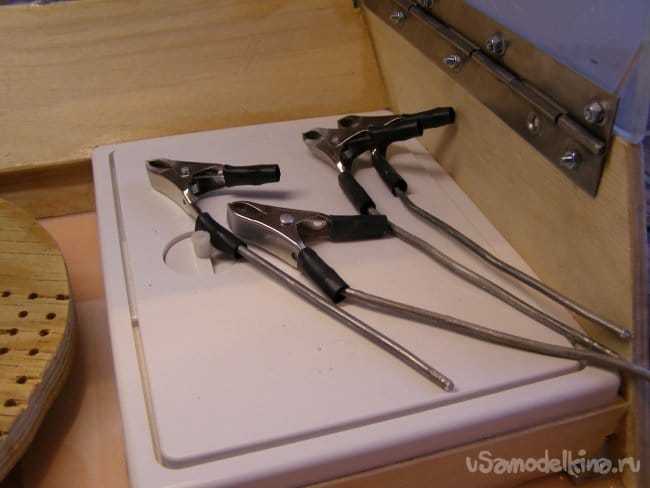

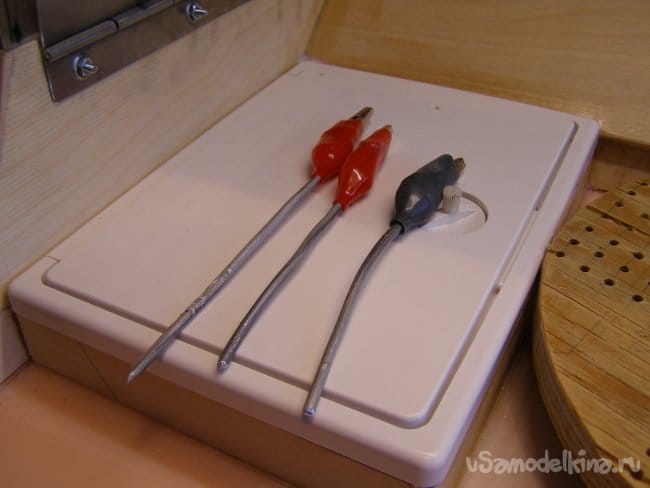

Слева хранятся держатели с зубцами, справа без зубцов с плоскими губками. Они (держатели) сделаны из так называемых «крокодилов». Которые закреплены на алюминиевой проволоке, позволяющей изгибать их в нужном положении. Держатели крепятся на поворотном столе. Конструкцию, которого, приведу ниже.

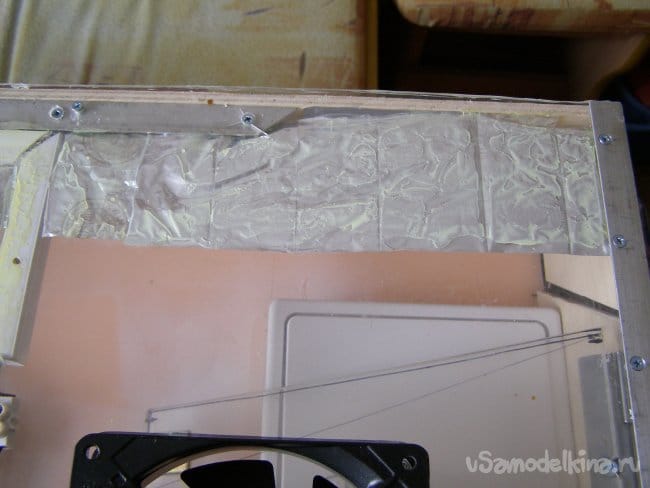

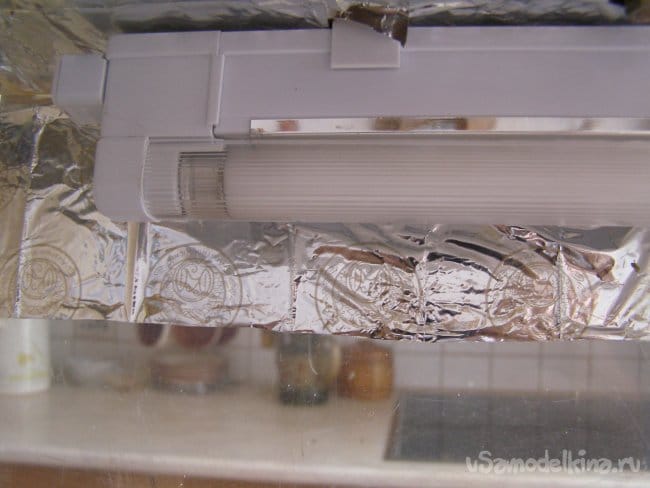

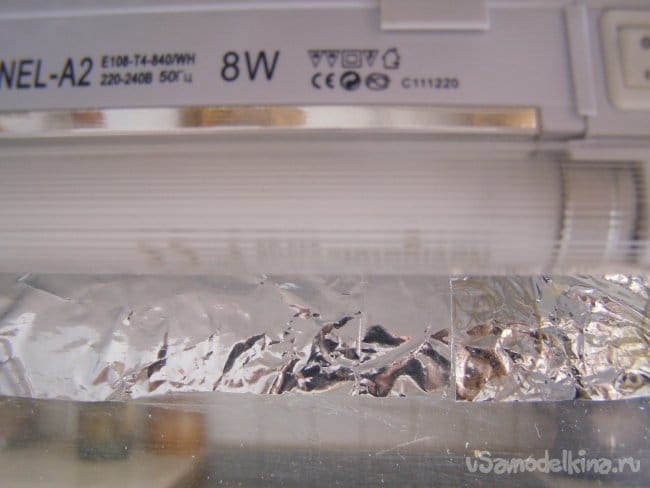

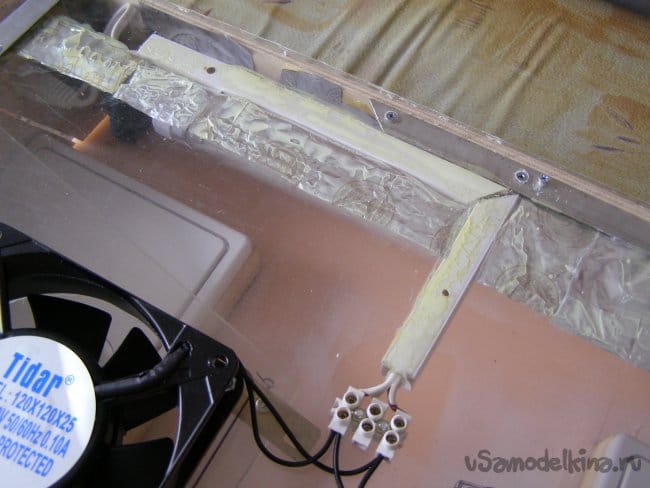

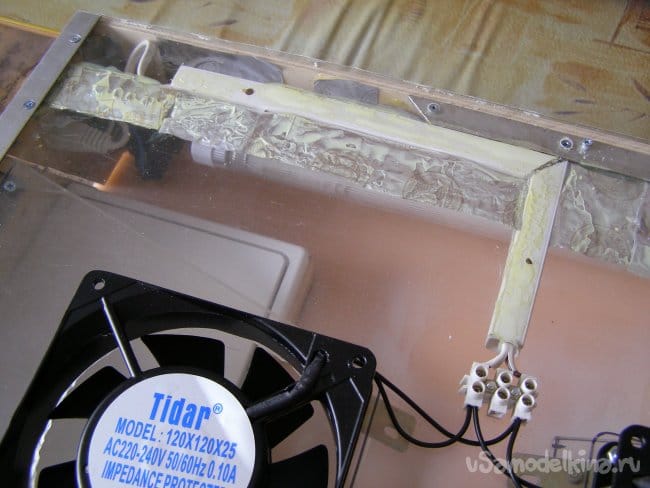

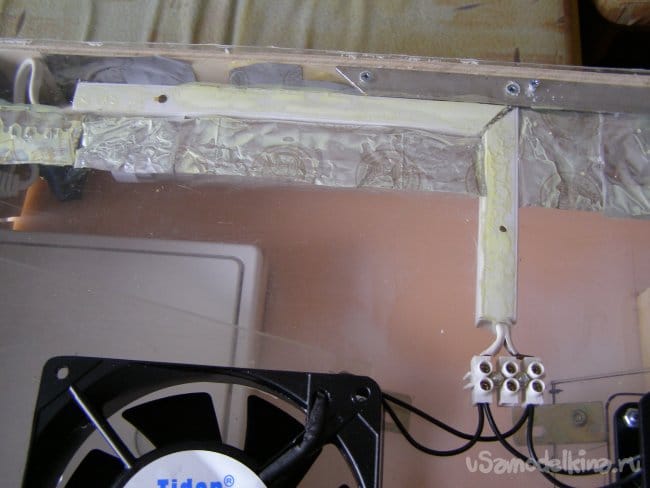

Далее, обрезал крышку бокса за под лицо с фронтальной панелью, так как она намного выступала. С внутренней стороны фронтальной поверхности, где установлена лампа дневного света, свободные участки оклеил серебряной фольгой для лучшего отражения света. Установил короба для проводов и произвел разводку и подключения вентиляторов к выключателю. Один выключатель работает на включение света, второй на включение вентиляторов. На крышке бокса вверху, на против лампы, сделал покраску.

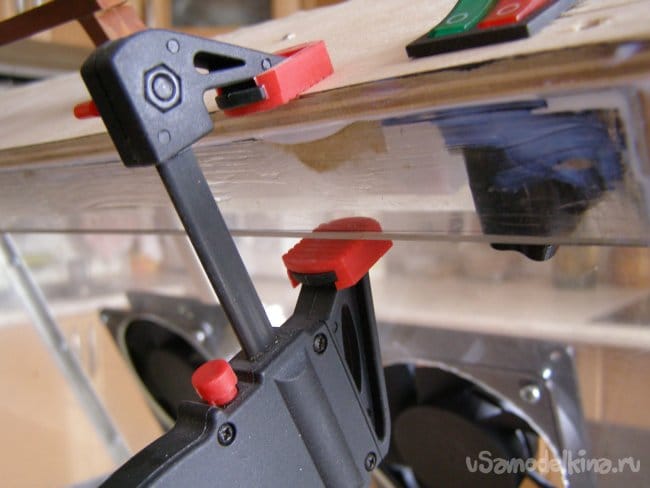

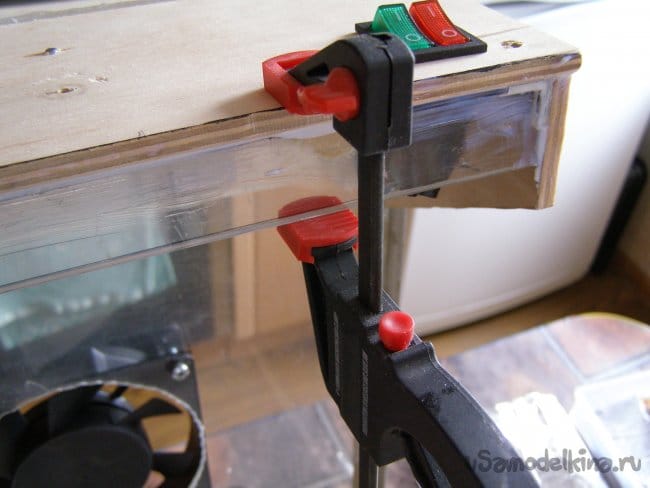

На фронтальной стороне, снизу сделал вклейку полосы из оргстекла. Можно из фанеры. Она предназначена для концентрации света лампы на окрасочном столе, а также, что бы свет не бил в глаза.

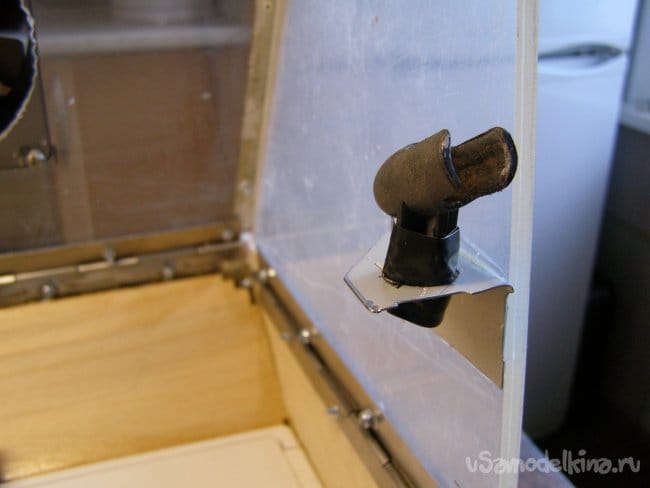

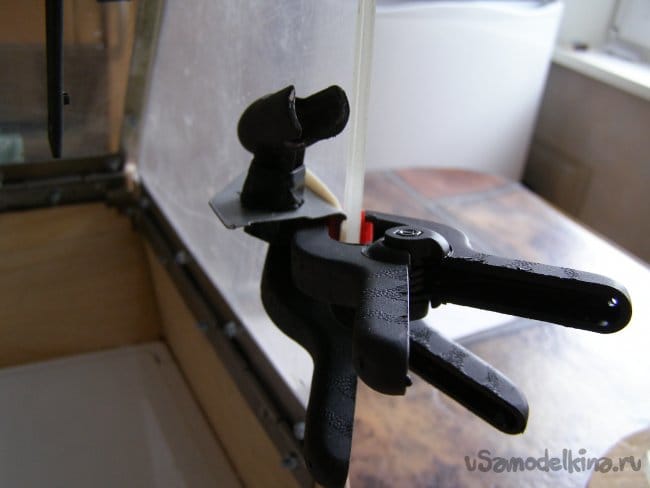

На правой трапециевидной стенке установил держатель для аэрографа.

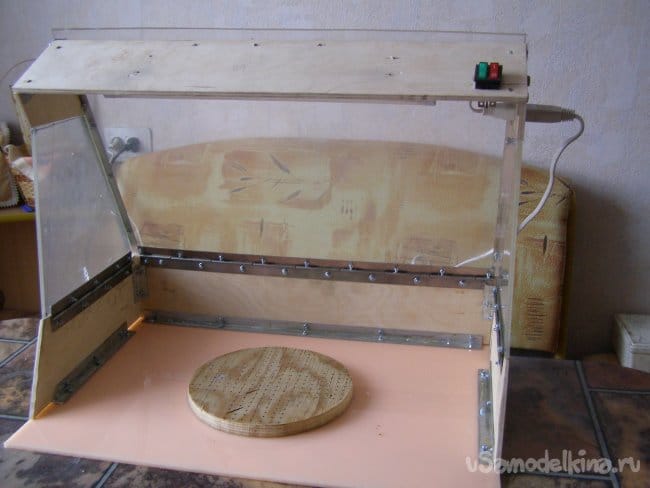

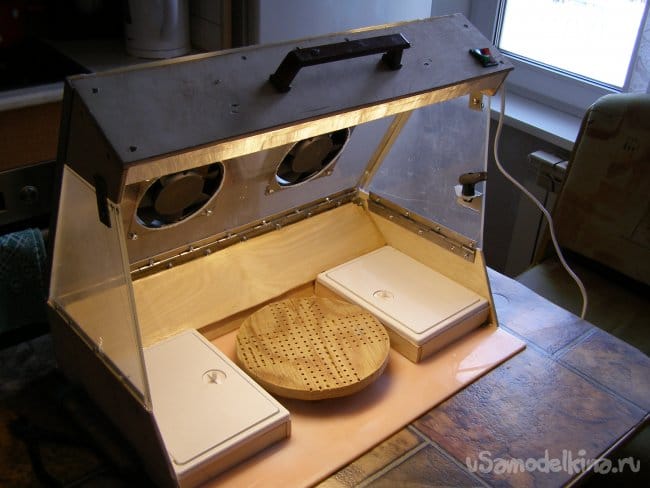

Так выглядит окрасочный бокс по окончании работы над ним.



Шаг 4. Поворотный стол.
Описание конструкции нашел в интернете и решил пробовать сделать. Благо старый винчестер имелся в наличии.

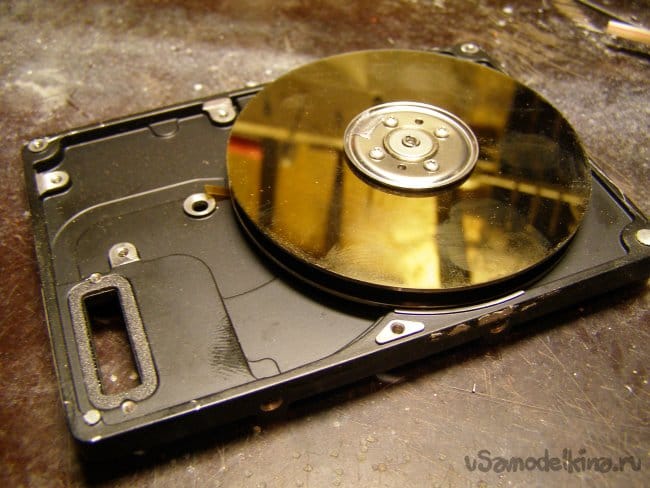

Разобрал винчестер и достал жесткий диск.

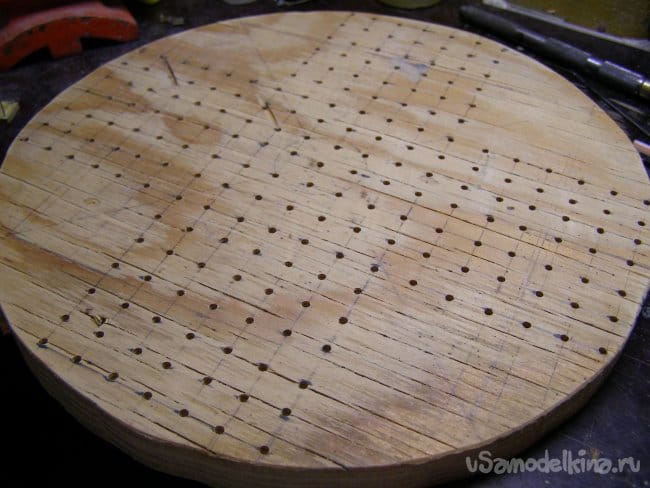

На толстой фанере сделал разметку отверстий для держателей и вырезал круглую столешню.

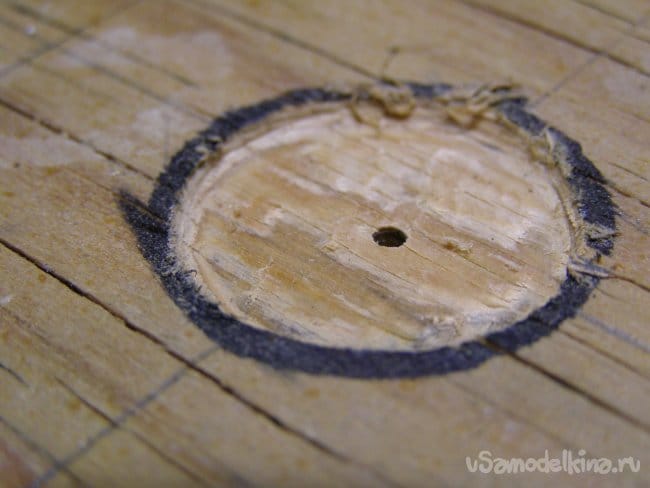

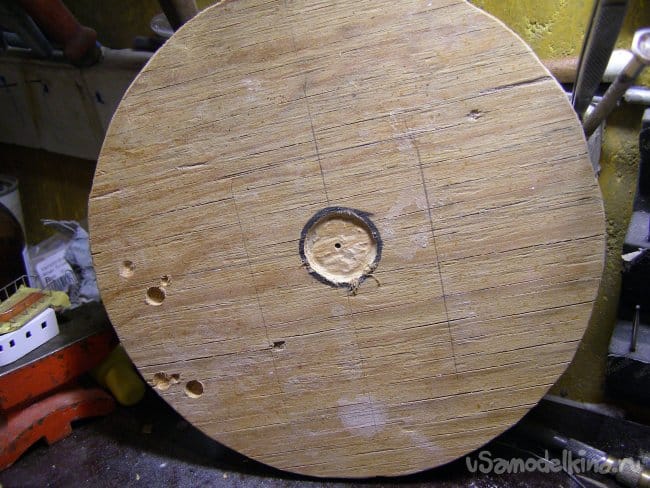

С нижней части столешни вырезал круглое углубление, поскольку крепление жесткого диска не давало ей плотно сесть на диск.



Столешня крепится к диску винчестера на клей.

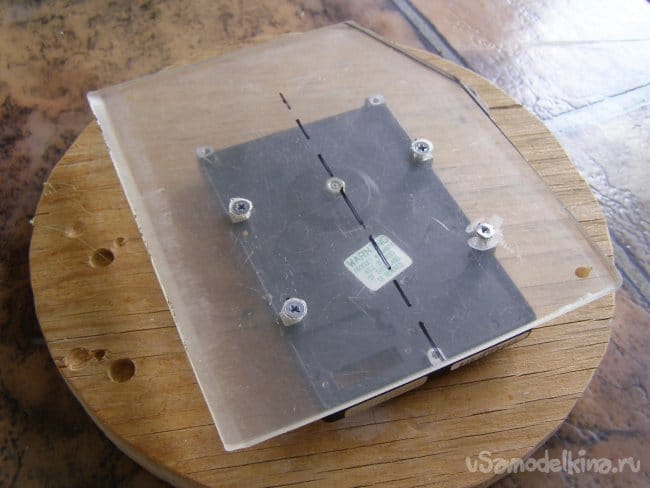

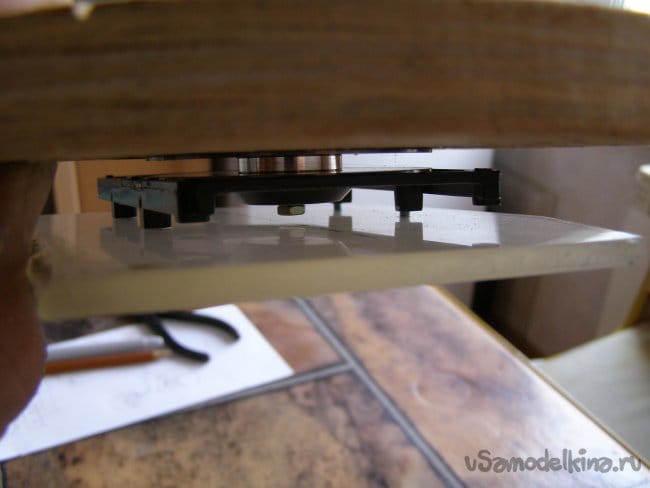

Снизу к основанию диска, привернул основание из оргстекла, для устойчивого положения вращающего стола


Ну, вот окрасочный бок и готов. Первые же покраски моделей и деталей показали мои правильные выводы и решения по его созданию.

Например, на нем свободно был покрашен корпус крейсера «Варяг» в масштабе
М 1:200, длинной 630 мм, не говоря уж о других деталях.
Ну, а совершенствовать и модернизировать можно до бесконечности.
Надеюсь, описание было кому-то полезным.

Смотрите, критикуйте, советуйте.
С уважением, Старпом.
