Посмотрел модели на Aliexpress и был разочарован, самые простые стоили недешево, свет у них слабый, более дорогие модели были лучше, но останавливала неоправданно высокая цена. Взяв от этих моделей самое лучшее, занялся поиском подходящего материала. Первоначально была мысль сделать ящик из пластика. Именно так устроены простые модели. Но мне хотелось, чтобы конструкция была твердой, надежной, поэтому в качестве исходного материала взял то, что было в наличии: тонкую фанеру и ДВП, так как фанеры не хватило/
Приступает к работе:

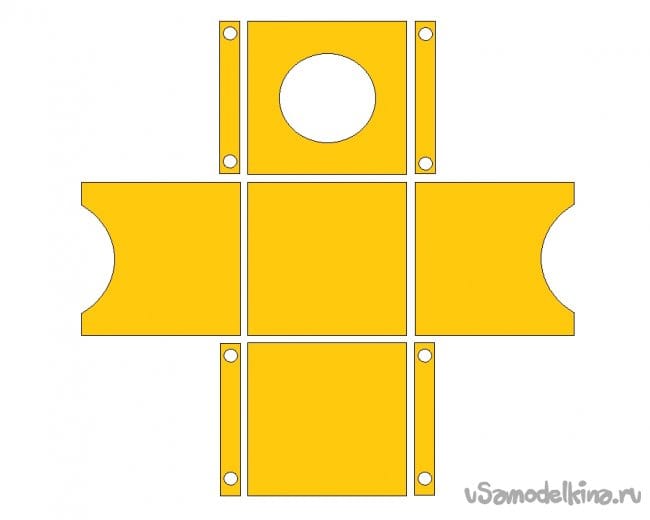

Отрезаем пять квадратных заготовок и четыре узкие заготовки. Какой делать размер? Чтобы ваша самоделка, которую будете фотографировать, помещалась в бокс. И конечно сделайте с запасом на будущее.
В заготовке, которая будет верхом, прорезаем отверстие для удобства съемки сверху.

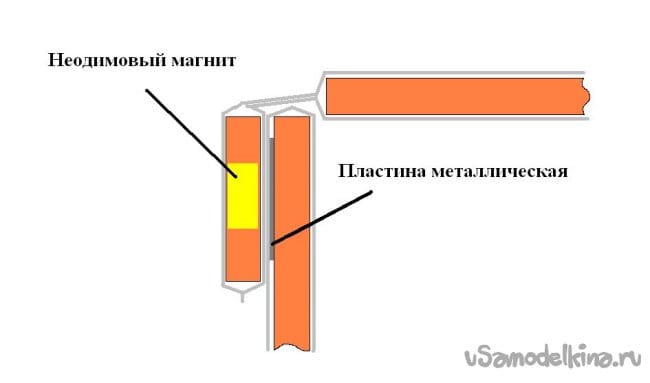

В двух боковых заготовках по радиусу отпиливаем сегменты для удобства боковой съемки. Для скрепления в собранном состоянии между собой боковин, верха и низа я применил неодимовые магниты, купленные на Aliexpress. Они вклеиваются по две штуки в длинные узкие заготовки, в предварительно просверленные отверстия. На боковые стенки в места будущего прилегания магнитов приклеил кусочки железа.

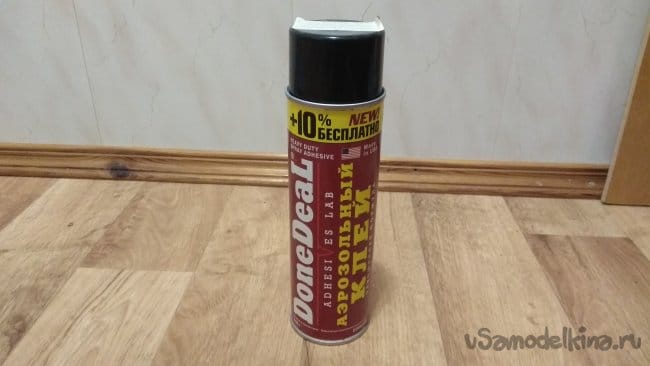

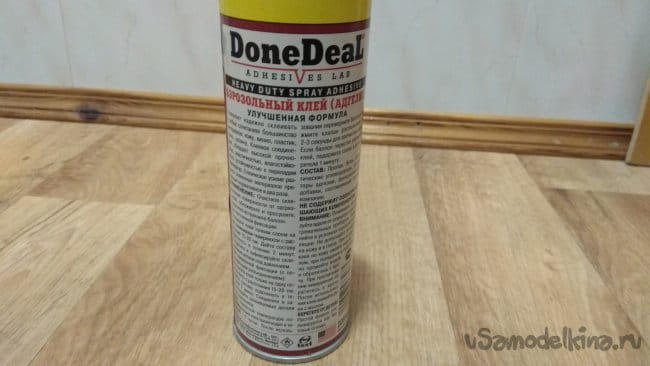

Первоначально была мысль установить шарниры для скрепления заготовок, но от этой мысли я отказался и не зря, шарниры в принципе не нужны. Для скрепления между собой заготовок применена белая ткань. У меня долго лежал баллон клея в виде спрея, для приклеивания ткани к заготовкам решил применить именно его.

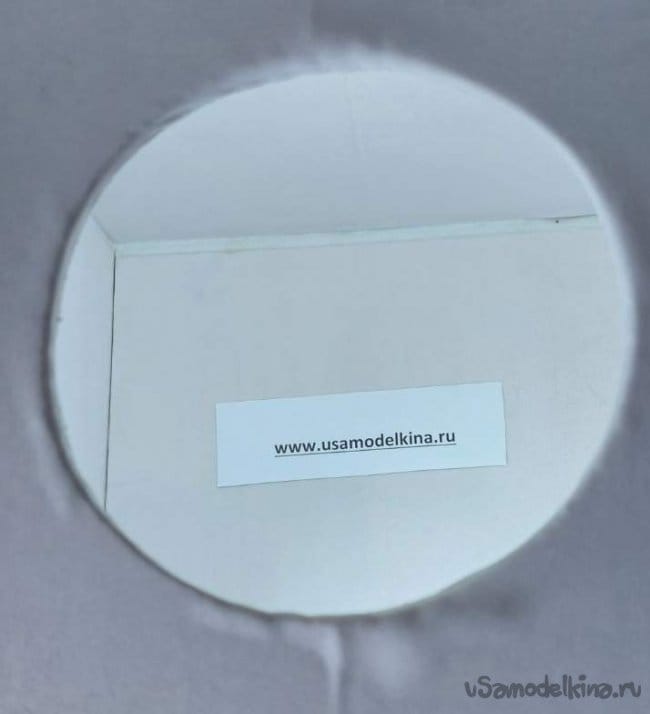

Какие подводные камни: клей легко проступает через ткань, поэтому наносите тонкий слой клея и подсушивайте. Лучше всего предварительно потренироваться. У меня времени на тренировку не было, вечером и ночью я мастерил самоделку, а на следующий день уже надо было дарить. Попробовал вариант с нанесением на фанеру и ткань, вариант отдельно на фанеру. В первом случае клей очень сильно проступил, во втором намного меньше. И все же при нанесении клея я переборщил с количеством. На фото видно, как излишки клея проступили на внешней поверхности.
Приступаем к склеиванию. Выкладываем на застеленную, например газетой, поверхность заготовки из фанеры и наносим тонкий слой клея. Правильно выкладывайте боковые стороны, чтобы после склеивания полоски с магнитами попадали на стороны с наклейными металлическими пластинами. После подсушки клея выкладываем заготовки покрытой клеем стороной на расстеленную на ровной поверхности ткань.
Какое делать расстояние между заготовками: надо учесть, бокс будет складываться, между двумя стенками должна помещаться третья. При четырехмиллиметровой фанере получается расстояние около 15мм.
Аккуратно наносим клей на вторую сторону заготовок, после подсушивания аккуратно приклеиваем ткань. Лучше всего эту операцию проводить вдвоем: один держит ткань, другой прикатывает к фанере. Я приклеивал один, это сложно.
Что делать с краями ткани: я обрезал и обметал ниткой. Занятие долгое и трудное. Особенно, если учесть, что между слоями ткани есть клей, который липнет к иголке и постоянно застревает в ткани.

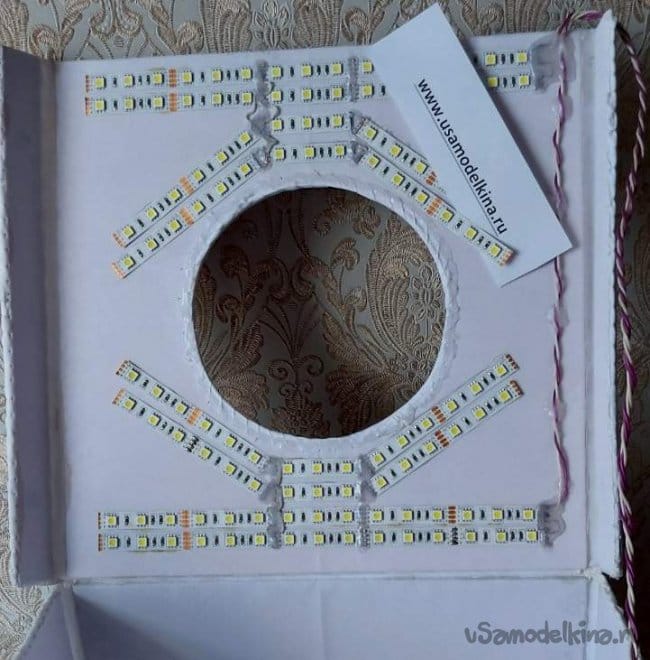

Займемся светом. Для освещения была применена светодиодная лента, питание от адаптера 12В 1А. Приклеиваем ленту на термоклей и соединяем отрезки ленты. В первой версии ленты было в два раза меньше, четыре горизонтальных полоски, адаптер 12 вольт, нерегулируемый. Сестра попросила добавить света. В итоге добавил еще столько же ленты, разместив отрезки по кругу.
Поменял адаптер на другой с заявленным выходным током 5А, который модернизировал, поставив в цепи обратной связи переменный резистор.
Теперь адаптер выдает выходное напряжение от 5 до 14В. Ленты это напряжение выдерживают, а света при максимальном напряжении получилось еще больше.

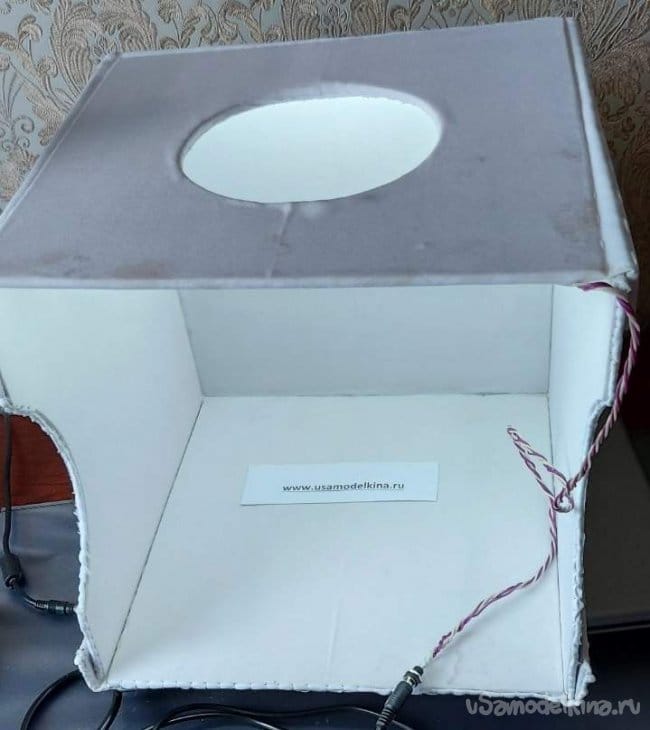

Как складывается LightBox: две боковые стенки складываются на одну сторону центральной части, верхняя и нижняя на другую, причем сторона со светодиодными лентами должна оказаться сверху. Таким образом толщина в сложенном состоянии всего 3-4 см, что позволяет хранить LightBox в обычном пакете.
