Доработка автомагнитолы Sony DSX-A30E

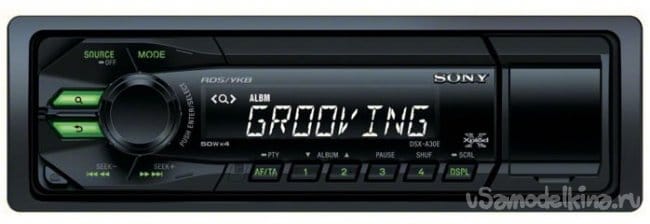

Недавно я рассказывал о самодельном «музыкальном центре» для дачи и усилителе «Тонар», упоминая о том, что мне дома не хватало только FM приемника. Рассматривал вариант встраивания в усилитель FM приемника от какой-нибудь мыльницы, но это все было не то, хотелось помимо приемника иметь «лентяйку», дистанционное управление. Несколько автомагнитол, которые прошли через мои руки, натолкнули на мысль купить домой именно автомагнитолу, а не дорогой музыкальный центр. Тогда только появились модели автомагнитол с USB и Bluetooth. Немного поискал и нашел бюджетную Sony DSX-A30E.

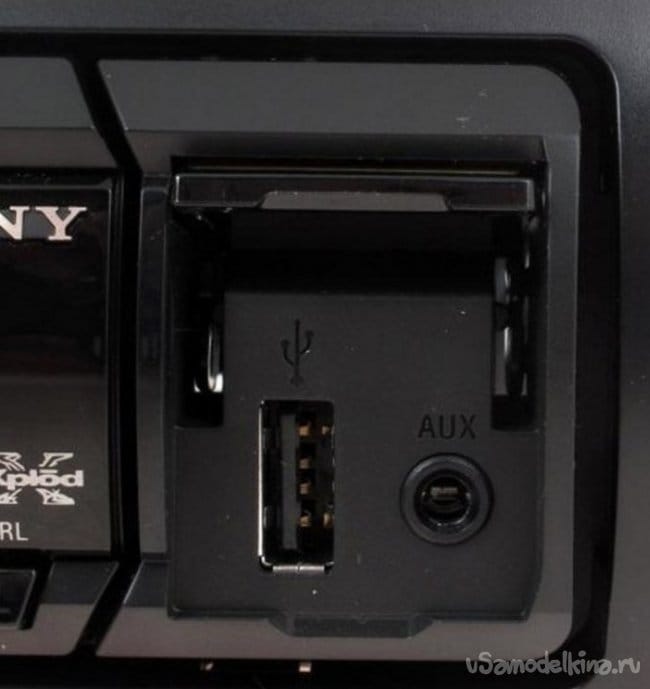

На борту у автомагнитолы был только USB, не решился брать с Bluetooth, по нему были отрицательные отзывы.

У меня в машине стояла дисковая mp3 Pioneer DEH-3000MP, которой я был абсолютно доволен.

Хотелось домой взять именно Pioneer с USB, но они стоили очень дорого. Из положительного у Sony был отличный пульт управления с выделенной качелькой громкости, это очень удобно.

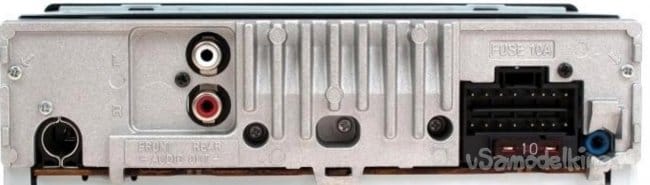

Автомагнитола Sony играла очень достойно, особенно после дополнительной настройки всех параметров, но имела существенный минус: задняя часть с куцым радиатором прилично грелась даже при нулевом уровне громкости. На средней громкости радиатор раскалялся так, что было не взяться.

Анализ показал, что ИМС усилителя мощности висела на радиаторе не одна, а в паре с линейными стабилизаторами. Это и привело к излишнему тепловыделению. Моя дисковая Pioneer на средней громкости была теплая.

Коллега по работе, послушав мои рассказы о недорогой бюджетной Sony, решил ее купить, тем более ему всегда нравилась продукция этой фирмы. Дело было летом, магнитола в его машине перегревалась, глючила и была по-быстрому продана. Я же поступил по другому, просверлил в радиаторе магнитолы пару отверстий, нарезал резьбу и установил активное охлаждение - вентилятор 40мм.

Подключил красный провод вентилятора к контакту красного провода автомагнитолы, на который приходит напряжение с замка зажигания, а черный на контакту массы. Все бы ничего, но при номинальном напряжении 12В вентилятор создает приличный шум, хотя и замечательно охлаждает. Немного поэкспериментировал, пяти вольт оказалось маловато, а вот около восьми вольт самое то. Как раз и стабилизатор 7808 был в наличии. Установил его на небольшую пластину из алюминия, которую завел под вентилятор для обдува. Это дополнительно направило основной поток воздуха вверх.

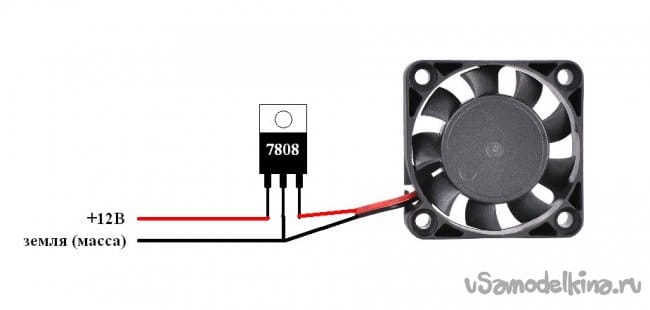

Изолировать его корпус в нашем случае не нужно, на нем тоже масса. Схема подключения до безобразия проста, разберется даже начинающий.

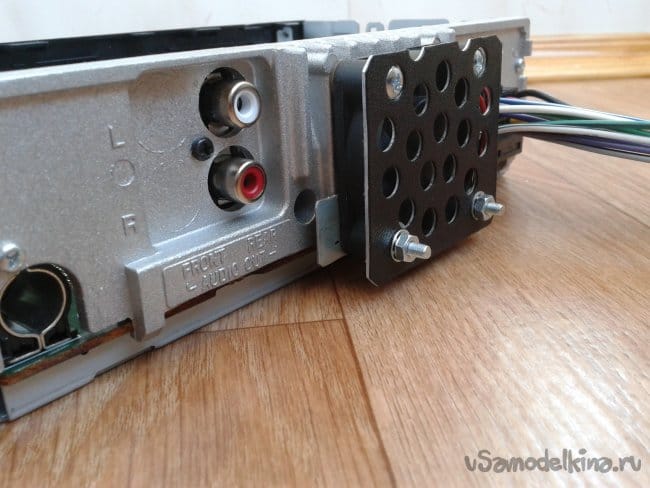

Фильтрующие конденсаторы не ставил, посчитав их необязательными в данном случае. Вентилятор закрыл импровизированной решеткой, на случай установки в машину, чтобы вентилятор случайно не перетирал провода.

Автомагнитола поиграла пару лет дома (питалась от купленного на Aliexpress блока питания 12В 8А, для сохранения настроек при выключении питания поставил через диодно-резистивную развязку б/у аккумулятор 7А/ч от бесперебойника), а затем была установлена в автомобиль, надоело в Pioneer менять диски

Зачем я рассказал об этой самоделке? Да очень просто! Идею активного охлаждения можно применить в различных местах и устройствах, а установка простейшего стабилизатора позволяет снизить шум от охлаждения до приемлемого уровня, с этим разберется практически любой человек, даже слабо разбирающийся в электронике.
