    Приемник, превратившийся в МФУ. История создания


    Это сейчас у всех смартфоны и блютуз колонки. Но что было делать, когда всего этого не было, а послушать музыку особенно на природе хотелось? Правильно, сделать FM приемник, автономный, достаточно мощный, со встроенным фонариком, ведь очень часто посиделки на природе бывали дотемна.

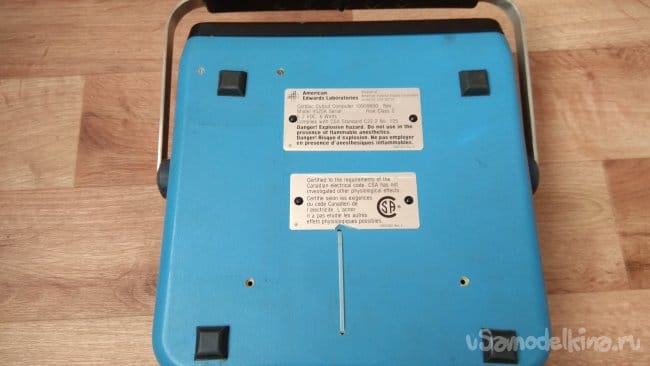

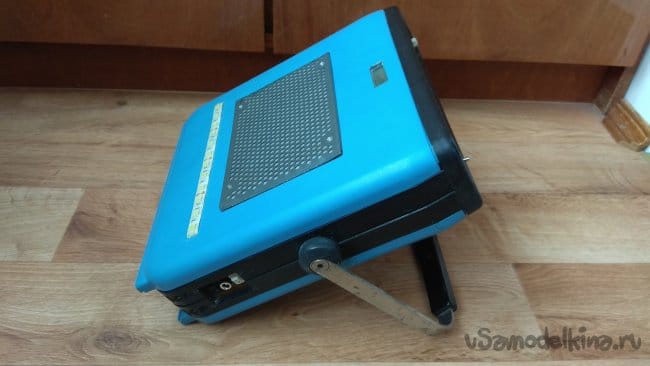

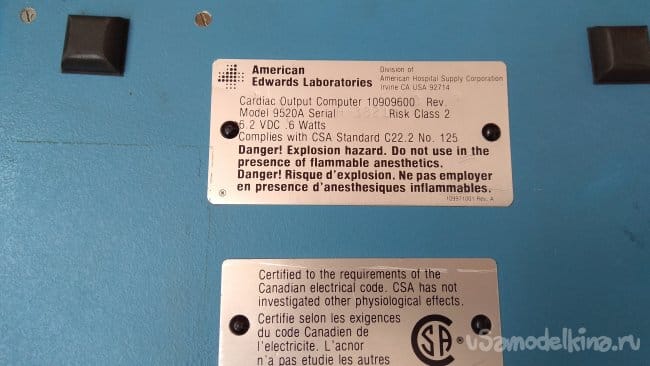

    Дело было 18 лет назад. Корпусом для приемника послужил списанный медицинский прибор, имеющий удобную ручку для переноски, которая может одновременно служить подставкой и антенной.

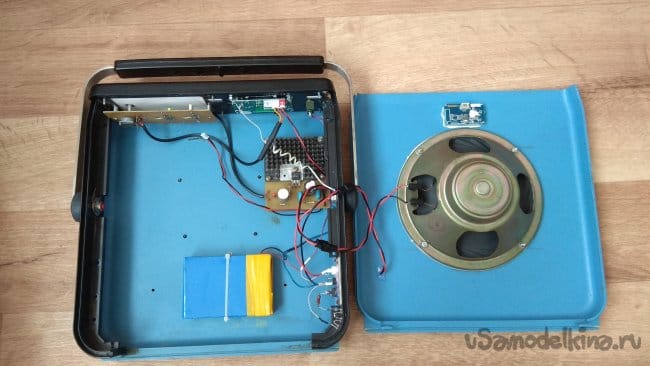

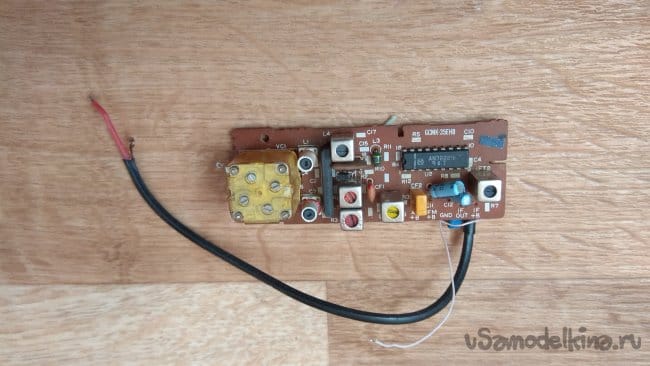

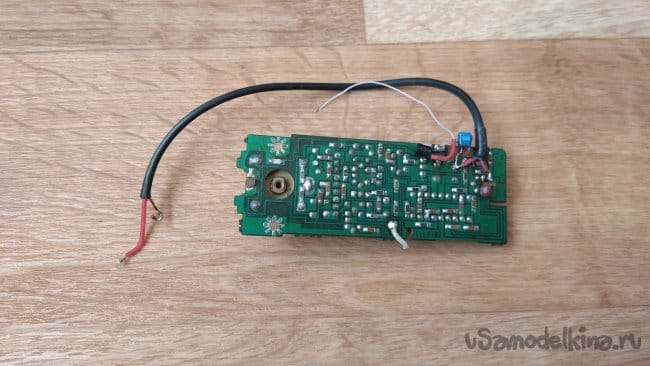

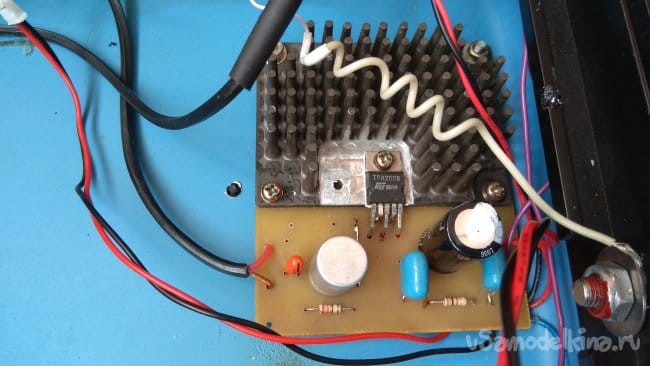

    Усилитель был собран на TDA2008, динамик от старого лампового телевизора, подсевший никель-кадмиевый 12В аккумулятор от кардиографа, а сам FM приемник достался от какой-то неизвестной мне магнитолы в виде платы.

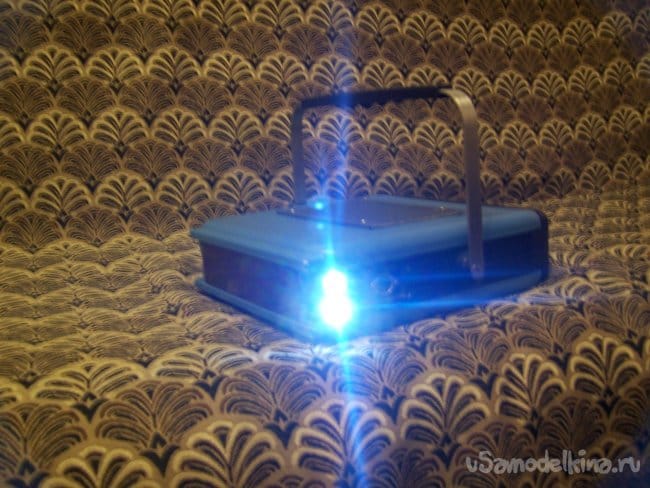

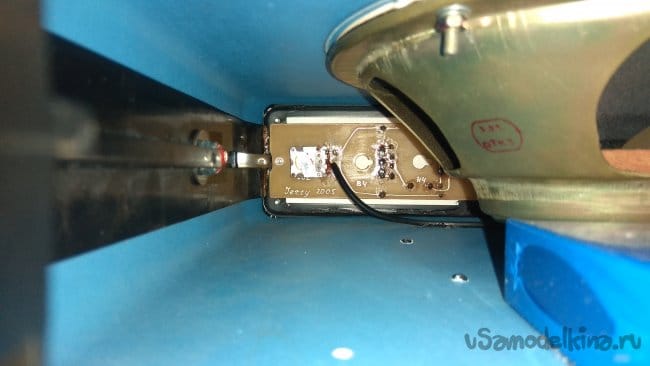

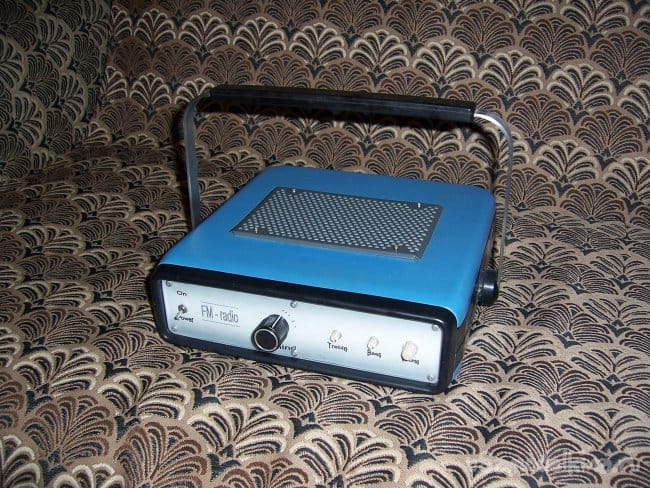

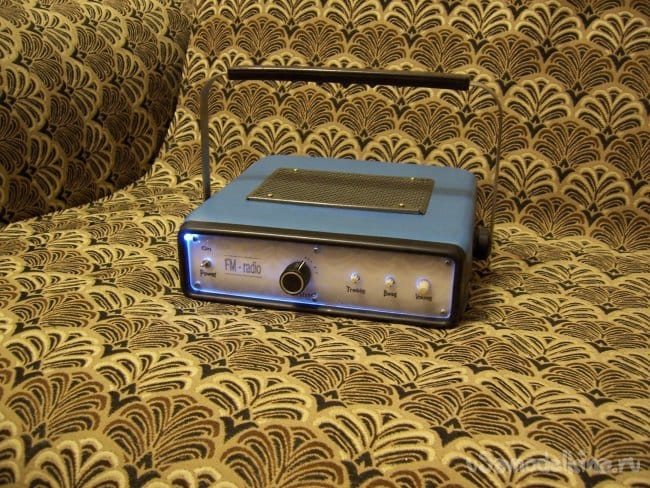

    Собираем все в кучу и получаем очень даже приличный для тех лет приемник. Простейший пассивный темброблок придал звуку окраску, приемник заиграл. Даже не ожидал, что старенький бумажный динамик будет так здорово играть в пластмассовом корпусе. Только появившиеся в продаже сверхяркие светодиоды в количестве 2 штук (дорогое было удовольствие) были установлены в угол приемника, что позволяло как осветить поляну во время сборов, так и освещать дорогу. Еще один маленький светодиод подсвечивал переднюю панель.

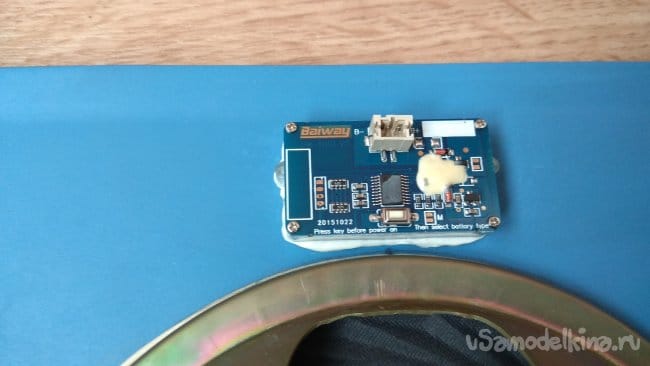

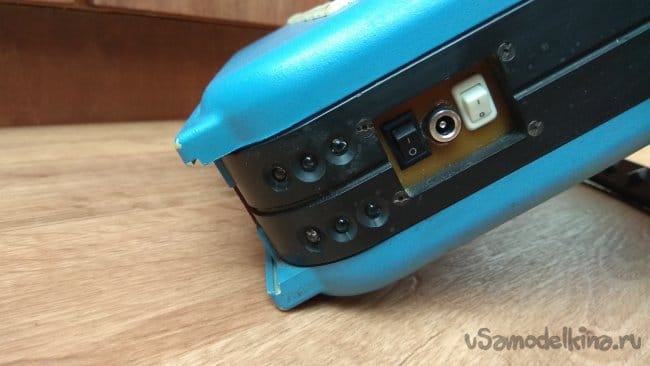

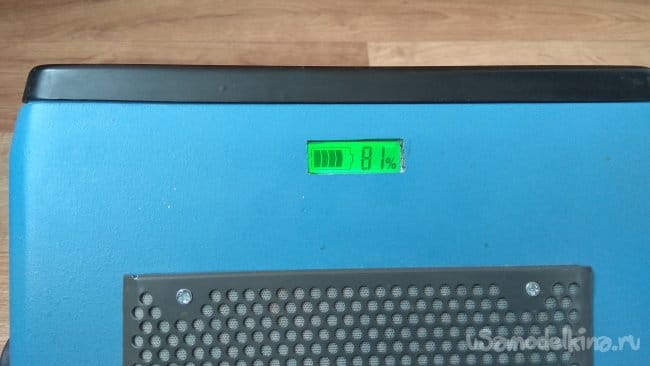

    В таком состоянии приемник был до 2020 года. Конечно, менялись аккумуляторы, никель-кадмиевый прожил еще лет пять, на смену ему пришел кислотно-свинцовый, который был куплен для автономного питания свича, но так и пролежал пару лет без дела. Свинцовый аккумулятор сменился на литий-ионный, купленный на TinyDeal в комплекте с зарядным. Он работает до сих пор. Недостаток только один: зарядное, которое в принципе выполняет свою функцию, но во время заряда создает очень большие пульсации. Слушать приемник во время зарядки практически невозможно. Так же у приемника появился линейный вход для подключения к планшету и индикатор заряда.

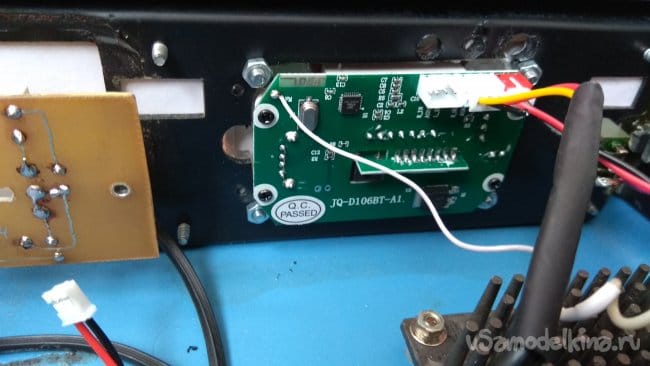

    В 2020 после пикника на природе мне подкинули идею модернизировать приемник в плане освещения. Действительно, два светодиода на сегодняшний день это мало. Попутно я купил на Aliexpress симпатичную плату декодера. До этого я уже имел дело с подобной по функционалу платой. Что сказать, время не стоит на месте, новый декодер работает намного шустрее старого.

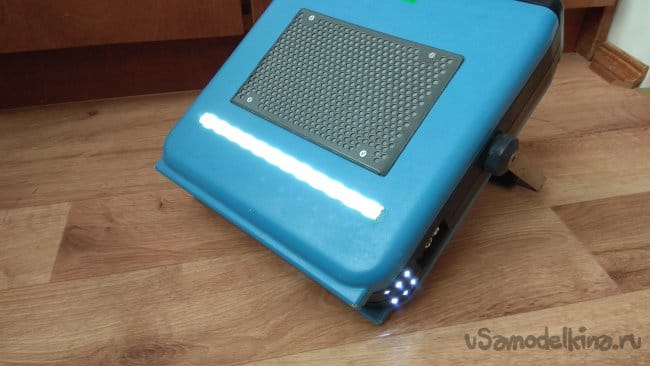

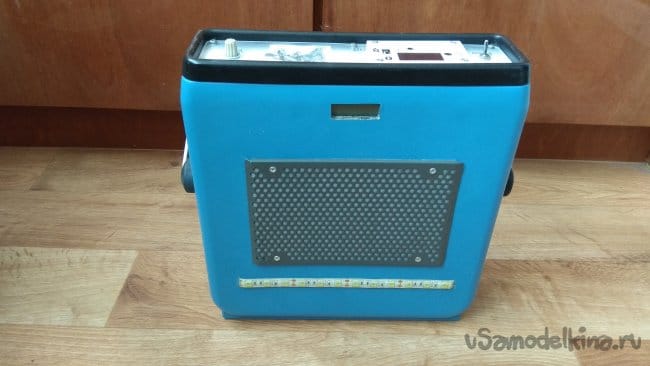

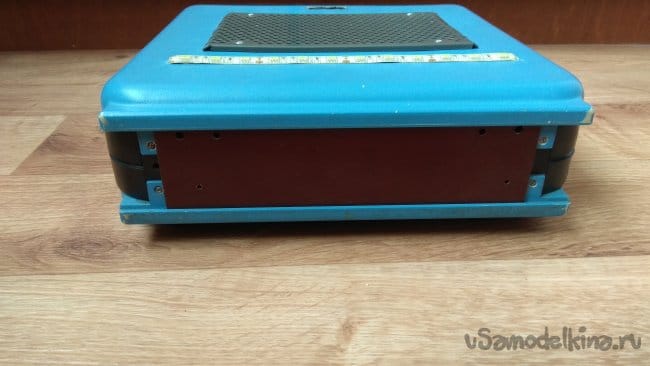

    Установил декодер, убрал переменные резисторы регулятора тембра. Резисторы оказались некачественными и периодически отваливались, громкость падала очень сильно, а так как тембр всегда был выкручен на максимум, я решил вопрос, впаял вместо переменных резисторов постоянные. Добавил четыре светодиода на угол приемника и светодиодную ленту. У ленты и шести светодиодов отдельные выключатели, можно комбинировать по надобности.



    Линейный вход убрал, он есть в декодере. Думал добавить второй канал усилителя и пищалки, чтобы приемник стал стерео, но поверьте, на природе это абсолютно не важно. Так что устройство осталось в моно исполнении. Функционал приемника значительно расширился. Теперь это полноценное многофункционально устройство. Появилась возможность быстро переключать каналы приемника, а не выискивать их крутилкой, появились долгожданные блютуз и флешкарты. Светодиодная лента светит очень достойно.




    Что по работе? Мне не нравится, что декодер не запоминает последний выбранный источник звука. Что мешало разработчикам это сделать мне непонятно. Если раньше включил приемник и сразу слушай, то теперь надо подождать две секунды, пока декодер загрузится и потом выбрать нужный режим. По умолчанию без флешек декодер включает AUX. В остальном я всем доволен.








    Вот такая получилась самоделка. Что думаете о ней, пишите в комментариях.
