    Самоделка из 90-х: УКВ приемник

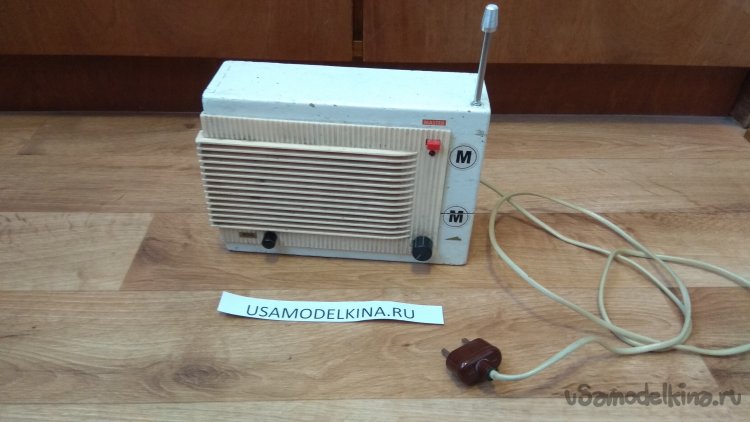

    На днях мама попросила посмотреть старенький УКВ приемник, который я мастерил в начале 90-х годов: забарахлил регулятор громкости. Я про эту самоделку и забыл как-то smile . Корпус приемнику достался от самодельного абонентского громкоговорителя, который сделал мой отец еще в конце 70-х годов. Красивый деревянный лакированный корпус время не пощадило, корпус перед модернизацией пришлось покрасить, попалась белая эмаль.

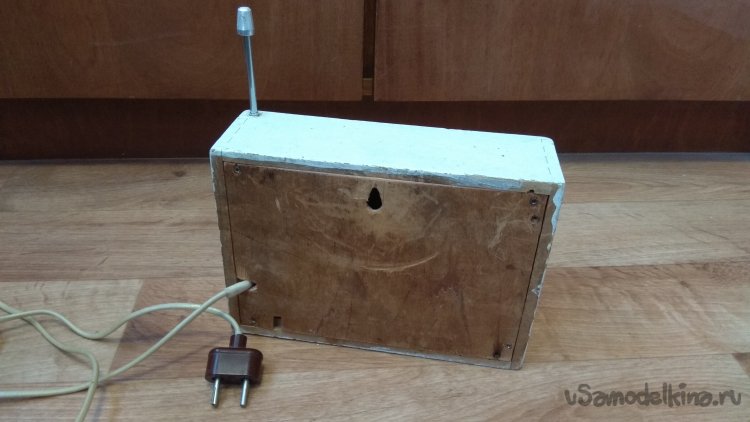

    Обратная сторона сурово намекает, корпус очень древний.

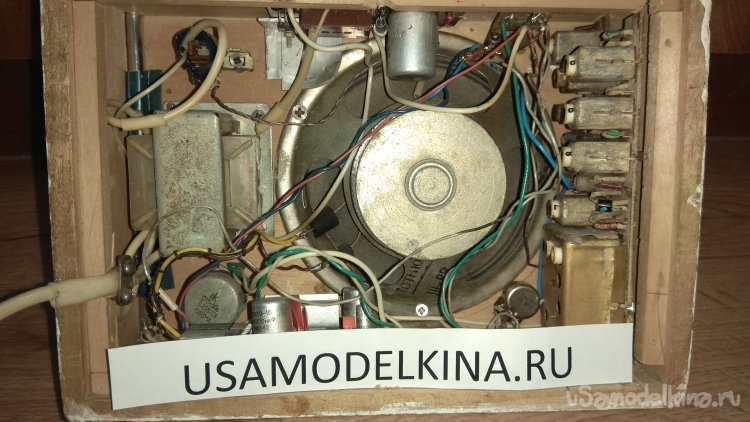

    Рассмотрим внутреннее строение:

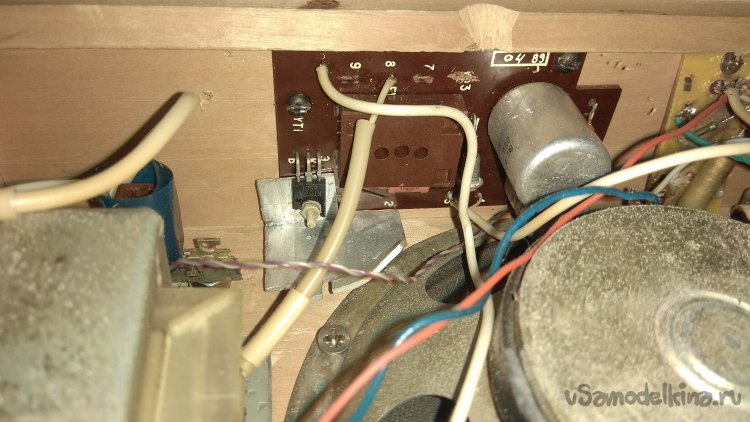

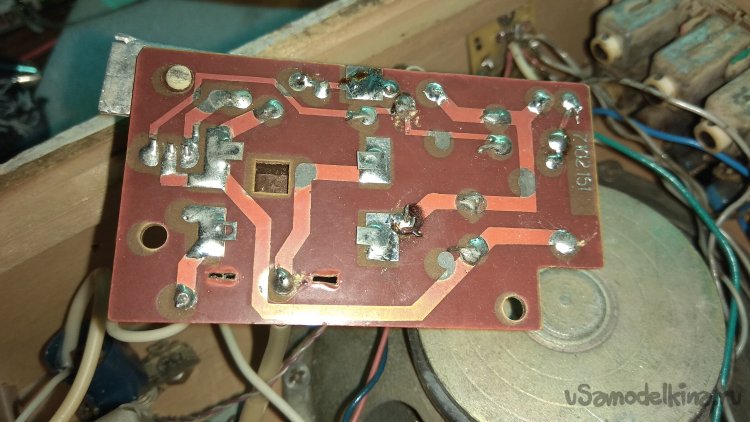

    Усилитель низкой частоты судя по типичному радиатору собран на К174УН7. Честно не помню, что было в качестве донора.

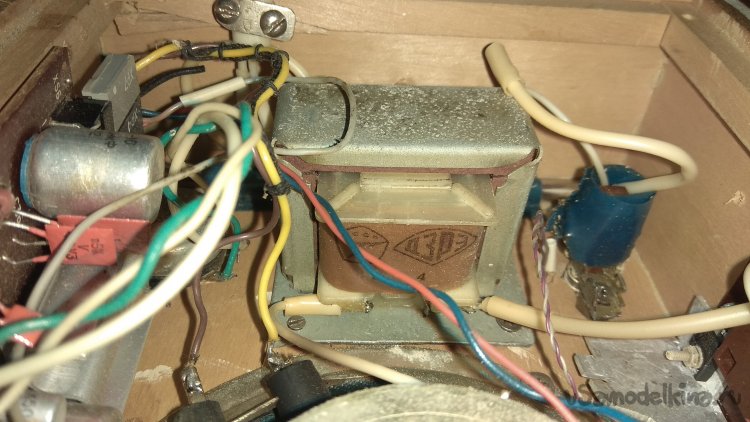

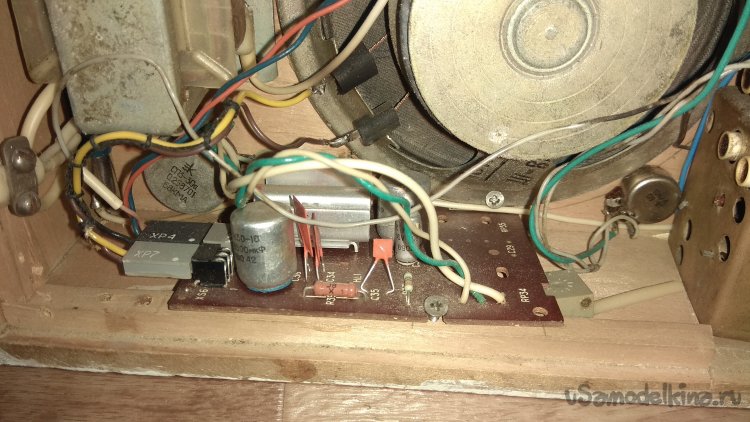

    Стабилизированный блок питания и трансформатор похоже от того же донора.

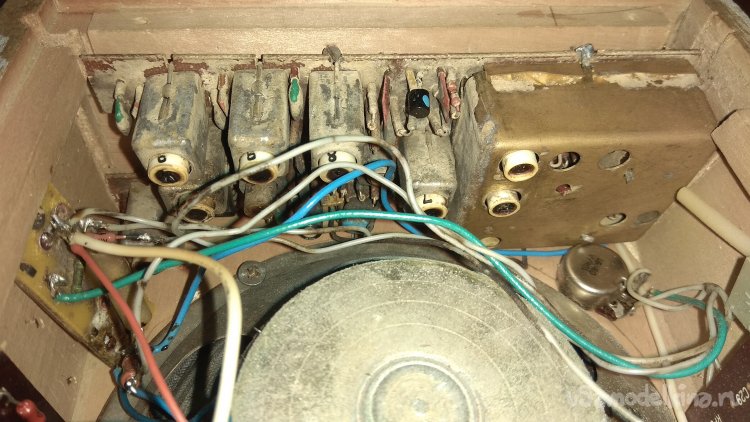

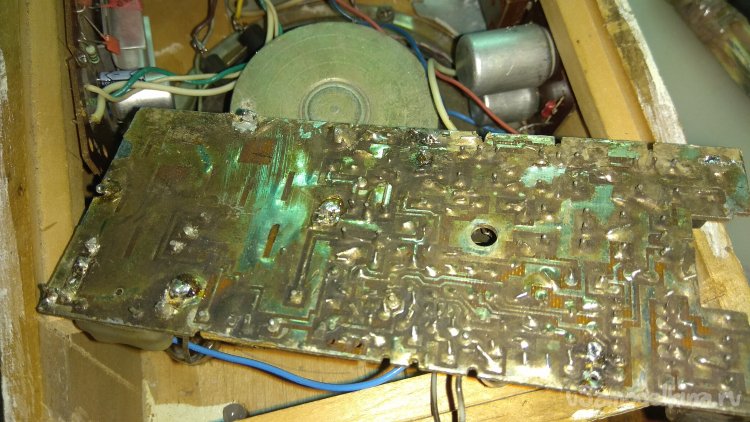

    А это УКВ приемник.

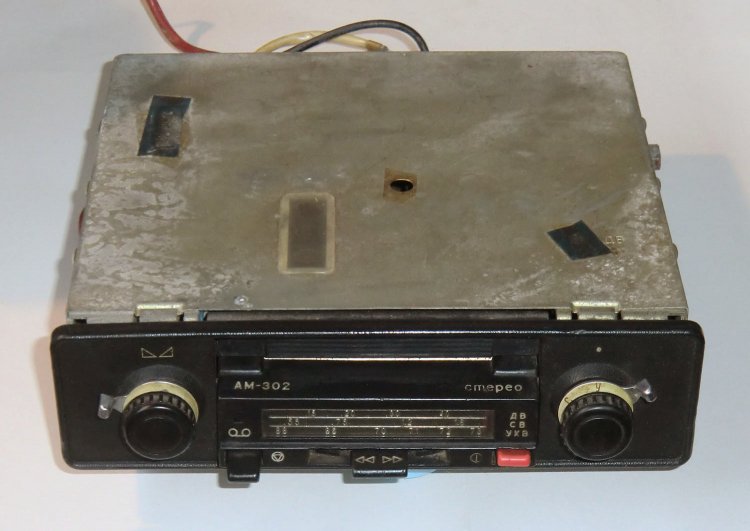

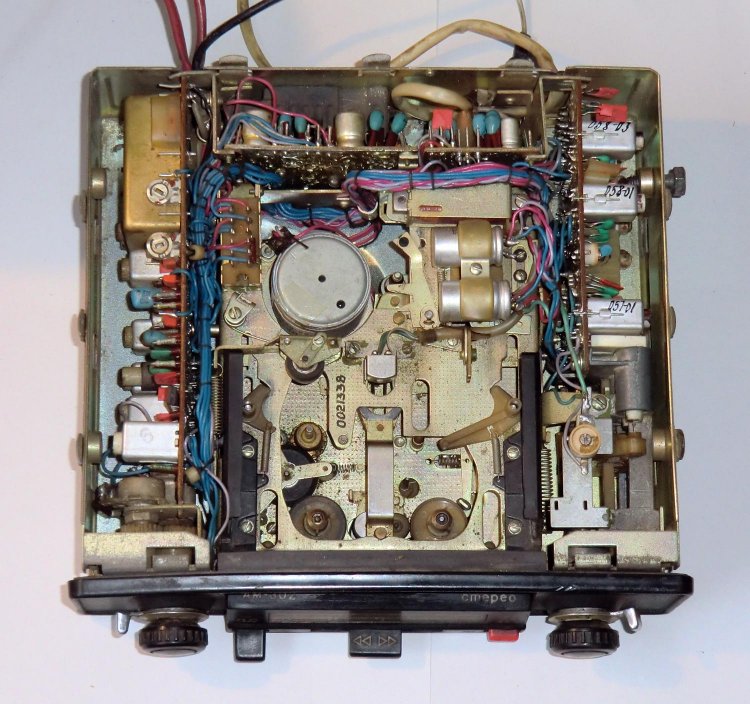

    У него не зря такой потрепанный вид, ведь на его долю выпало много приключений. В конце 80-х я выловил из озера автомагнитолу. Вся в песке и тине, сколько она пролежала в воде неизвестно. Сейчас автомагнитолу легко идентифицировать, мне хорошо запомнился механизм перемотки кассеты. Это АМ-302.


    Я долго отмывал магнитолу, но так до конца не отмыл. Механизм магнитофона был сильно поврежден, возможно, поэтому ее выбросили. Разобрал автомагнитолу, распутал все провода, узнал, где у платы УКВ приемника выход и питание. Особенность данного УКВ приемника - электронная настройка частоты, был бы там КПЕ, пришлось бы с ним повозиться, что бы с ним сделала вода и тина неизвестно.
    Приемник долго работал дома, на даче, опять дома, но всему приходит время, зашумел регулятор громкости.

    Помимо этого очень снизилась максимальная громкость. Пришлось искать высохший электролит, благо с осциллографом это пару пустяков.

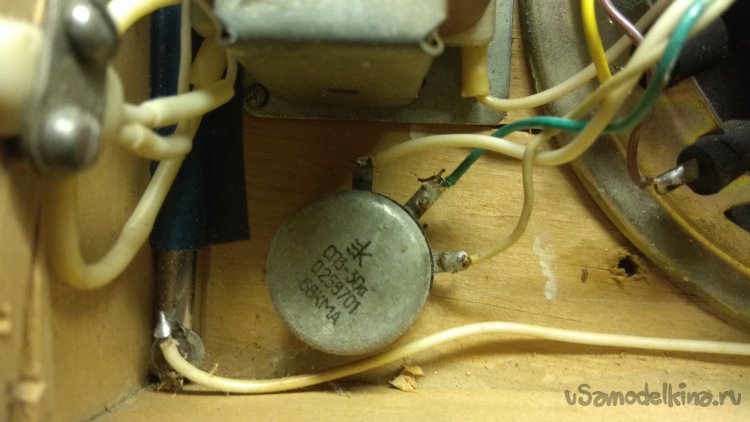

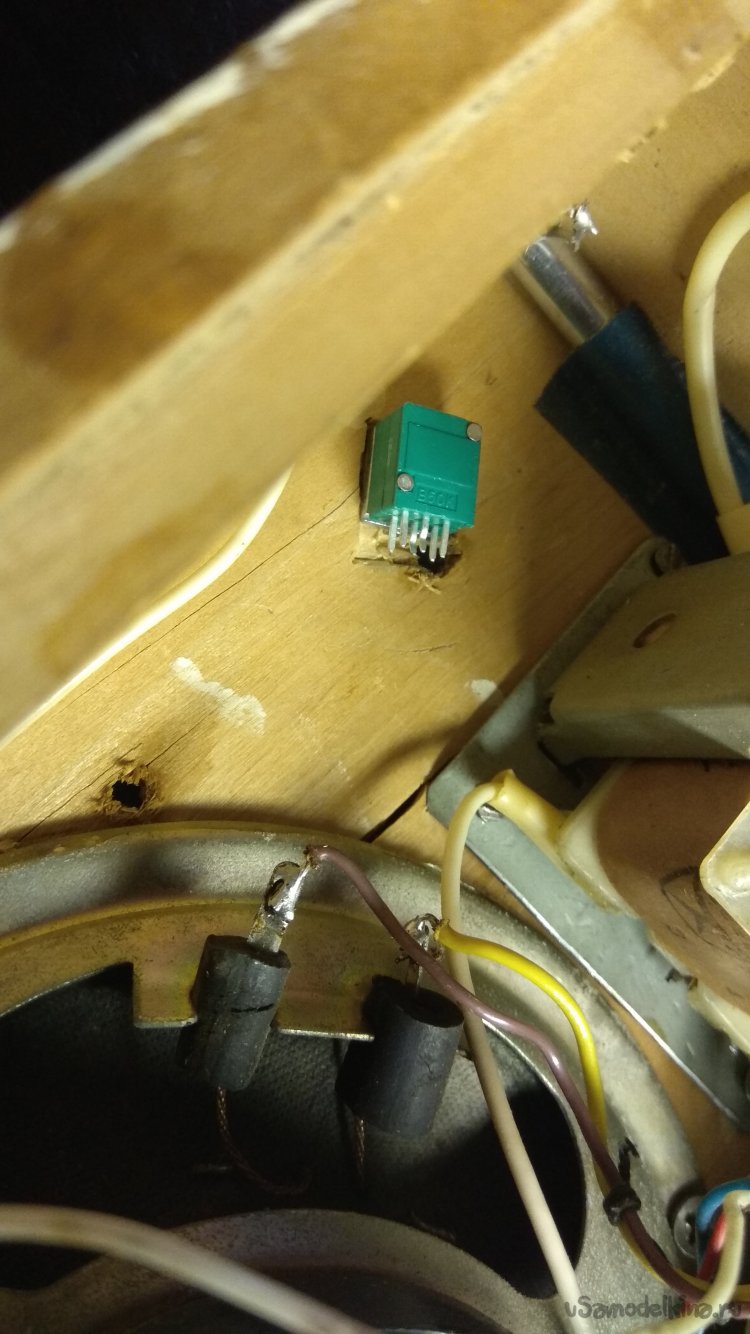

    Переменный резистор заменил на новый с Aliexpress. Пришлось немного доработать корпус, так как на новом резисторе не хватило длины резьбы.

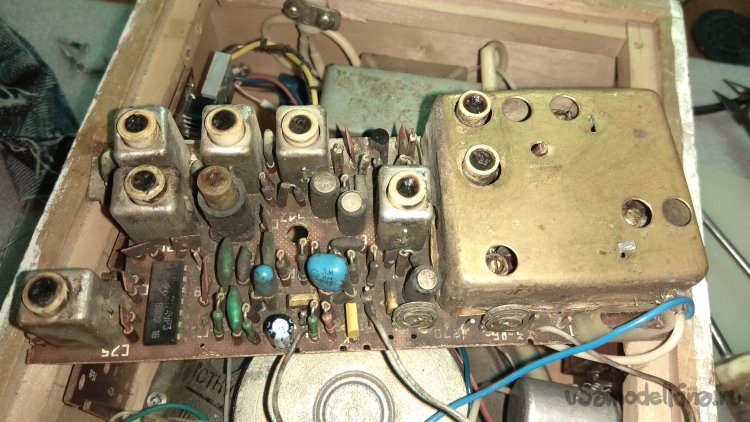

    Высохший электролит нашелся на плате приемника. Заменил его на новый, на фото внизу:

    Оказалось, плата залита защитным слоем лака. Серьезно тогда делали автоэлектронику.

    На большой громкости появилось самовозбуждение. Проверил питание: на входе стабилизатора 20 В, на выходе 12 В, сильных пульсаций нет. Не стал заморачиваться, поставил после стабилизатора электролит 1000 мкФ х 16В. Самовозбуждение пропало.
    Похоже, приемник ещё поработает.
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Быстрый ремонт утюга с использованием старого ключа от дверного замка

    Ремонт бачка омывателя кей-кара Daihatsu Tanto

    Добавить комментарий

    6 комментариев
    Jerry Автор
    Цитата: ino53
    Не-не, более поздние модели...


    С кнопками и электронной настройкой?

    ino53
    Цитата: Jerry
    Цитата: ino53

    Вроде в "Океанах" был похожий УКВ блок...


    Разве что с большой натяжкой похожий  smile

    Не-не, более поздние модели... Блин, ностальгия... Ты где живешь, я на Пролетарской жил, 59.


    Jerry Автор
    Цитата: Гость Вадим
    Судя по плате УНЧ это из телевизора 3УСЦТ


    Возможно, но ничего похожего в Яндексе не нашел.

    Jerry Автор
    Цитата: ino53

    Вроде в "Океанах" был похожий УКВ блок...


    Разве что с большой натяжкой похожий  smile

    ino53

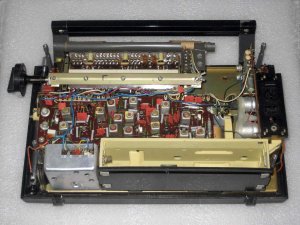

    Вроде в "Океанах" был похожий УКВ блок...

    Гость Вадим

    Судя по плате УНЧ это из телевизора 3УСЦТ. Там даже характерные разъёмы остались и жгуты, как в ящиках конца 80-х годов.
