Усилитель за пару часов и ноль рублей

Доброго времени всем!
Возникла необходимость в озвучивании небольшого дворового пространства. Была произведена ревизия закромов и коробок с не очень нужным хламом. В качестве корпуса неожиданно удачно нашелся старенький спутниковый приемник DRS-5001 вполне живой, но уже не очень актуальный.


Из следующих нужных компонентов найдены:

-Потенциометр 33ком.
-Усилитель от старого майфуна TDA7375
-Конденсаторы 1000мф 25в в цепь питания 5шт.
-Конденсаторы 0,33мф и 47мф.
-Ну и старенькие разъемы, провода от стиралки итд.
-Алюминиевый радиатор из старого тв.

Корпус с бп соответственно в наличии, мощность думается ватт 25. Основную плату ресивера удалил из корпуса. Места получилось более чем достаточно.

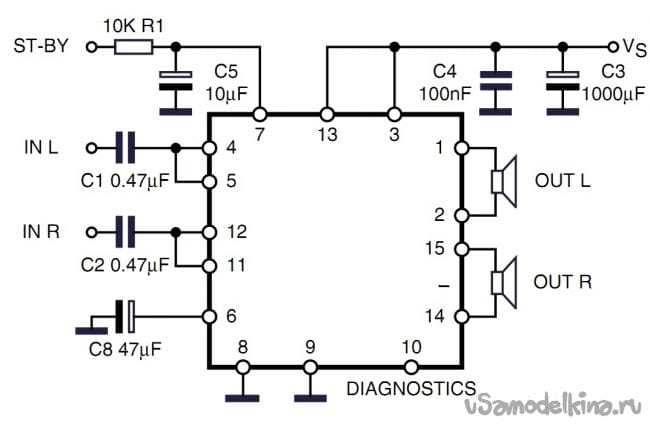

Схема подключения микросхемы усилителя простейшая, по сему навесной монтаж. Да и платы мне не из чего делать.


Припаял + и - 12 вольт на прямую к плате. Накинул на 12в фильтрующие конденсаторы, в сумме 5000мф - пусть будут, если они есть. Установка потенциометра и светодиода в переднюю панель. С самого блока питания выходит напряжение 3.3, 5 и 12в. Светодиод запитал от 3.3в через резистор 600ом. Вывод ST-BY микросхемы запитал напрямую от вывода 5 вольт, для включения самой микросхемы.

Усилитель за пару часов и ноль рублей

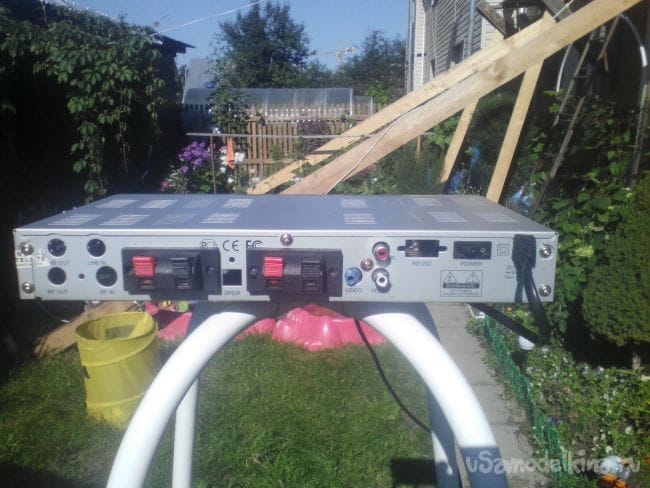

Далее приклеивание выводов на акустику к корпусу термоклеем, и аудиовходы: аудио входов сделал два, миниджек 3.5 и тюльпаны. Имея кабель с такими же разъемами (миниджек-тюльпаны) можно комбинировать подключаемые устройства. Будь то ДВД или смартфон.

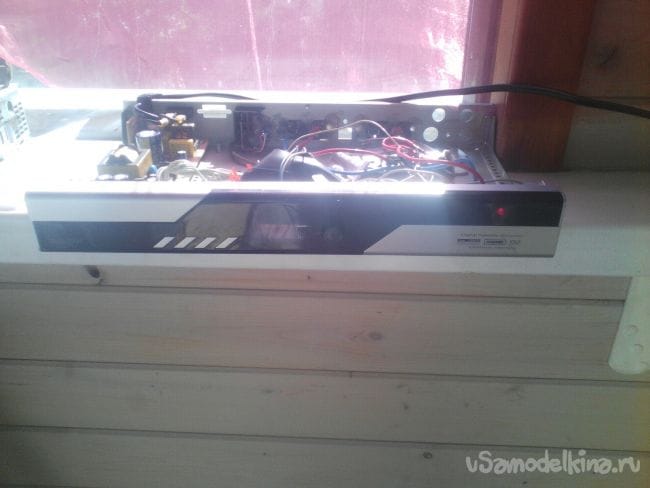

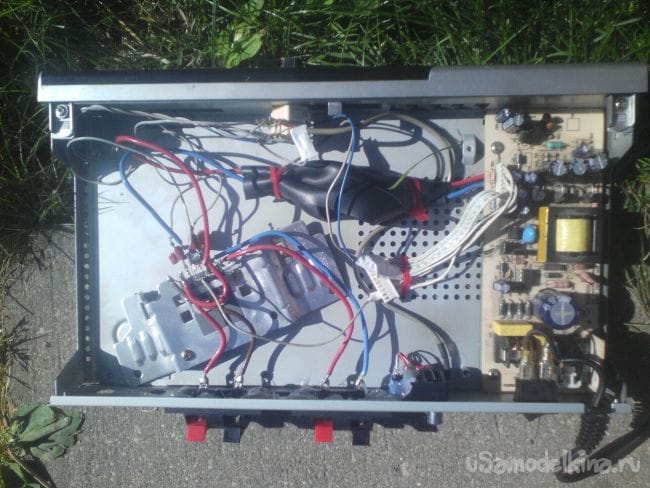

Конечная остановка закрепление усилителя на радиаторе и корпусе, пайка всех компонентов и проверка работы. С динамиками 5гдш4-4 сработался замечательно, ни каких искажений даже на максимально выкрученной громкости. Звук реально красивый, конечно больше благодаря 5ГДШ.



Работа заняла не более двух часов, с перекурами. Стоимость материалов ноль рублей, ничего куплено не было, все ко мне попало "просто так". Ну и в итоге не плохой усилитель.
