    Усилитель «Тонар». История сборки и модернизации

    В конце восьмидесятых мечтой любого мальчишки был не смартфон, а магнитофон, усилитель и колонки.

    У кого был более менее серьезный катушечный магнитофон, тем было проще. Катушечные магнитофоны имели на борту достаточно мощный встроенный усилитель. Например, "Союз МК110С" имел номинальную мощность усилителя 2х15 Вт, а максимальную 2х70Вт. Колонки обычно покупались отдельно. Первый наш кассетный стеремагнитофон с колонками "Маяк-233" купленный в 1990 году имел номинальную мощность всего 2х4 Вт, но преимуществом было то, что он комплектовался колонками 15АС-221 с номинальной мощностью 10 Вт, долговременной 15 Вт.

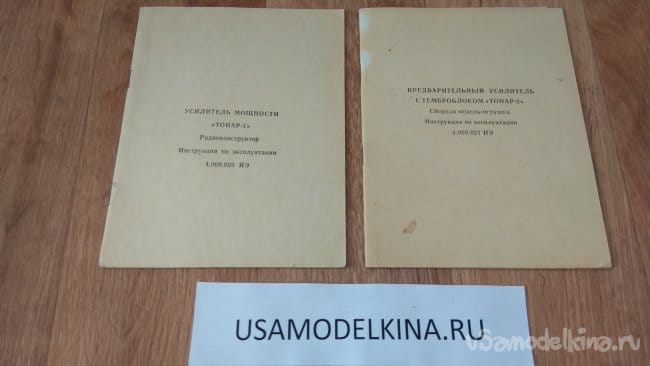

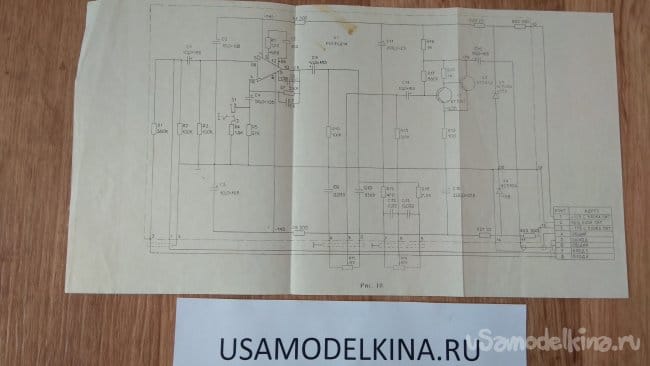

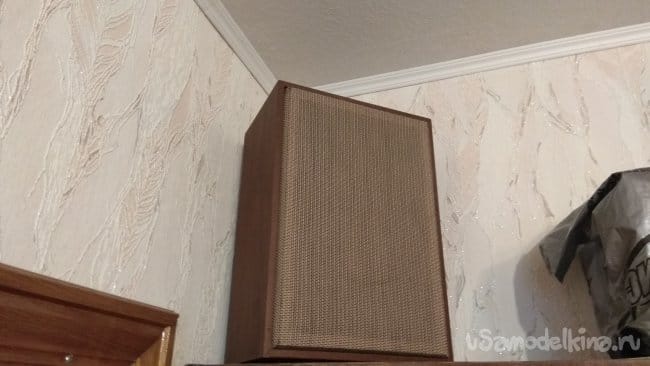

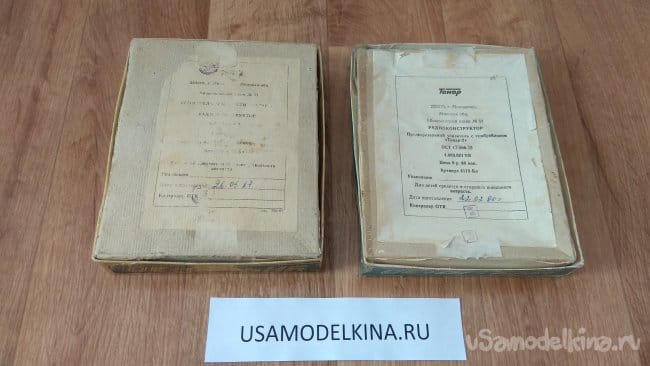

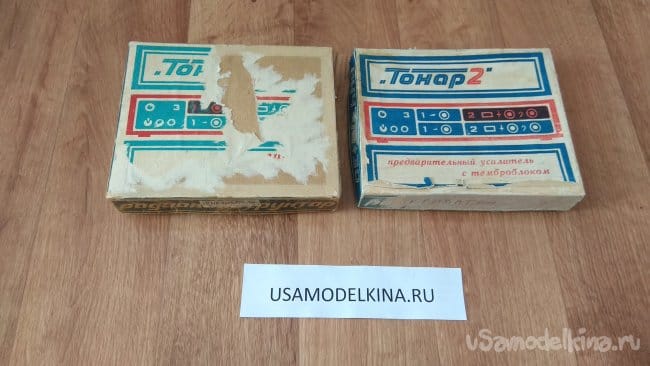

    В 1989 году я уговорил родителей купить в местном универмаге два динамика 10ГДШ-1-4 и наборы радиоконструкторов для сборки стереусилителя «Тонар». Из магнитофонов тогда у нас был переносной кассетник "Соната-216", мощности которого конечно не хватало. На все была потрачена месячная зарплата отца: усилитель мощности "Тонар-1" стоил 16р50к, предварительный усилитель с темброблоком "Тонар-2" стоил 9р60к и корпус с блоком питания "Тонар-3" стоил 21р. Усилители были моно, их было куплено по два набора.

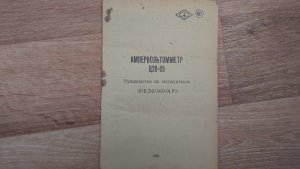

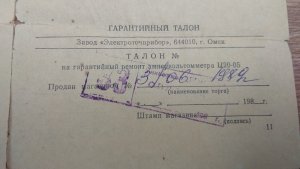

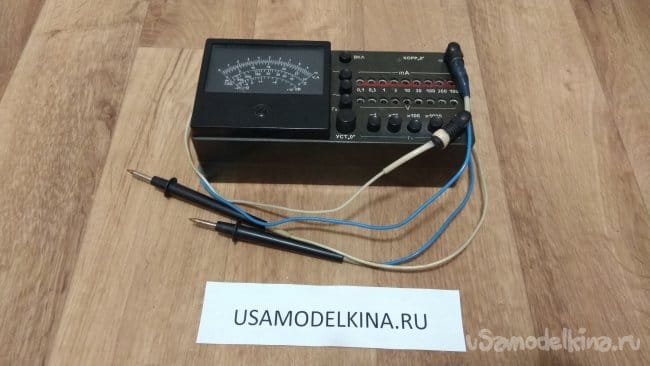

    Я уговорил отца купить в довесок мой первый мультиметр Ц20-05 за 28 советских рублей (немалые деньги!), за что папе огромное спасибо!

    Вот так школьником старших классов я стал обладателем чудесного радиоконструктора стереоусилителя «Тонар», который попил мне немало кровушки.

    Я собрал усилитель за несколько дней и приступил к испытаниям.

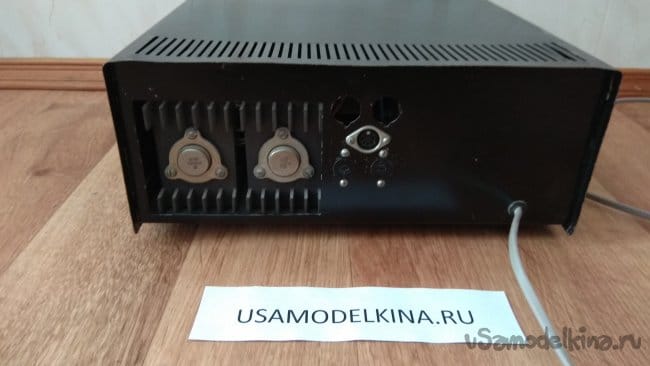

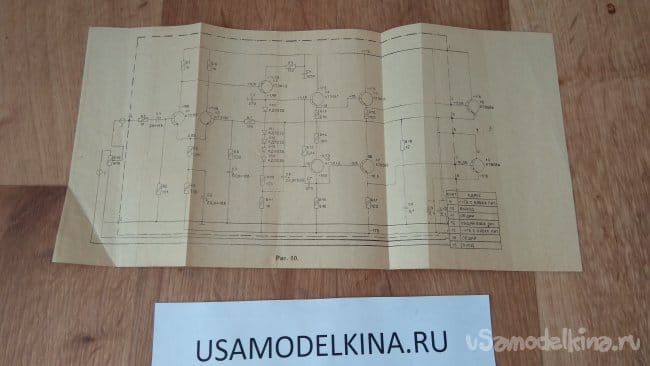

    Усилитель заработал, колонки играли очень громко. Но каково же было мое удивление, когда обнаружил, что выходные транзисторы и раскачивающие их транзисторы очень сильно греются, как утюг! Что, почему, неужели это нормальный их режим работы? Откуда мне школьнику было понять, что такое ток покоя транзисторов, чем он задается, как вообще устроен и работает усилитель. Я часами смотрел на схему усилителя мощности, но объяснить причину перегрева было некому. Транзисторы в таком режиме работали долго, но порой сгорали. Благо в магазине они продавались, хоть и стоили немало. Я городил на КТ801Б дополнительные радиаторы, выходные КТ808А и так были с радиаторами, даже попытался всунуть в корпус платы усилителей, как есть, с дико горячими радиаторами. Капроновые изоляторы на радиаторах расплавились, радиаторы коротнули на корпус, сгорели предохранители. Усилитель был заброшен под стол, периодически доставался, но победить его я не мог. Оставалось только ждать чуда.

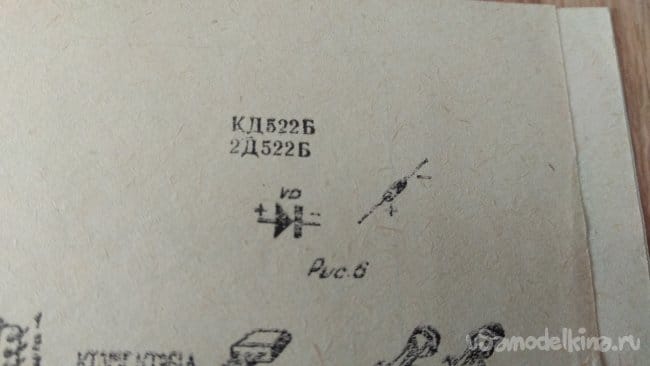

    Прошел год. Однажды мне попались какие-то маломощные диоды с обозначением цветовыми полосками. Я не сразу смог понять, где у них катод и анод. Прозванивая их тестором, меня осенила мысль. Когда я впаивал в плату маломощные диоды, то руководствовался технической документацией конструктора. На нечетком рисунке не совсем было понятно, какая у диодов полярность. Я их даже прозвонил мультиметром. Как понял, так и припаял.

    Тогда я только учился пользоваться мультиметром и не знал, что полярность щупов при измерении сопротивления у Ц20-05 меняется на обратную! Достал усилитель и проверил. Диоды были установлены неправильно!!! Выпаял и впаял правильно.

    Включил усилитель. Чудо произошло! Радиаторы перестали греться как утюг. Да они были достаточно теплыми, но не горячими. Усилитель был окончательно собран. Однажды для эксперимента я закоротил один из пяти диодов для уменьшения тока покоя, радиаторы стали холодными. Конечно же, искажения наверняка появились, но на слух их не заметил. Оставил так.

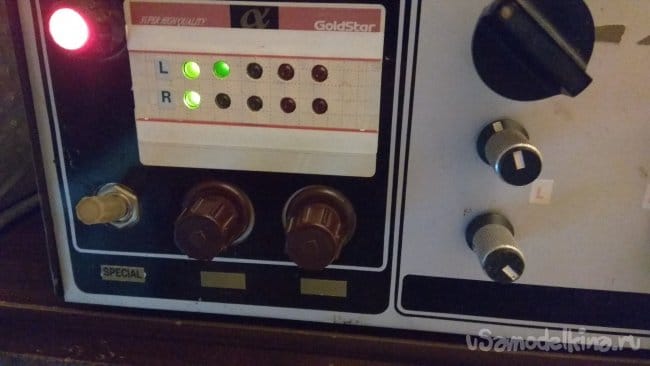

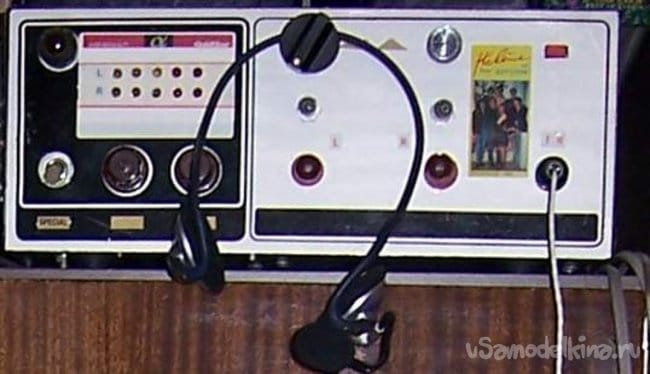

    Первой модернизацией была установка индикаторов уровня выходной мощности. Схема была взята из какого-то журнала или книги.

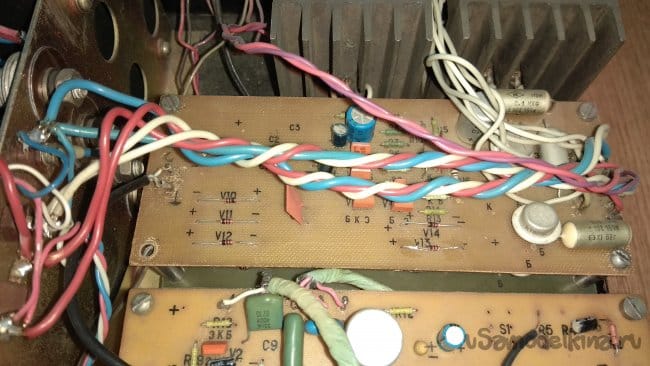

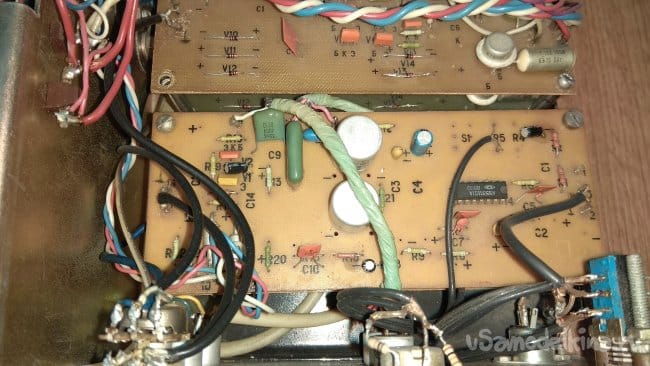

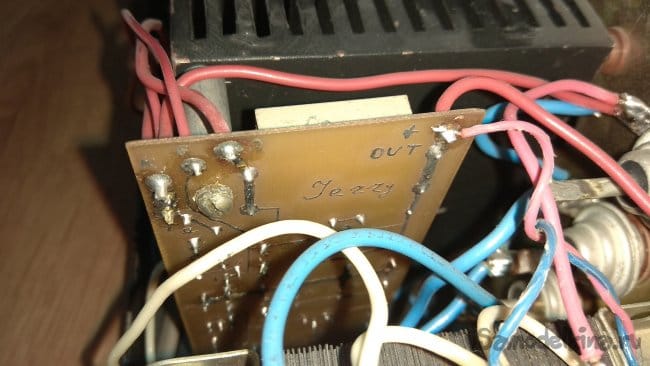

    Усилитель радовал лет десять, дни рождения, свадьбы, домашние дискотеки, проводы в армию. Все было хорошо, но усилитель немного фонил 100 герцами. Это доставляло неудобства при прослушивании на небольшой громкости. Чтобы раз и навсегда решить проблему с питанием в 1999 году я собрал для питания усилителя мощный двуполярный параметрический стабилизатор напряжения с защитой по току.

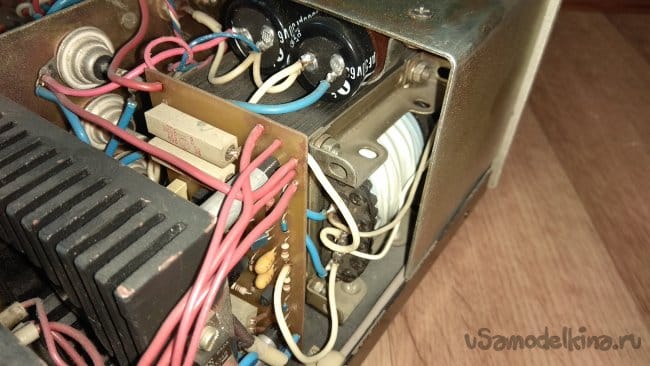

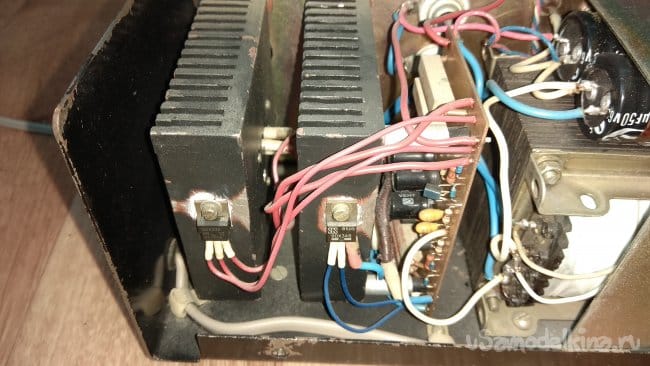

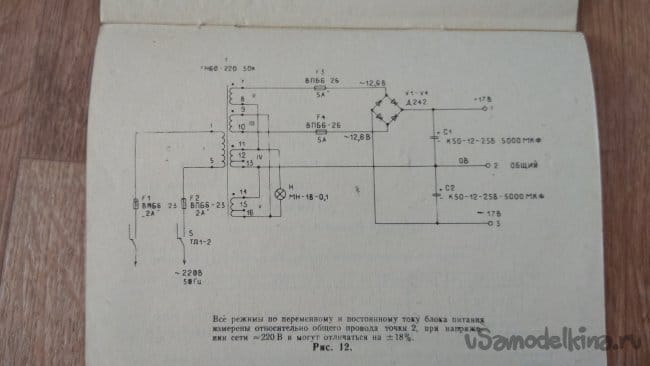

    Для нормальной работы стабилизатора напряжения штатного трансформатора не хватило, родной трансформатор был неразборный, залитый. Пришлось намотать новый трансформатор. Два огромных советских фильтрующих конденсатора к50-12 5000мкФх25В были заменены импортными 6800мкФх50В и перемещены над трансформатор, так как на старом месте установил радиаторы стабилизаторов.

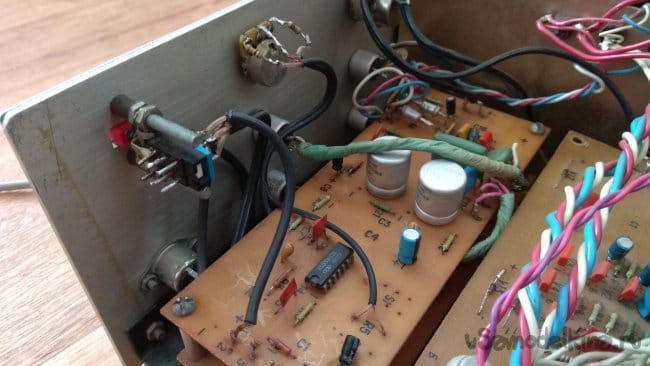

    Вместо двух отдельных комплектных регуляторов громкости был установлен сдвоенный переменный резистор. Для регулировки баланса я воспользовался цепочкой повышения чувствительности предварительного усилителя, для использования микрофона. Микрофон мне был не нужен, кнопка переключения чувствительности превратилась в кнопку переключения входов: один на передней панели, второй вход на задней панели. Задний использовался для подключения кассетного магнитофона, а дополнительный передний стал использоваться для подключения к ПК.

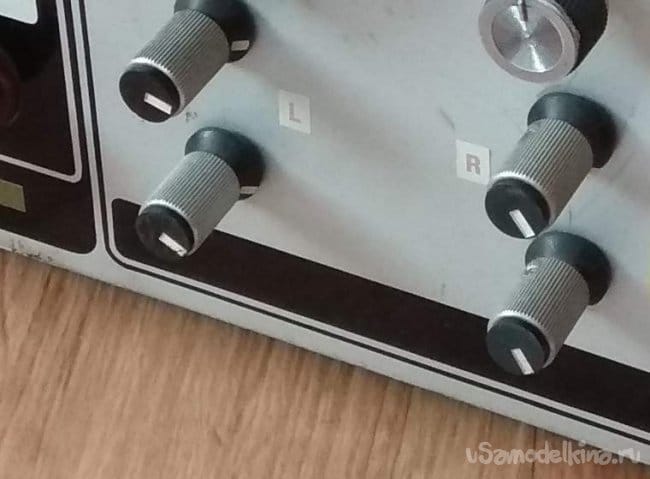

    Усилитель исправно работает много лет, в прошлом году у него появились новые ручки регулировки тембра.

    До этого на резисторах стояли колпачки от зубной пасты.

    По усилителю есть только два небольших недостатка: самодельный трансформатор чуть гудит, переменные резисторы громкости и тембра немного шумят, приходится их иногда разрабатывать покручиванием, это помогает.
    Подборки: Усилитель

    Самодельный «музыкальный центр» для дачи

    Терморегулятор жала паяльника

    Добавить комментарий

    15 комментариев
    Иван Андреевич Логинов
    Тьфу, тоже мне "Тонар". Предварительный больше известен как "Олимп-1", а мощник "Старт-УМЗЧ"
    Гость Василий
    sergeyp,
    У Ц20-05 еще шкала была человеческой, в отличие от простого Ц20.
    ino53
    Цитата: Jerry
    Похоже делителя не было, блок питания был вместо четырех батареек, а пять стояли.
    Зато в моем любимом ТЛ-4 (без М!), купленном в студенческие годы за бутылку, было всего 2 эл-та... pardon

    Jerry Автор
    Цитата: Jerry
    а вместо восьми батареек питающих операционник поставил блок питания от калькулятора 5В 0,1А и резистивный делитель.

    Перечитал, повспоминал, наверно приврал я))). Похоже делителя не было, блок питания был вместо четырех батареек, а пять стояли.
    Jerry Автор
    Цитата: R555
    Тупизм, конено, когда ставят на ток, а не на напряжению. И в розетку!

    Скорее невнимательность, ведь щупы обычно подключены на измерение напряжения или сопротивления и редко тока 10-20А. Я после одного такого случая воткнул в токовое гнездо кембрик. Надо измерить ток, доставал кембрик перетыкал щуп, потом кембрик возвращал обратно))). Сейчас увы у отдела общие приборы, но зато появилась привычка перепроверять)).
    R555
    sergeyp,
    А сколько современных мультиметров пожгли на пределе тока, предохранитель есть не у всех..
    Не он есть, обычно, но только на пределе 200 мА а на пределе 20 А предохранителя нет.

    Но я еще не одгого не спалил, даже то пьяни в болшой компании. boss
    P.S.  Тупизм, конено, когда ставят на ток, а не на напряжению. И в розетку! Сразу наношу удар по рукам xaxa
    Кто не ошибается, тот не делает ничего.
    sergeyp
    Цитата: Jerry
    Я же своим все же умудрился ток в розетке измерить

       А сколько современных мультиметров пожгли на пределе тока, предохранитель есть не у всех... )))
    Jerry Автор
    Цитата: R555

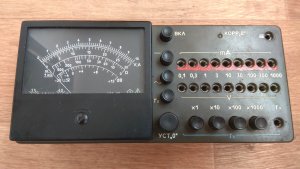

    Это мой действуюший и достаточно точный авометр Ц20

    По крайней мереу этой модели нормально разнести гнезда тока и напряжения. Я же своим все же умудрился ток в розетке измерить xaxa После этого красной краской обозначил токовый ряд.

    Jerry Автор
    Цитата: sergeyp

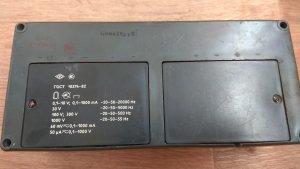

    одно только в нём мне не понравилось: девять! Элементов питания АА (+6\-6 В для питания ОУ) а они не всегда хорошо контактируют

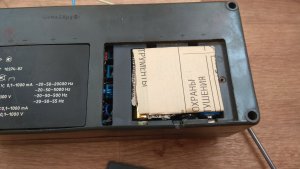

    проблему контакта я решил просто:

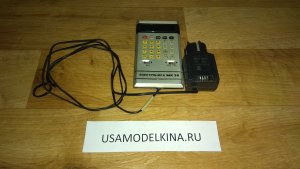

    А вот с батарейками это да, пришось думать что делать. Батарейки стоили дорого и были в дефиците, но голь на выдумки хитра, я нашел выход: оставил одну для омметра, а вместо восьми батареек питающих операционник поставил блок питания от калькулятора 5В 0,1А и резистивный делитель.
    На мультиметре еще осталась прорезь под провод (на верхнем фото), а на блоке питания кембрик))
    И в таком состоянии пользовался много лет.
    R555
    Jerry

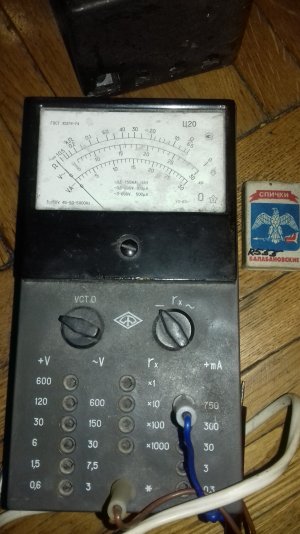

    Это мой действуюший и достаточно точный авометр Ц20. Разумеется, парень или девушка должны знать, как по шкале считывать показания стрелочного прибора!

    А это не так просто xaxa Иначе сразу с работы, учёбы вылетишь пинком под зад. Предел, цена деления, перечислить... xaxa
    Кто не ошибается, тот не делает ничего.
    Jerry Автор
    Цитата: Korolev
    Правильный отец, сделал правильные инвестиции!

    Это точно!
    Цитата: Korolev
    Нанести на резистивную дорожку немного вазелина.

    Согласен, есть такой метод. Я пользуюсь валелиновым маслом и ватной палочкой. Проблема не яркая, они шумят совсем немножко и не всегда. В основном громкость то регулируется на компе и они стоят на месте.
    Jerry Автор
    Цитата: R555
    Кстати, что за модификация - 05?






    sergeyp
    Цитата: R555
    что за модификация - 05?

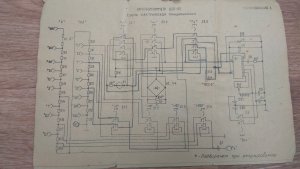

       С операционником в измерительном тракте: хорошая чувствительность, высокое входное сопротивление, одно только в нём мне не понравилось: девять! Элементов питания АА (+6\-6 В для питания ОУ) а они не всегда хорошо контактируют, а так и внешним видом от Ц20 особо не отличался... )))
