    Двухканальный усилитель звука на микросхеме ТЕА2025В


    Здравствуйте Самоделкины! На глаза мне попалась интересная микросхема ТЕА2025В, наверняка у многих где-нибудь да завалялся в гараже или в подсобке старый китайский магнитофон. Именно с платы этого магнитофона я и выпаял эту микросхему, чтобы сделать небольшой усилитель звука. Даташит микросхемы нашел в интернете как собственно и схему усилителя.

    Собирал вот по этой схеме:


    Распиновка выводов микросхемы.
    Двухканальный усилитель звука на микросхеме ТЕА2025В

    Для его создания понадобятся:

    1). Электролитический конденсатор 16 В 1000 мкФ 1 шт.
    2). Электролитический конденсатор 16 В 470 мкФ 2 шт.
    3). Электролитический конденсатор 16 В 100 мкФ 5 шт.
    4). Керамический конденсатор 220 нФ или электролитические 50 В 0,22 мкФ 2 шт.
    5). Керамический конденсатор 150 нФ 2 шт.
    6). Керамический конденсатор 100 нФ 1 шт.
    7). Резистор 1 кОм 2 шт.
    8). Текстолит 4 х 4 см.
    9). Динамики 2 шт. 4 Вт. 4 Ом.
    10). Корпус.

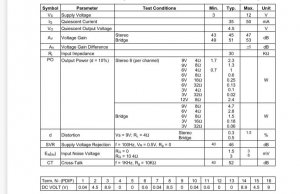

    Краткие характеристики микросхемы ТЕА2025В, напряжение питания от 3 до 15 В, потребляемый ток при нагрузке 4 Ома составляет 40 мА. При большем сопротивлении нагрузки и напряжении выше 12 В, рекомендуется установка радиатора.

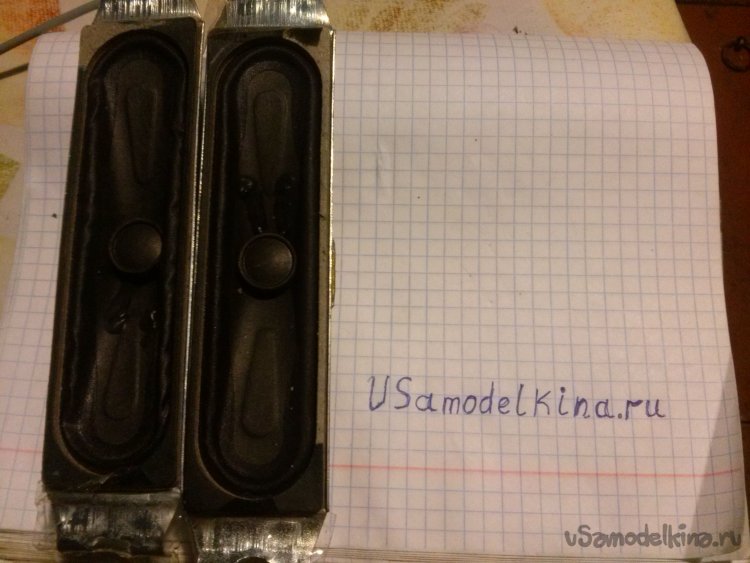

    Динамики я добыл со сгоревшего портативного телевизора на 12 В. Они как раз были на 4 Вт, 4 Ом и к тому же узкие.

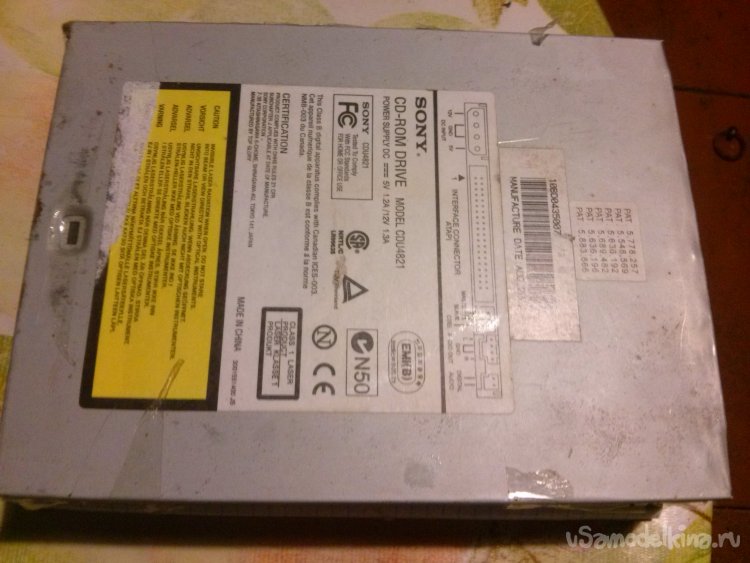

    С корпусом тоже не было особо проблем, его я взял от CD-ROMа стационарного компьютера.


    Теперь приступаем к сборке платы усилителя.

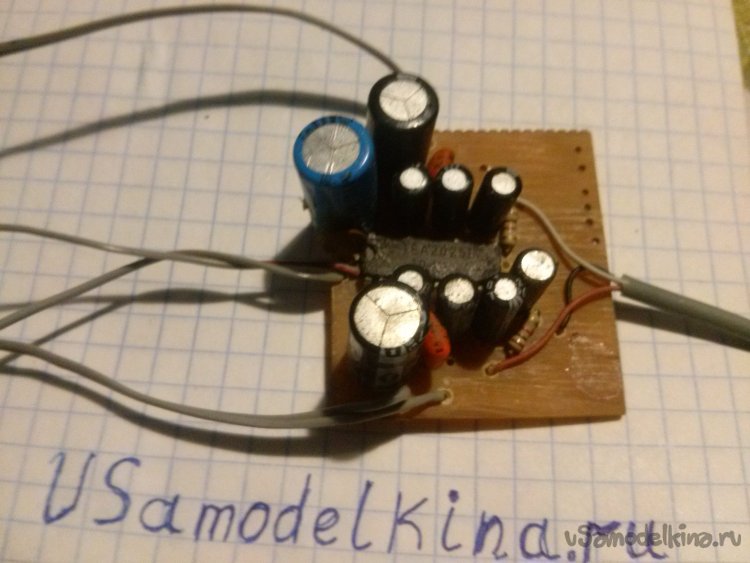

    Как видно на фото плата усилителя получилась компактного размера.

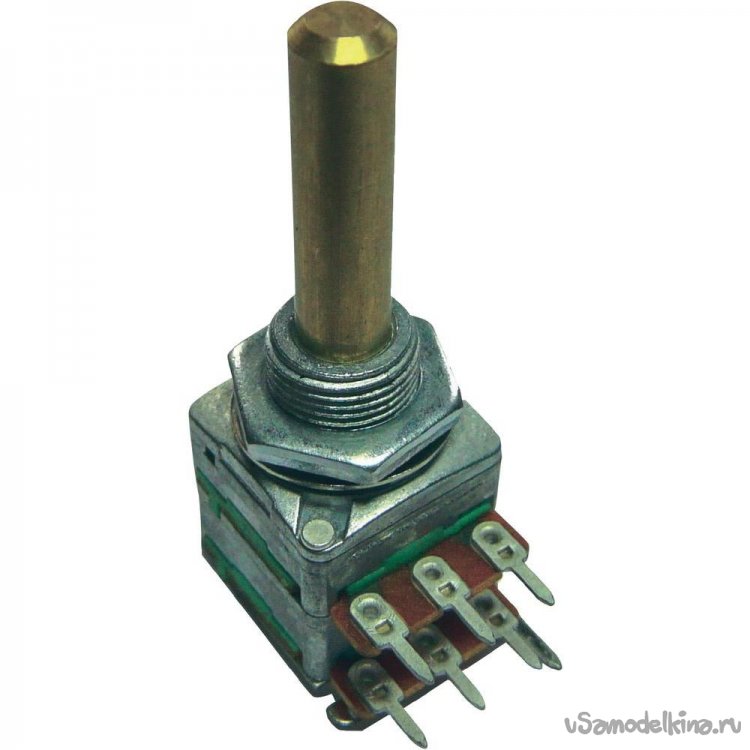

    Вход НЧ 7 и 10 я сделал тоже на постоянных резисторах, ну если у кого возникнет желание, то можно поставить и двухканальный потенциометр.

    Входы НЧ подключить к средним выводам потенциометра, к правым выводам подключить "минусу" питания. А левые два вывода подключить один к ноге 7 микросхемы, а второй к ноге 10 и громкость будет регулироваться поворотом движка потенциометра. Но мне это было незачем, так как я регулирую громкость с помощью клавиш на телефоне.

    Штекер для усилителя я взял от наушников 3,5 мм. Обозначение проводов у них - черный общий, подключается к "минусу" питания микросхемы, первый канал - красный провод подключается выводу 7 и второй канал - белый провод подключается к выводу 10.

    Вот как выглядит устройство после полной сборки.

    Запитывать получившуюся конструкцию можно от аккумулятора или как в моём случае, от блока питания 12 В 2 А. Всем удачного повторения!
    Подборки: Усилитель

    Необычное применение пустых баллончиков

    Сверлим сковороду, делаем незаменимую вещь

    Добавить комментарий

    19 комментариев
    sergeyp
    Цитата: Korolev
    Robotron-ы помнишь?


    Роботроны че, вот Askota-170 это был звиздец!

    Korolev
    ino53,
    У нас Искры-226 были с СР/М и т.д., Как там - "Load DCF/1C..."  вбилось в голову, при каждой загрузке вручную вводилось, вместо БИОСа.

    Надо же!

    «Искра 226» — Выпускался серийно на производственном объединении (ПО) «Счётмаш» Минприбора, г. Курск.

    smile



    ino53
    Цитата: Korolev
    А Robotron-ы помнишь?

    У нас Искры-226 были с СР/М и т.д., Как там - "Load DCF/1C..."  вбилось в голову, при каждой загрузке вручную вводилось, вместо БИОСа. А дома - РК-86 с кассетником и дальше Синклеры c TR-Dos... pardon


    Korolev
    ino53,
    Только не говори, что, как и пацанва современная, не знаешь, что такое мультикарта, обзову ведь...

    Вот не напомнил бы, я бы наверное не вспомнил бы уже никогда. А Robotron-ы помнишь? smile

    ino53
    Цитата: Korolev
    Я уже успел забыть

    Только не говори, что, как и пацанва современная, не знаешь, что такое мультикарта, обзову ведь... smile

    Korolev
    ino53,
    А лопухи кто кормит? Она, голубушка...

    Блииин, как же ж давно это было! Я уже успел забыть про ISA-шную шину! Слероз, мать его.  smile

    ino53
    Цитата: Korolev
    мне не приходилось сталкиваться со звуковухами с УМ на борту.

    А лопухи кто кормит? Она, голубушка... pardon

    Korolev
    ino53,

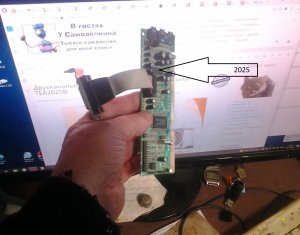

    На кружке у меня пацаны так и делали, но, если из платы, скажем, телика УНЧ вырезать не проблема, то со звуковухой не каждый справится...

    Что-то мне не приходилось сталкиваться со звуковухами с УМ на борту.  dontknow

    ino53
    Цитата: Jerry
    можно было не заморачиваться, обрезать родную плату

    На кружке у меня пацаны так и делали, но, если из платы, скажем, телика УНЧ вырезать не проблема, то со звуковухой не каждый справится... pardon


    Гость Степан

    Могу и не высказываться, это нетрудно. если сообщество безразлично к чужим мнениям , ради бога.

    Всем добра.

    Jerry

    На глаза мне попалась интересная микросхема ТЕА2025В, наверняка у многих где-нибудь да завалялся в гараже или в подсобке старый китайский магнитофон. Именно с платы этого магнитофона я и выпаял эту микросхему, чтобы сделать небольшой усилитель звука.

    В принципе можно было не заморачиваться, обрезать родную плату smile

    ino53
    Цитата: Jerry
    Хорошо, если так. А если нет?
    Да и ладно... Подчитает теории, сам поймет. smile
    Цитата: Korolev
    Ну просил же Николай не материться!

    Виноват, само вырвалось... Проклятое образование! pardon


    Jerry
    Цитата: ino53
    Не издевайся, ну, перепутал человек...


    Хорошо, если так. А если нет?

    Korolev
    ino53,
    Можно. А можно, как я написал. Как это - плюрализьм, не?...

    Ну просил же Николай не материться!  xaxa

    ino53
    Цитата: Korolev
    можно прямо к ним медный радиатор припаивать.
    Можно. А можно, как я написал. Как это - плюрализьм, не?... pardon
    Цитата: Гость Степан
    И тогда зачем это всё? Что б былО?
    Все его посты имеют такое окончание... Тогда жить зачем, чтобы брюзжать постоянно?
    Цитата: Jerry
    Исходя из этого, при меньшем сопротивлении радиатор не нужен. Все верно?

    Не издевайся, ну, перепутал человек... smile


    Jerry

    Краткие характеристики микросхемы ТЕА2025В, напряжение питания от 3 до 15 В, потребляемый ток при нагрузке 4 Ома составляет 40 мА. При большем сопротивлении нагрузки и напряжении выше 12 В, рекомендуется установка радиатора.


    Вы пишите, что при большем сопротивлении нагрузки рекомендуется установка радиатора. Исходя из этого, при меньшем сопротивлении радиатор не нужен. Все верно?

    Гость Степан

    Несомненно, качество источников звука поменялось, динамики соответственно тоже продукт новых материалов и технологий. Но с точки зрения акустики, такую колонку даже компьютерной не назовешь. Работать все,несомненно будет...но как...

    И тогда зачем это всё? Что б былО? Где-то на вокзале разговаривать с пассажиром, покупающим билет в кассе?

    Korolev
    ino53,
    И чисто из практики - если МС запаять со стороны печати, то ее можно прямо платой прижимать к радиатору (корпусу), будет хорошее охлаждение

    Там у микрухи ноги 4,5,12,13 - GND, можно прямо к ним медный радиатор припаивать.   yes

    ino53

    напряжение питания от 3 до 15 В, потребляемый ток при нагрузке 4 Ома составляет 40 мА. При большем сопротивлении нагрузки и напряжении выше 12 В, рекомендуется установка радиатора.

    40 мА - это на ХХ, интересней ток под нагрузкой. Есть такой термин - ОБР, область безопасной работы, там показано, как допустимое сопротивление нагрузки, и, соответственно, выходная мощность, зависят от напр. питания. Здесь при 12 В питания Rнагр. должно быть не менее 8 Ом.

    И чисто из практики - если МС запаять со стороны печати, то ее можно прямо платой прижимать к радиатору (корпусу), будет хорошее охлаждение. smile
