Вакуумная камера из компрессора холодильника

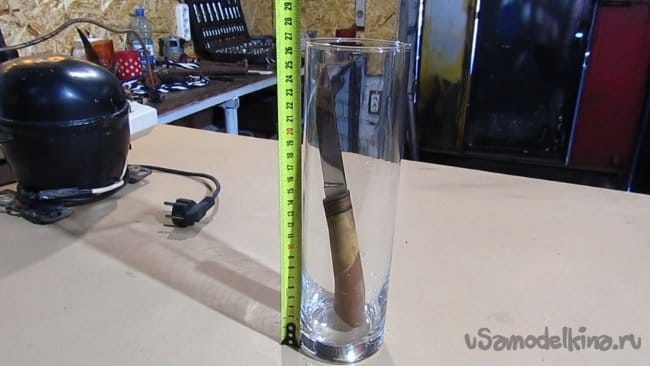

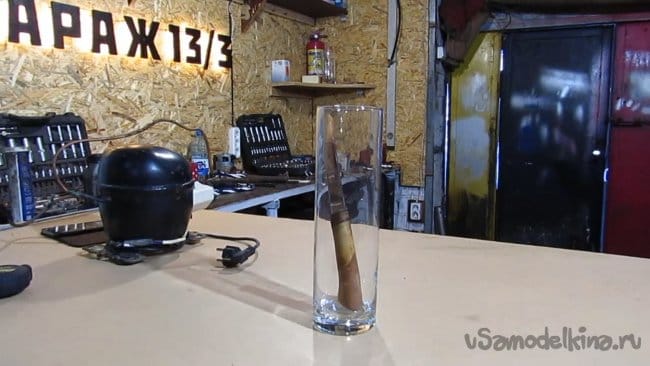

Для качественной пропитки рукояток ножей различными составами нужна вакуумная камера. Процесс очень простой. Наливаем состав в колбу, погружаем изделие и закрываем крышку. Включаем в сеть и откачиваем воздух. Попеременно меняем отрицательное давление с положительным. Таким образом весь воздух из изделия замещается пропиткой. Можно склеивать ткань смолой в брусочки или плашки для накладок на рукоятки.

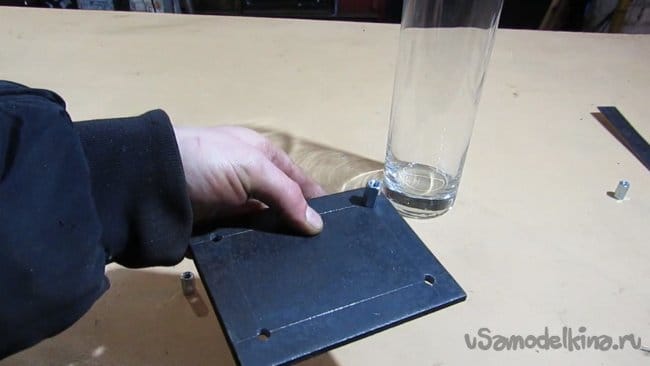

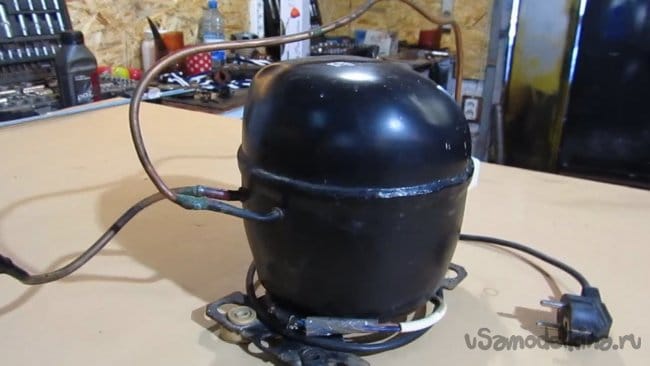

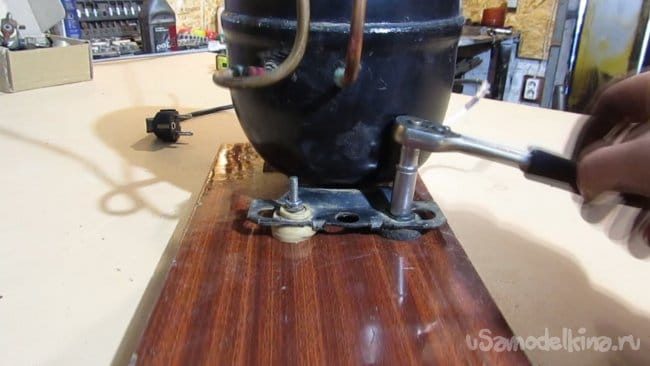

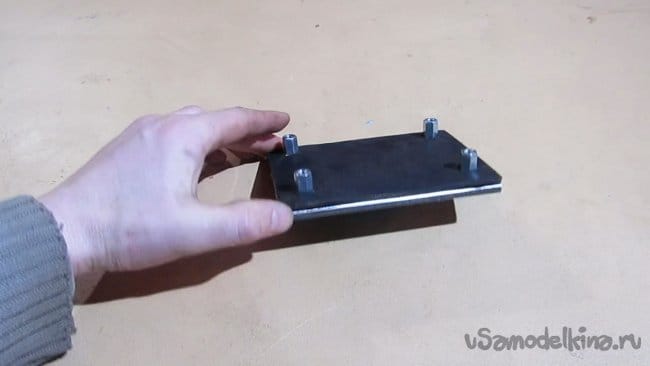

Донором установки будет служить компрессор от холодильника. Для колбы использовал стеклянную вазу. Подставкой послужил кусок ДСП. Сверлим отверстия 6 мм в дсп и к нему прикручиваем компрессор через родные резинки компрессора. Из металла толщиной 3мм. вырезаем квадрат со сторонами 8×8 см. под размеры дна вазы. Это буден нижняя часть. Сверлим отверстия 9 мм. в углах пластины и прикручиваем болтами м6 удлинённые (соединительные) гайки. В них будут вкручиваться шпильки для стяжки с верхней пластиной и ёмкостью.

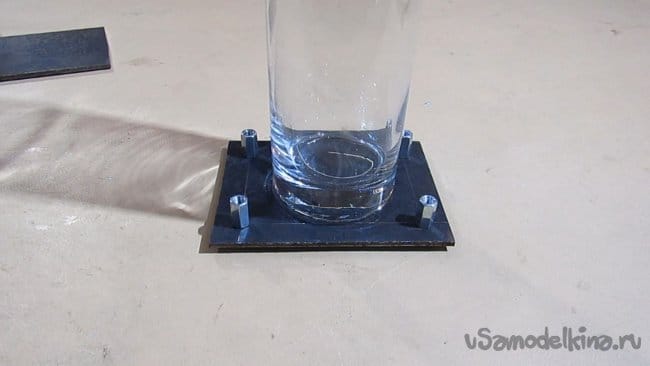

Из листовой резины вырезается такой же квадратик, сверлятся отверстия и надевается на удлинённые гайки. Это нужно для того, что бы стеклянная ёмкость не лопнула.

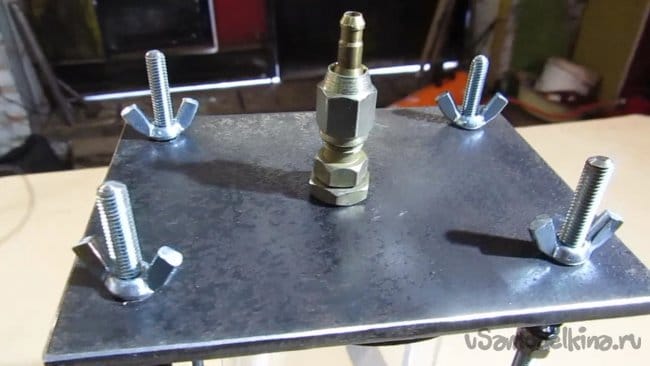

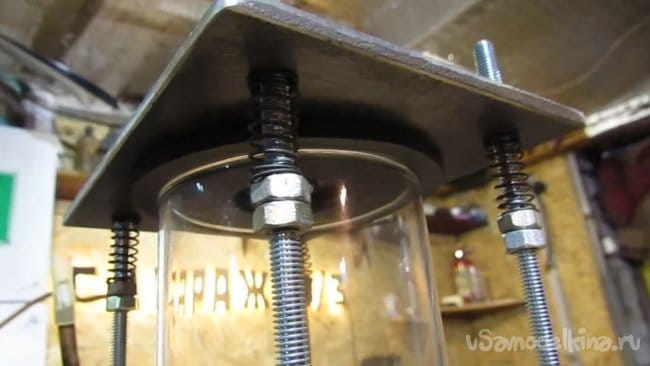

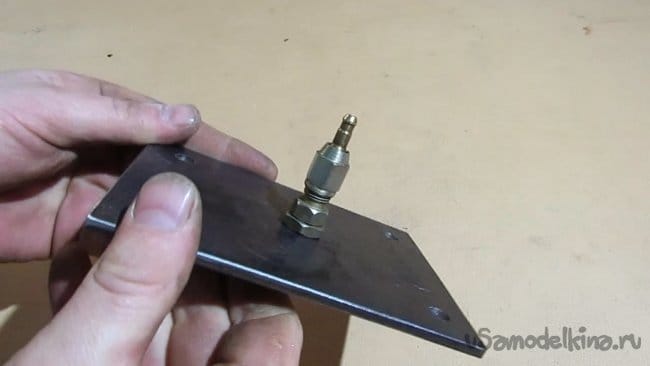

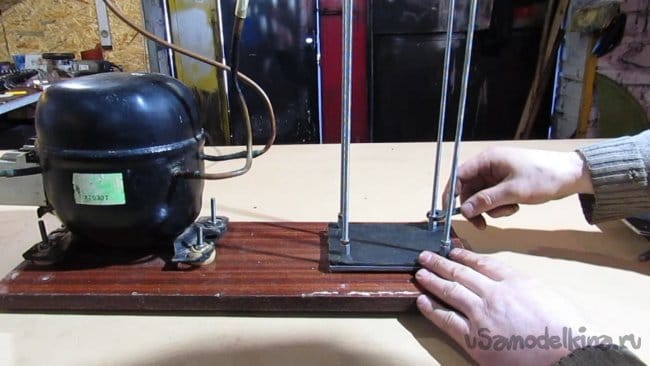

Для верхней крышки нужен ещё один металлический квадратик с отверстиями по углам. Накручиваем гайки на шпильки, одеваем пружины и наверх пластину. Прижимать её удобней гайками, так называемыми"барашками". Для откачки и закачки воздуха в центре крышки просверлено отверстие и вкручен штуцер. Все соединения должны быть герметичны для предотвращения утечек. Можно использовать фум ленту или резьбовой герметик. Между прижимной пластиной и ёмкостью ставится резиновое кольцо для герметичности. Его можно приклеить к пластине, чтоб каждый раз не выставлять его ровно по центру.

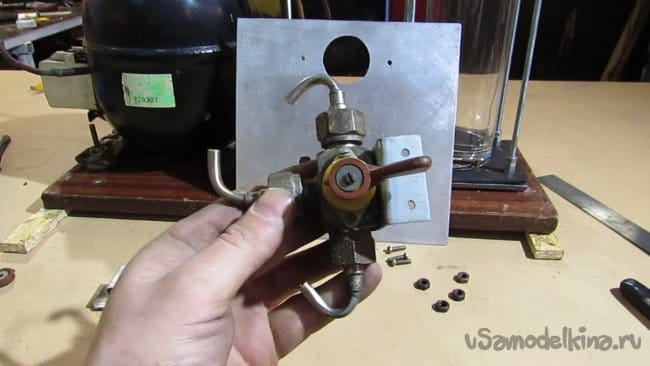

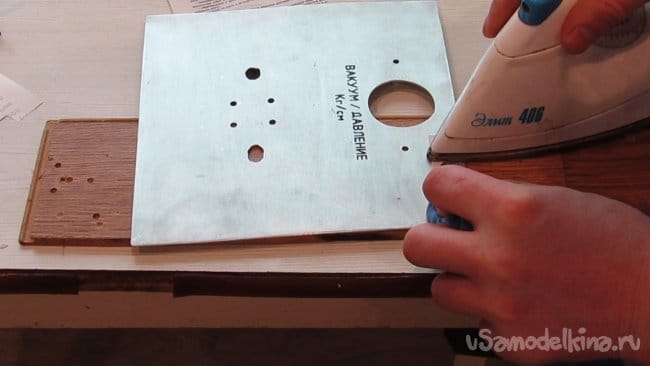

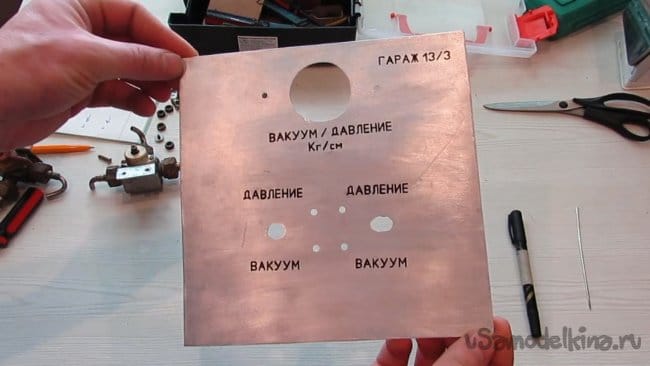

Из листового дюралюминия вырезана панель для органов управления. Так же там установлен манометр. Для переключения между вакуумом и давлением используется трёхходовые краны в количестве двух штук. для манометра и двух трёхходовых кранов. Также на лицевую панель нанёс надписи методом лазерно-утюжной технологии. Этот метод используется для нанесения токопроводящих дорожек на печатные платы. Почитайте в интернете что это такое.

Для того чтобы манометр показывал давление и вакуум его нужно переделать. Разбираем его и выставляем зубчатый сектор посередине шестеренки которое приводит в движение стрелку. Теперь остаётся только подогнуть тягу. Манометр использовал на 2,5 кг. Для защиты надписи от истирания покрыл переднюю панельку лаком из баллончика.



Подставку вакуумной камеры для красоты покрасил жёлтой краской . Соединение всех элементов выполнено полипропиленовыми трубками.
При тестировании вакуум в - 1 кг создается в течение 15 секунд, а давление нагнетается быстрее. Где-то секунд за 5. Думаю для пропитки этого хватит.

Небольшой ролик с этапами сборки камеры.
