Друзья, всем привет и доброго времени суток. Решил я сделать себе небольшой компрессор в гараж для мелких работ, таких как продуть инструмент от пыли или накачать колеса на автомобиле, основной идеей в вопросе постройки компрессора для гаража было сделать бесшумный компрессор, большой мощности мне по сути не нужно от компрессора. Ну, ближе к делу. На металлоприемке выменял свой металлолом с гаража на ресивер от какой-то автомобильной техники примерно на литров 15, в гараже давно валяется компрессор от холодильника и некоторые запчасти от покупного компрессора, решил слепить это все воедино)
Предлагаю вам помимо небольшого фото-отчета посмотреть еще и на видео:
Материалы и инструменты:
- компрессор
- ресивер
- пневмореле с рампой для компрессора
- обратный клапан
- топливный фильтр
- провод с вилкой
- пара фитингов
- сварка;
- дрель
- болгарка
- баллончик краски 2шт.
вот такие элементы собрал для изготовления компрессора

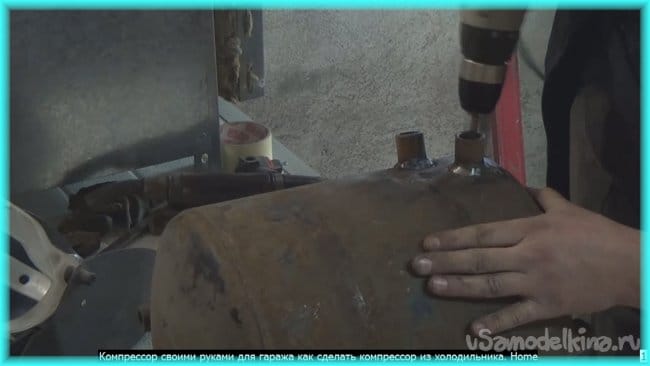

разметив места для подключения компрессора к ресиверу, приварил пару фитингов для рампы и обратного клапана, затем просверлил отверстия в баллоне диаметром 12мм.
перфорированный уголок который завалялся в дальних углах гаража использовал как ножки для ресивера и из того же уголка сделал платформу на ресивере для крепления самого мотора компрессора.

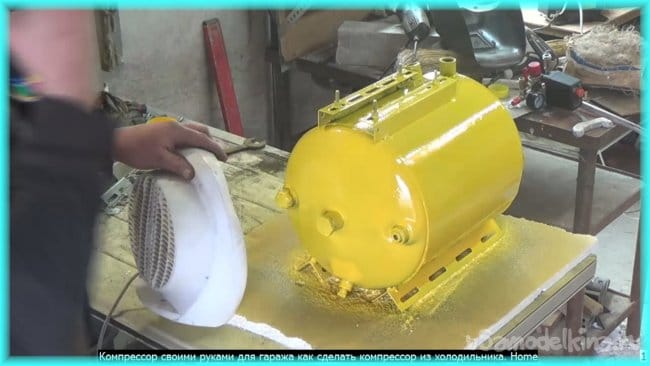

после сварки и подгонки всех элементов компрессора переходим к покраске, на покраску ушло 2 баллончика краски для хорошего слоя.
когда краска высохла, переходим к сборке всех составных частей и элементов компрессора и будем пробовать запускать этот девайс.

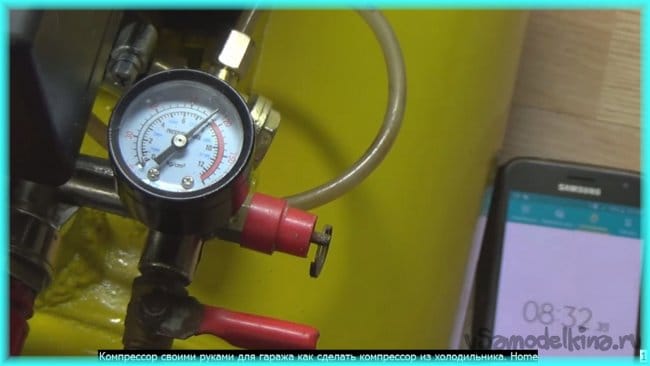

работает отлично и очень тихо, чуть громче чем холодильник на кухне. ресивер с нуля до 8Атм накачивает за 8 минут с копейками. Очень рад и доволен своей самоделкой, которая всегда пригодится в быту гаражном.
