    Power bank из старого своими руками

    Здравствуйте, сегодня я поделюсь с вами способом изготовления бюджетного портативного зарядного устройства с возможностью смены аккумуляторов.

    Основой нашего зарядного устройства составляет модуль, который я взял из повербанка с нерабочим аккумулятором, дело в том, что данные зарядные устройства достаточно популярны в силу своей не большой цены и у них часто выходят из строя аккумулятор или же, что-то другое. Допустим у меня имелось два таких повербанка, один я приобрёл сам и у него сломался usb разъём, а другой мне отдала моя одноклассница. Вы можете спросить у своих знакомых или друзей нет ли у них нерабочих зарядных устройств.

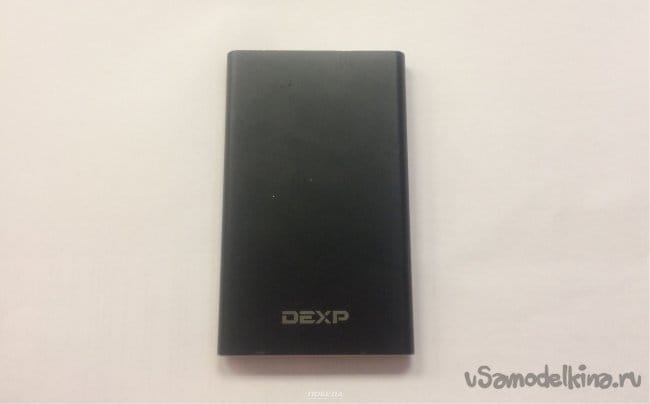

    Вот как выглядят эти внешние аккумуляторы.

    Для изготовления портативного аккумулятора нам понадобится:

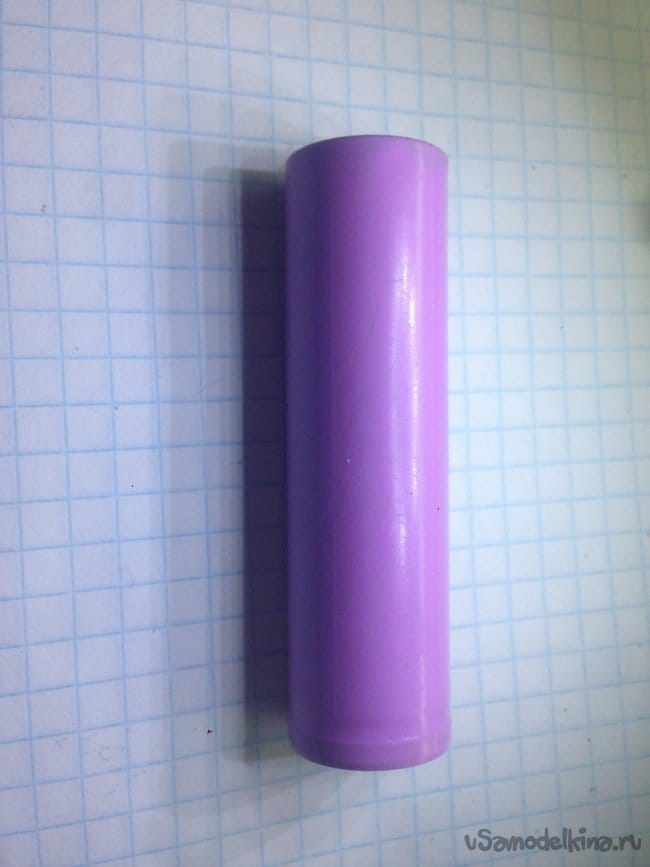

    -аккумулятор формата 18650
    -держатель для аккумулятора 18650
    -модуль повербанка
    -проводки от наушников

    Инструменты:
    -супер клей
    -кусачки
    -паяльник
    -припой
    -канифоль

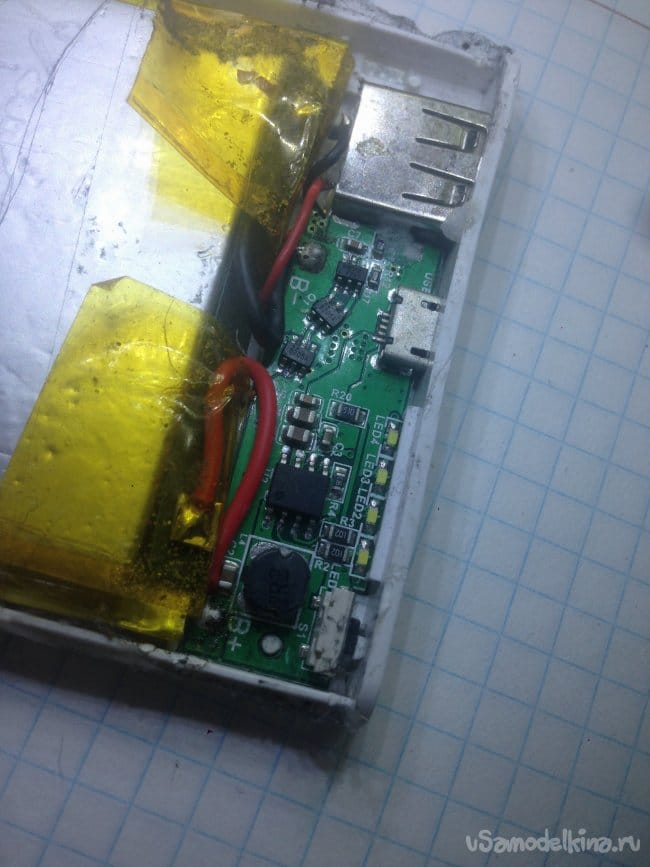

    Начнём с того, что изменим расположение usb на модуле, для того чтобы было удобно класть портативный аккумулятор в карман и провод не мешался. Сам модуль изначально выглядит примерно так, только разъём припаян к плате, дело в том, что это тот самый повербанк у которого сломался usb, при его замене я по неосторожности вырвал разъём с куском платы.

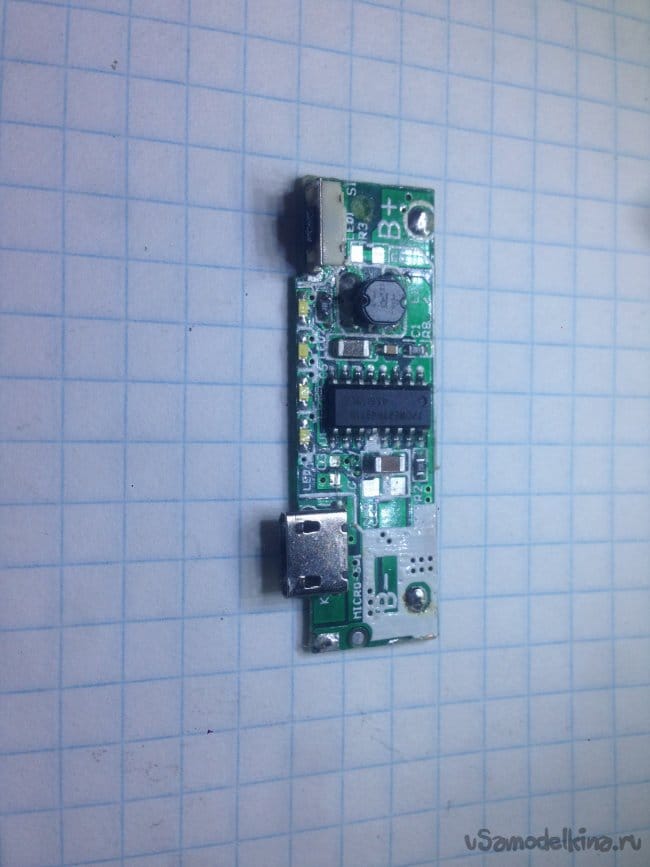

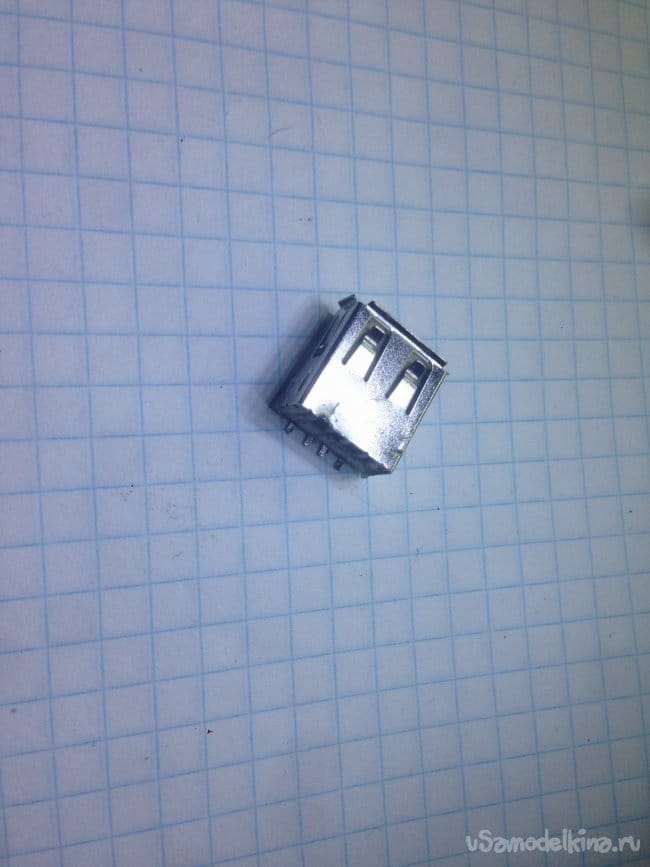

    Выпаиваем разъём с платы и обрезаем её до того места, где находился usb.

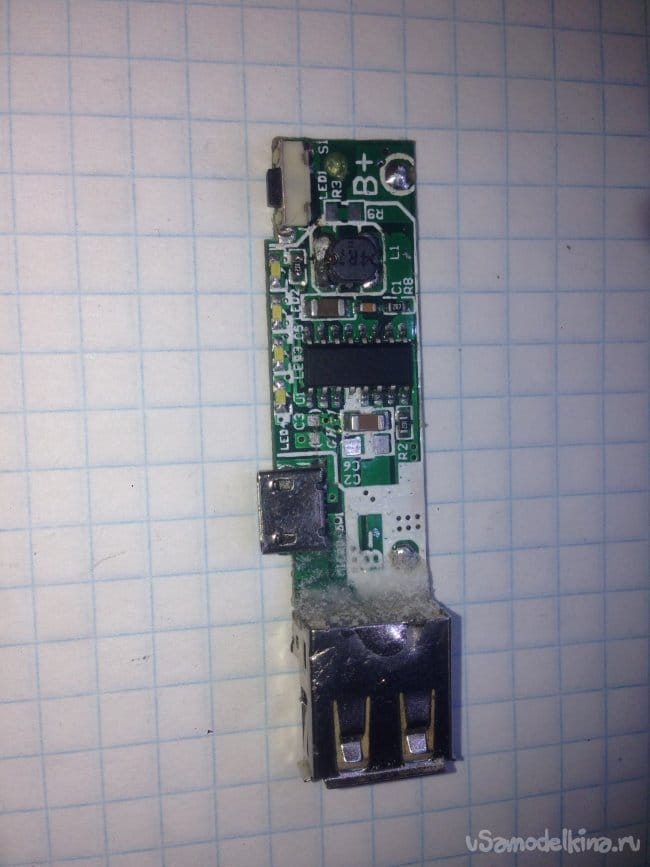

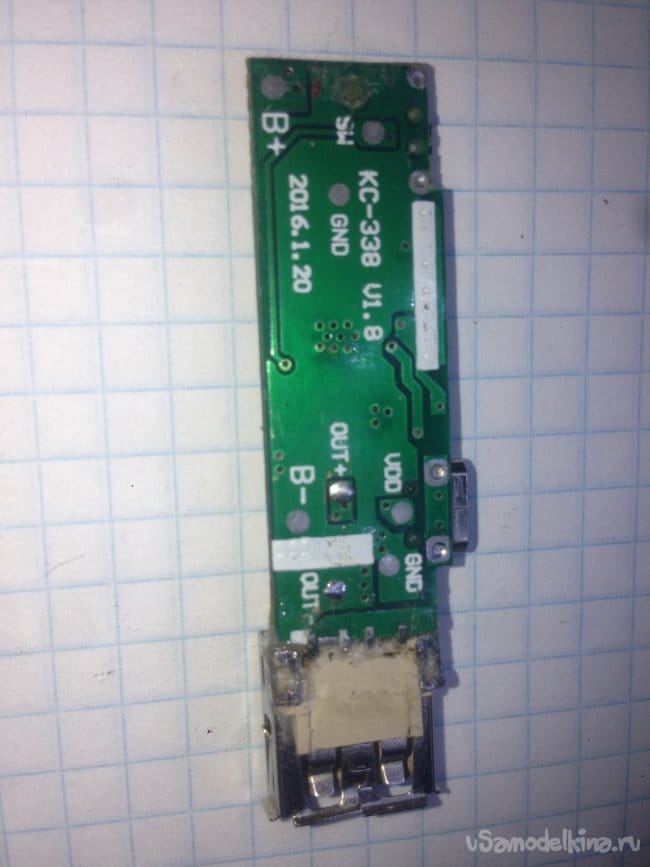

    Сначала приклеиваем суперклеем ту часть usb, где нет контактов, вот так:

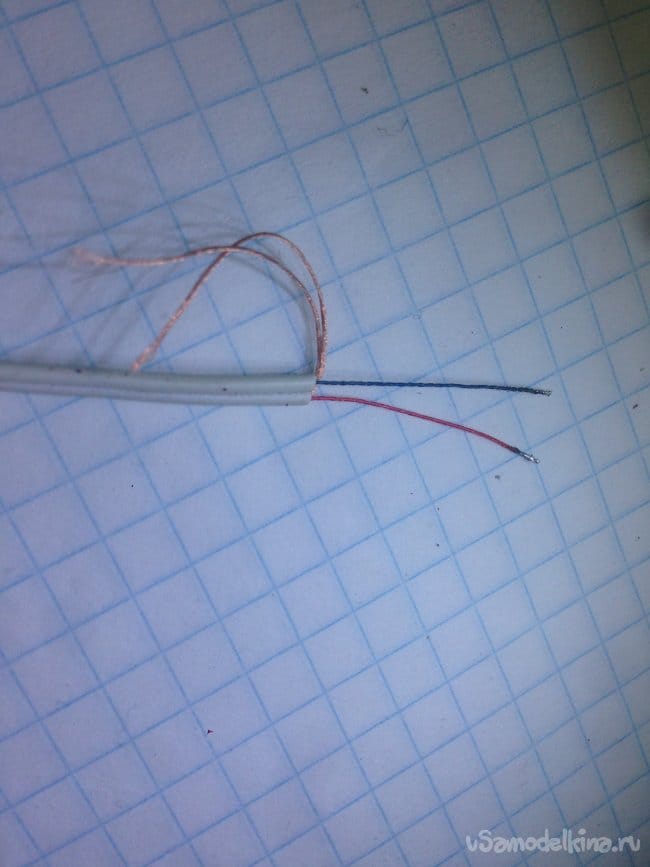

    Далее переворачиваем плату и берём два провода от наушников и лудим их, с одной стороны.

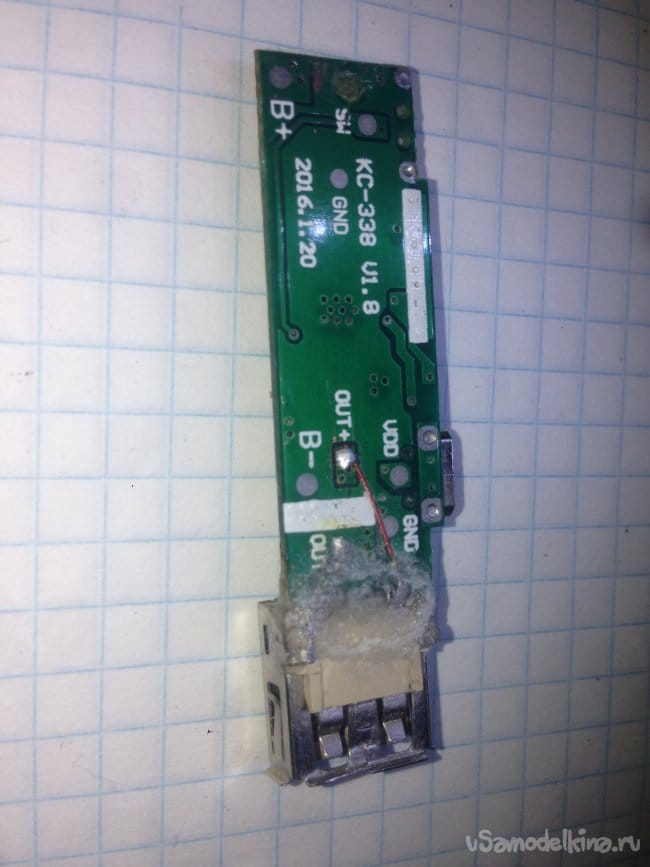

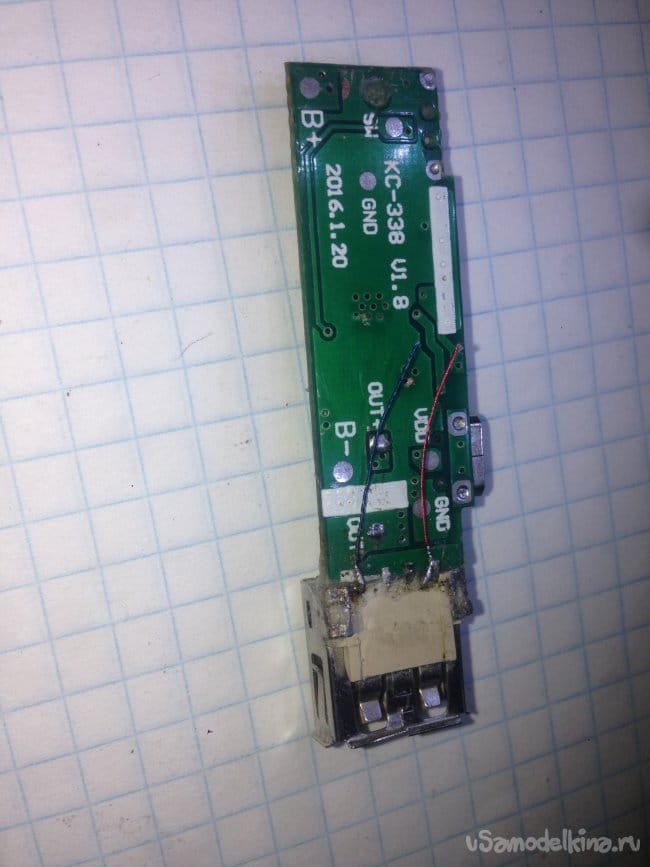

    После этого мы припаиваем проводки к двум крайним контактам, я взял провода от наушников из-за того, что они изолированы лаком и благодаря этому исчезает вероятность того, что мы можем замкнуть, что-то.

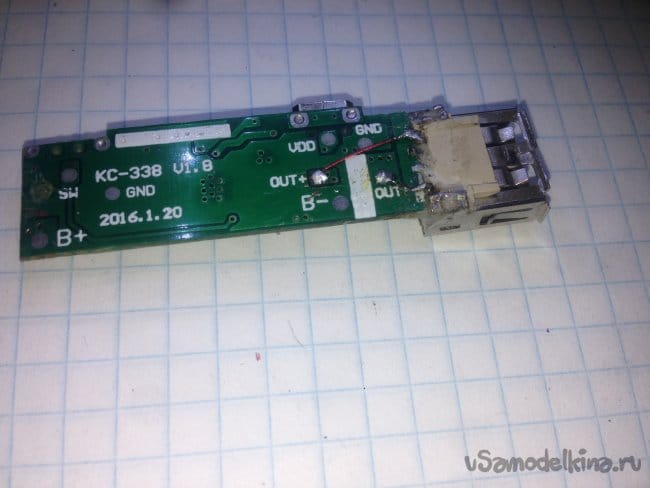

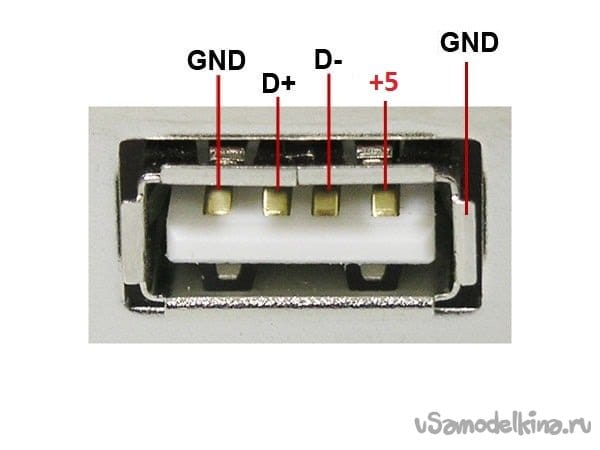

    Когда мы припаяли проводки к разъёму мы припаиваем + usb к out+, а - к out- согласно распиновке контактов.
    Power bank из старого своими руками

    Клеим эту сторону.

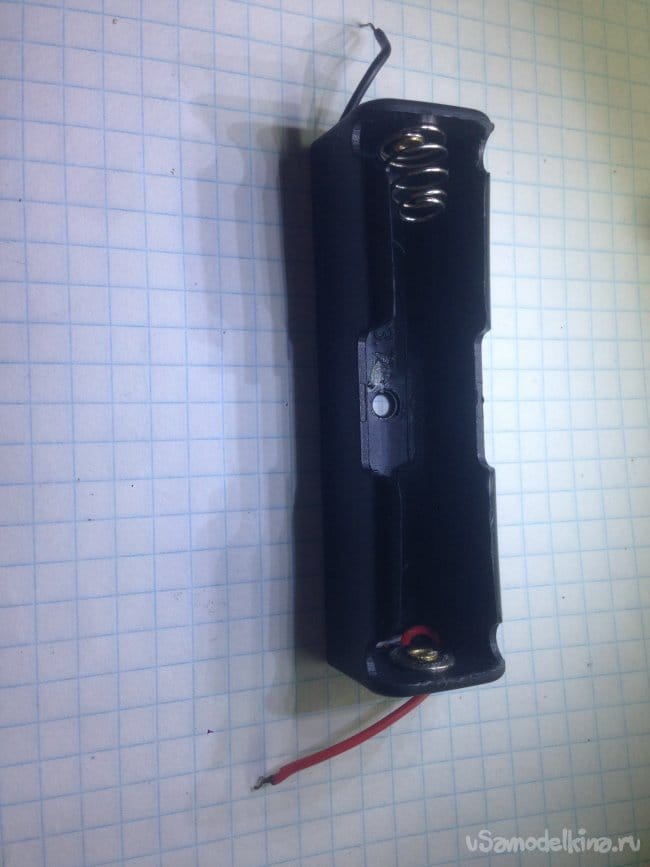

    Берём бокс для аккумулятора и обрезаем провода до контактных площадок.

    Красный провод припаиваем к контакту B+, а чёрный к B-.

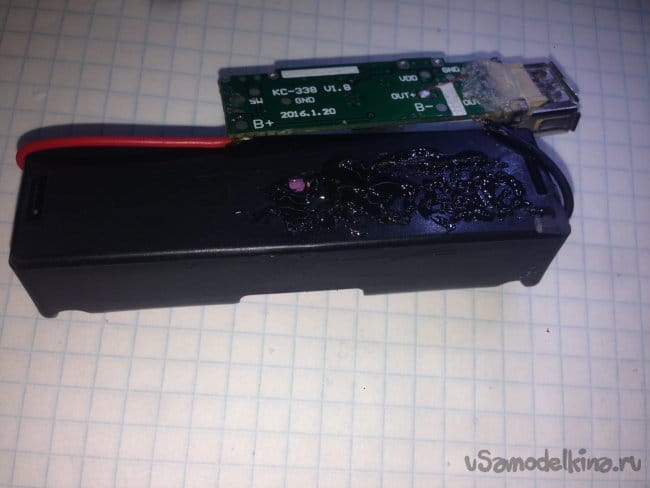

    Намазываем бокс клеем, вы можете использовать супер клей или любой другой, лично я использовал клей B7000.

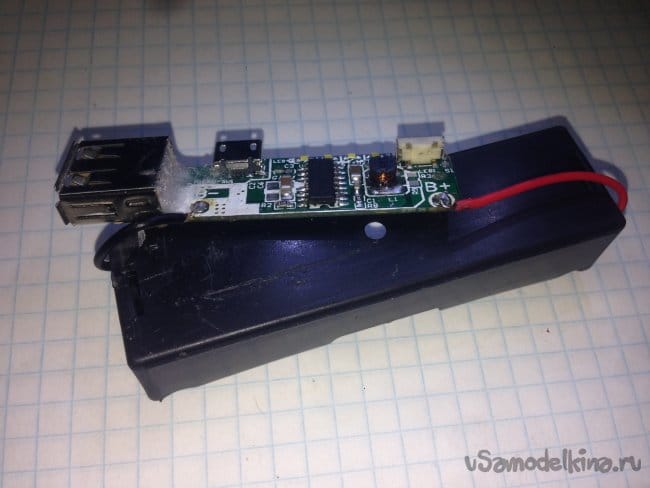

    Приклеиваем модуль.

    Вставляем аккумулятор.

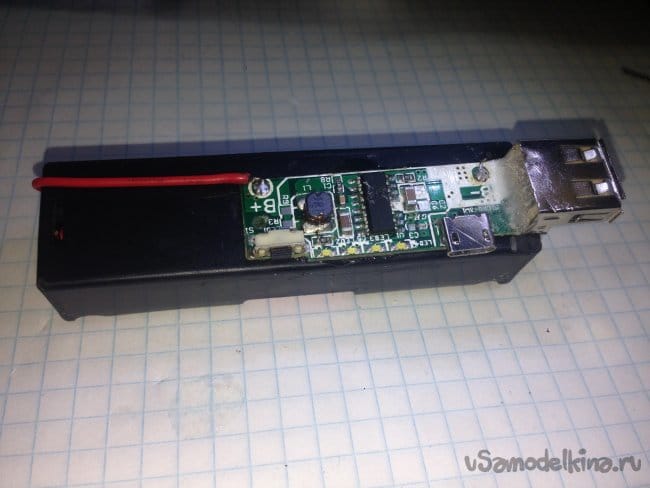

    Вот и всё, повербанк готов, необходимо подождать пока клей высохнет и по возможности на время чем-то прижать плату к держателю аккумулятора. В заключении хочу сказать, что данный внешний аккумулятор получился компактным и не займёт много места, он с лёгкостью может поместиться в карман и не доставлять никаких неудобств.
