    Три в одном. Что можно сделать из старого аккумулятора смартфона


    Приветствую всех читателей сайта! Могу с полной уверенностью сказать, что у многих есть дома старые сотовые телефоны. Лежат без дела - может неисправные или устаревшие модели. Зачастую литий – ионные аккумуляторы в них ещё исправные, емкость таких аккумуляторов составляет от одной до 3000-4000 мА. Делаем вывод из вышесказанного-можно дать аккумуляторам вторую жизнь. Сфера применения б.у.шных литий – ионные аккумуляторов в домашних самоделках большая, например в виде миниатюрного источника питания, повербанка, фонаря, питания детских игрушек и многое другое. Хорошая и бесплатная замена батареям типа АА или ААА так, как аккумуляторы можно ещё многократно подзаряжать.

    Сделаем сейчас из литий – ионного аккумулятора от неисправного смартфона как говорится три в одном – карманный миниатюрный источник питания (до 28В) и повербанк с режимом фонарика.
    Для этого нужны вот эти материалы и инструменты.

    Перечень инструментов и материалов.
    - литий – ионный аккумулятор -1шт ;
    - корпус от старой электроники (любой подходящий по размерам) -1шт;
    - соединительные провода;
    - выключатель питания -1шт;
    - гнездо USB (тип А) -1шт;
    - плата TP4056 для зарядки литиевых аккумуляторов;
    - модуль повышающей платы МТ3608;
    - светодиод 1Вт – 1шт;
    - подстроечный резистор 500-1000 кОм ;
    - жесть от консервной крышки;
    - самоклеющаяся пленка ;
    - винты;
    - минивольтметр;
    - паяльник;
    - тестер.

    Шаг первый. Распайка схемы

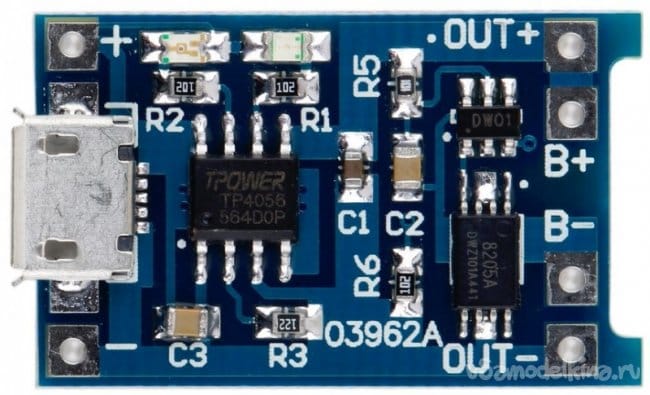

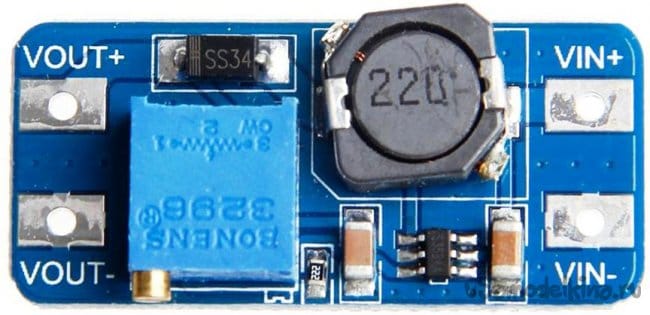

    Модуль типа TP4056 для зарядки литий – ионного аккумуляторов подсоединяем к повышающей плате МТ3608 потому, что напряжения с аккумулятора 4,2В не достаточно для зарядки телефона (нужно около 5 В). Во-вторых – мы можем платой МТ3608 преобразовывать напряжение от 4 до 28 вольт для использования устройства в качестве регулируемого источника питания. На плате TP4056 есть два светодиода- красный и синий. Горение красного светодиода указывает на режим зарядки аккумулятора, синий на окончание заряда. На электронном модуле TP4056 расположен разъем USB(типа micro B) это дает нам возможность подключить для зарядки аккумулятор с помощью стандартного кабеля к любому зарядному устройству для сотового телефона.

    Для режима фонаря подводим через выключатель светодиод мощностью 1Вт прямо к аккумулятору.
    Три в одном. Что можно сделать из старого аккумулятора смартфона



    Гнездо USB (тип А) и минивольтметр подключены к выходу с платы МТ3608.
    Можно добавить выключатель в цепи к повышающей плате МТ3608, чтобы не разряжать аккумулятор питанием вольтметра и самой платы.

    Шаг второй. Настройка и проверка работы.

    Для эксплуатации в режиме зарядного повербанка на плате МТ3608 потенциометром регулируем напряжение в пределах 5 В. Ручку потенциометра можно вынести за пределы корпуса и регулировать выходное напряжение по показаниям минивольтметра (в данном случае небольшие размеры корпуса не позволили это сделать). В режиме источника питания можно подключить нагрузку до 1Ампера, напряжение от 4 до 28 В.



    Шаг третий. Окончательная сборка устройства.

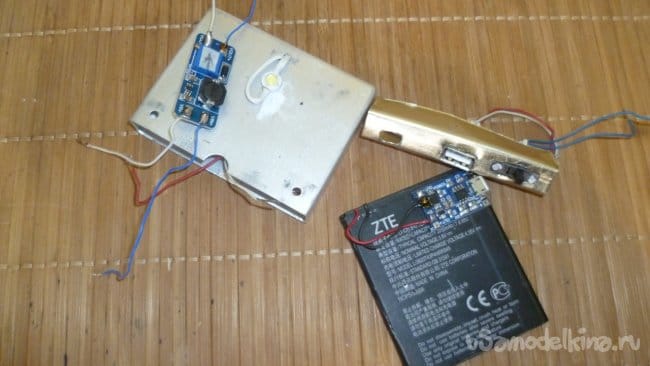

    В качестве корпуса самоделки использовал алюминиевую коробку от старой электроники (из сусеков). Основным критерием были размеры аккумулятора. Из жестяной консервной крышки вырезал переднюю панель. На ней же расположены выключатель и гнезда входа выхода. Светодиод фонарика укреплен на верхней части алюминиевого корпуса. Корпус устройства заодно будет служить теплоотводом для светодиода.

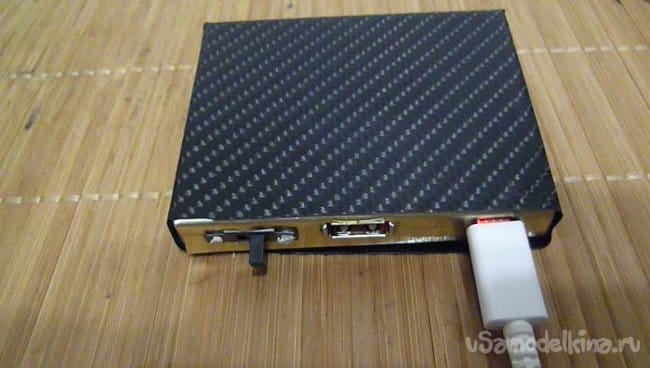

    Для придания более лучшего вида перетянул корпус пленкой самоклейкой под карбон.

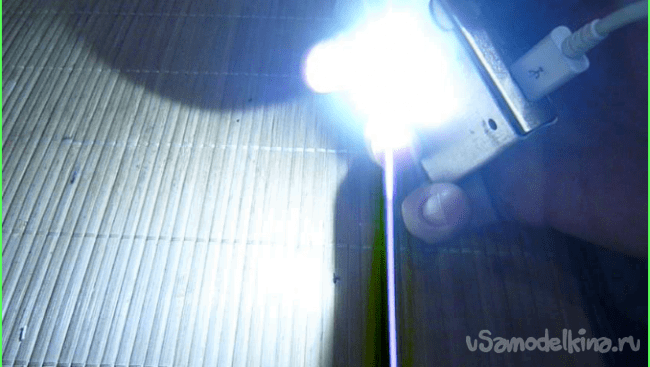

    Фонарик получился очень яркий.

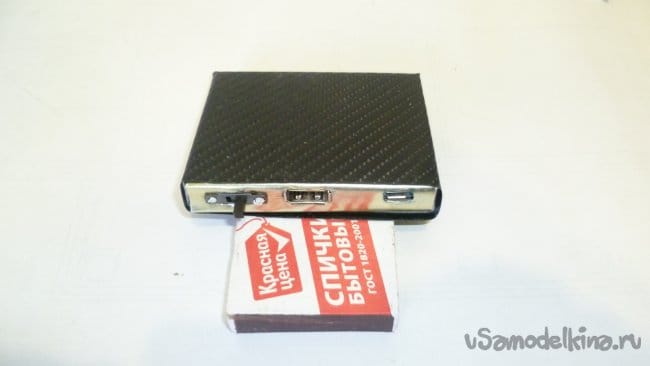

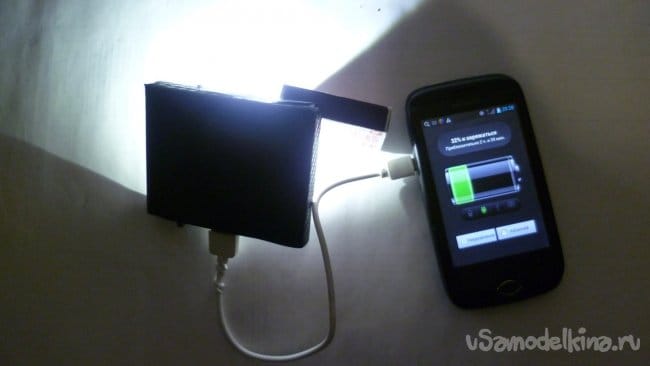

    В результате вышел из копеечных деталей бывших под рукой универсальный гаджет. Это карманное устройство с тремя функциями – регулируемый источник питания, повербанк, фонарь. Использовать можно везде, размеры чуть больше коробки спичек, сунул в карман и он всегда при тебе.

    Подробнее и нагляднее можно посмотреть в видео


    Всем спасибо за внимание, здоровья, успехов и удачи!

    Метод термопереноса рисунка

    Невытыкаемая электровилка от малышей

    Добавить комментарий

    1 комментарий
    Korolev
    подстроечный резистор 500-1000 кОм;
    Не многовато будет? scratch
    Для режима фонаря подводим через выключатель светодиод мощностью 1Вт прямо к аккумулятору.
    А надо бы к контактам +OUT и -OUT платы TP4056, с соблюдением полярности и через токоограничитель, это спасёт аккумулятор от глубокого переразряда. yes
