    Помогите найти схему зарядного союз 1221

    Trufan160100
    Здравствуйте, не могу найти схему зарядного китайского зарядного устройства союз 1221, может кто сталкивался, дайте схему, пожалуйста.
    11 ответов

    Добавить комментарий

    Saveliy-house

    Ну вот, уже что то. Но это импульсный блок питания на шим 3845. Распространённая микросхема. Полевик подойдёт.  Даташит на шим скачай и от него отталкиваться. Типивое включение. Так и научишься.

    Trufan160100 Автор

    И еще какой полевик должен стоять я пока поставил STP6NK90ZFP по справочнику он на 5.8 ампер другова пока нет

    Trufan160100 Автор

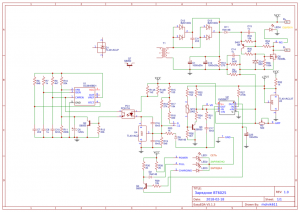

    Ура победил пока подпаял шим контроллер на проводах и подал отдельно питание для него 12 вольт нашёл схему но она неполная и немогу понять как запитуетса шим контроллер .но верно сделаю отдельно питание для шим ато микросхема последняя боюсь спалить

    Jerry
    Цитата: Trufan160100
    ето фото платы этого благополучного зарядного


    Обнять и плакать cray

    Trufan160100 Автор

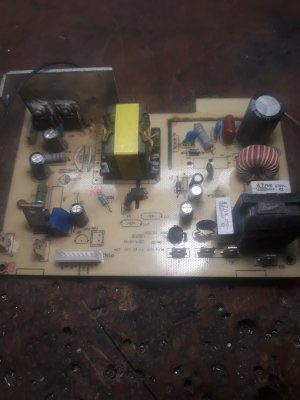

    Зу ето фото платы этого благополучного зарядного

    Trufan160100 Автор

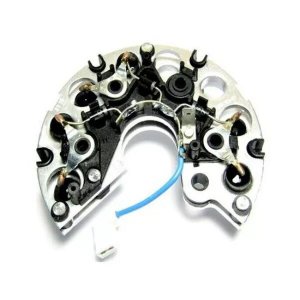

    Всем здрасте пробовал уже ставить новую шим микруху все проверил вроде целое питание есть включал через лампу пых и все ну да ладно то потом как куплю микру буду еще колдовать есть еще вопрос так как собираю пускозарядное но столкнулся с проблемой диодный мост очень много стоит но если я поставлю четыре подковы от автомобильных генераторов на 65 ампер соединённых в поролель мне хватит или нет для пуска или допустим две по 150 ампер

    Saveliy-house

    Фото хоть платы сделай.

    Trufan160100 Автор

    Дело было в том што его подключили к замкнутому аккумулятору и каратнул политик я его заменил вроде заряжает но  там два режима автомат и ручной и три светодиода один контроль заряда и еще  два один горит когда подключён акб на 12 вольт а другой когда 24 вольта так тот который отвечает за контроль мерцает хаотично только на ручном режиме так вот я и не пойму есть ли там проблемы в автоматике или нет


    Saveliy-house

    Так тогда ещё проще. Схема то для чего. Берёшь тестер и тыкаешь щупапми и смотришь где пропадает питание.

    Без схемы можно разобраться.

    Trufan160100 Автор

    Нет щас фото платы немогу скинуть скину чуть позже там на микросхеме только импульстный блокпитания а упровление на двух  транзисторах s8050 и s8550 и еще 78L05 ну и полевик какой-то хитрый 75n75 на выходе


    Saveliy-house

    “https://electrotransport.ru/ussr/index.php?topic=43739.414„. Это случайно не она.
