    Создание лбп и зарядного

    Trufan

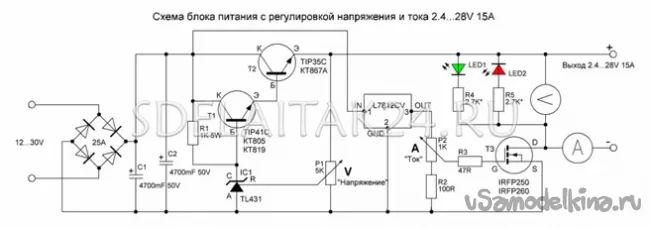

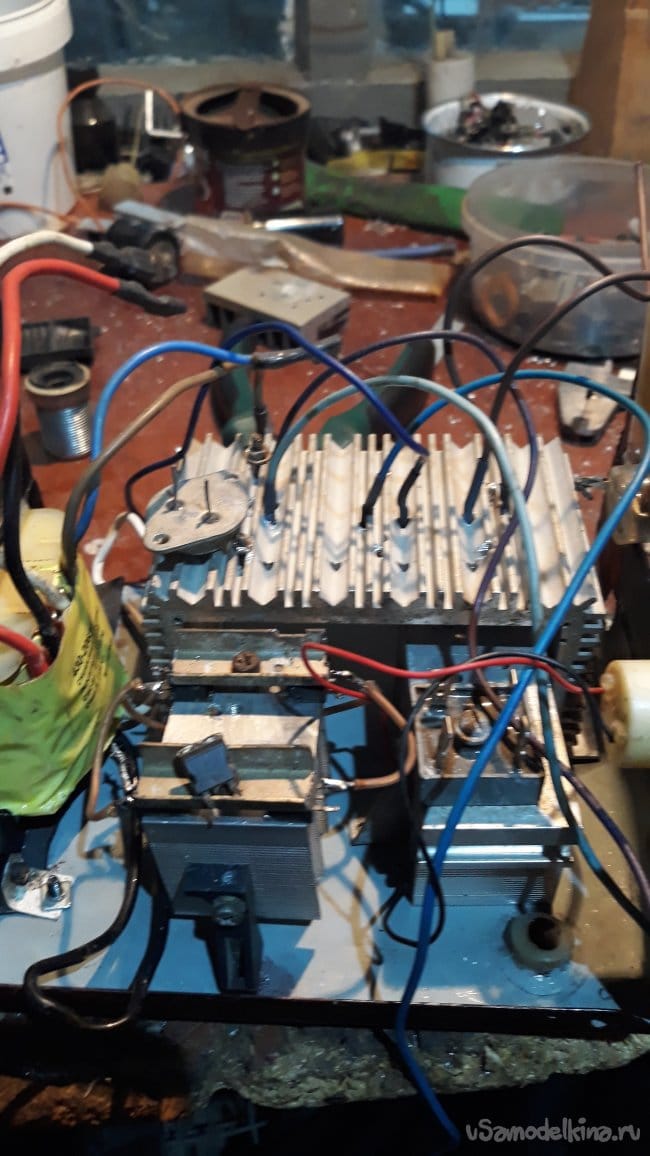

    Здравствуйте вот решил собрать простенький лабораторный блок питания и автоматического зарядного устройства из трансформатора от бесперебойника напряжение максимум 16 вольт и ток вроде 10а. Возможно ли перестать этот трансформатор на 20 вольт или нет если кто перематывал то напишите, как он работает вот схема регулировки и приставка автоматического отключения. В регулировке по напряжению использую транзисторы кт 805 три штуки а по току 10n06 4 штуки думаю хватит


    16 ответов

    Добавить комментарий

    Korolev #68154 0
    Ответить Цитировать Жалоба
    Razrabotchik,
    Ребятки работают и "огромную пользу" приносят. Только вот кому?

    Великая китайская экономика должна развиваться, а значит должен интенсивно работать "китайпром"! А потребитель просто обязан покупать, покупать, покупать ...  yes
    sergeyp #68151 0
    Ответить Цитировать Жалоба
    Цитата: Razrabotchik
    Названия всех микросхем затёрты напильником и схемы нигде нет.


       Ну это и раньше бывало... Но ведь это не очень часто? А в сов.время кой-че и в эпоксидку заливали... но мы ведь трудностей не боимся? )))

        Из готовых блоков собирать - тоже думать надо... Да и какие блоки потребуются.. это тоже творческая работа.. )))
    Razrabotchik #68149 +1
    Ответить Цитировать Жалоба
    sergeyp,


    Да не было в 80-х таких Вольтметров... )))

    Да, не было в 80-х таких Вольтметров и с корпусами всегда была проблема.

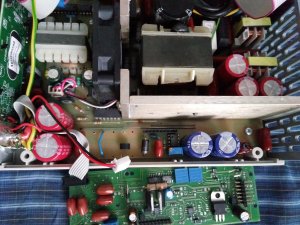

    Толи дело сейчас, всё что душе угодно friendsбери и купи, хоть с самого Китая доставят. Уже скоро и знать ничего не надо будет. Скрутил проводами блоки, с неведомыми схемами и радуйся dance2 А мне тут на днях принесли отремонтировать Б5-71/1мм и после вскрытия крышки, я был просто поражён увиденным fool

    Названия всех микросхем затёрты напильником и схемы нигде нет. Во-о! Ребятки работают и "огромную пользу" приносят. Только вот кому? Опять все свалки будут завалены негодной электронной продукцией.


    sergeyp #68048 +2
    Ответить Цитировать Жалоба

    В регулировке по напряжению использую транзисторы кт 805 три штуки


       И как ты их будешь паралелить в этой схеме - это ведь не полевики... )))
    ino53 #68046 +3
    Ответить Цитировать Жалоба
    Цитата: sergeyp
    хр-вый реостат из хорошего полевика... )))

    Ну, на каком то участке ВАХ он будет пытаться стабилизировать ток... Но использовать разные силовые элементы для раздельной стабилизации напруги и тока... pardon  Зачем?
    sergeyp #68045 +2
    Ответить Цитировать Жалоба
    Цитата: ino53
    как там ВАХ у полевика


       Так и говорю: хр-вый реостат из хорошего полевика... )))
    ino53 #68044 +1
    Ответить Цитировать Жалоба
    Цитата: sergeyp
     Какой-то странный способ регулировки тока: он ведь будет гулять от изменения нагрузки... )))

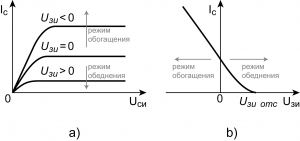

    Интересно, как там ВАХ у полевика при фиксированной напруге на затворе... Что то вроде этого, не? scratch
    ino53 #68041 +2
    Ответить Цитировать Жалоба

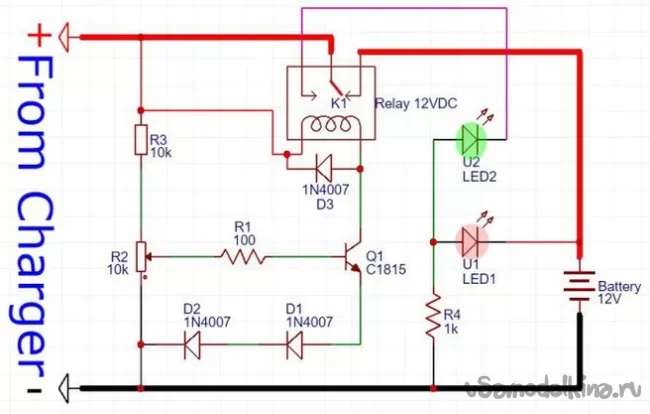

    как он работает вот...  и приставка автоматического отключения.

    Плохо работает... Нет у этой схемы четкого порога отключения, три перехода со всеми их заморочками... pardon Бери схему на 431, сам не найдешь - нарисуем smile
    sergeyp #68030 +2
    Ответить Цитировать Жалоба
    Цитата: Razrabotchik
    на компонентах 80-х.


       Да не было в 80-х таких Вольтметров... )))
    Razrabotchik #68025 0
    Ответить Цитировать Жалоба
    Иван_Похмельев,


    Если хотите надеяться на получение ответа, то как минимум сообщите, что за "этот трансформатор".

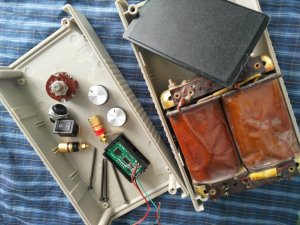

    Зашёл на сайт, захотелось поинтересоваться что тут у нас и как. А здесь тема scratch которая у меня уже в разгаре и близка к завершению. Через недельку думаю закончу, будет очень интересно.

    Название будет таким - ЛБП от разработчика scare Всё будет в эксклюзиве и на компонентах 80-х. welcome
    sergeyp #68002 +1
    Ответить Цитировать Жалоба
    Цитата: Korolev
    почему перекоммутацией отводов первички нельзя подогнать нужное напряжение на вторичке?
       Неизвестно, есть ли вообще отводы.. бывают тр-ры только 220\8+8 но там бывает ещё тонкая обмотка для подзаряда батареи.. Он ведь не показал его, только кусочек.. )))
    Цитата: Korolev
    Да и печка та ещё получится


       Да уж.. мощный реостат на мощном (и дорогом) мосфете, затвор запитан от 7812 -  нефункционально...
    Korolev #68001 +1
    Ответить Цитировать Жалоба
    sergeyp,
    Не прокатит, скорее... ему надо вольт на 20-22 для зарядки 12- Вольтового аккумулятора

    Я не понял, почему перекоммутацией отводов первички нельзя подогнать нужное напряжение на вторичке? А если учесть корень из двух при выпрямлении ... А перемотка действительно не прокатит, там ведь доматывать надо, а окно-то не резиновое.  yes

    Какой-то странный способ регулировки тока: он ведь будет гулять от изменения нагрузки...

    Да и печка та ещё получится, по теплу тоже погуляет. yes
    sergeyp #67996 +1
    Ответить Цитировать Жалоба
    Korolev,


    Не прокатит, скорее... ему надо вольт на 20-22 для зарядки 12- Вольтового аккумулятора, а ЛБП-режим.., а тут 16... А перематывать: как у меня транс заварен м\провод и вак. пропитка каким-то термостойким составом... ИМХО, не получится сделать так же качественно, проще найти другой...

       Какой-то странный способ регулировки тока: он ведь будет гулять от изменения нагрузки... )))
    Korolev #67993 +1
    Ответить Цитировать Жалоба
    Иван_Похмельев,
    Если хотите надеяться на получение ответа, то как минимум сообщите, что за "этот трансформатор".

    Пусть ещё сообщит, сколько ему необходимо постоянки на выходе, возможно там и перематывать-то ничего не придётся. Особенно если учесть, что большинство недорогих ИБП имеют функцию "стабилизации" сетевого напряжения в пределах +/- 15%, простой коммутацией отводов сетевой обмотки.
    Иван_Похмельев #67990 +2
    Ответить Цитировать Жалоба

    Если хотите надеяться на получение ответа, то как минимум сообщите, что за "этот трансформатор".

    sergeyp #67983 +1
    Ответить Цитировать Жалоба

    Из трансформатора от бесперебойника напряжение максимум 16 вольт и ток вроде 10а. Возможно ли перестать этот трансформатор на 20 вольт или нет если кто перематывал то напишите, как он работает вот схема регулировки и приставка автоматического отключения. В регулировке по напряжению использую транзисторы кт 805 три штуки а по току 10n06 4 штуки думаю хватит

       Возьми мост, подключи к вторичке и на выход (+-) эл. конд. ~500 мкФ 25 Вольт, замерь на нём, увидишь напряжение - можешь и нагрузку подключить, ток проверить..

       Транзисторы в зависимости, каким током заряжать будешь...

       В первой схеме индикаторы светить не будут, ибо включены неправильно... )))
